Rơle Công Suất Cao Cỡ Nhỏ JQX-76F-TU-1A/JQX-76F-TU-2A

Rơle công suất cao cỡ nhỏ JQX-76F-TU Series (bao gồm hai phiên bản JQX-76F-TU-1A và JQX-76F-TU-2A) là dòng rơle trung gian / rơle điện từ công suất lớn chuyên dụng cho các mạch điều khiển đóng ngắt tải cao trong hệ thống tự động hóa, tủ điện công nghiệp, máy gia công B2B và thiết bị điện công suất lớn. Với tiếp điểm làm bằng hợp kim bạc cao cấp chịu hồ quang, thiết kế vỏ nhựa cách điện nhỏ gọn 68 × 34 × 45 mm, rơle JQX-76F-TU hỗ trợ đóng ngắt dòng tải liên tục lên đến 30A (bản 1A) và 25A (bản 2A), đáp ứng chuẩn mực độ bền và an toàn điện khắt khe cho các kỹ sư điện - tự động hóa.

1. Ưu điểm nổi bật

• Khả Năng Chịu Tải Công Suất Lớn: Dòng đóng ngắt định mức lên đến 30A (JQX-76F-TU-1A) và 25A (JQX-76F-TU-2A), đáp ứng hoàn hảo yêu cầu điều khiển các tải thuần trở và tải cảm công nghiệp.
• Tiếp Điểm Hợp Kim Bạc Cao Cấp: Bề mặt tiếp điểm chế tạo từ hợp kim bạc (Silver Alloy) chống dính hàn, chịu hồ quang điện mạnh và giảm thiểu điện trở tiếp xúc trong chu kỳ đóng ngắt liên tục.
• Thiết Kế Cỡ Nhỏ Tối Ưu Không Gian: Kích thước bao ngoài gọn gàng 68 × 34 × 45 mm, dễ dàng bố trí mật độ cao trong các hộp điều khiển, tủ điện nhỏ và thiết bị tự động hóa hạn chế diện tích.
• Đa Dạng Cấu HÌnh Tiếp Điểm Lựa Chọn: Cung cấp linh hoạt bản 1 NO (4 chân) cho mạch đơn và bản 2 NO (2 thường mở, 6 chân) cho mạch cần đóng ngắt đồng thời hai nhánh tải độc lập.
• Vỏ Bảo Vệ Cách Điện An Toàn: Vỏ nhựa cứng chống cháy, cách điện hoàn toàn cuộn dây và hệ thống tiếp điểm, ngăn ngừa bụi bẩn và mạt kim loại xâm nhập gây chập cháy.

2. Thông số kỹ thuật chi tiết

3. Cấu tạo & nguyên lý vận hành

3.1. Cấu tạo cơ khí (5 bộ phận chính)

1. Cuộn Dây Điều Khiển (Coil): Quấn từ dây đồng nguyên chất, tạo ra từ trường điện từ mạnh khi được cấp điện áp điều khiển.
2. Lõi Từ & PhầnỨng (Armature): Khung thép từ tính chịu lực hút, truyền động cơ học trực tiếp sang thanh đẩy tiếp điểm.
3. Hệ Thống Tiếp Điểm Hợp Kim Bạc: Các mặt tiếp điểm tĩnh và động bằng hợp kim bạc chịu dòng điện cao và xói mòn hồ quang.
4. Lò Xo Hồi Vị (Return Spring): Kéo phần ứng và tiếp điểm trở về vị trí thường mở (NO) ngay khi ngắt điện cuộn dây.
5. Vỏ Bảo Vệ Cách Điện: Khung nhựa kỹ thuật chịu nhiệt bao bọc toàn bộ cơ cấu, trang bị các chân cắm kim loại dẫn điện tốt dưới đáy.

3.2. Nguyên lý vận hành

Khi cuộn dây được cấp đúng điện áp điều khiển định mức, từ trường tạo ra sẽ hút phần ứng động thắng lực lò xo hồi vị, ép các tiếp điểm động dính chặt vào tiếp điểm tĩnh, đóng kín mạch tải để cấp nguồn cho thiết bị. Khi ngắt nguồn cấp vào cuộn dây, từ trường biến mất, lò xo hồi vị lập tức kéo phần ứng tách tiếp điểm ra, ngắt hoàn toàn dòng điện cấp cho mạch tải an toàn.

4. Ứng dụng thực tế

• Tủ điện điều khiển công nghiệp: Đóng ngắt thanh điện trở nhiệt sấy, hệ thống gia nhiệt trong máy nhựa, máy đóng gói.
• Điều khiển hệ thống máy bơm & Quạt gió: Chuyển mạch điều khiển động cơ điện nhỏ và quạt thông gió công nghiệp.
• Hệ thống chiếu sáng công suất lớn: Bật/tắt tập trung dàn đèn xưởng sản xuất, đèn chiếu sáng đô thị.
• Thiết bị tự động hóa B2B: Đóng ngắt nguồn điện chính cho các cụm máy tự động, bộ nguồn phụ trợ và thiết bị chuyên dụng.

5. Câu hỏi thường gặp

• Rơle JQX-76F-TU-1A và JQX-76F-TU-2A khác nhau điểm nào?

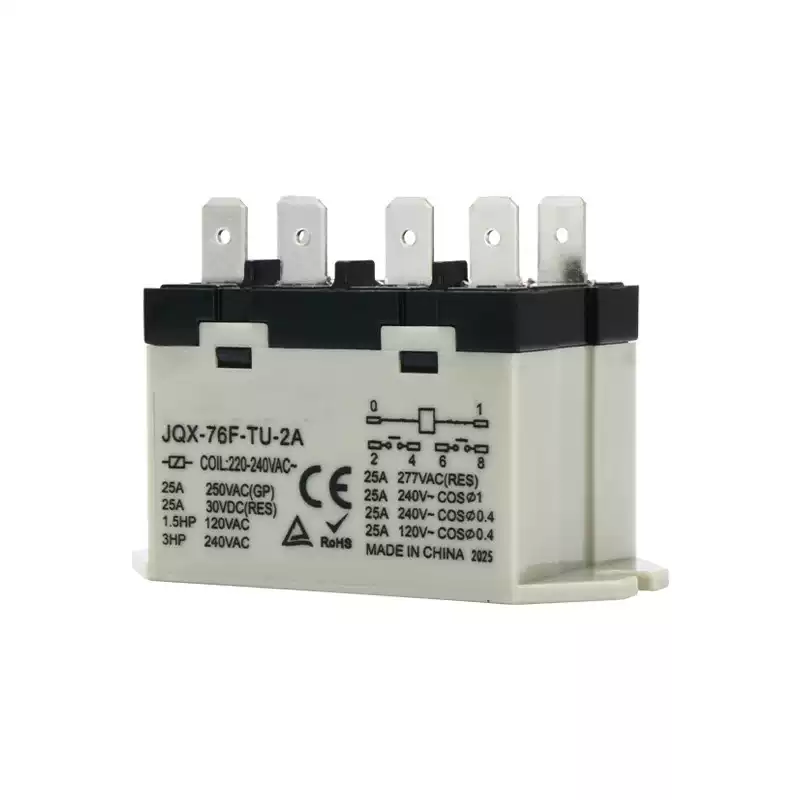

  Phiên bản JQX-76F-TU-1A chịu dòng 30A, cấu hình 1 thường mở (1 NO) với 4 chân. Phiên bản JQX-76F-TU-2A chịu dòng 25A, cấu hình 2 thường mở (2 NO) với 6 chân.
• Kích thước hình học của rơle JQX-76F-TU là bao nhiêu?

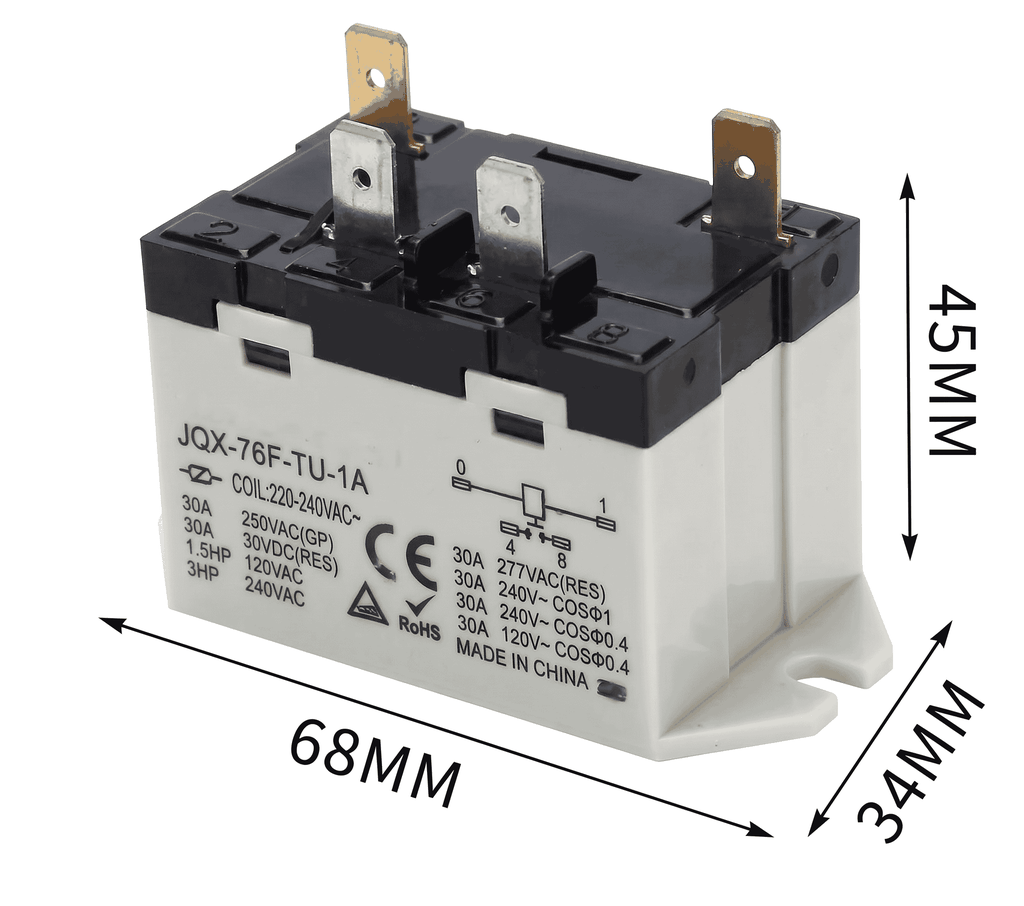

  Cả hai phiên bản đều sở hữu kích thước bao ngoài tiêu chuẩn 68 × 34 × 45 mm.
• Chất liệu tiếp điểm của rơle JQX-76F-TU là gì?
  Tiếp điểm được làm bằng hợp kim bạc (Silver Alloy) giúp tăng khả năng dẫn điện, chịu nhiệt và chống dính tiếp điểm dưới hồ quang.
• Khi chọn mua rơle JQX-76F-TU cần lưu ý những thông số nào?
  Cần kiểm tra điện áp cuộn dây điều khiển (VDC/VAC), dòng điện tải định mức (25A/30A), sơ đồ chân cắm và loại tải (tải trở hay tải cảm).
