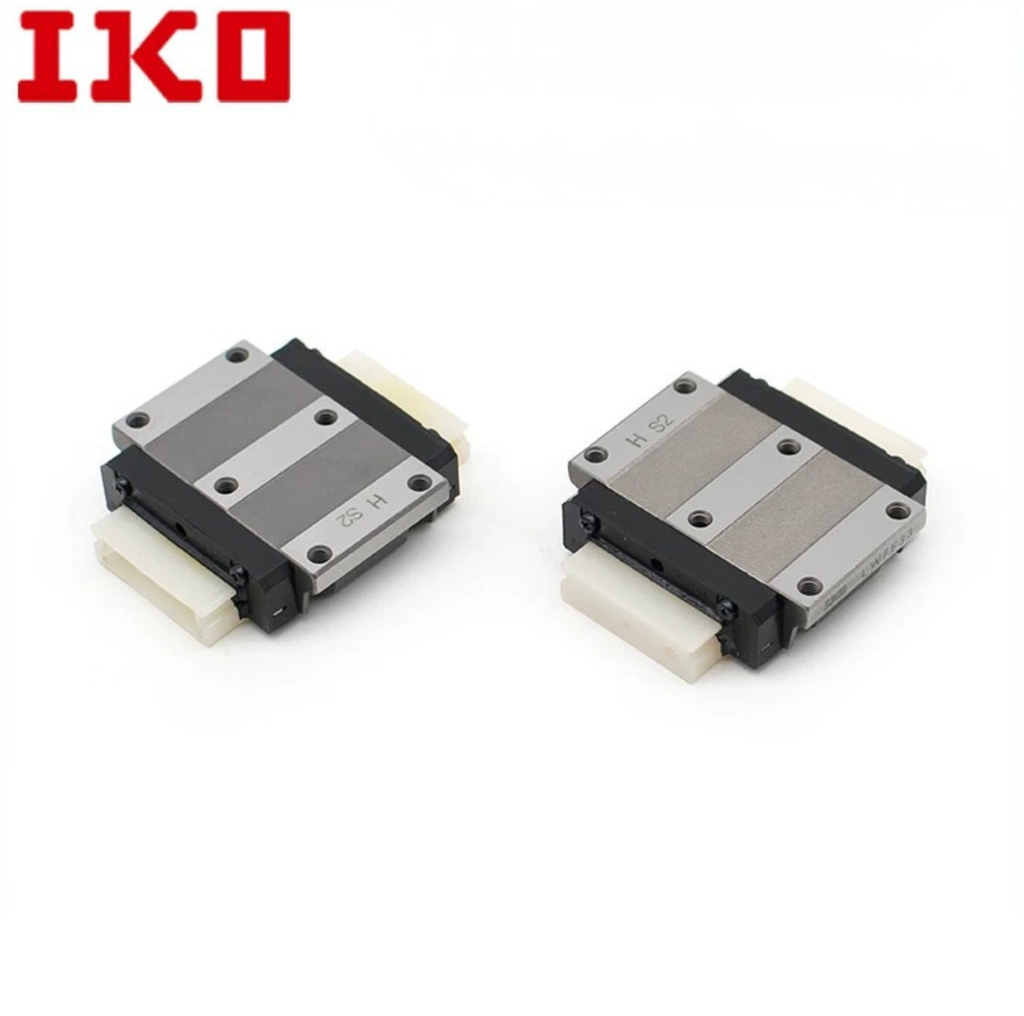

Ray dẫn hướng tuyến tính IKO LWFS33, LWFS37, LWFS42, LWFF33, LWFF37, LWFF42, LWFF69 là dòng ray dẫn hướng có bản ray rộng của IKO, được thiết kế để đáp ứng các ứng dụng yêu cầu độ cứng cao, khả năng chịu tải lớn và độ chính xác ổn định. Với kết cấu ray rộng kết hợp hệ thống bi tuần hoàn tiếp xúc bốn điểm, sản phẩm giúp phân bố tải trọng đồng đều, giảm biến dạng và duy trì độ chính xác ngay cả khi chịu tải thay đổi hoặc tải trọng phức tạp.

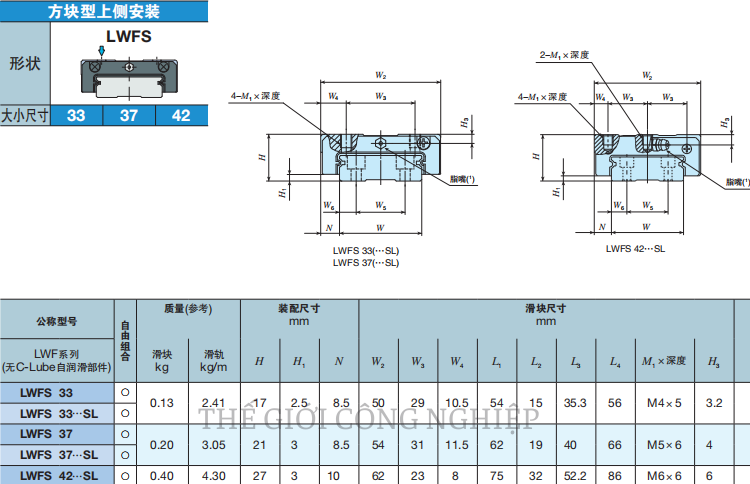

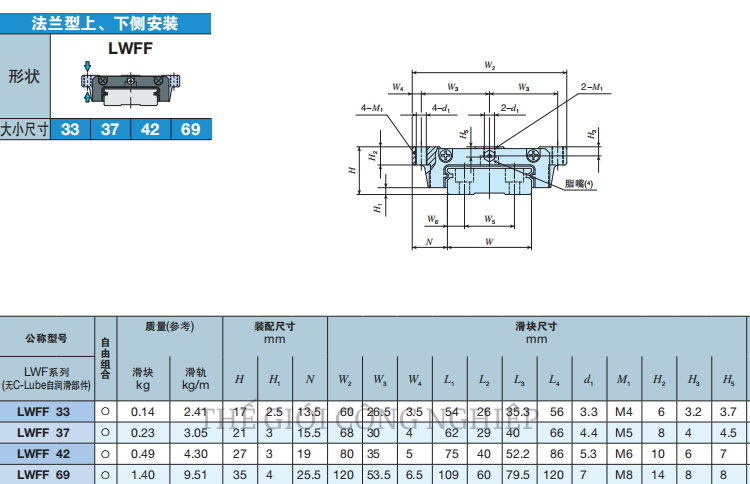

Dòng LWFS sử dụng con trượt dạng khối, có thiết kế gọn, phù hợp với các vị trí lắp đặt có không gian hạn chế nhưng vẫn đảm bảo khả năng chịu tải và độ ổn định cao. Trong khi đó, dòng LWFF được thiết kế con trượt mặt bích, cho phép bắt bu lông từ nhiều hướng, tăng diện tích lắp đặt và nâng cao khả năng chịu mô-men, đặc biệt phù hợp với các hệ thống máy công nghiệp có tải trọng lớn. Các model được cung cấp với nhiều kích thước như 33, 37, 42 và 69, đáp ứng đa dạng yêu cầu thiết kế của từng loại máy.

Thanh ray và con trượt được chế tạo từ thép hợp kim chất lượng cao, trải qua quá trình nhiệt luyện và mài chính xác nhằm tăng độ cứng bề mặt, chống mài mòn và kéo dài tuổi thọ sử dụng. Hệ thống bi tuần hoàn vận hành êm ái, giảm ma sát, hạn chế rung động và giúp thiết bị hoạt động ổn định trong thời gian dài. Ngoài ra, sản phẩm còn được trang bị phớt chắn bụi giúp bảo vệ hệ thống bi khỏi bụi bẩn, phoi kim loại và các tạp chất trong môi trường sản xuất.

Với kết cấu ray rộng, khoảng cách giữa các điểm chịu lực lớn hơn so với ray tiêu chuẩn, dòng LWFS/LWFF có khả năng chống tải lệch tâm và chịu mô-men rất tốt. Đây là lựa chọn phù hợp cho các thiết bị yêu cầu độ cứng cao, chuyển động chính xác và làm việc liên tục trong môi trường công nghiệp.

Ưu điểm nổi bật

• Ray dẫn hướng bản rộng, tăng độ cứng và độ ổn định.

• Hệ thống bi tuần hoàn giúp chuyển động chính xác, ma sát thấp.

• Chịu tải lớn và chịu mô-men theo nhiều hướng.

• Con trượt dạng khối và dạng mặt bích đáp ứng nhiều nhu cầu lắp đặt.

• Thép hợp kim nhiệt luyện có độ bền và khả năng chống mài mòn cao.

• Phớt chắn bụi giúp kéo dài tuổi thọ ray và con trượt.

• Hoạt động êm ái, giảm rung động và tiếng ồn.

• Dễ dàng lắp đặt, bảo trì và thay thế.

Ứng dụng

Ray dẫn hướng tuyến tính IKO LWFS33, LWFS37, LWFS42, LWFF33, LWFF37, LWFF42, LWFF69 được sử dụng rộng rãi trong máy CNC, trung tâm gia công, máy cắt laser, máy ép chính xác, robot công nghiệp, dây chuyền lắp ráp tự động, thiết bị bán dẫn, máy sản xuất linh kiện điện tử, máy đóng gói, thiết bị y tế, máy đo chính xác, máy in công nghiệp và các hệ thống truyền động tuyến tính chịu tải cao.
