1. Giới thiệu sản phẩm

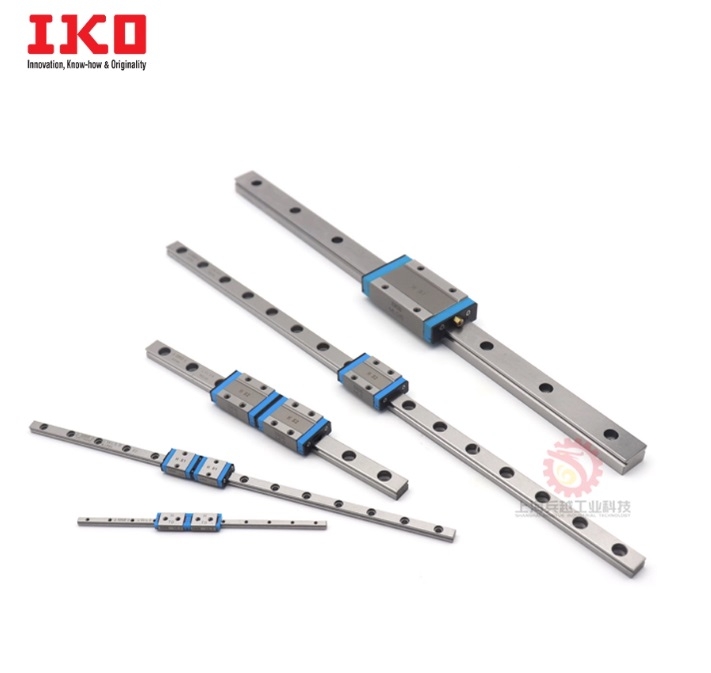

Bộ con trượt IKO LWL12C1R70BH thuộc dòng ray trượt mini LWL Series của hãng IKO – Nhật Bản. Dòng này có kích thước nhỏ gọn, chuyển động mượt, độ chính xác cao và rất bền, được sử dụng rộng rãi trong thiết bị tự động hóa – CNC mini – cơ khí chính xác – máy đo – robot – máy in…
Model LWL12C1R70BH gồm 1 ray + 1 block, ray dài 70 mm, rộng 12 mm.
⚙️ 2. Ý nghĩa mã sản phẩm LWL12C1R70BH
-
LWL → Dòng ray trượt mini tải nhẹ của IKO
-
12 → Chiều rộng ray 12 mm
-
C1 → Kiểu block tiêu chuẩn (Type C), độ cao chuẩn
-
R70 → Ray dài 70 mm
-
B / H → Ký hiệu phụ của block
-
B = Không nắp chặn
-
H = Có độ chính xác / độ tiền tải đặc biệt (High grade)
-
📏 3. Thông số kỹ thuật (theo tiêu chuẩn IKO)
| Mục | Giá trị |
|---|---|
| Chiều rộng ray (W) | 12 mm |
| Chiều dài ray (L) | 70 mm |
| Chiều rộng block (WB) | 20 mm |
| Chiều dài block (LB) | 26.4 mm |
| Chiều cao block (HB) | 8 mm |
| Khoảng cách lỗ bắt vít trên ray (F) | 20 mm (2~4 lỗ tùy bản) |
| Đường kính lỗ bắt vít | M3 |
| Tải trọng động (C) | ~ 2.94 kN |
| Tải trọng tĩnh (Co) | ~ 3.40 kN |
| Vật liệu | Thép hợp kim tôi cứng |
| Xuất xứ | IKO – Japan |
(Thông số có thể chênh lệch nhẹ tùy version.)
🧩 4. Đặc điểm nổi bật
-
Kích thước nhỏ – phù hợp hệ thống chuyển động tuyến tính mini.
-
Block bi tuần hoàn cho chuyển động mượt – ít ma sát – ít tiếng ồn.
-
Ray được nhiệt luyện → độ bền cao, không biến dạng.
-
Độ chính xác dẫn hướng cao, phù hợp dụng cụ chính xác & robot mini.
-
Lắp đặt đơn giản, tiêu chuẩn công nghiệp quốc tế.
🏭 5. Ứng dụng
Sử dụng trong:
-
Máy CNC mini – máy laser
-
Robot – automation
-
Máy in – máy pick & place
-
Thiết bị y tế – quang học
-
Máy đo tọa độ – xy stage
-
