🔩 1. Định nghĩa

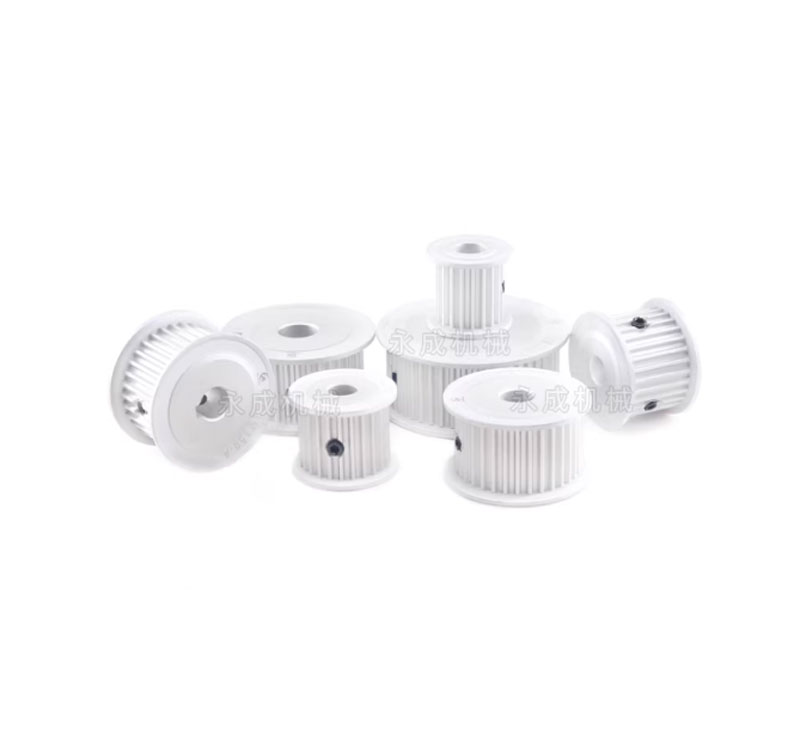

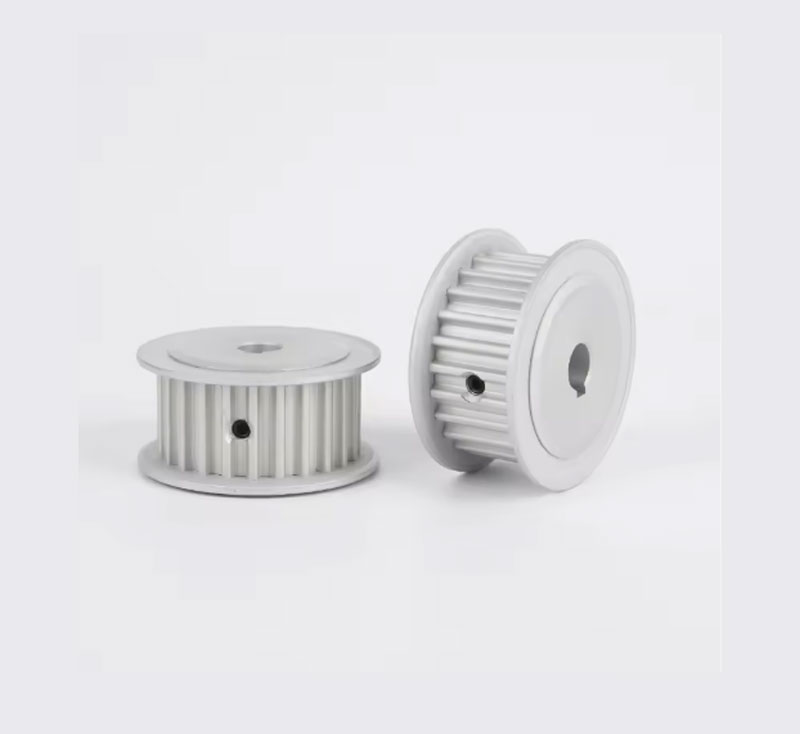

Puly đai răng S5M là bánh răng trục truyền động được thiết kế đặc biệt để làm việc cùng đai răng S5M — một loại dây đai công nghiệp có rãnh răng hình chữ Trapezoid (hình thang). Sự khớp răng giữa puly và đai giúp truyền tải chuyển động chính xác, không trượt, phù hợp cho các hệ thống tốc độ cao và tải lớn.
⚙️ 2. Cấu tạo chi tiết

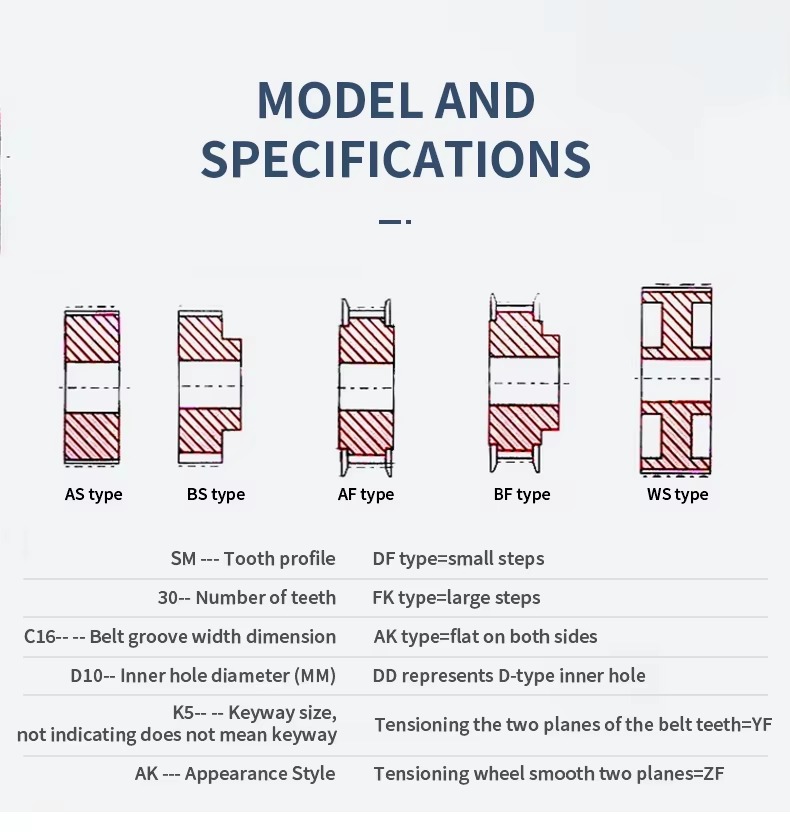

📌 Bộ phận cơ bản
| Thành phần | Mô tả |
|---|---|
| Vành puly | Phần chứa răng — hình quanh trục, rãnh răng chính xác theo tiêu chuẩn S5M. |
| Răng puly | Răng được gia công theo bước răng 5 mm chuẩn S5M, giúp ăn khớp với rãnh đai. |
| Lỗ tâm (Bore) | Khoan đúng kích thước để lắp vào trục máy. Có thể có nhiều lựa chọn lỗ tâm. |
| Chốt / then khóa (Keyway) | Rãnh then giúp cố định puly với trục, đảm bảo không xoay trượt. |
| Vành chặn (Flange) (nếu có) | Giúp giữ đai luôn đúng vị trí, chống trượt ra bên ngoài. |
📏 3. Thông số kỹ thuật chính
🔧 Tiêu chuẩn răng S5M
| Thuộc tính | Giá trị tiêu chuẩn |
|---|---|
| Bước răng (Pitch) | 5 mm |
| Hình dạng răng | Hình thang đối xứng |
| Góc răng | ~20° |
| Chu trình vòng đai ăn khớp | Tối ưu truyền tải không trượt |
| Số răng (Z) | Tùy chọn theo yêu cầu (thường từ 10 → 60+) |

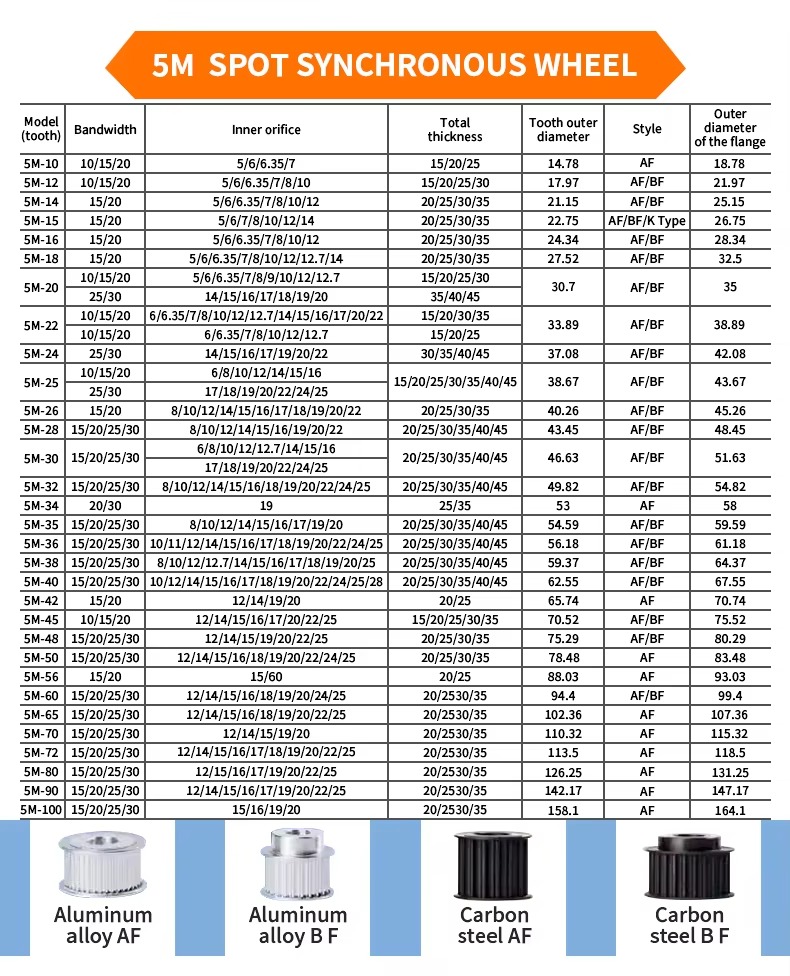

🧰 Các kích thước thường dùng
| Kích thước | Ý nghĩa |
|---|---|
| OD (Outer Diameter) | Đường kính ngoài puly |
| HTD / Pitch Diameter (PD) | Đường kính vòng răng tiêu chuẩn |
| Bore size (D) | Đường kính lỗ gắn trục |
| Width (W) | Chiều rộng puly phù hợp với bề rộng đai |
🔩 4. Chất liệu và xử lý bề mặt
🏭 Chất liệu thường dùng
| Chất liệu | Đặc điểm |
|---|---|
| Thép C45 / 1045 | Cứng, khả năng chịu tải tốt |
| Nhôm (6061) | Nhẹ, chống gỉ, thích hợp tốc độ cao |
| Gang | Chống rung tốt, độ bền cao |
| Nhựa kỹ thuật (PA, POM) | Nhẹ, ít ồn, phù hợp tải nhẹ |
🌟 Xử lý bề mặt
-
Anodizing (với nhôm): chống oxy hóa, tăng cứng bề mặt
-
Nikê / mạ crom: chống gỉ, tăng thẩm mỹ
-
Heat treatment (tối ưu độ cứng)
🛠️ 5. Ứng dụng thực tế
Puly đai răng S5M được dùng rộng rãi trong:
✅ Máy CNC, robot, tự động hóa
✅ Máy in, máy đóng gói
✅ Băng tải có vị trí truyền động chính xác
✅ Máy dệt, máy gỗ
✅ Hệ thống trục cam, trục đồng bộ cần đồng pha
👉 Ưu thế lớn nhất là độ chính xác cao và không trượt ngay cả ở tốc độ lớn, phù hợp thay thế hệ truyền động bánh răng khi cần giảm tiếng ồn và tăng tuổi thọ.
⭐ 6. Ưu điểm nổi bật
| Ưu điểm | Giải thích |
|---|---|
| Truyền mô-men chính xác | Khớp răng trực tiếp → độ trượt gần bằng 0 |
| Hoạt động êm ái, ít ồn | So với truyền bánh răng cứng |
| Bảo trì đơn giản | Thay đai/puly nhanh |
| Đa dạng kích thước | Dễ tùy chỉnh theo ứng dụng |
| Tương thích chuẩn quốc tế | Dễ thay thế và đo lường |
📌 7. Lưu ý khi chọn puly S5M
🔎 Phải chọn đúng:
-
Bước răng S5M (5 mm) – không “trộn” với các tiêu chuẩn khác
-
Chiều rộng puly tương ứng với bề rộng đai
-
Lỗ tâm đúng với trục máy + then thích hợp
-
Chất liệu phù hợp với tải/ tốc độ ứng dụng
📍 Kết luận
Puly đai răng S5M là một thành phần truyền động quan trọng, chính xác, bền bỉ và linh hoạt, thích hợp cho các hệ thống yêu cầu:
➡️ Không trượt, đối tốc cao, chịu tải tốt và tuổi thọ cao.
