📌 1. Giới thiệu chung

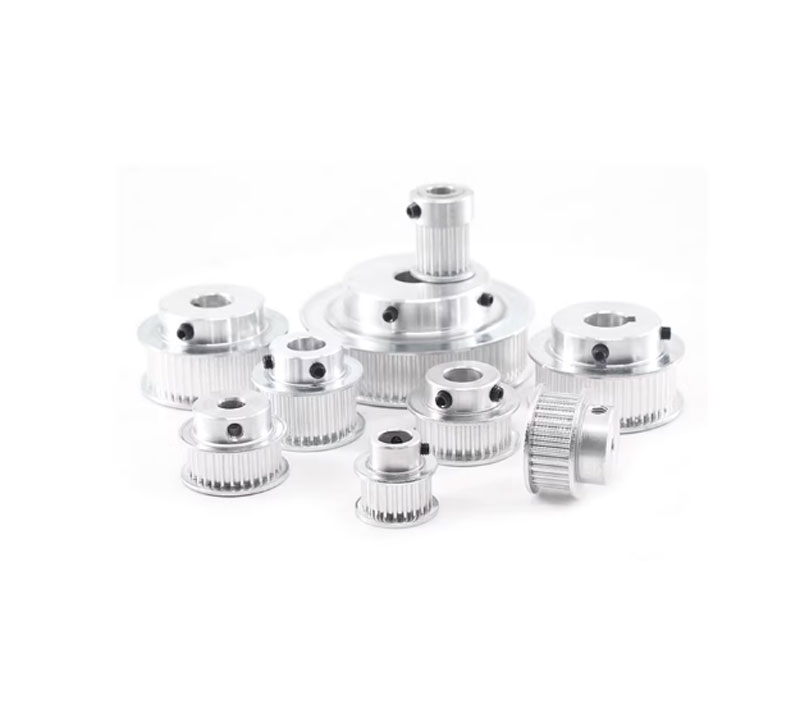

Puly đai răng nhôm 3M là loại puly (bánh răng dẫn động) được gia công từ nhôm, với rãnh răng tương thích dây đai răng tiêu chuẩn 3M. Được sử dụng phổ biến trong các hệ thống truyền động đai răng, băng tải nhỏ, robot, máy CNC và tự động hóa.
📌 2. Cấu tạo chi tiết
🔩 A. Thân puly
-
Vật liệu: Nhôm hợp kim (Aluminum 6061 / 7075 tùy nhà sản xuất).
-
Ưu điểm vật liệu:
• Nhẹ, độ bền tốt
• Tản nhiệt tốt
• Chống oxy hóa và ăn mòn -
Gia công: CNC độ chính xác cao, bề mặt nhẵn.
🔧 B. Răng puly
-
Chuẩn răng: 3M (tương thích với dây đai răng 3M).
-
Hình dạng răng: Được thiết kế đúng profile tiêu chuẩn để ăn khớp hoàn chỉnh với dây đai → giảm trượt, tăng hiệu suất truyền động.
📍 C. Lỗ trục
-
Thường có lỗ trục trơn hoặc có thể khoan ren, gắn chốt then / ốc khóa (set screw) để cố định puly trên trục.
-
Có thể đặt vòng bi hay bạc đỡ tùy ứng dụng.
📌 3. Đặc tính kỹ thuật nổi bật
🔹 Chính xác cao:
Gia công CNC đảm bảo răng đúng tiêu chuẩn, giúp truyền mô-men hiệu quả, tăng tuổi thọ dây đai.
🔹 Hợp kim nhôm nhẹ nhưng bền:
Giảm trọng lượng cơ cấu → giảm quán tính, phù hợp hệ thống tốc độ cao.
🔹 Tản nhiệt tốt:
Ưu thế khi làm việc liên tục hoặc mô-men lớn.
🔹 Tương thích tiêu chuẩn 3M:
Phù hợp mọi loại dây đai răng 3M (độ dày 3 mm, pitch khoảng 3/8” ~ 9.525 mm).

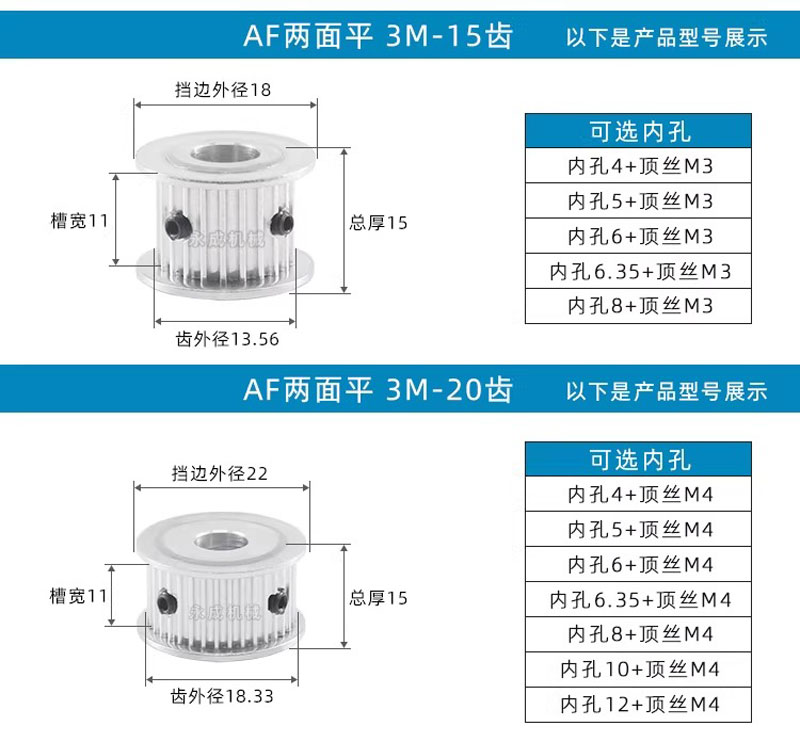

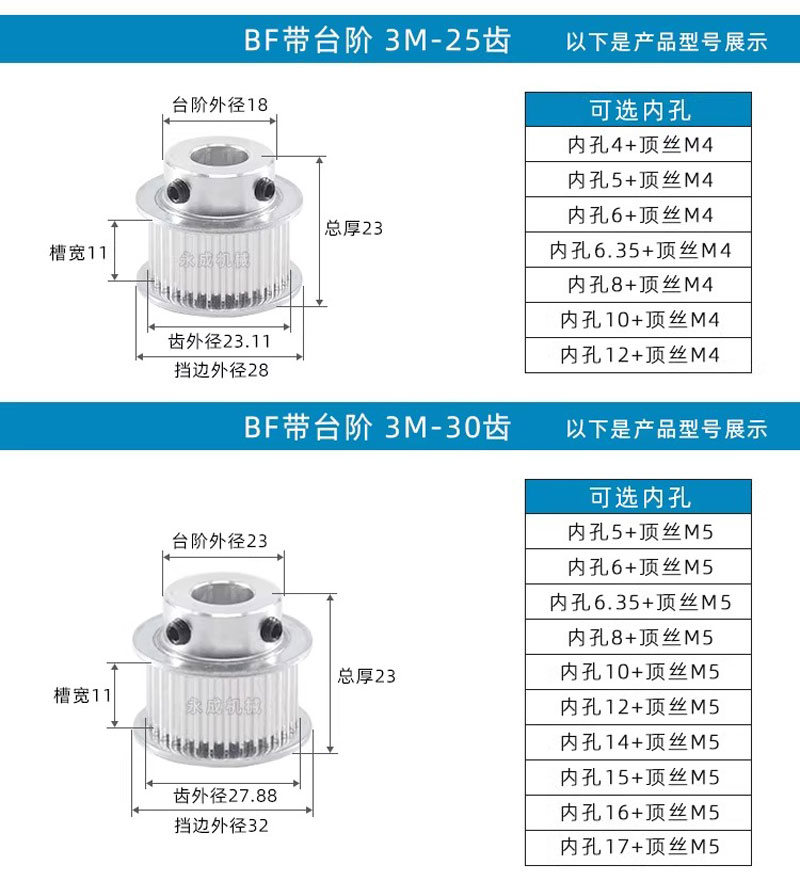

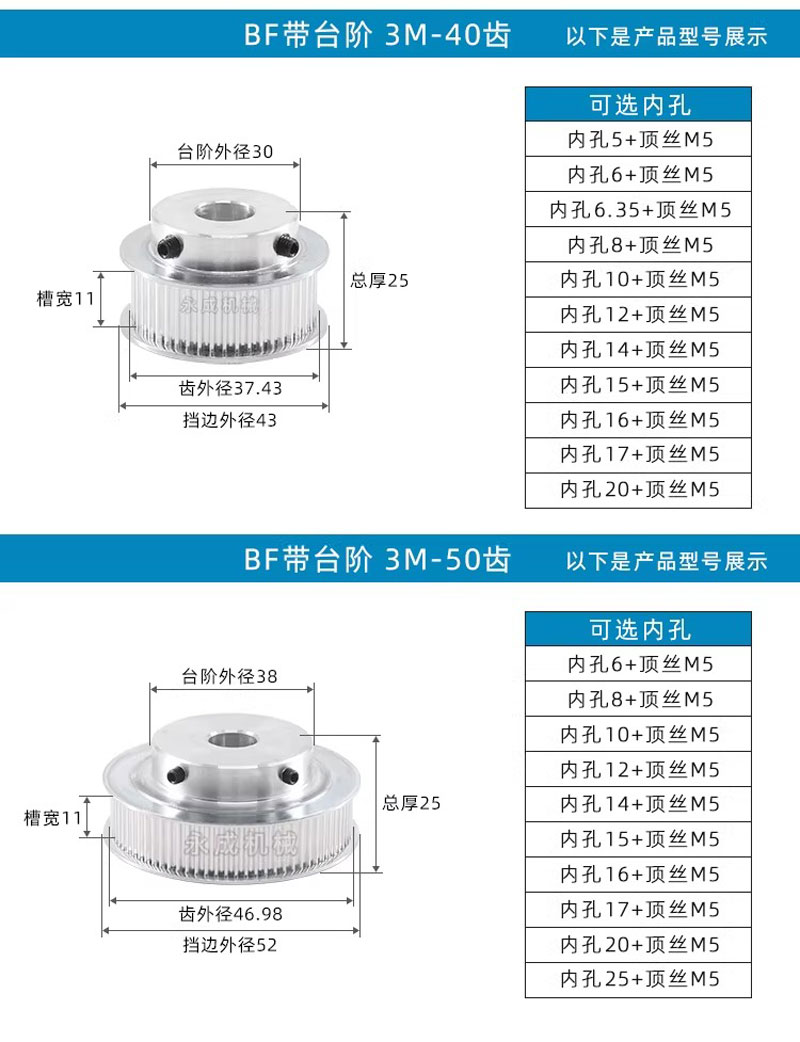

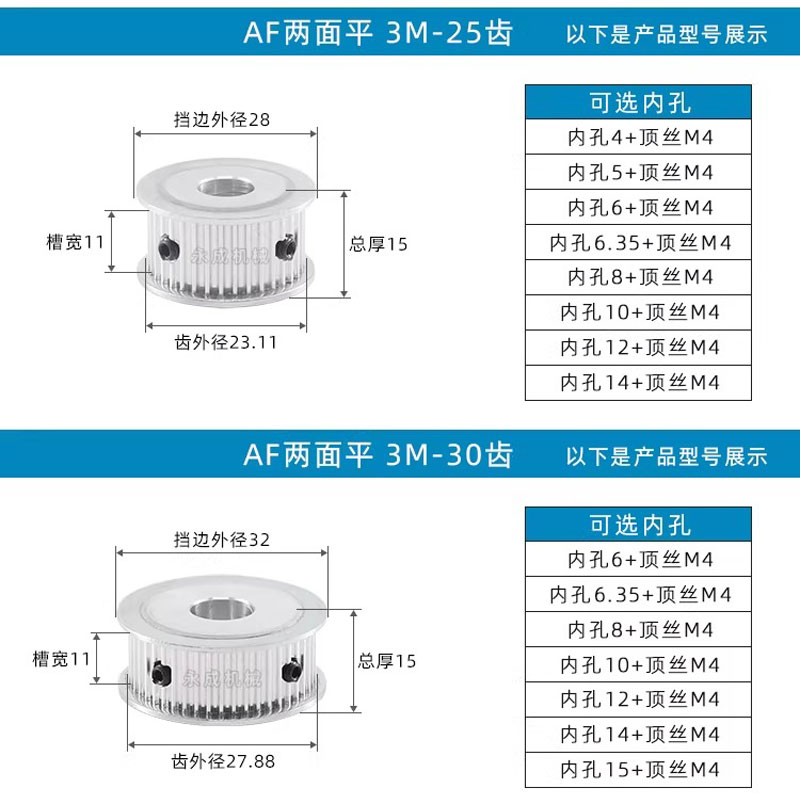

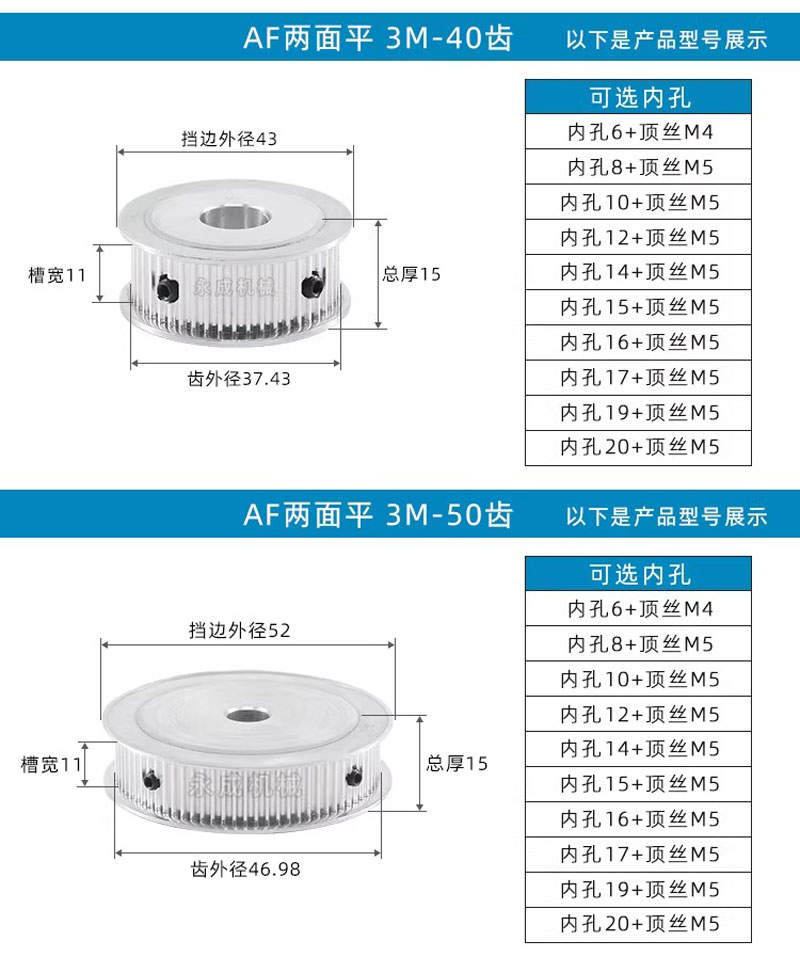

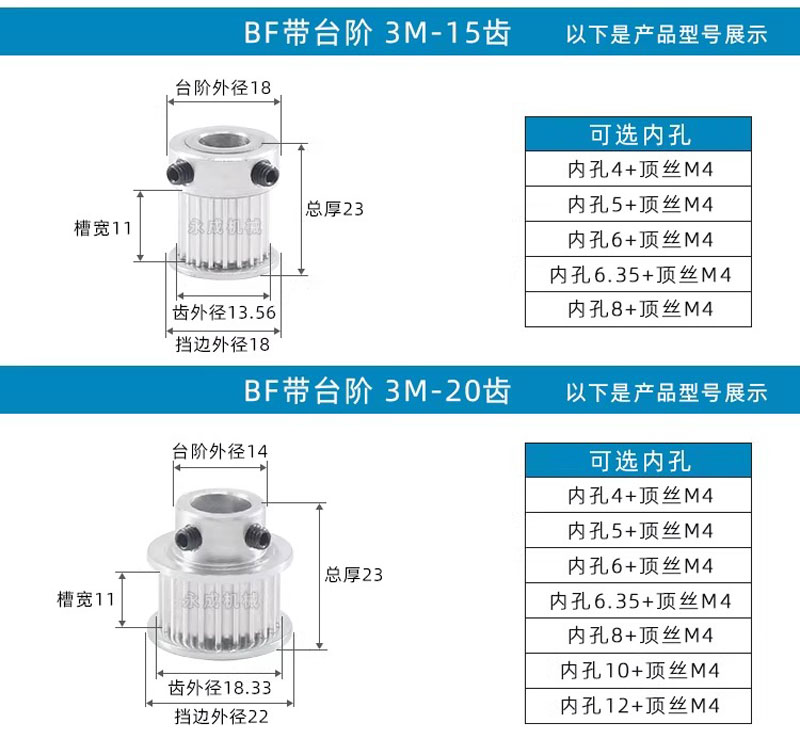

📌 4. Kích thước tiêu biểu
| Ký hiệu puly | Số răng | Đường kính ngoài (approx.) | Ứng với dây đai |
|---|---|---|---|
| 3M-12 | 12 | ~19 mm | 3M |
| 3M-15 | 15 | ~24 mm | 3M |
| 3M-20 | 20 | ~32 mm | 3M |
| 3M-25 | 25 | ~40 mm | 3M |
| 3M-30 | 30 | ~48 mm | 3M |
Lưu ý: Kích thước thực tế tùy nhà sản xuất, nhưng tiêu chuẩn răng và pitch là cố định (3 mm / răng).
📌 5. Ưu điểm khi sử dụng
✔ Hiệu suất truyền động cao – giảm trượt so với puly ròng rọc thường
✔ Độ ồn thấp, vận hành êm
✔ Tuổi thọ dây đai cao hơn nhờ ăn khớp tốt
✔ Nhẹ, dễ lắp đặt và thay thế
✔ Phù hợp tốc độ cao và tải trung bình
📌 6. Nhược điểm / Hạn chế
⚠ Không phù hợp tải quá nặng → nên dùng puly thép trong trường hợp tải lớn.
⚠ Cần chọn kích thước chính xác theo hệ thống → nếu sai sẽ dẫn đến trượt hay mòn dây.
📌 7. Ứng dụng điển hình
🏭 Hệ truyền động trong máy CNC nhỏ
🤖 Robot tự động hóa, cơ cấu di chuyển
📦 Máy in 3D, máy laser, cơ cấu băng tải nhỏ
🚗 Giá đỡ, khung dẫn hướng trong cơ khí chính xác
📌 8. Hướng dẫn chọn puly phù hợp
-
Xác định loại dây đai: 3M
-
Số răng puly cần dùng: dựa vào tỷ số truyền
-
Chọn lỗ trục phù hợp trục máy
-
Chốt khóa / then: đảm bảo cố định puly không trượt
-
Vật liệu: nhôm cho tốc độ cao, thép cho tải lớn
