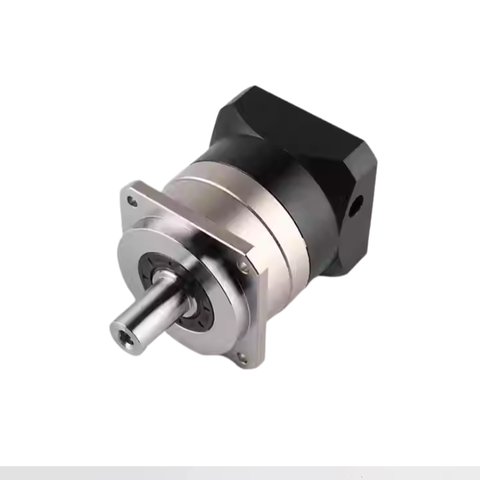

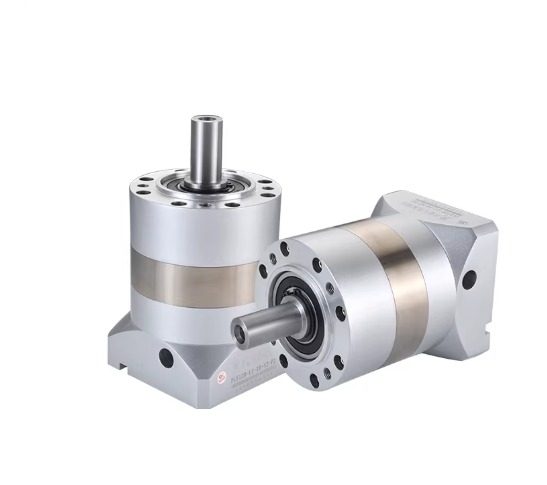

Hộp số servo PLE 60 / 90 / 120 / 160 là dòng hộp giảm tốc hành tinh (planetary gearbox) chuyên dùng cho động cơ servo trong các hệ thống truyền động chính xác cao. Thiết bị giúp giảm tốc độ, tăng mô-men xoắn và nâng cao độ ổn định khi vận hành, phù hợp cho máy CNC, robot công nghiệp và dây chuyền tự động hóa.
Cấu tạo & thiết kế
Hộp số PLE được thiết kế dạng đồng trục nhỏ gọn, tối ưu cho không gian lắp đặt hạn chế.
Thành phần chính gồm:
-
Bánh răng hành tinh bằng thép hợp kim tôi cứng: truyền tải mô-men lớn, chống mài mòn.
-
Vỏ hộp bằng hợp kim nhôm cường lực: nhẹ, tản nhiệt tốt, chống ăn mòn.
-
Ổ bi chính xác cao: đảm bảo chuyển động mượt và giảm rung động.
-
Trục đầu ra gia cường: chịu tải lớn và ổn định khi làm việc liên tục.
-
Phớt dầu kín: ngăn rò rỉ dầu và chống bụi bẩn xâm nhập.
Đặc tính kỹ thuật nổi bật
-
Độ rơ thấp (Low backlash) → đảm bảo độ chính xác vị trí cao.
-
Hiệu suất truyền động cao (≥ 95%).
-
Mô-men xoắn đầu ra lớn so với kích thước nhỏ gọn.
-
Độ cứng vững cao, vận hành ổn định ở tốc độ cao.
-
Tiếng ồn thấp, chuyển động mượt.
-
Tuổi thọ dài, bảo trì tối thiểu.
Tỷ số truyền phổ biến
Tùy cấu hình một hoặc hai tầng bánh răng:
-
3:1, 4:1, 5:1, 7:1, 10:1
-
15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 70:1, 100:1
Kích thước & phân loại
-

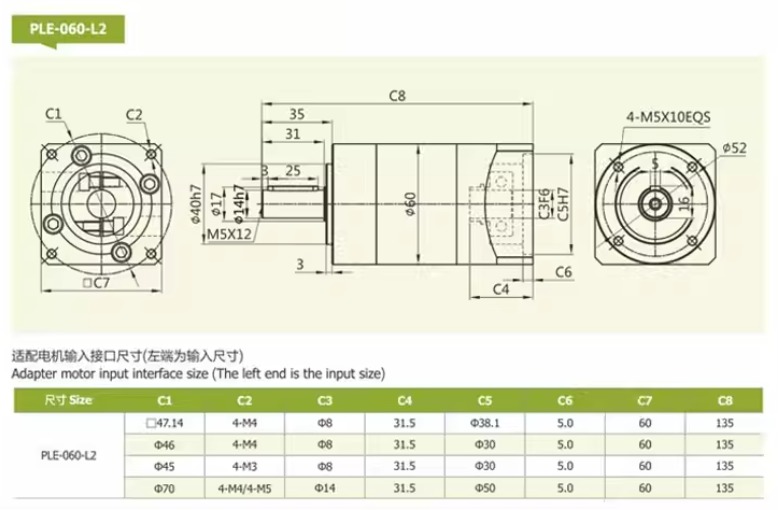

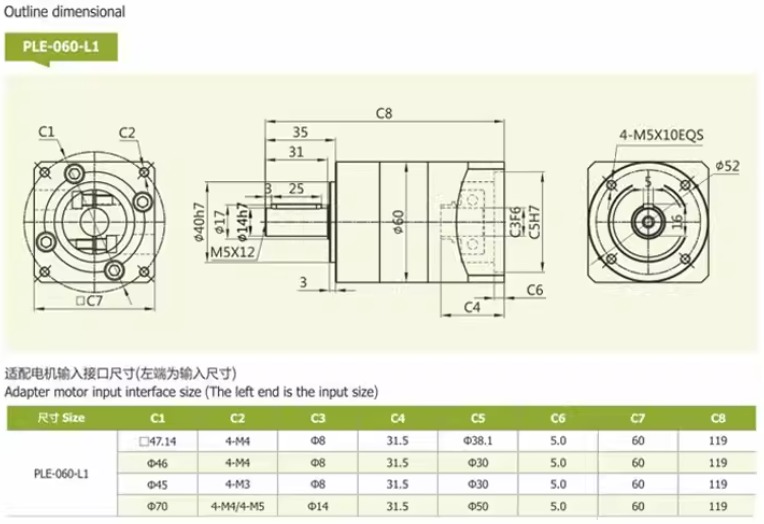

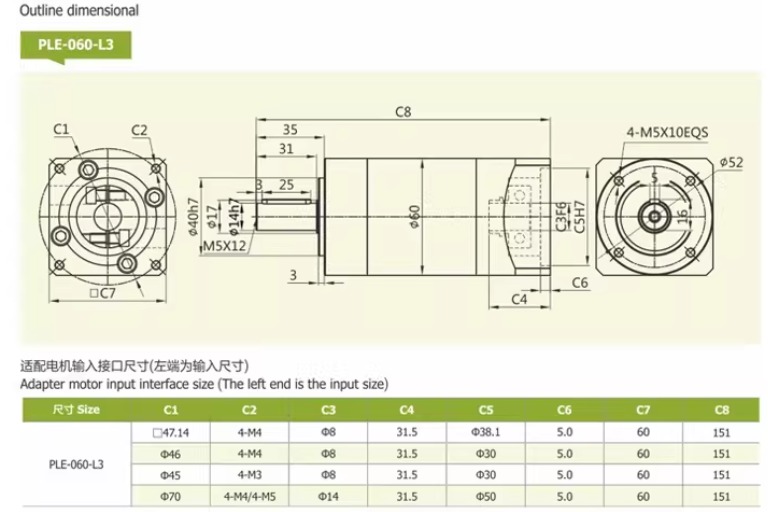

PLE 60 → dùng cho servo nhỏ, máy mini, cơ cấu chính xác nhẹ.
-

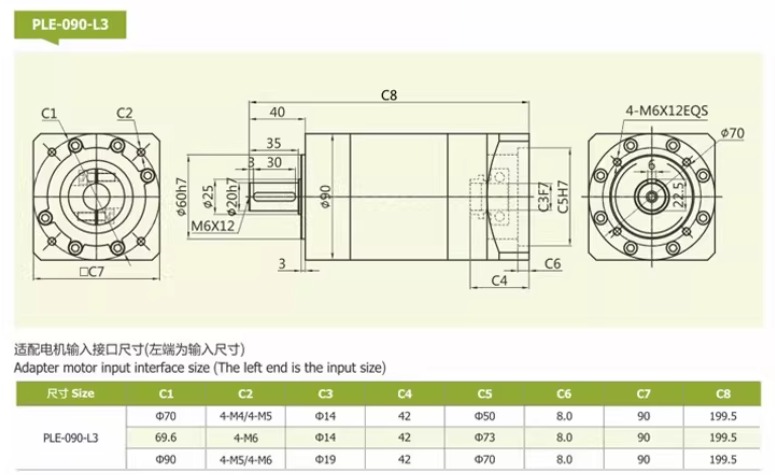

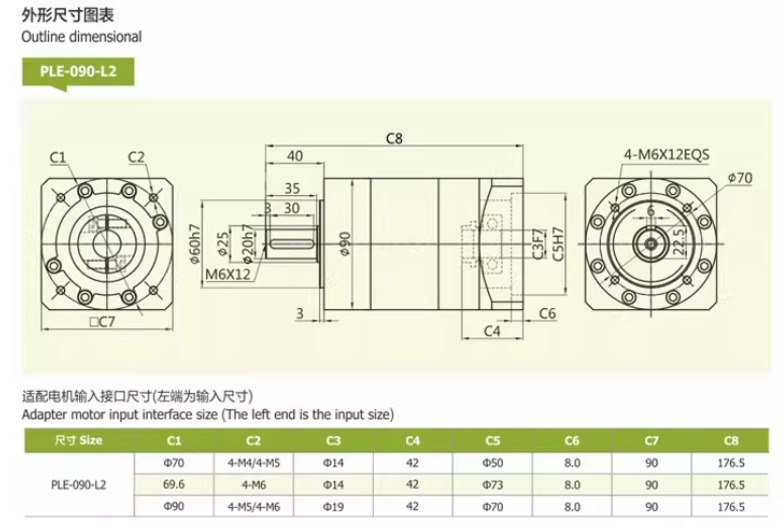

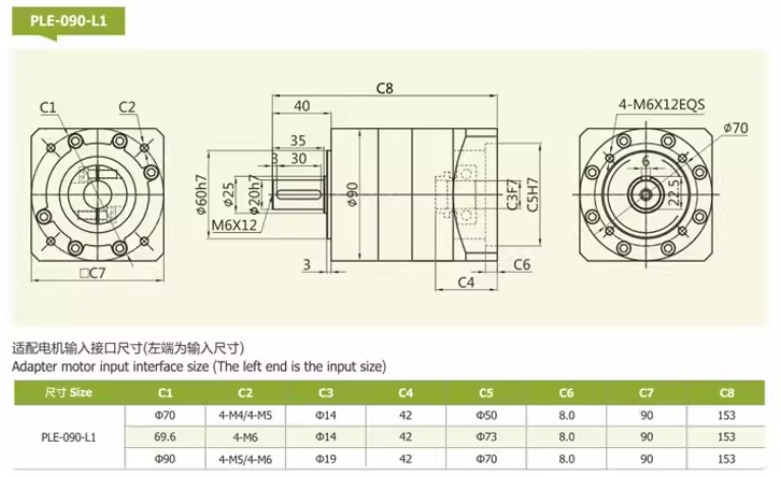

PLE 90 → ứng dụng phổ biến trong máy CNC và tự động hóa.
-

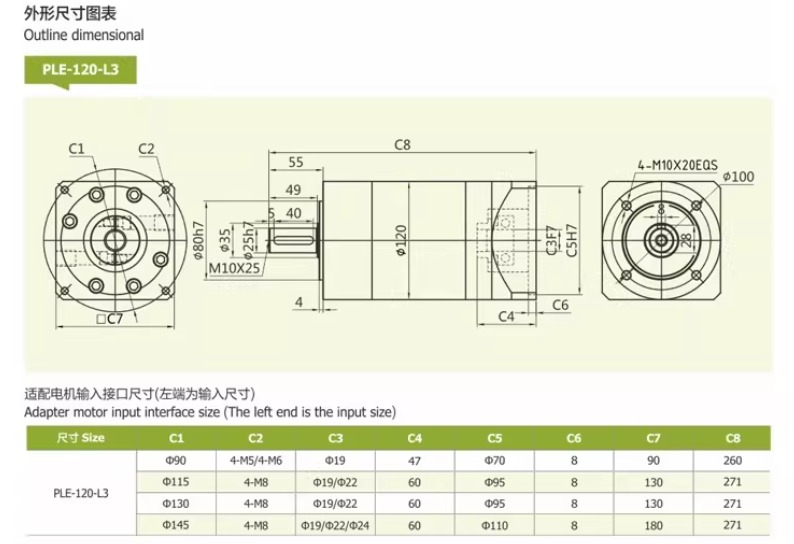

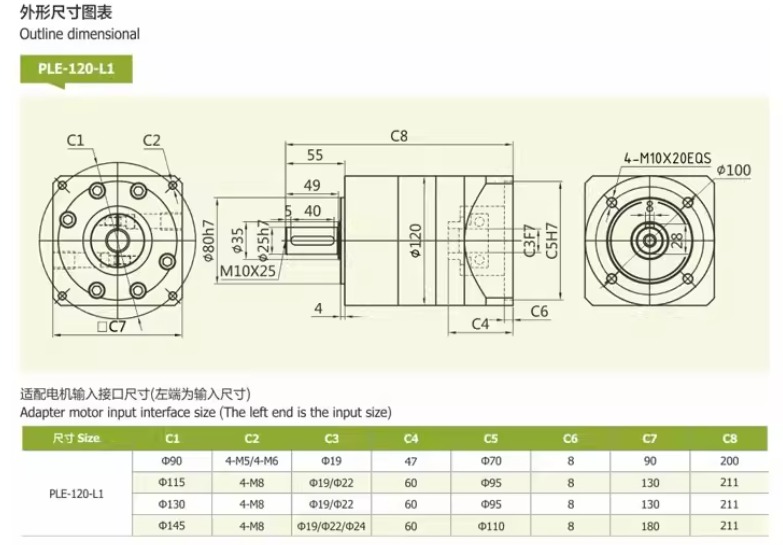

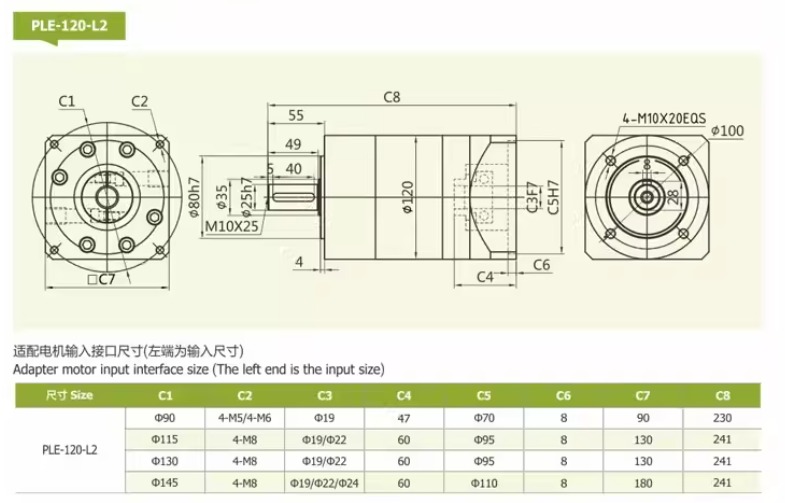

PLE 120 → tải trung bình đến nặng, hệ truyền động công nghiệp.
-

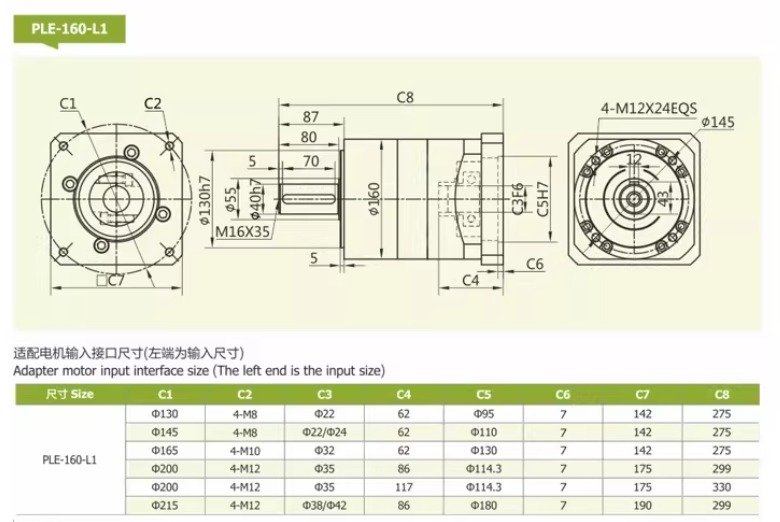

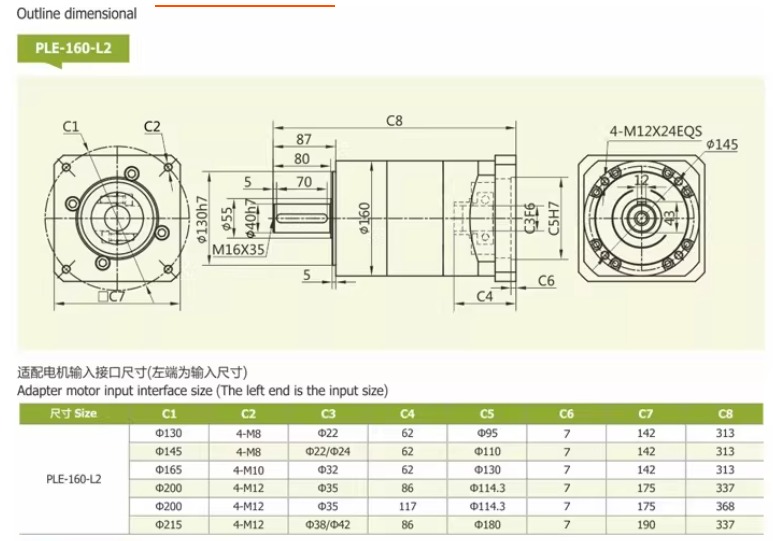

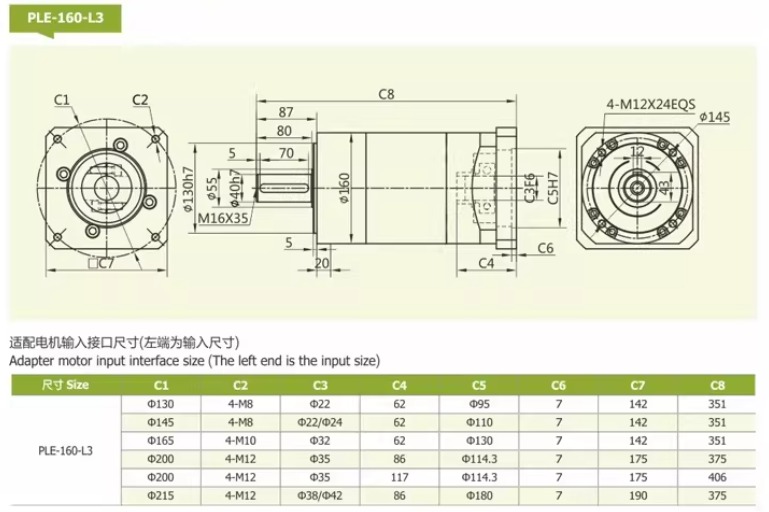

PLE 160 → tải lớn, robot công nghiệp và máy móc công suất cao.
Nguyên lý hoạt động
Hệ bánh răng hành tinh phân bổ tải đều giữa các bánh răng, giúp giảm tốc độ quay của động cơ servo đồng thời tăng mô-men xoắn đầu ra. Thiết kế này giúp truyền động êm, chính xác và hiệu suất cao.
Ứng dụng
-
Máy CNC và trung tâm gia công
-
Robot công nghiệp, tay máy tự động
-
Máy đóng gói, in ấn, dán nhãn
-
Băng tải và hệ thống định vị chính xác
-
Máy cắt laser, plasma
-
Thiết bị tự động hóa sản xuất
Ưu điểm nổi bật
✔ Độ chính xác cao, độ rơ thấp
✔ Tăng mô-men xoắn hiệu quả
✔ Thiết kế nhỏ gọn, dễ lắp đặt
✔ Vận hành êm, độ bền cao
✔ Tương thích nhiều loại động cơ servo
