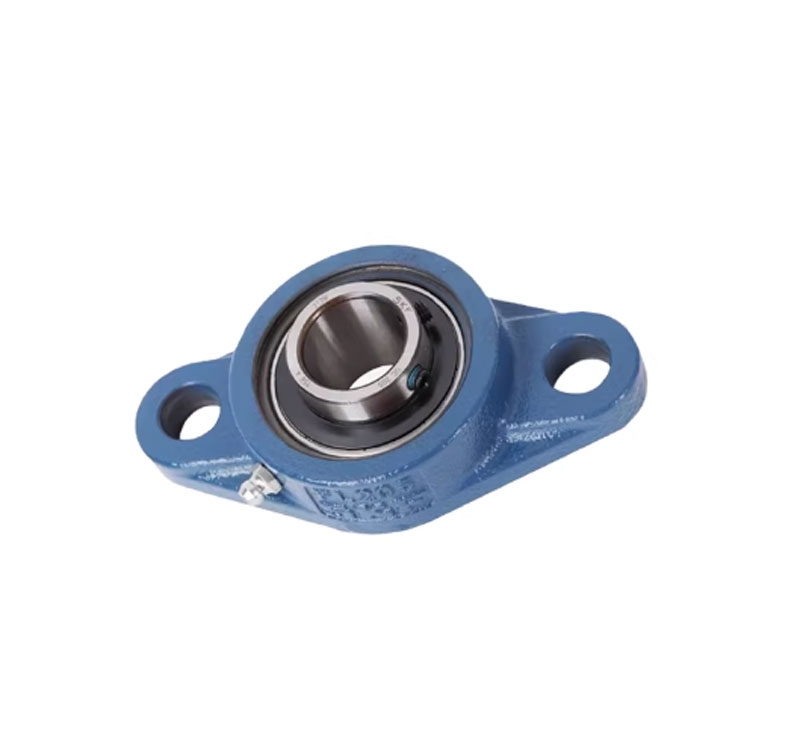

Gối đỡ skf UCFL 203, 204, 205, 206, 207, 208, 209, 210

📌 1. Giới thiệu chung – Gối đỡ SKF UCFL

Gối đỡ SKF UCFL là dòng bearing housing (gối đỡ) công nghiệp có bạc đạn rời, dùng để hỗ trợ trục quay chịu tải trọng hướng kính và một phần hướng trục nhẹ, thiết kế để lắp trên bệ, khung máy. Đây là dòng phổ biến trong công nghiệp, dễ lắp đặt – bảo trì – thay thế.

📌 2. Cấu tạo chi tiết

🧱 A. Thân gối đỡ (Housing)

• Chất liệu: Thép đúc hoặc gang xám (tùy mã sản phẩm/nhà phân phối). Gang xám được ưa dùng vì giảm rung, chịu tải tốt.

• Gia công: Mặt bích phẳng, chuẩn lỗ bu lông, dễ lắp trực tiếp lên bệ máy.

• Xử lý bề mặt: Sơn tĩnh điện/ sơn chống ăn mòn.

• Đặc điểm:
  • Hình dạng chân đế cố định
  • Lỗ bắt ốc chuẩn hóa → lắp đặt đơn giản
  • Chống xoay trục nhờ kết cấu khớp ren trên bạc

🛞 B. Bạc đạn chêm rời (Insert Bearing)

• Loại: Bạc đạn cầu một dãy có rãnh, tự lựa tâm nhẹ.

• Vật liệu: Thép chrome chịu mài mòn, nhiệt luyện.

• Chức năng:
  • Tự lựa tâm một phần để bù sai lệch lắp ghép
  • Chịu tải trọng hướng kính cao, tải dọc nhẹ

🔩 C. Ốc chêm / Khóa trục

• Giúp cố định bạc đạn trên trục → tránh trượt quay khi hoạt động.

📌 3. Đặc tính kỹ thuật nổi bật

✅ Tự lựa tâm nhẹ:
Bạc đạn có khả năng tự điều chỉnh sai lệch nhẹ do lắp ghép không hoàn hảo, giúp tăng tuổi thọ hệ thống.

✅ Tháo lắp dễ:
Do thân gối và bạc đạn tách rời, việc thay bạc đạn khi mòn rất nhanh.

✅ Đa kích thước trải rộng:
Từ UCFL 203 → UCFL 210 phù hợp trục từ ~17mm đến ~50mm (tùy tiêu chuẩn).

✅ Hoạt động bền bỉ trong điều kiện công nghiệp:
Chịu tải trọng, va đập nhẹ, rung, phù hợp nhiều ứng dụng.

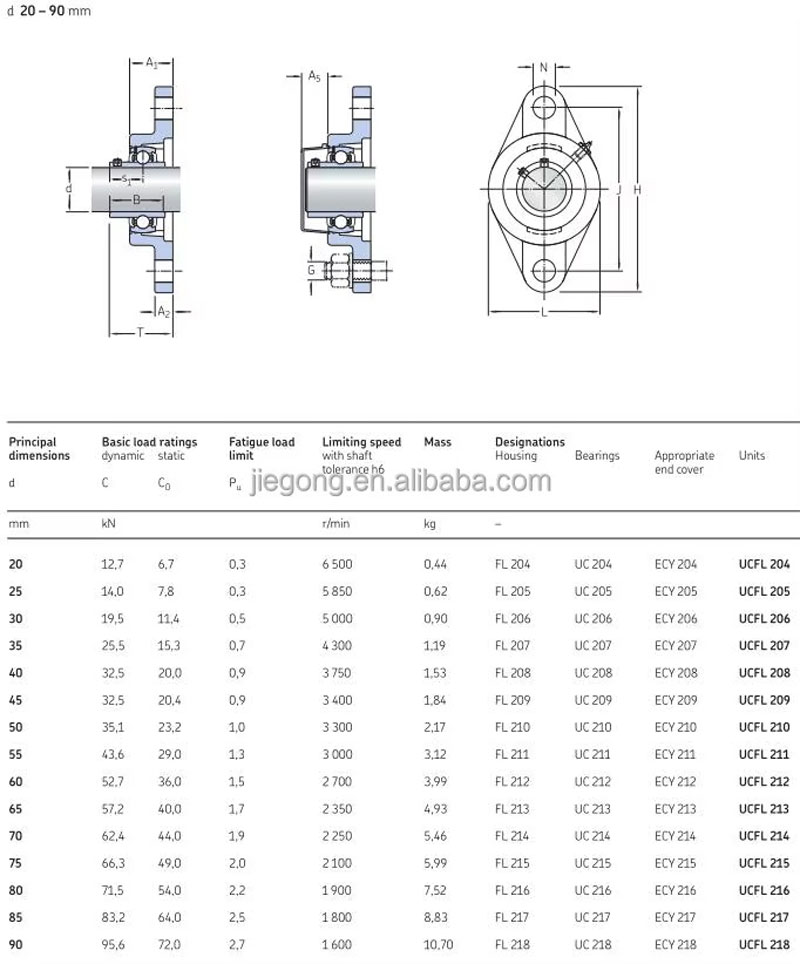

📌 4. Các mã sản phẩm & kích thước thường gặp

*Lưu ý: Kích thước chính xác phụ thuộc chuẩn bạc do SKF hoặc hãng tương đương sản xuất, nhưng tiêu chuẩn hóa theo thông số quốc tế.

📌 5. Các phụ kiện / chi tiết đi kèm

🔹 Chốt khóa trục (Set Screw)
🔹 Nắp chắn bụi (Seals / Shields) – giảm bụi bẩn, kéo dài tuổi thọ
🔹 Vòng đệm lót điều chỉnh – khi cần bù khe hở lắp ghép
🔹 Ốc lắp và bu lông cố định

📌 6. Ưu điểm khi sử dụng gối đỡ SKF UCFL

✔ Tăng tuổi thọ bạc đạn → bảo trì ít
✔ Dễ thay thế / bảo trì ngay trên bệ máy
✔ Linh hoạt trong các hệ thống băng tải, động cơ, máy móc SX
✔ Chịu tải trọng cao theo chiều hướng kính
✔ Chấp nhận sai lệch trục nhẹ mà không giảm hiệu năng

📌 7. Nhược điểm cần lưu ý

⚠ Không thích hợp cho tải trọng hướng trục lớn
⚠ Cần tra dầu mỡ định kỳ
⚠ Bụi bẩn/ chất lỏng xâm nhập sẽ làm giảm tuổi thọ nếu không dùng nắp chắn tốt

📌 8. Ứng dụng điển hình

🏭 Băng tải, máy ép nhựa, máy dệt, máy in
🚜 Thiết bị nông nghiệp, cơ khí chế tạo
⛓ Băng truyền, trục dẫn hướng, quạt công nghiệp
⚙ Hệ thống động cơ – hộp số – trục trung gian

📌 9. Hướng dẫn vận hành – bảo trì

🔸 Bôi dầu mỡ định kỳ (SAE EP, NLGI 2+ là phổ biến)
🔸 Kiểm tra độ chặt ốc cố định bạc trên trục
🔸 Thay chắn bụi nếu bị hỏng để tránh bụi & nước
🔸 Kiểm tra mức rung và nhiệt độ vận hành

📌 10. So sánh nhanh với dòng UCF chuẩn
