Gối đỡ vòng bi SKF UCF 203 – 210

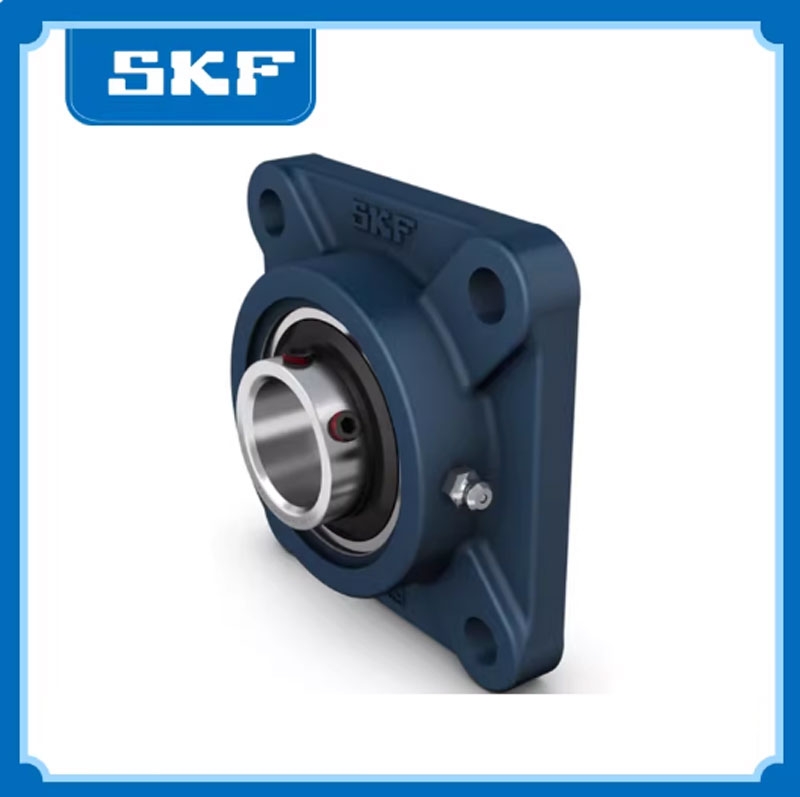

Gối đỡ SKF UCF 203–210 là cụm gối đỡ vòng bi dạng gối đỡ mặt bích (flanged bearing unit) tích hợp vòng bi cầu chèn sẵn trong thân gang đúc, dùng để dẫn hướng và cố định trục quay trong các hệ thống công nghiệp, đặc biệt là các trục ngang, dọc hoặc trục nghiêng cần lắp đặt dễ dàng và ổn định.
🔧 Cấu tạo & thiết kế
-
Thân gối: Gang đúc chịu lực, dạng mặt bích vuông hoặc chữ nhật, giúp gắn cố định lên bệ máy hoặc khung. Thiết kế chịu rung và ổn định khi vận hành.
-
Vòng bi chèn (Insert Bearing): Vòng bi cầu tự lựa nhẹ, vòng trong kéo dài hai bên, tích hợp vít hãm (set screw) cố định trục.
-
Phớt chắn bụi & bôi trơn: Phớt cao su hai bên bảo vệ vòng bi, giữ mỡ bôi trơn và chống bụi bẩn. Mỡ bôi sẵn, có thể tra thêm qua đầu tra mỡ.
-
Khóa trục: Vít hãm trên vòng trong đảm bảo cố định trục, hạn chế dịch chuyển dọc trục khi máy vận hành.

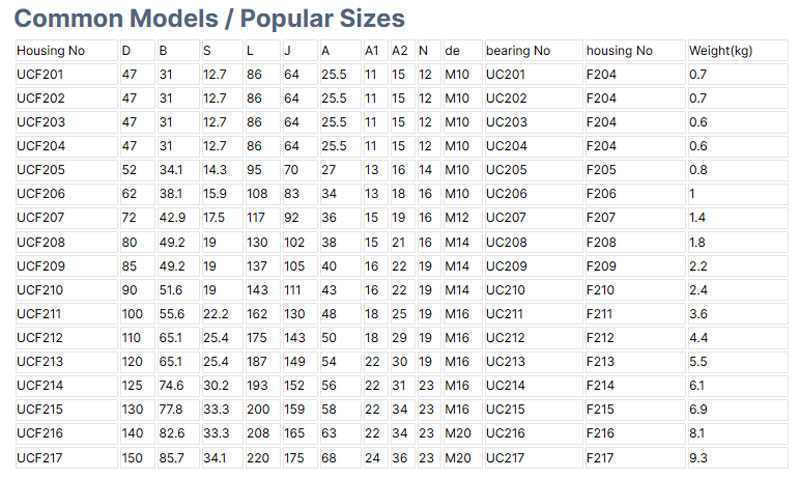

📐 Dải kích thước theo model
| Model | Đường kính trục (mm) |
|---|---|
| UCF203 | 17 mm |
| UCF204 | 20 mm |
| UCF205 | 25 mm |
| UCF206 | 30 mm |
| UCF207 | 35 mm |
| UCF208 | 40 mm |
| UCF209 | 45 mm |
| UCF210 | 50 mm |
Kích thước thân gối và tải trọng chịu được tăng dần theo từng model.
⚙️ Tính năng kỹ thuật
-
Chịu tải hướng tâm chủ yếu, có khả năng chịu tải dọc trục nhẹ.
-
Giảm rung, ổn định trục quay nhờ cấu trúc gang đúc và vòng bi chèn.
-
Dễ lắp đặt, tháo lắp nhanh nhờ mặt bích và vít hãm.
-
Phù hợp cho tốc độ quay trung bình và môi trường công nghiệp thông thường.
-
Tuổi thọ cao nhờ phớt kín và mỡ bôi trơn sẵn.
⭐ Ưu điểm
✔ Lắp đặt nhanh, cố định chắc chắn trên bệ hoặc khung
✔ Giảm rung và tiếng ồn trong hệ truyền động
✔ Phù hợp nhiều loại trục và tốc độ quay
✔ Dễ bảo trì và thay thế linh kiện
🏭 Ứng dụng
-
Hệ thống băng tải, dây chuyền sản xuất
-
Máy chế biến thực phẩm, máy đóng gói
-
Thiết bị nông nghiệp và máy công nghiệp nhẹ
-
Máy CNC, robot công nghiệp và thiết bị tự động hóa
