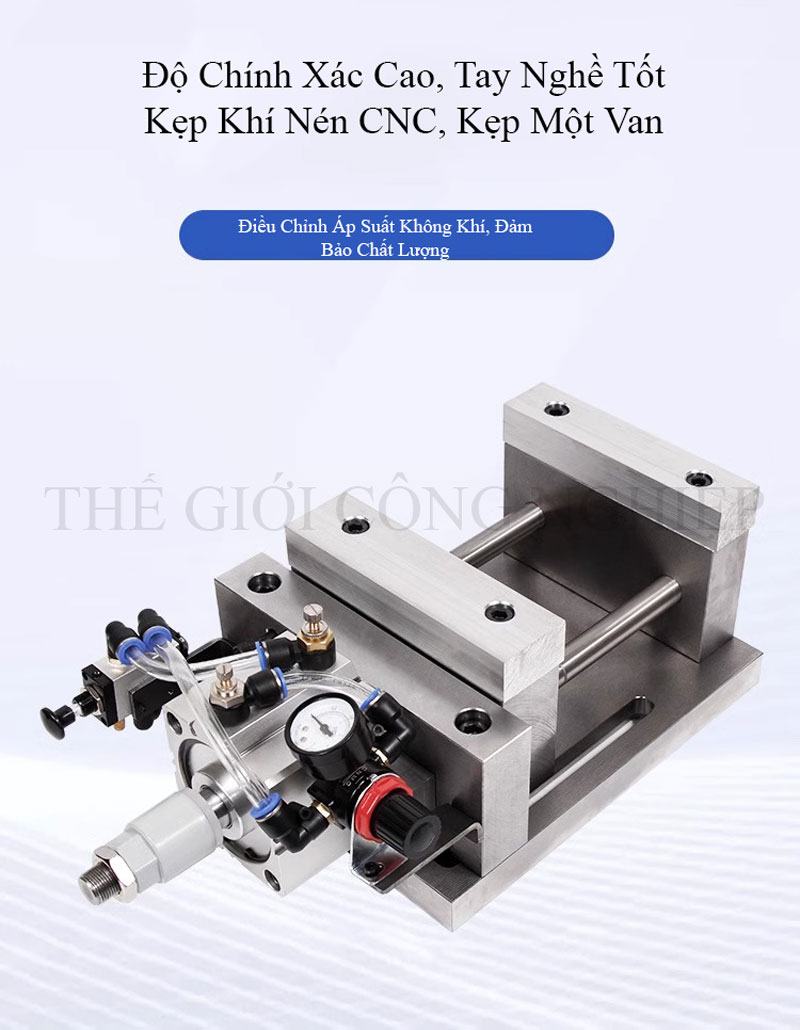

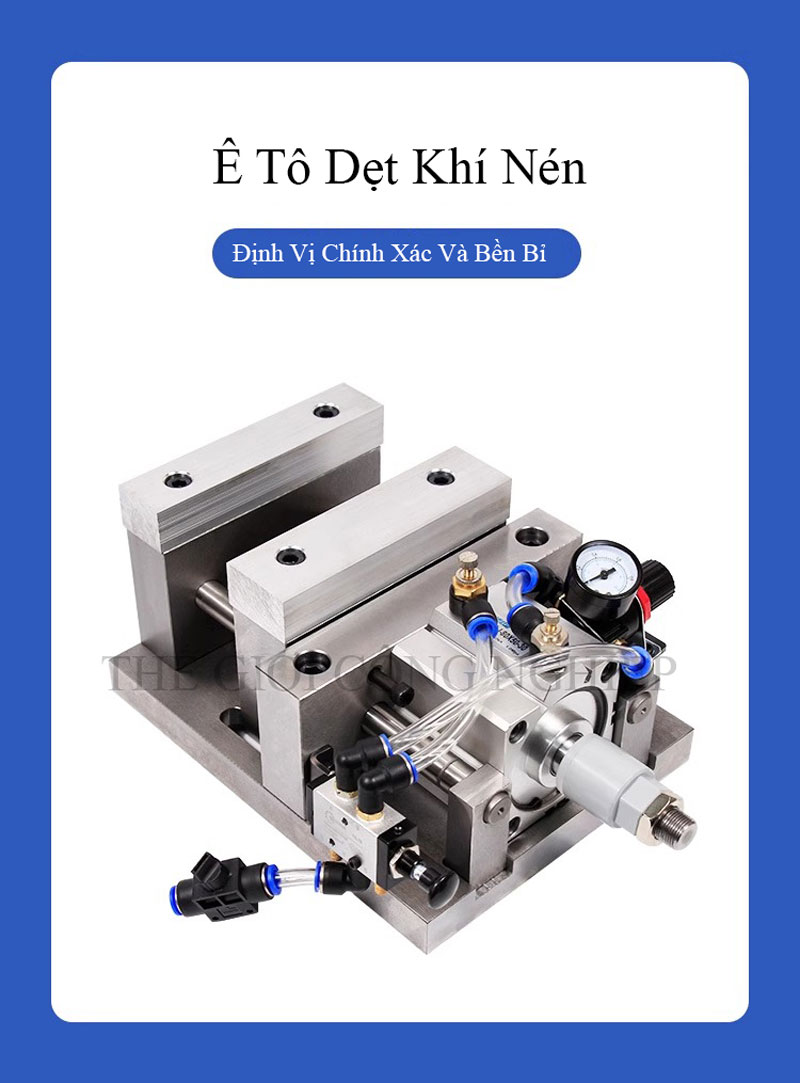

Ê tô kẹp tháo lắp nhanh khí nén cho máy CNC
1. Cấu tạo
Ê tô kẹp tháo lắp nhanh khí nén là thiết bị hỗ trợ gia công cơ khí trên máy CNC, giúp cố định phôi chắc chắn trong quá trình cắt gọt. Sản phẩm có cấu trúc gồm các bộ phận chính:
- Thân ê tô: Được chế tạo từ thép hợp kim hoặc gang cứng, đảm bảo độ cứng vững cao, chịu lực tốt.

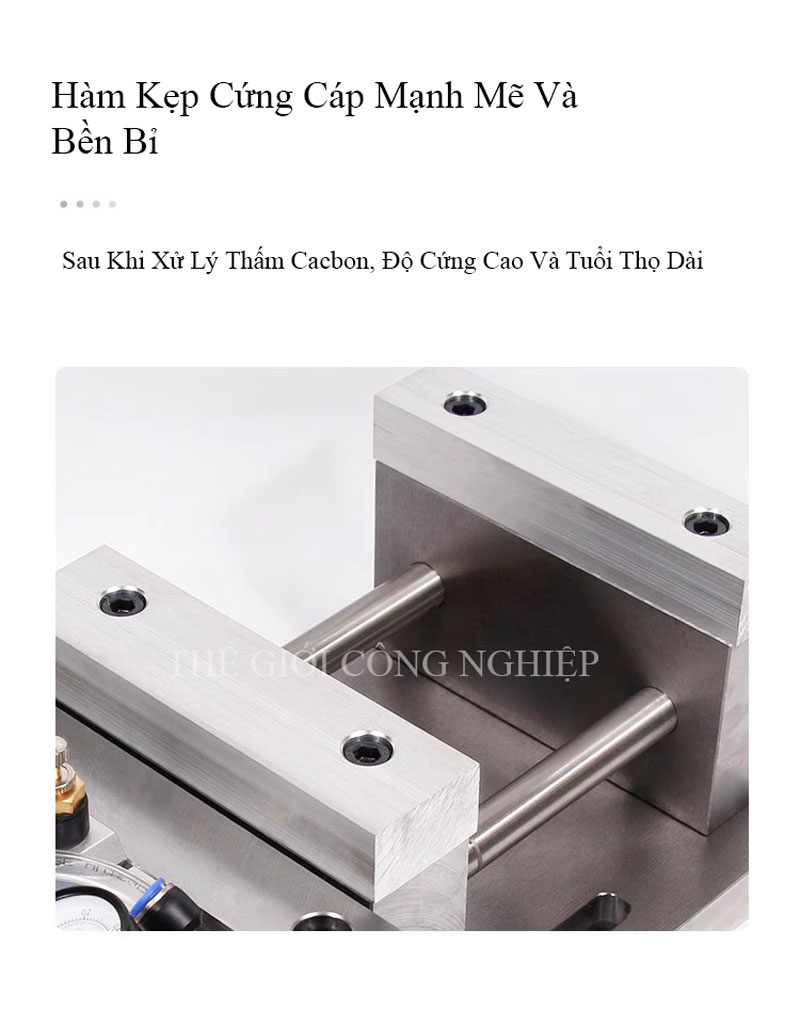

- Hàm kẹp: Có hai hàm (cố định và di động), thiết kế bề mặt nhám hoặc rãnh chống trượt để giữ phôi chắc chắn.
- Xi lanh khí nén: Được tích hợp bên trong hoặc bên ngoài để tạo lực kẹp mạnh mẽ, giúp mở và đóng hàm kẹp nhanh chóng.

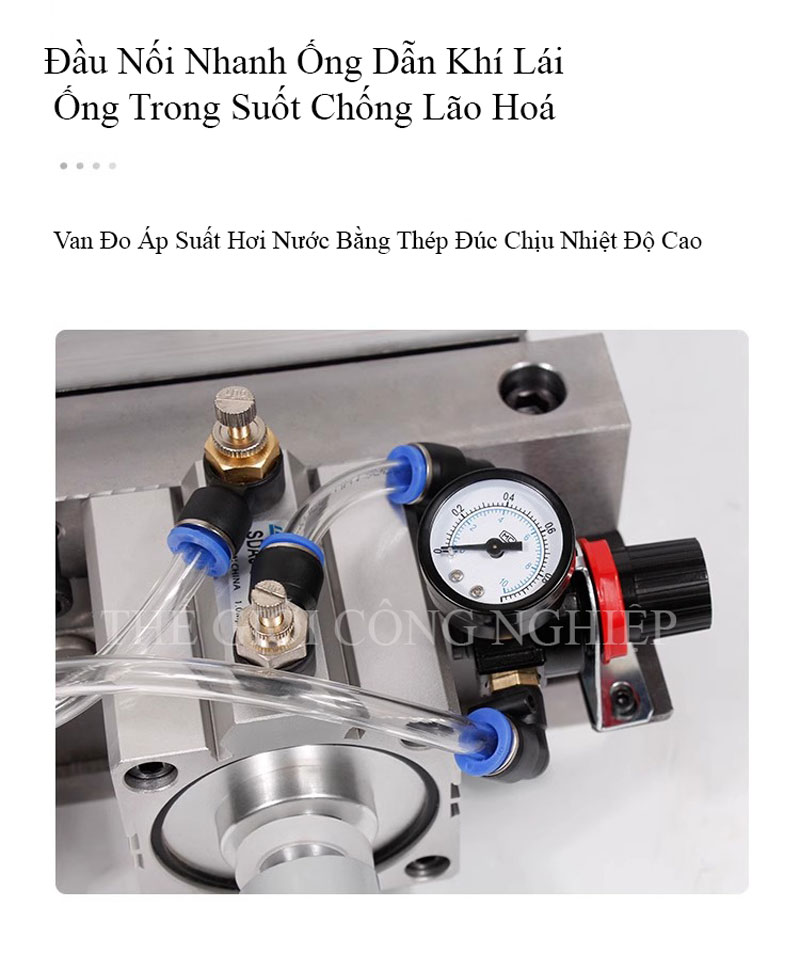

- Cổng cấp khí: Kết nối với hệ thống khí nén để điều khiển lực kẹp và tháo lắp phôi một cách tự động.
- Cơ cấu dẫn hướng: Giúp hàm kẹp di chuyển mượt mà, chính xác khi vận hành.
2. Chất liệu
Ê tô kẹp khí nén thường được làm từ thép hợp kim cứng hoặc gang cầu có độ bền cao, khả năng chống mài mòn và chịu lực tốt. Một số bộ phận quan trọng như hàm kẹp có thể được nhiệt luyện hoặc phủ hợp kim để tăng độ bền, chống gỉ và giảm ma sát.
3. Ứng dụng

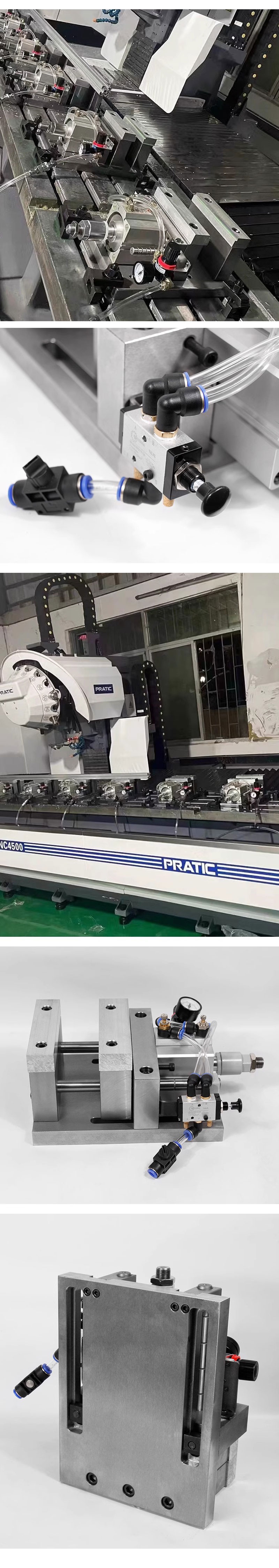

- Dùng trên máy CNC, máy phay, máy mài để cố định phôi khi gia công.
- Phù hợp với các dây chuyền sản xuất tự động hóa trong ngành cơ khí chính xác, gia công kim loại.
- Ứng dụng trong các xưởng gia công chi tiết cơ khí giúp tăng hiệu suất làm việc.
- Sử dụng trong gia công hàng loạt do khả năng tháo lắp nhanh, giảm thời gian set up.
4. Mô tả chi tiết
Ê tô kẹp tháo lắp nhanh khí nén là giải pháp tối ưu giúp nâng cao năng suất trong gia công CNC nhờ khả năng mở/đóng kẹp phôi tự động bằng khí nén, giảm thao tác thủ công. Hệ thống xi lanh khí nén giúp tạo lực kẹp mạnh mẽ, đồng đều, đảm bảo độ chính xác cao và hạn chế rung lắc trong quá trình gia công.
Cổng cấp khí tiêu chuẩn giúp dễ dàng kết nối với hệ thống khí nén sẵn có trong nhà xưởng. Một số dòng ê tô còn có cảm biến hành trình để kiểm soát trạng thái kẹp, hỗ trợ tích hợp vào hệ thống tự động. Ngoài ra, kích thước của ê tô đa dạng, phù hợp với nhiều loại phôi từ nhỏ đến lớn.
5. Ưu điểm
- Tháo lắp nhanh: Giảm thời gian setup, tăng hiệu suất gia công.
- Lực kẹp mạnh, ổn định: Hạn chế rung lắc, đảm bảo độ chính xác cao.
- Hoạt động tự động: Điều khiển bằng hệ thống khí nén, không cần tác động tay.
- Độ bền cao: Vật liệu thép hợp kim cứng, chịu mài mòn tốt.
- Phù hợp với CNC và tự động hóa: Dễ dàng tích hợp vào dây chuyền sản xuất hiện đại.
Sản phẩm này là lựa chọn lý tưởng cho các xưởng gia công cơ khí, giúp tối ưu quy trình sản xuất, giảm chi phí nhân công và nâng cao hiệu suất gia công CNC.
