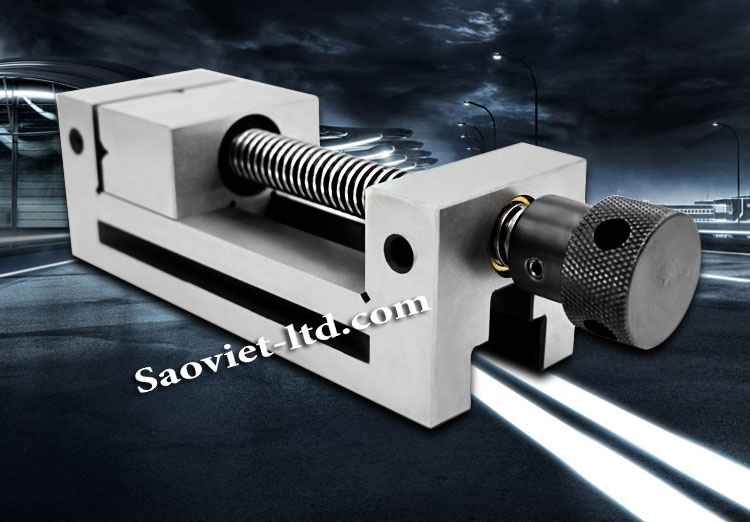

Mô tả chi tiết Ê Tô Gá Kẹp Máy Mài Độ Chính Xác Cao QGG
1. Cấu tạo và thiết kế
Ê tô gá kẹp máy mài độ chính xác cao QGG là thiết bị chuyên dụng được thiết kế để kẹp chặt phôi trong các công đoạn gia công mài chính xác, phay, đo kiểm trên máy công cụ như máy mài, máy phay, máy EDM (gia công tia lửa điện), máy đo CMM. Sản phẩm có độ chính xác cao, đảm bảo kẹp chặt phôi mà không gây biến dạng.
Cấu tạo chính bao gồm:
- Thân ê tô: Được gia công từ thép hợp kim chất lượng cao, có độ bền và độ chính xác cực kỳ cao.
- Má kẹp: Thiết kế phẳng, song song tuyệt đối, đảm bảo lực kẹp đồng đều, giữ chắc phôi mà không gây sai lệch.
- Hệ thống vít me: Được chế tạo tinh vi, giúp điều chỉnh lực kẹp nhẹ nhàng và chính xác.
- Đáy ê tô: Phay phẳng và song song hoàn hảo, đảm bảo khả năng gá đặt ổn định trên bàn máy.
- Bề mặt hoàn thiện: Được mài siêu phẳng, đạt độ nhám rất thấp giúp tăng độ chính xác khi làm việc.
2. Chất liệu
Ê tô QGG được sản xuất từ vật liệu cao cấp nhằm tối ưu độ bền và khả năng chống mài mòn:
- Thân ê tô: Thép hợp kim tôi cứng, có độ cứng đạt từ 58 - 62 HRC giúp chống biến dạng khi chịu lực lớn.
- Má kẹp: Được gia công mài chính xác, đảm bảo độ phẳng tuyệt đối và khả năng giữ phôi chắc chắn.
- Vít me: Làm từ thép hợp kim chống mài mòn, hoạt động trơn tru và có độ bền cao.
3. Ứng dụng
Ê tô QGG được sử dụng phổ biến trong các ngành cơ khí chính xác, gia công kim loại, đo kiểm chất lượng sản phẩm. Một số ứng dụng quan trọng bao gồm:
- Kẹp phôi trên máy mài để gia công bề mặt phẳng với độ chính xác cao.
- Gá kẹp trên máy phay CNC, máy EDM phục vụ gia công các chi tiết đòi hỏi độ chuẩn xác tuyệt đối.
- Dùng trong đo kiểm với các máy đo tọa độ CMM, giúp kiểm tra chính xác kích thước sản phẩm.
- Gá phôi để gia công các chi tiết khuôn mẫu, linh kiện chính xác trong sản xuất công nghiệp.
4. Mô tả chi tiết
Ê tô gá kẹp máy mài độ chính xác cao QGG là dòng ê tô chất lượng cao, được thiết kế đặc biệt để sử dụng trên máy mài, máy phay, máy EDM và các thiết bị đo kiểm chính xác. Sản phẩm có độ chính xác gia công cực cao, với bề mặt mài phẳng hoàn hảo, đảm bảo độ song song và vuông góc tuyệt đối. Hệ thống vít me hoạt động trơn tru, giúp điều chỉnh lực kẹp dễ dàng mà vẫn đảm bảo giữ chắc phôi.
Thiết kế chắc chắn, chống biến dạng giúp sản phẩm có tuổi thọ cao, phù hợp cho các công việc gia công cơ khí yêu cầu độ chính xác cao như chế tạo khuôn mẫu, linh kiện điện tử, sản xuất chi tiết máy.
5. Ưu điểm
- Độ chính xác cao, đảm bảo phôi được kẹp chắc chắn mà không bị xê dịch.
- Chất liệu cao cấp, giúp ê tô bền bỉ, không biến dạng trong quá trình sử dụng.
- Hệ thống vít me hoạt động mượt mà, dễ dàng điều chỉnh lực kẹp.
- Độ phẳng và độ vuông góc đạt chuẩn cao, hỗ trợ tối đa trong gia công chính xác.
- Ứng dụng đa dạng, có thể dùng cho nhiều loại máy công cụ khác nhau.
