🔩 1. Khái niệm & công dụng

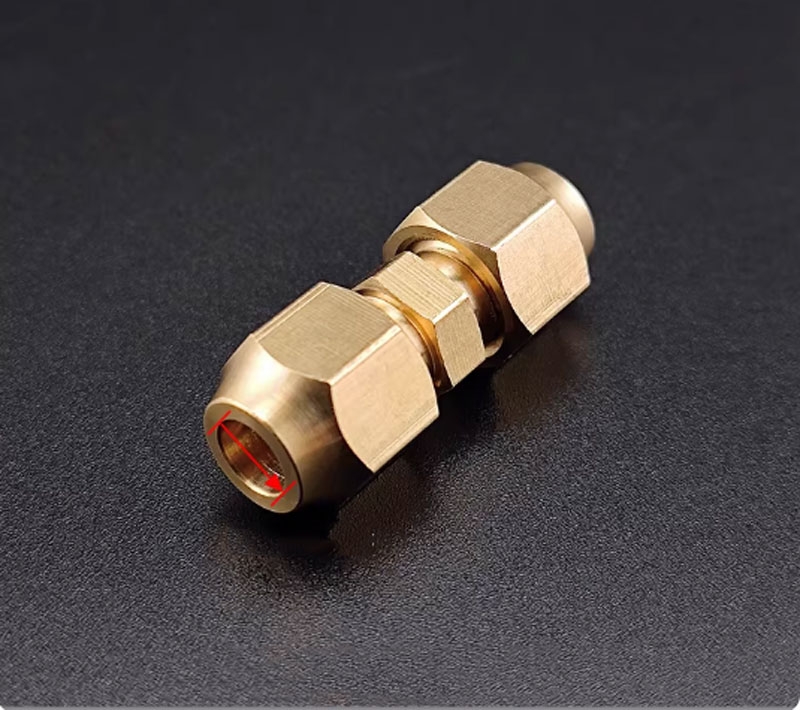

Đầu nối ống đồng ren ngoài 2 đầu là phụ kiện cơ khí dùng trong hệ thống lạnh và điều hòa không khí để kết nối hai đoạn ống dẫn môi chất lạnh (ống đồng hoặc ống nhôm) thông qua liên kết ren tiêu chuẩn.
Thiết bị đảm bảo độ kín khít cao, chịu áp lực tốt và duy trì lưu thông môi chất ổn định trong hệ thống.
🏗️ 2. Cấu tạo chi tiết
🔹 Thân đầu nối
-
Gia công từ đồng thau (brass) hoặc đồng nguyên chất.
-
Độ bền cơ học cao, chống ăn mòn, dẫn nhiệt tốt.
-
Bề mặt mạ niken (tùy loại) giúp chống oxy hóa và tăng tuổi thọ.
🔹 Hai đầu ren ngoài
-
Thiết kế ren ngoài ở cả hai đầu theo tiêu chuẩn SAE/UNF hoặc BSP.
-
Gia công chính xác giúp siết chặt, chống rò rỉ.
-

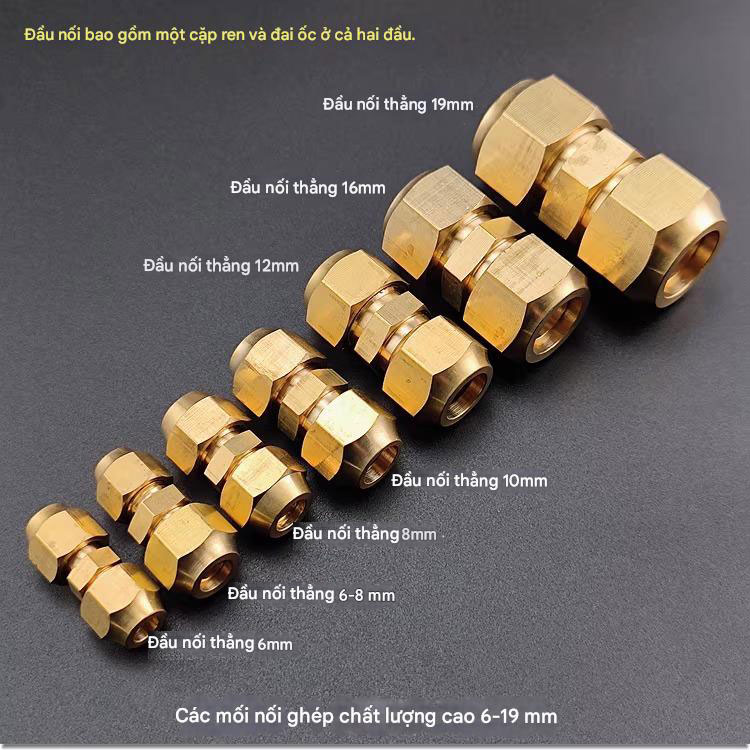

Có thể kết hợp với ê-cu loe (flare nut) hoặc khớp nối phù hợp.
🔹 Lỗ dẫn môi chất
-
Lòng trong gia công nhẵn giúp giảm tổn thất áp suất.
-
Đảm bảo lưu lượng môi chất lạnh ổn định.
🔹 Vòng đệm kín (tùy loại)
-
Sử dụng gioăng cao su chịu lạnh hoặc đệm kim loại.
-
Tăng độ kín và chống rò rỉ môi chất.

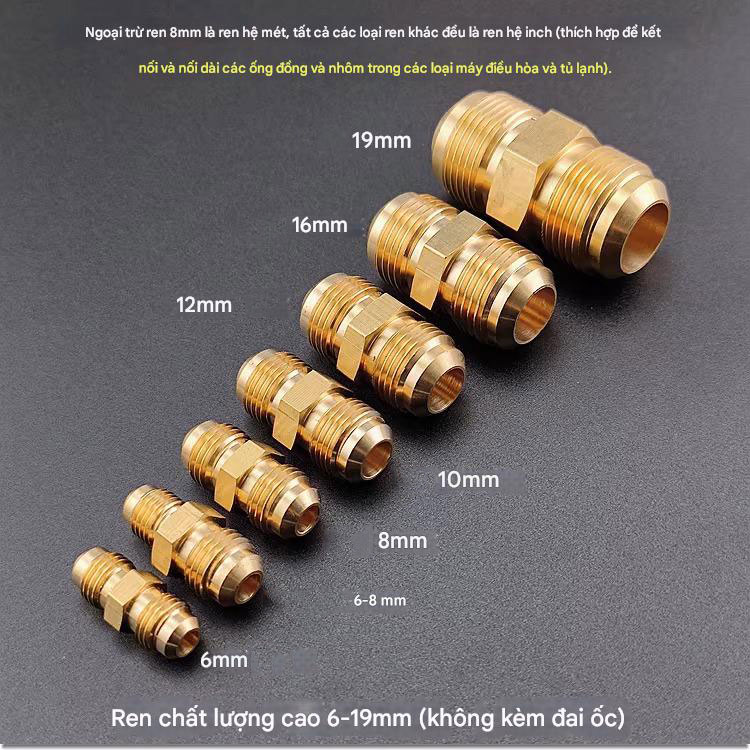

📏 3. Kích thước & tiêu chuẩn phổ biến
Phù hợp với các cỡ ống thông dụng trong hệ lạnh:
-
1/4"
-
3/8"
-
1/2"
-
5/8"
-
3/4"
-
7/8"
Ren được gia công theo tiêu chuẩn quốc tế đảm bảo lắp ghép tương thích.
❄️ 4. Ứng dụng thực tế
✔ Hệ thống điều hòa không khí dân dụng & công nghiệp
✔ Kho lạnh, tủ đông, hệ thống bảo quản thực phẩm
✔ Hệ thống làm lạnh công nghiệp, chiller
✔ Hệ thống dẫn gas lạnh cho máy lạnh trung tâm VRV/VRF
✔ Kết nối đường ống môi chất R22, R32, R410A…
⭐ 5. Ưu điểm nổi bật
✔ Độ kín cao, hạn chế rò rỉ gas lạnh
✔ Chịu áp suất và nhiệt độ cao trong hệ lạnh
✔ Chống ăn mòn và oxy hóa tốt
✔ Lắp đặt nhanh, dễ thay thế và bảo trì
✔ Tương thích với nhiều loại ống đồng & nhôm
⚙️ 6. Thông số kỹ thuật điển hình
| Thông số | Giá trị tham khảo |
|---|---|
| Vật liệu | Đồng thau / đồng |
| Áp suất làm việc | ≤ 4.5 MPa (tùy loại) |
| Nhiệt độ làm việc | -40°C đến +120°C |
| Kiểu ren | SAE / UNF / BSP |
| Môi chất sử dụng | R22, R134a, R410A, R32… |
🔧 7. Hướng dẫn lắp đặt & lưu ý
✔ Làm sạch đầu ống trước khi kết nối
✔ Siết ren đúng lực để tránh rò rỉ hoặc hỏng ren
✔ Kiểm tra độ kín bằng thử áp hoặc dung dịch phát hiện rò rỉ
✔ Không tái sử dụng khi ren bị mòn hoặc biến dạng
✔ Sử dụng băng tan hoặc gioăng phù hợp nếu hệ thống yêu cầu
🧠 8. Lưu ý lựa chọn
👉 Chọn đúng kích thước theo đường kính ống
👉 Ưu tiên loại có mạ chống oxy hóa nếu dùng ngoài trời
👉 Hệ thống áp suất cao nên chọn loại đồng dày, ren chính xác cao
