1. Cấu tạo:
Chốt khóa cài có lò xo tự hồi là loại cơ cấu khóa đơn giản, hoạt động dựa trên nguyên lý đẩy – rút bằng lò xo đàn hồi. Cấu tạo cơ bản gồm:
-
Thân chốt (vỏ ngoài):
-
Hình trụ tròn hoặc chữ nhật, có thể có vòng ren hoặc lỗ bắt vít để cố định lên bề mặt thiết bị.
-
-
Chốt trượt (phần cài):
-
Là một thanh trụ có đầu vát hoặc đầu tròn, dùng để định vị, khóa hoặc cài vào vị trí tương ứng trên bộ phận chuyển động.
-
Chạy trượt trong thân chốt và được đẩy bằng lò xo.
-
-
Lò xo bên trong:
-
Lò xo nén giúp đẩy chốt về vị trí khóa sau khi rút ra, tạo hiệu ứng "tự hồi" – giữ chốt luôn ở trạng thái an toàn.
-
-
Tay nắm hoặc núm kéo:
-
Gắn ở đầu chốt trượt để dễ dàng thao tác rút ra hoặc kéo vào. Có thể là vòng tròn, tay gạt, núm nhựa hoặc inox.
-
2. Vật liệu chế tạo:
-
Chốt và thân:
-
Thép mạ kẽm, thép không gỉ (inox 201/304/316), hoặc hợp kim nhôm tùy yêu cầu về môi trường sử dụng.
-
Với phiên bản dùng trong thực phẩm, y tế – thường sử dụng Inox 304 hoặc 316.
-
-
Lò xo:
-
Thép đàn hồi carbon hoặc inox – đảm bảo lực đẩy ổn định và tuổi thọ cao.
-
-
Tay nắm:
-
Nhựa kỹ thuật (PA, ABS...) hoặc thép/inox, tùy phiên bản.
-
3. Nguyên lý hoạt động:
-
Khi kéo tay nắm, chốt trượt sẽ rút vào bên trong thân chốt nhờ lực tay.
-
Khi thả ra, lò xo đẩy chốt trượt bật ra ngoài, trở lại vị trí cài ban đầu.
-
Chốt sẽ khóa hoặc định vị chi tiết cơ khí tại đúng vị trí cần giữ, đảm bảo an toàn hoặc cố định khi thiết bị đang làm việc.

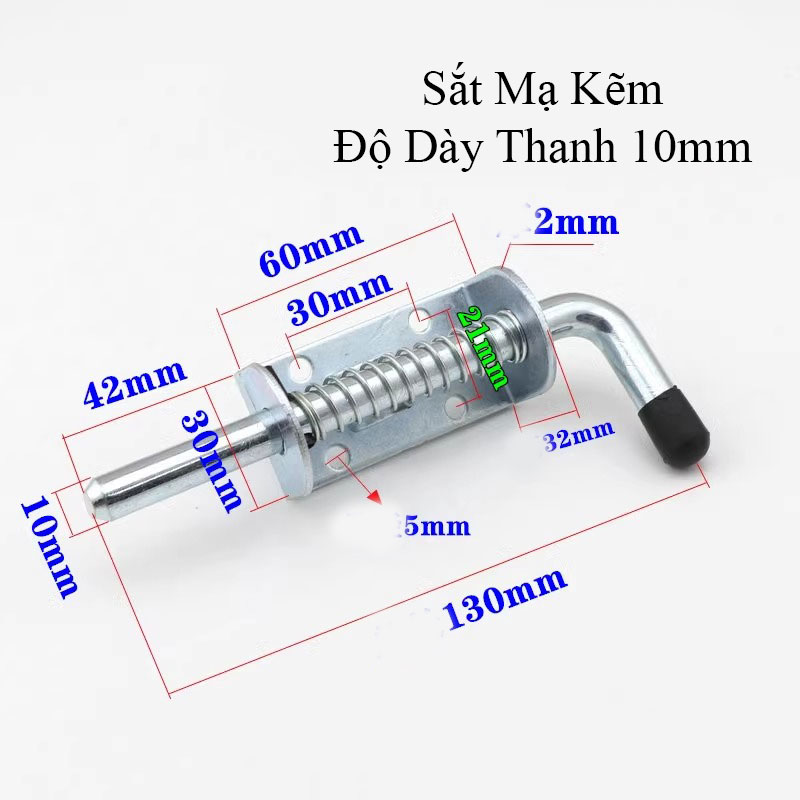

4. Thông số kỹ thuật phổ biến:
-
Đường kính chốt: 4mm – 20mm
-
Chiều dài tổng thể: 30mm – 120mm
-
Lực lò xo: nhẹ, trung bình, hoặc mạnh (tùy ứng dụng)
-
Kiểu đầu chốt: đầu vát, đầu tròn, đầu nhọn, hoặc đầu định vị đặc biệt
-
Kiểu lắp: bằng ren, bằng vít hoặc lắp trượt trong rãnh
5. Ứng dụng:
-
Khóa vị trí trượt hoặc bản lề trong máy móc công nghiệp
-
Định vị bàn gá, má kẹp, tay gắp robot, kết cấu cơ khí tự động
-
Cửa tủ, thùng, nắp máy, thiết bị đóng mở nhanh
-
Các cơ cấu cần tháo – lắp nhanh, linh hoạt và an toàn
6. Ưu điểm:
-
Cơ chế tự hồi bằng lò xo tiện lợi và an toàn
-
Thao tác nhanh, không cần công cụ hỗ trợ
-
Độ chính xác cao trong việc định vị và giữ khóa
-
Nhiều lựa chọn về kiểu dáng, vật liệu và kích thước
-
Độ bền cao, hoạt động ổn định trong môi trường rung động
