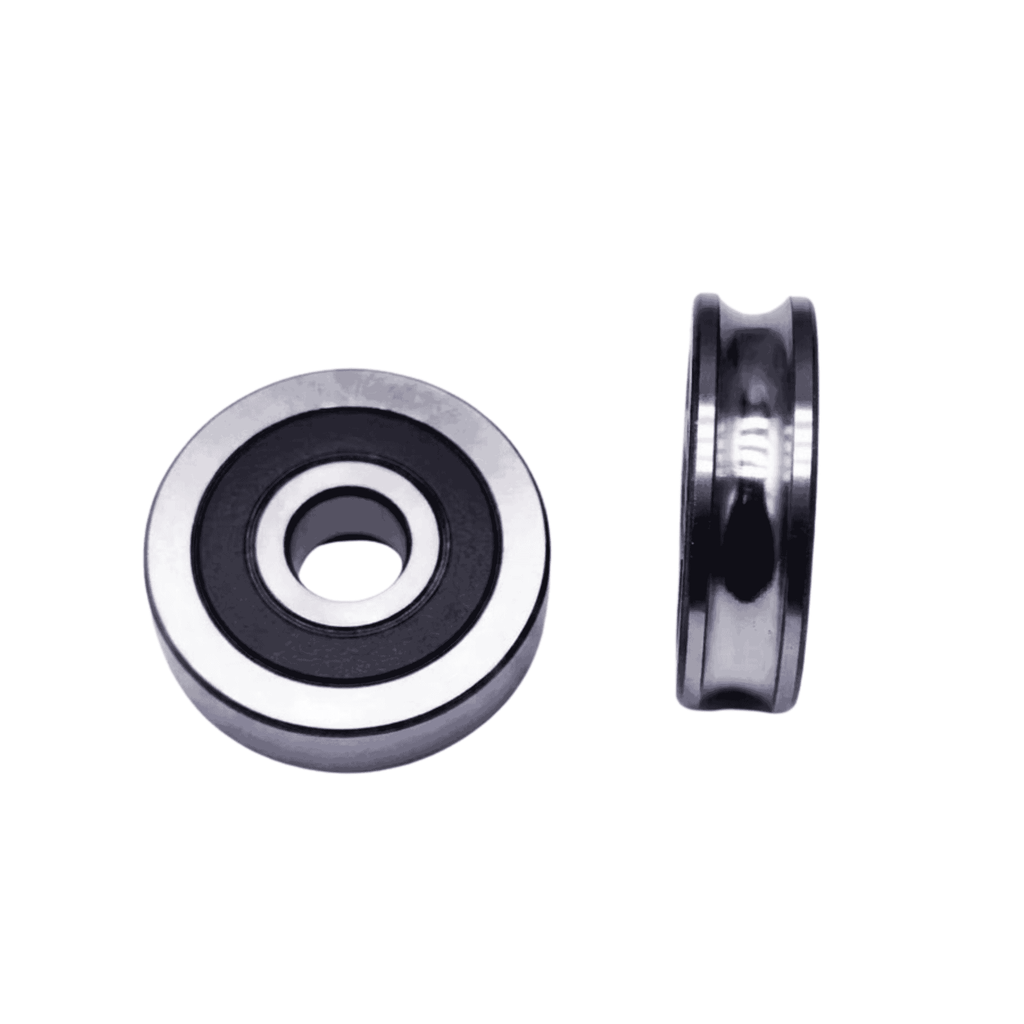

Vòng bi rãnh chữ U 5/8/10/12/15mm – Con lăn dẫn hướng tuyến tính

Vòng bi rãnh chữ U 5/8/10/12/15mm – Con lăn dẫn hướng tuyến tính

Đặc điểm

Vòng bi rãnh chữ U 5/8/10/12/15mm là loại vòng bi được thiết kế với rãnh dẫn hướng hình chữ U trên vòng ngoài, thường được sử dụng làm con lăn dẫn hướng cho các cơ cấu chuyển động tuyến tính. Thiết kế rãnh U giúp vòng bi bám và di chuyển ổn định trên thanh dẫn hướng, dây dẫn hoặc bề mặt định hướng phù hợp.

• Thiết kế vòng ngoài có rãnh chữ U, hỗ trợ định hướng và giữ quỹ đạo chuyển động.

• Có nhiều lựa chọn đường kính trong 5mm, 8mm, 10mm, 12mm và 15mm, thuận tiện lựa chọn theo kết cấu máy.

• Vòng ngoài được gia công tương đối chính xác, giúp con lăn vận hành ổn định.

• Kết cấu nhỏ gọn, dễ lắp đặt và thay thế.

• Khả năng chịu tải tốt theo phương làm việc phù hợp.

• Chuyển động lăn giúp giảm ma sát so với cơ cấu trượt trực tiếp.

• Phù hợp với các cơ cấu cần dẫn hướng, định vị và chuyển động tuyến tính.

• Có thể sử dụng độc lập hoặc kết hợp với trục, bu lông, giá đỡ và hệ thống dẫn hướng.

Cấu tạo

Vòng bi rãnh chữ U được cấu tạo từ các bộ phận chính:

Vòng trong: Là bộ phận trung tâm của vòng bi, có lỗ với các kích thước 5/8/10/12/15mm tùy phiên bản, dùng để lắp với trục hoặc bu lông.

Vòng ngoài: Có dạng hình trụ và được tạo rãnh chữ U ở phần tiếp xúc bên ngoài. Rãnh này giúp vòng bi chạy theo thanh hoặc đường dẫn hướng tương ứng.

Hệ thống bi: Các viên bi được bố trí giữa vòng trong và vòng ngoài, có nhiệm vụ tạo chuyển động lăn và giảm ma sát khi vòng bi quay.

Vòng cách: Giữ khoảng cách tương đối đều giữa các viên bi, hỗ trợ bi chuyển động ổn định và hạn chế va chạm giữa các viên bi.

Rãnh lăn: Là vị trí tiếp xúc giữa bi với vòng trong và vòng ngoài, đảm bảo quá trình truyền tải và chuyển động lăn diễn ra ổn định.

Nguyên lý hoạt động

Khi vòng bi được lắp vào trục hoặc bu lông và tiếp xúc với thanh dẫn hướng, lực tác động lên cơ cấu sẽ được truyền qua vòng ngoài của vòng bi.

Khi cơ cấu di chuyển, vòng ngoài có rãnh chữ U lăn trên đường dẫn hướng. Đồng thời, các viên bi bên trong lăn giữa vòng trong và vòng ngoài, giúp giảm ma sát và tạo chuyển động tương đối êm.

Rãnh chữ U có tác dụng giữ vòng bi bám theo đường dẫn, hạn chế hiện tượng lệch khỏi quỹ đạo trong quá trình chuyển động. Khi vòng bi quay liên tục, hệ thống bi tuần hoàn theo quỹ đạo bên trong vòng bi, giúp duy trì khả năng quay ổn định.

Nhờ nguyên lý chuyển động lăn, sản phẩm có thể hỗ trợ cơ cấu di chuyển nhẹ nhàng, giảm tổn hao do ma sát và nâng cao độ ổn định của hệ thống dẫn hướng.

Công dụng

Vòng bi rãnh chữ U 5/8/10/12/15mm – Con lăn dẫn hướng tuyến tính có thể được sử dụng trong:

• Cơ cấu dẫn hướng và chuyển động tuyến tính.

• Máy CNC, máy khắc và máy gia công tự động.

• Máy cắt laser, máy cắt plasma và thiết bị tự động hóa.

• Bàn trượt, cơ cấu trượt và cơ cấu định vị.

• Hệ thống cửa trượt, cửa tự động và cơ cấu đóng mở.

• Máy đóng gói, máy lắp ráp và dây chuyền sản xuất.

• Cơ cấu con lăn dẫn hướng cho thiết bị cơ khí.

• Robot, máy tự động và các cơ cấu cần chuyển động theo đường thẳng.

• Các thiết bị DIY, máy chế tạo nhỏ và hệ thống cơ khí tùy chỉnh.

Cam kết

• Cam kết cung cấp đúng kích thước đường kính trong khách hàng lựa chọn: 5mm, 8mm, 10mm, 12mm hoặc 15mm.

• Sản phẩm được kiểm tra tình trạng bên ngoài trước khi đóng gói và giao hàng.

• Hỗ trợ tư vấn lựa chọn kích thước vòng bi phù hợp với trục và cơ cấu dẫn hướng.

• Hỗ trợ khách hàng lựa chọn sản phẩm theo nhu cầu sử dụng thực tế.

• Đóng gói cẩn thận, hạn chế va đập và bụi bẩn trong quá trình vận chuyển.

• Tư vấn cách lắp đặt và sử dụng để vòng bi đạt hiệu quả vận hành tốt.

• Cam kết hỗ trợ khách hàng trong quá trình sử dụng và thay thế sản phẩm.
