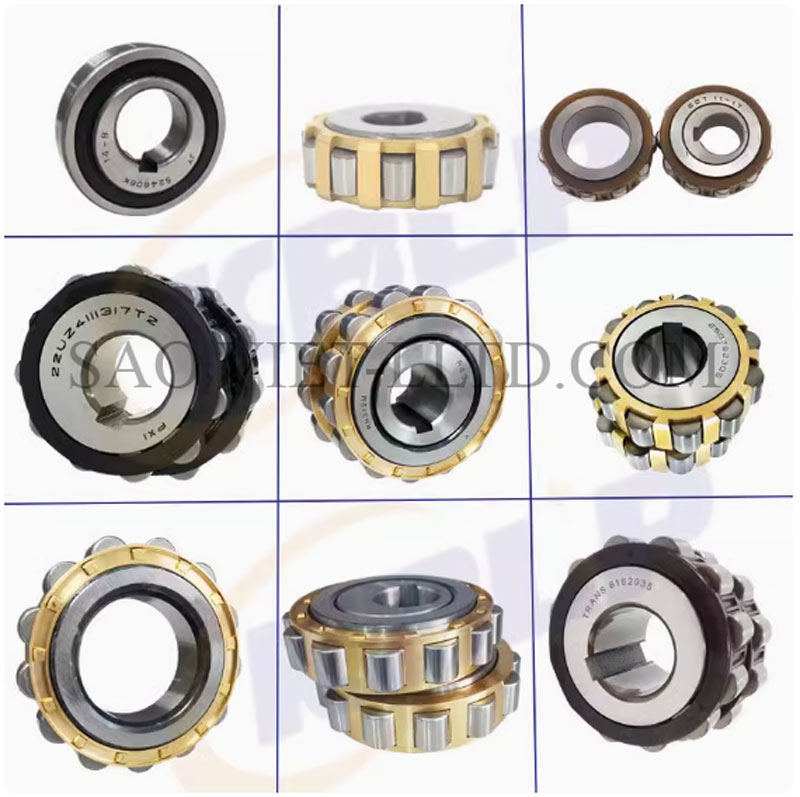

Mô tả chi tiết Vòng bi lệch tâm giảm tốc TRANS 6110608 – 6142125 – 61659 – 6162935 – 6111115
Vòng bi lệch tâm dòng TRANS là loại vòng bi đặc biệt được sử dụng phổ biến trong các cơ cấu truyền động và hộp giảm tốc. Khác với vòng bi thông thường, loại này có kết cấu vòng trong lệch tâm so với vòng ngoài, nhờ đó tạo ra chuyển động lệch tâm phục vụ cho các cơ cấu giảm tốc cycloidal hoặc các hệ thống truyền lực yêu cầu dao động nhỏ và chính xác.
1. Cấu tạo
-
Vòng ngoài: chế tạo từ thép hợp kim chịu tải, bề mặt được tôi cứng, chống mài mòn.
-
Vòng trong lệch tâm: được thiết kế lệch so với vòng ngoài, tạo chuyển động đặc thù khi làm việc.
-
Con lăn trụ: sắp xếp đều quanh vòng bi, giúp chịu lực hướng kính lớn.
-
Lồng giữ (cage): thường làm bằng đồng hoặc thép dập, giữ ổn định con lăn, giảm ma sát và tiếng ồn.
-
Độ cứng: trung bình đạt 59–63 HRC, đảm bảo tuổi thọ và khả năng chịu tải cao.

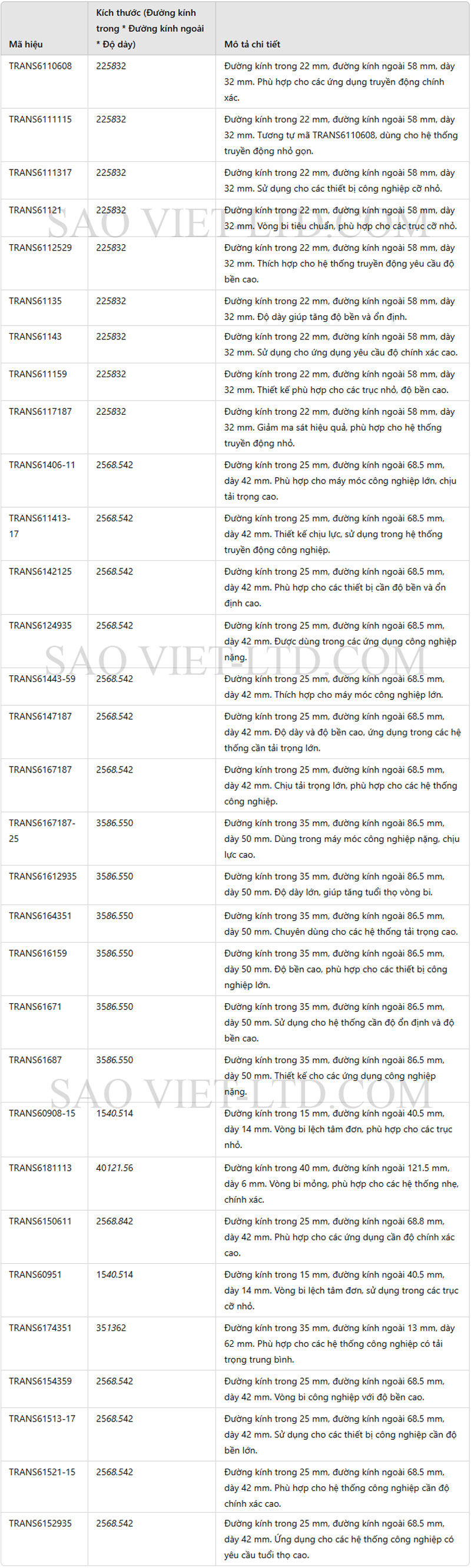

2. Thông số một số mã điển hình
-
TRANS 6110608: kích thước 15 × 40.5 × 32 mm, thép GCr15, cage đồng.
-
TRANS 6142125: kích thước 35 × 39 × 25 mm, loại lệch tâm toàn phần.
-

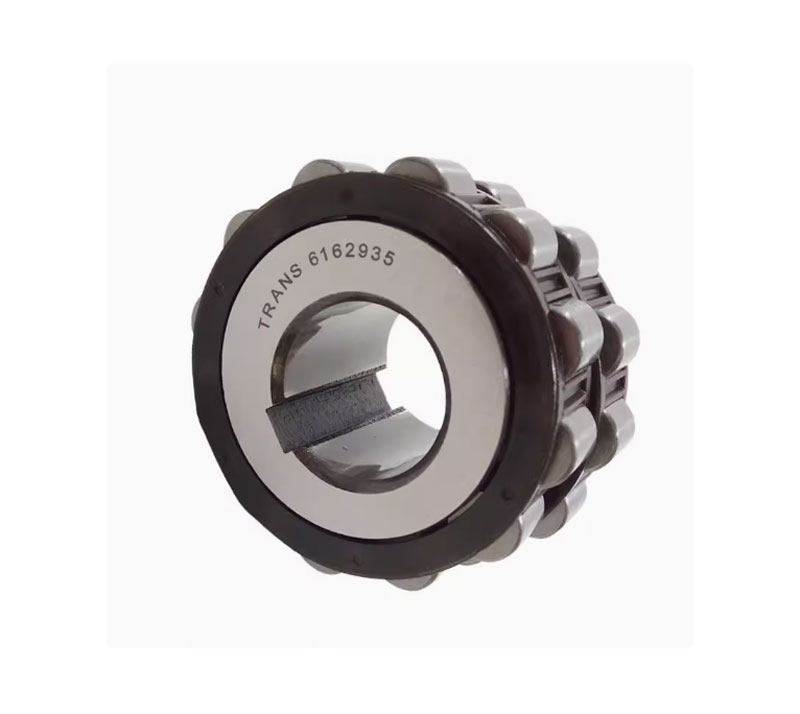

TRANS 6162935: kích thước 35 × 86 × 50 mm, dùng cho hộp giảm tốc tải lớn.
-
TRANS 6111115: kích thước 22 × 58 × 32 mm, vòng bi lệch tâm brass cage.
-
TRANS 61659: thuộc cùng dòng vòng bi lệch tâm, thông số tương đương các mã trên (thường dùng trong cụm giảm tốc trung bình – tải vừa).
3. Ứng dụng
-
Sử dụng trong hộp giảm tốc cycloidal hoặc hộp giảm tốc chính xác cao, nơi cần cơ cấu lệch tâm.
-
Xuất hiện trong các máy móc công nghiệp nặng, thiết bị cơ khí chính xác, hệ thống truyền động tự động, máy nén, robot công nghiệp và thiết bị chế tạo khuôn.
-
Đảm bảo truyền động êm, giảm rung, tăng tuổi thọ cụm máy.
4. Ưu điểm
-
Thiết kế chuyên dụng cho tải trọng hướng kính cao.
-
Chịu được va đập và dao động nhờ cấu tạo lệch tâm.
-
Độ chính xác cao, hoạt động ổn định lâu dài.
-
Lắp đặt dễ dàng trong các hộp giảm tốc chuẩn.
