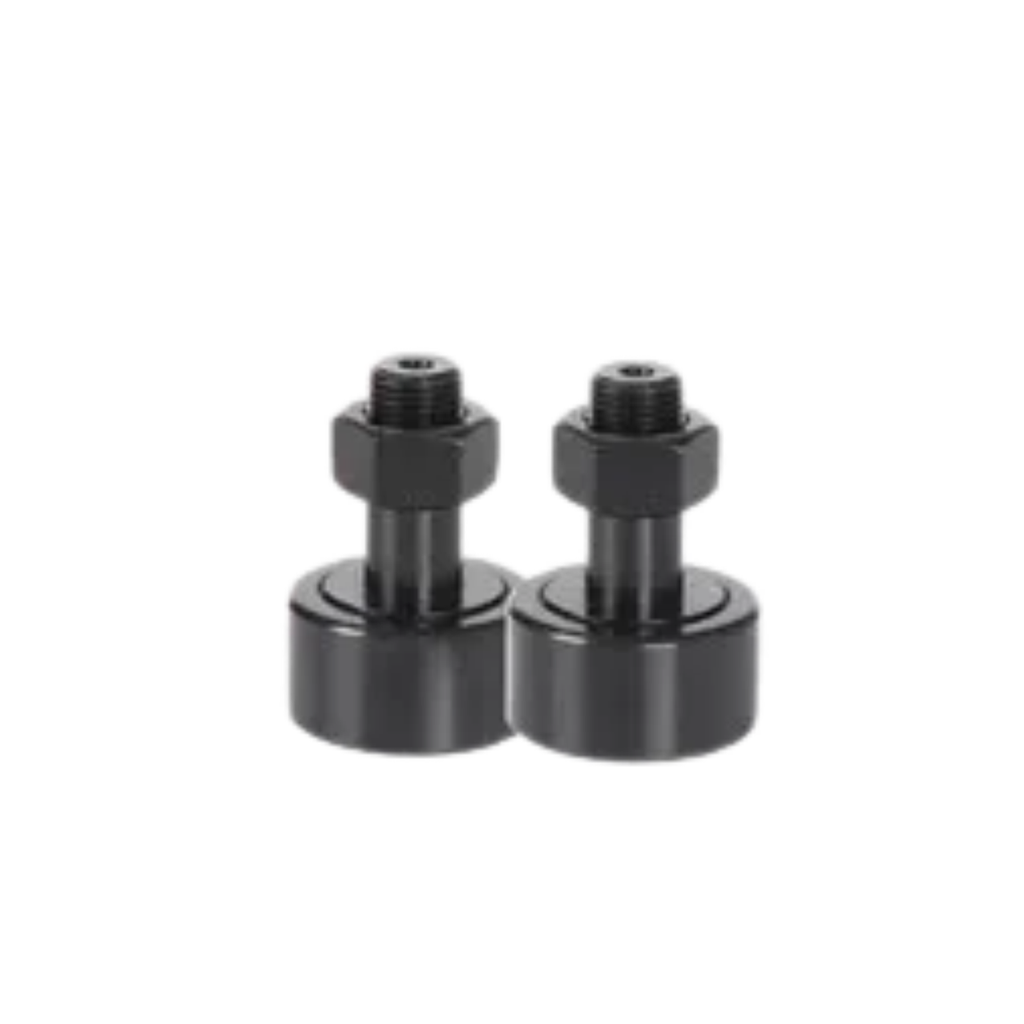

Vòng bi IKO dòng CRH

Vòng bi IKO dòng CRH

Đặc điểm

Vòng bi IKO dòng CRH là loại con lăn dẫn hướng được thiết kế cho các cơ cấu chuyển động và dẫn hướng trong máy móc công nghiệp. Sản phẩm có kết cấu chắc chắn, khả năng chịu tải tốt và phù hợp với các ứng dụng cần chuyển động lăn ổn định.

• Thiết kế dạng con lăn dẫn hướng, phù hợp với các cơ cấu chuyển động tuyến tính hoặc cam.

• Kết cấu nhỏ gọn, chắc chắn, thuận tiện lắp đặt trong không gian hạn chế.

• Khả năng chịu tải tốt, phù hợp với các cơ cấu máy hoạt động liên tục.

• Bề mặt con lăn được thiết kế để tiếp xúc trực tiếp với ray hoặc bề mặt dẫn hướng.

• Giảm ma sát so với cơ cấu trượt trực tiếp, hỗ trợ chuyển động êm và ổn định.

• Độ cứng vững tốt, giúp hạn chế rung động và sai lệch trong quá trình vận hành.

• Phù hợp với nhiều loại máy móc, thiết bị tự động hóa và cơ cấu truyền động.

Cấu tạo

Vòng bi IKO dòng CRH gồm các bộ phận chính:

Vòng ngoài/con lăn: Là bộ phận tiếp xúc trực tiếp với ray, cam hoặc bề mặt dẫn hướng. Bộ phận này chịu tải và thực hiện chuyển động lăn.

Vòng trong: Được bố trí tại tâm vòng bi, tạo vị trí liên kết với trục hoặc chốt lắp đặt.

Các phần tử lăn: Được bố trí giữa vòng trong và vòng ngoài, có nhiệm vụ truyền tải và tạo chuyển động lăn với ma sát thấp.

Vòng cách: Giúp duy trì khoảng cách tương đối đều giữa các phần tử lăn, hỗ trợ vòng bi vận hành ổn định.

Cơ cấu làm kín: Giúp hạn chế bụi bẩn, tạp chất xâm nhập vào bên trong và hỗ trợ duy trì chất bôi trơn.

Nguyên lý hoạt động

Khi vòng bi IKO CRH được lắp trên trục hoặc chốt và tiếp xúc với ray, cam hoặc bề mặt dẫn hướng, tải trọng từ cơ cấu máy được truyền qua vòng ngoài và các phần tử lăn vào vòng trong và trục.

Khi cơ cấu chuyển động, vòng ngoài quay hoặc lăn trên bề mặt tiếp xúc. Các phần tử lăn bên trong di chuyển giữa vòng trong và vòng ngoài, biến ma sát trượt thành ma sát lăn, từ đó giảm lực cản và hỗ trợ chuyển động ổn định.

Trong quá trình vận hành, vòng ngoài đảm nhiệm chức năng dẫn hướng và chịu tải, trong khi các phần tử lăn giúp truyền lực và duy trì chuyển động quay. Nhờ vậy, vòng bi có thể hoạt động ổn định trong các cơ cấu dẫn hướng và truyền động phù hợp.

Công dụng

Vòng bi IKO dòng CRH được sử dụng trong:

• Cơ cấu dẫn hướng tuyến tính và cơ cấu chuyển động.

• Hệ thống con lăn dẫn hướng trong máy công nghiệp.

• Cơ cấu cam và cơ cấu truyền động.

• Máy CNC, máy gia công và thiết bị tự động hóa.

• Robot công nghiệp và máy lắp ráp tự động.

• Máy đóng gói, máy cấp phôi và dây chuyền sản xuất.

• Cơ cấu nâng, kéo, đẩy và định vị.

• Các thiết bị cơ khí yêu cầu con lăn có khả năng chịu tải và vận hành ổn định.

Cam kết

• Cam kết cung cấp đúng vòng bi IKO dòng CRH theo mã và kích thước khách hàng lựa chọn.

• Kiểm tra ngoại quan, bề mặt con lăn và tình trạng sản phẩm trước khi đóng gói.

• Hỗ trợ tư vấn lựa chọn mã CRH phù hợp với tải trọng và cơ cấu lắp đặt.

• Hỗ trợ kiểm tra kích thước trục, chốt và bề mặt dẫn hướng tương thích.

• Đóng gói cẩn thận, hạn chế va đập, bụi bẩn và ảnh hưởng đến bề mặt vòng bi trong quá trình vận chuyển.

• Hỗ trợ tư vấn lắp đặt, bôi trơn và bảo quản sản phẩm đúng cách.

• Cam kết hỗ trợ khách hàng trong quá trình lựa chọn, lắp đặt và sử dụng sản phẩm.

Lưu ý: Dòng CRH có nhiều mã với kích thước và cấu hình khác nhau. Khi đặt hàng nên đối chiếu mã đầy đủ, đường kính trong, đường kính ngoài, chiều rộng và kiểu lắp để đảm bảo tương thích với thiết bị.
