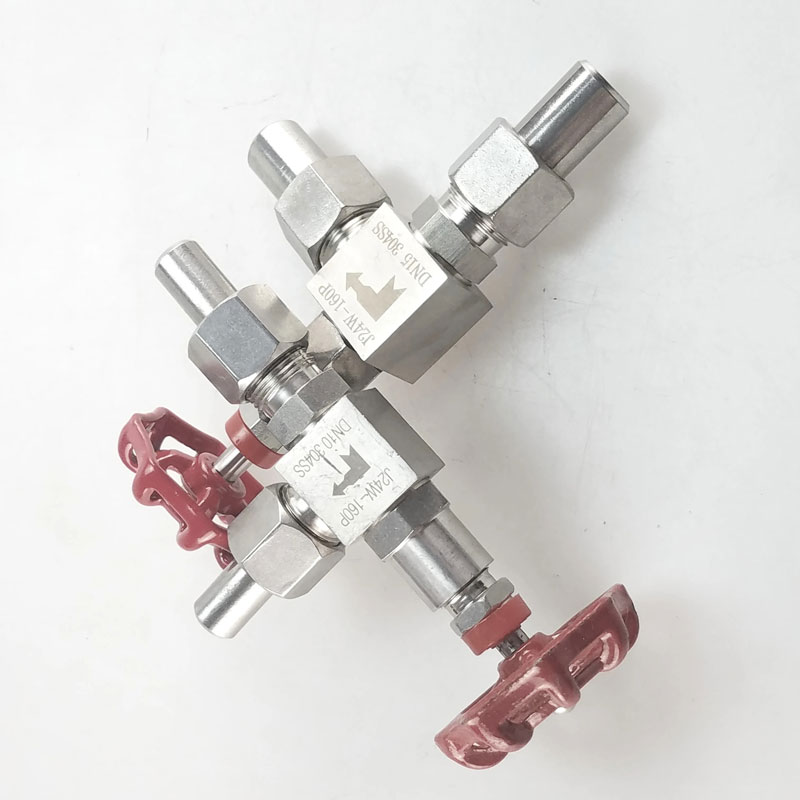

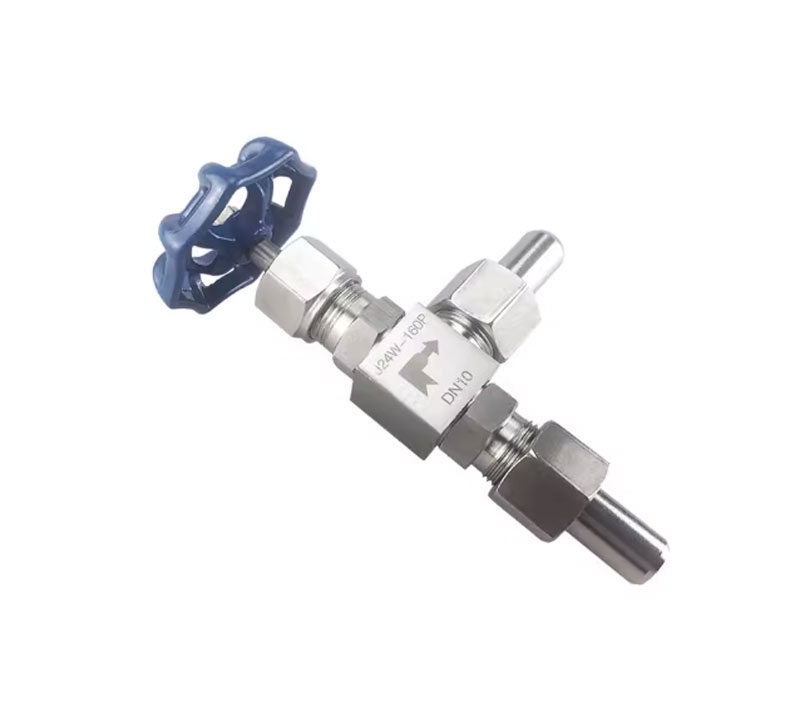

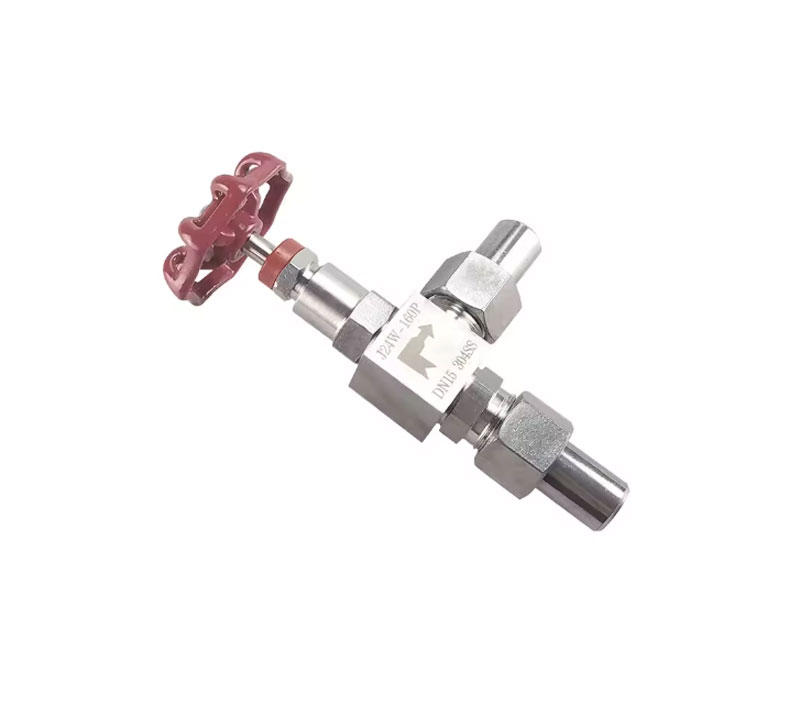

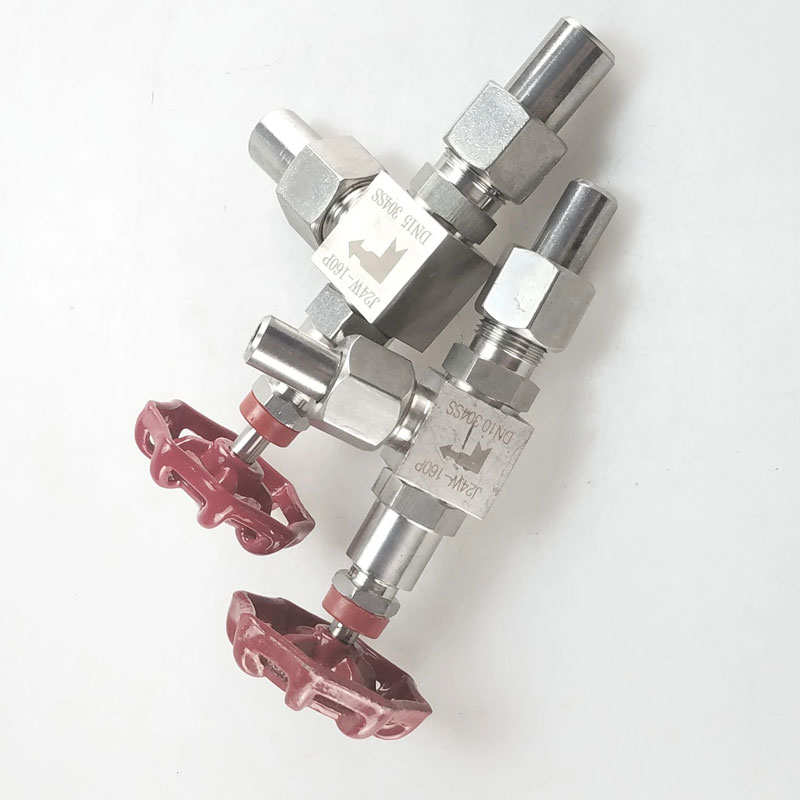

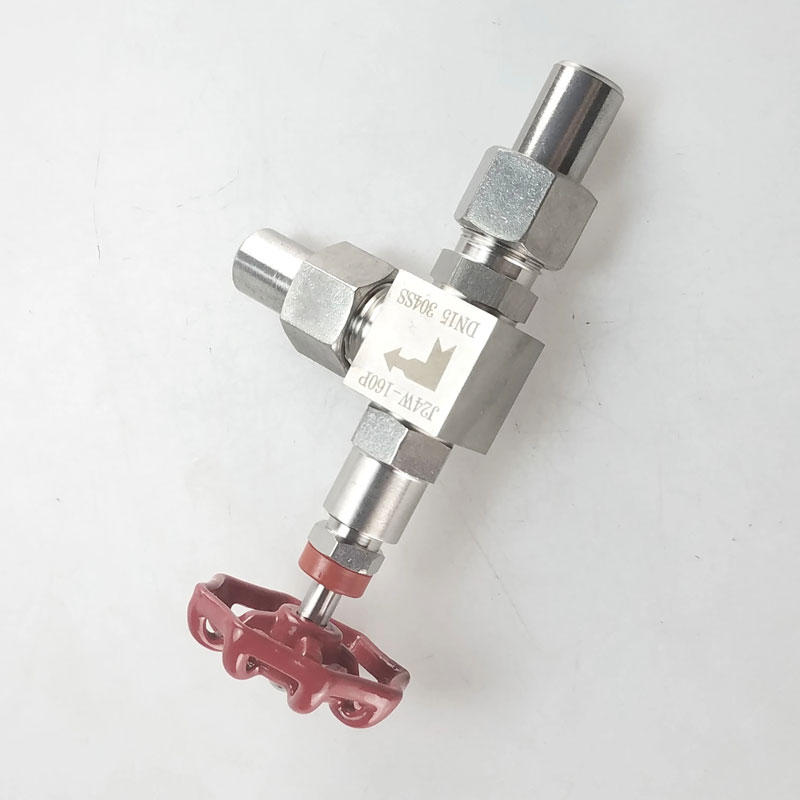

MÔ TẢ CHI TIẾT VAN KIM GÓC HÀN CAO ÁP INOX 201/304 J24W-160P / 320P DN10 DN15
Van kim góc hàn cao áp J24W-160P / 320P là dòng van điều tiết lưu lượng chuyên dụng cho hệ thống áp suất cao, thiết kế dạng van kim góc 90°, kết nối hàn trực tiếp, giúp tăng độ kín khít và an toàn khi làm việc trong môi trường áp lực lớn. Sản phẩm được chế tạo từ inox 201 hoặc inox 304, có khả năng chống ăn mòn tốt, độ bền cao, phù hợp cho nhiều hệ thống công nghiệp khắt khe.
1. Kết cấu – vật liệu
-
Thân van: Đúc hoặc rèn từ inox 201 / inox 304, kết cấu dày, chịu áp suất cao, chống ăn mòn và oxy hóa.
-
Kim van: Gia công chính xác, dạng côn nhọn, cho khả năng điều tiết lưu lượng mịn và ổn định.
-
Trục van (stem): Inox cứng, bề mặt nhẵn, giảm ma sát, tăng độ bền khi đóng mở thường xuyên.
-
Gioăng làm kín: Kim loại – kim loại hoặc kết hợp vật liệu chịu áp, đảm bảo độ kín cao trong điều kiện áp suất lớn.
2. Kiểu kết nối & thiết kế
-
Kiểu van: Van kim góc (Angle Needle Valve), dòng chảy đổi hướng 90°, giảm xói mòn trực tiếp lên kim van.
-
Kết nối: Hàn (butt weld hoặc socket weld tùy cấu hình), độ kín tuyệt đối, hạn chế rò rỉ.
-
Vận hành: Tay vặn thủ công, đóng/mở nhẹ, điều chỉnh chính xác.
3. Thông số kỹ thuật cơ bản
-
Model: J24W-160P / J24W-320P
-
Áp suất làm việc:
-
J24W-160P: PN160 (≈16 MPa)
-
J24W-320P: PN320 (≈32 MPa)
-
-
Đường kính danh nghĩa: DN10, DN15
-
Vật liệu thân: Inox 201 / Inox 304
-
Nhiệt độ làm việc: Phù hợp cho môi trường nhiệt độ cao (tùy vật liệu và môi chất)
-
Môi chất sử dụng: Nước, dầu, khí nén, hơi nước, hóa chất nhẹ
4. Ứng dụng
-
Hệ thống đường ống áp suất cao trong công nghiệp.
-
Ngành dầu khí, hóa chất, khí nén, thủy lực.
-
Hệ thống đo lường, lấy mẫu, điều tiết lưu lượng chính xác.
-
Nhà máy cơ khí, nhiệt điện, luyện kim.
5. Ưu điểm nổi bật
-
Chịu áp suất cao, độ kín tốt, an toàn khi vận hành.
-
Điều tiết lưu lượng chính xác, ổn định.
-
Kết nối hàn giúp giảm nguy cơ rò rỉ.
-
Vật liệu inox bền bỉ, tuổi thọ cao, ít bảo trì.
-
Kích thước nhỏ gọn, phù hợp không gian lắp đặt hạn chế.
