Van Giảm Áp STNC TR2000-02, TR3000-03, TR4000-04, TR4000-06, TR5000-06, TR5000-10

Van giảm áp STNC dòng TR là thiết bị dùng trong hệ thống khí nén, có chức năng điều chỉnh và duy trì áp suất khí đầu ra ở mức phù hợp với yêu cầu vận hành của thiết bị. Sản phẩm hỗ trợ kiểm soát áp suất khí nén, góp phần giúp hệ thống hoạt động ổn định và bảo vệ các thiết bị sử dụng khí.

Đặc điểm nổi bật

• Điều chỉnh áp suất khí nén: Núm điều áp giúp người vận hành thiết lập áp suất đầu ra theo yêu cầu của hệ thống.

• Thiết kế điều chỉnh thuận tiện: Phần núm điều chỉnh được bố trí phía trên thân van, hỗ trợ thao tác khi lắp đặt và sử dụng.

• Có cổng vào và cổng ra: Hỗ trợ kết nối van với đường ống khí nén theo đúng chiều dòng khí được quy định.

• Có cổng lắp đồng hồ áp suất: Hỗ trợ theo dõi áp suất khi lắp đồng hồ tương thích.

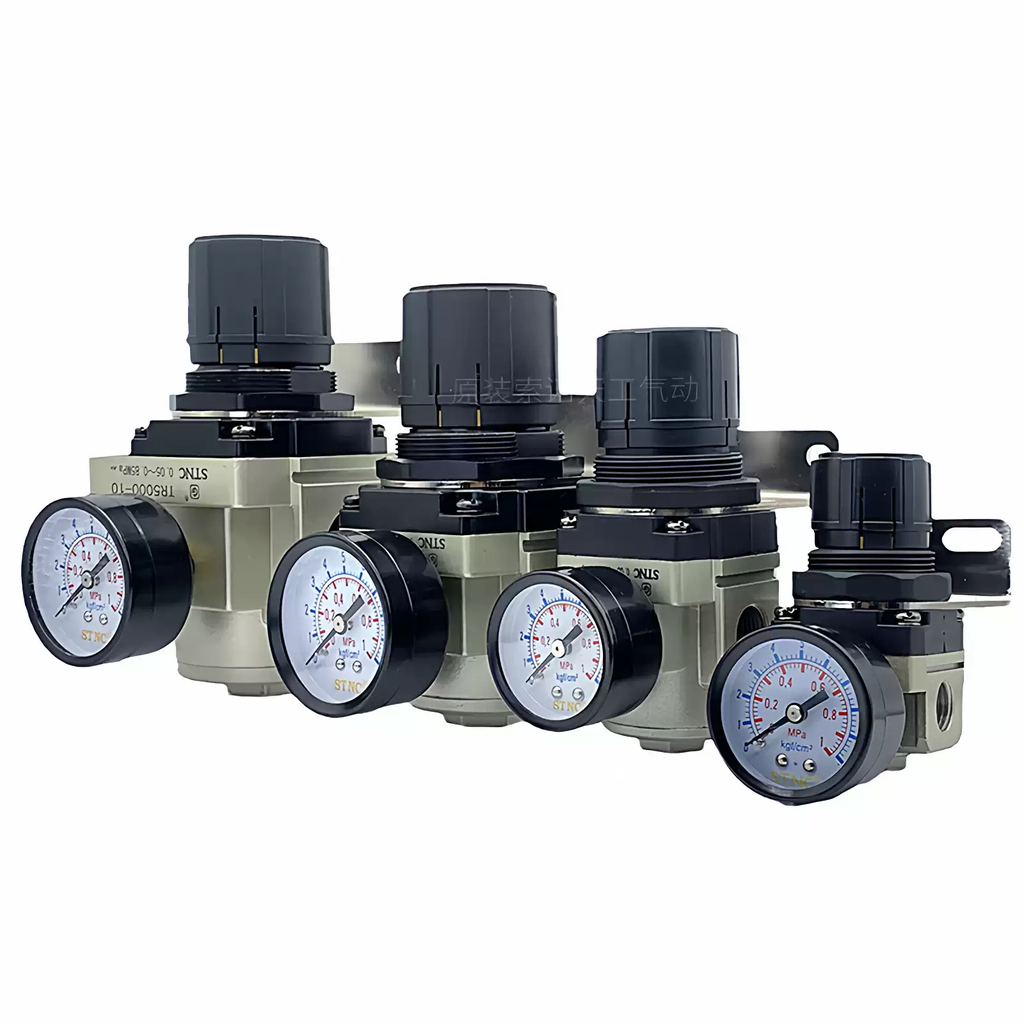

• Nhiều model để lựa chọn: Gồm các mã TR2000-02, TR3000-03, TR4000-04, TR4000-06, TR5000-06 và TR5000-10.

• Ứng dụng trong tự động hóa: Có thể sử dụng tại các vị trí cần kiểm soát áp suất khí nén phù hợp với yêu cầu vận hành.

Lưu ý: Khả năng điều chỉnh áp suất, lưu lượng tối đa, kích thước ren và cấu hình cụ thể cần được xác nhận theo thông số của từng model.

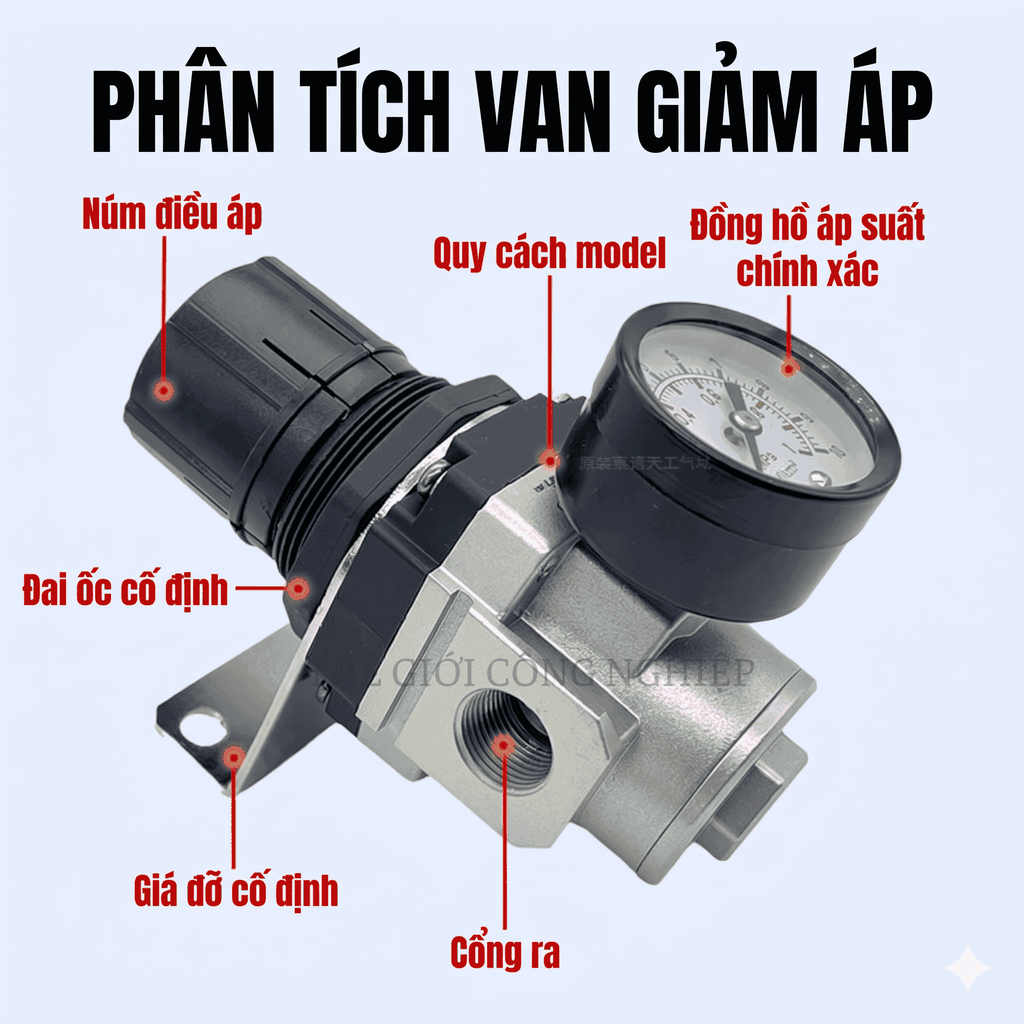

Cấu tạo

Van giảm áp STNC TR có các bộ phận chính sau:

Núm điều áp: Bộ phận dùng để điều chỉnh mức áp suất đầu ra. Người vận hành xoay núm theo hướng dẫn của nhà sản xuất để tăng hoặc giảm áp suất cài đặt.

Vòng siết hoặc bộ phận khóa: Hỗ trợ cố định vị trí điều chỉnh sau khi thiết lập áp suất, tùy theo cấu tạo của model.

Thân van: Là bộ phận chứa cơ cấu điều chỉnh áp suất và các đường dẫn khí bên trong. Thân van có các cổng kết nối với hệ thống khí nén.

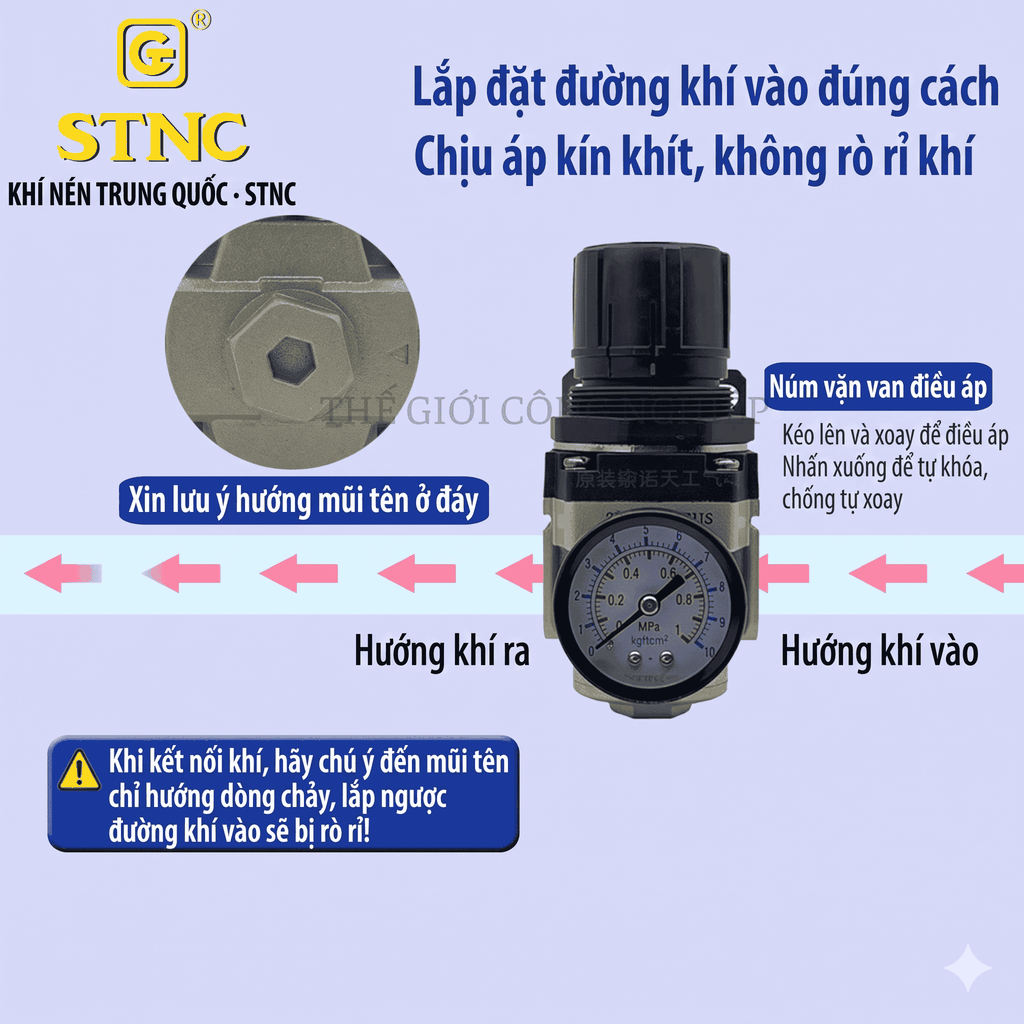

Cổng vào: Tiếp nhận khí nén từ nguồn cấp. Khi lắp đặt, cần xác định đúng chiều dòng khí theo ký hiệu trên thân van hoặc tài liệu kỹ thuật.

Cổng ra: Đưa khí nén đã được điều chỉnh áp suất đến thiết bị sử dụng.

Cổng lắp đồng hồ áp suất: Vị trí lắp đồng hồ tương thích để theo dõi áp suất trong quá trình vận hành, nếu cấu hình sản phẩm hỗ trợ.

Nguyên lý hoạt động

Van giảm áp STNC TR hoạt động dựa trên cơ chế điều chỉnh áp suất khí nén. Khí từ nguồn cấp đi vào cổng vào của van, sau đó đi qua cơ cấu điều áp trước khi được đưa ra cổng đầu ra.

Khi người vận hành xoay núm điều áp, lực tác động lên cơ cấu điều chỉnh bên trong thay đổi, từ đó thiết lập mức áp suất đầu ra mong muốn. Cơ cấu van tự điều tiết để duy trì áp suất đầu ra trong phạm vi làm việc cho phép khi điều kiện vận hành thay đổi.

Để sử dụng hiệu quả, cần cài đặt áp suất phù hợp với yêu cầu của thiết bị phía sau, không vượt quá giới hạn cho phép của van và các phần tử trong hệ thống.

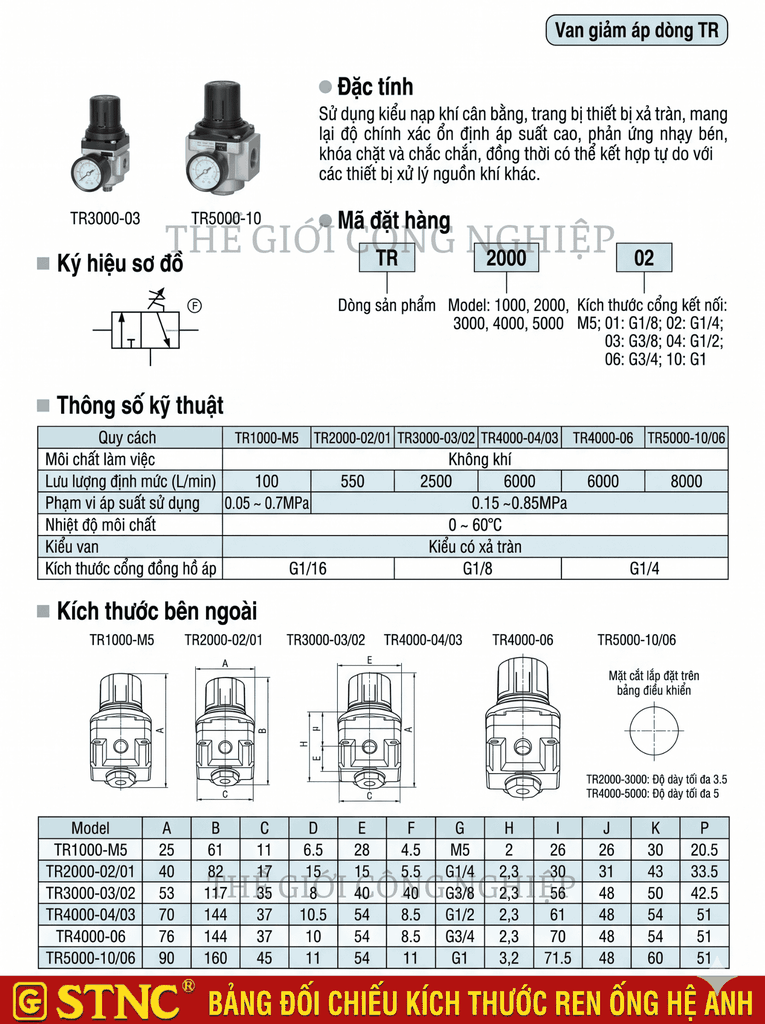

Thông số kỹ thuật

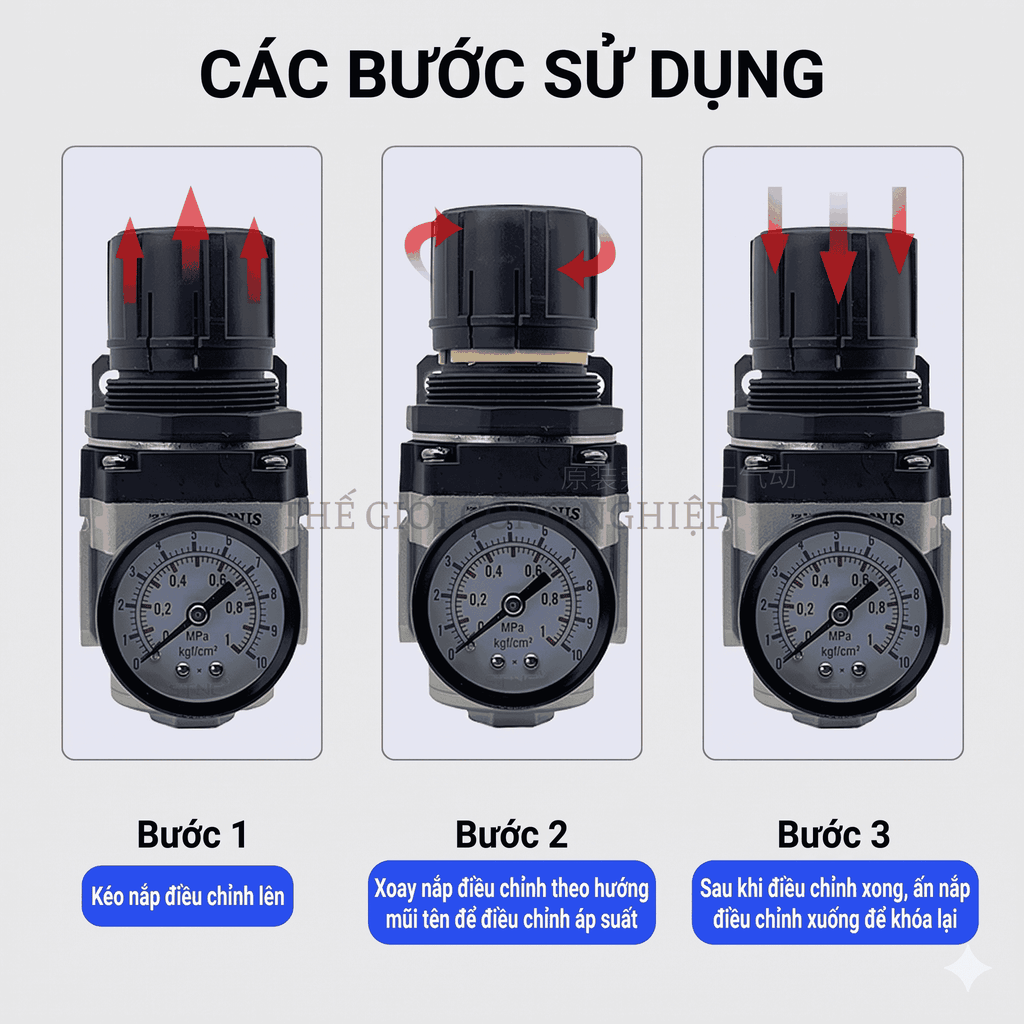

Hướng dẫn sử dụng

Bước 1: Kéo núm điều chỉnh áp suất lên để mở khóa.

Bước 2: Xoay núm theo hướng mũi tên để điều chỉnh áp suất, đồng thời quan sát đồng hồ áp suất đến khi đạt mức mong muốn.

Bước 3: Sau khi điều chỉnh xong, ấn núm xuống để khóa lại, tránh thay đổi áp suất ngoài ý muốn.

Lưu ý: Điều chỉnh từ từ, không vượt quá giới hạn áp suất cho phép của thiết bị. Kiểm tra thông số của đúng model trước khi sử dụng.

Ứng dụng thực tế

Van giảm áp STNC TR có thể được sử dụng trong các hệ thống khí nén công nghiệp cần kiểm soát áp suất đầu ra, chẳng hạn:

• Dây chuyền sản xuất tự động.

• Hệ thống cấp khí cho xi lanh khí nén.

• Máy đóng gói, máy lắp ráp và thiết bị gia công.

• Hệ thống điều khiển khí nén trong nhà máy.

• Các cụm thiết bị sử dụng khí nén cần áp suất phù hợp với yêu cầu vận hành.

Việc sử dụng model nào phụ thuộc vào áp suất yêu cầu, lưu lượng khí, kích thước đường ống, môi trường làm việc và thông số k
