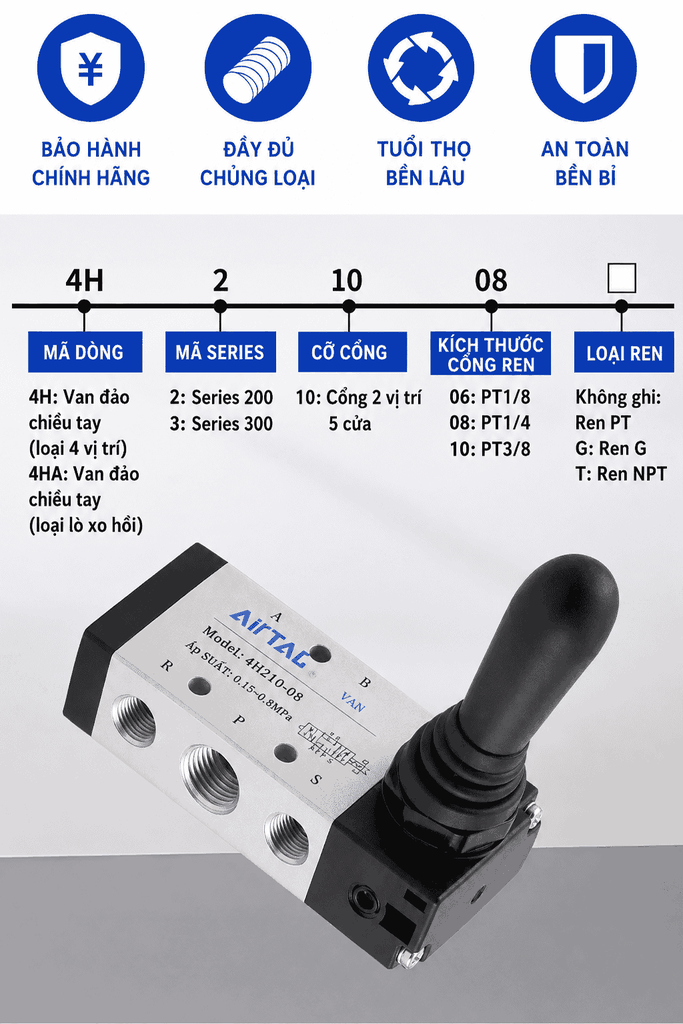

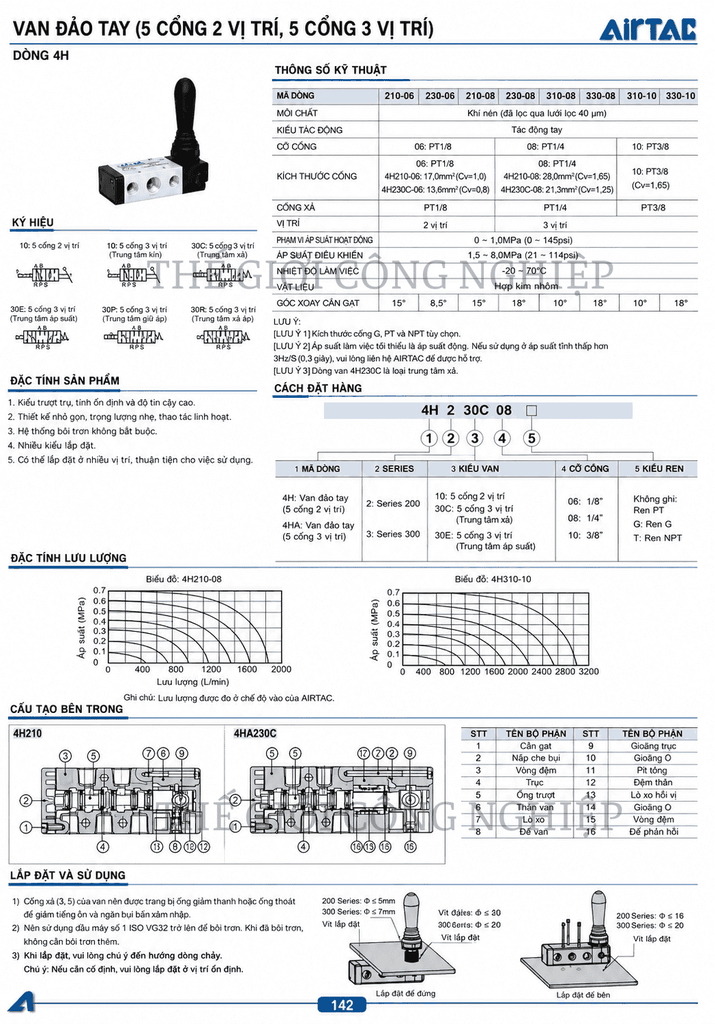

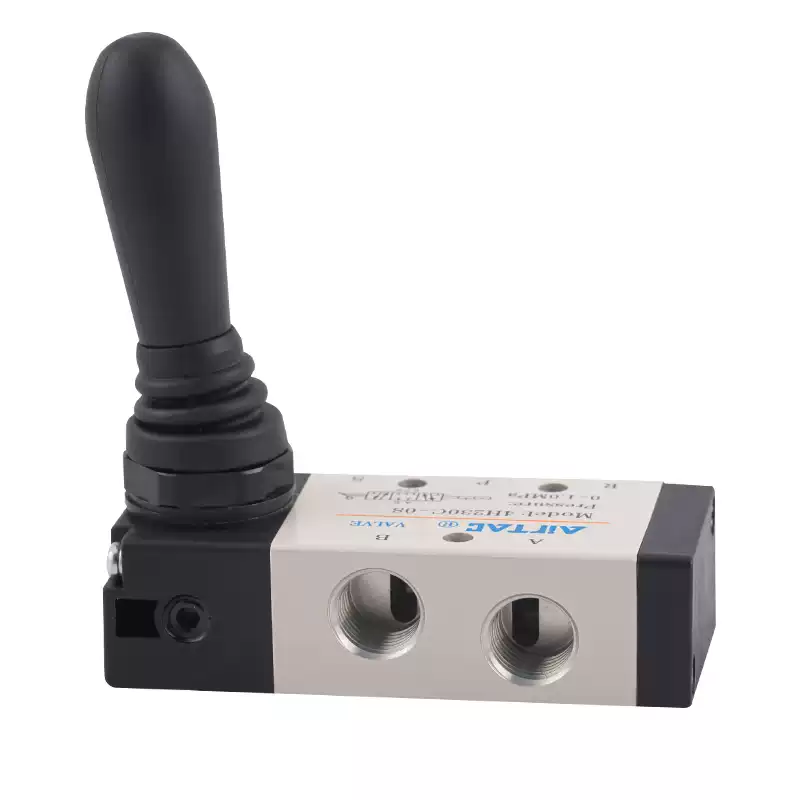

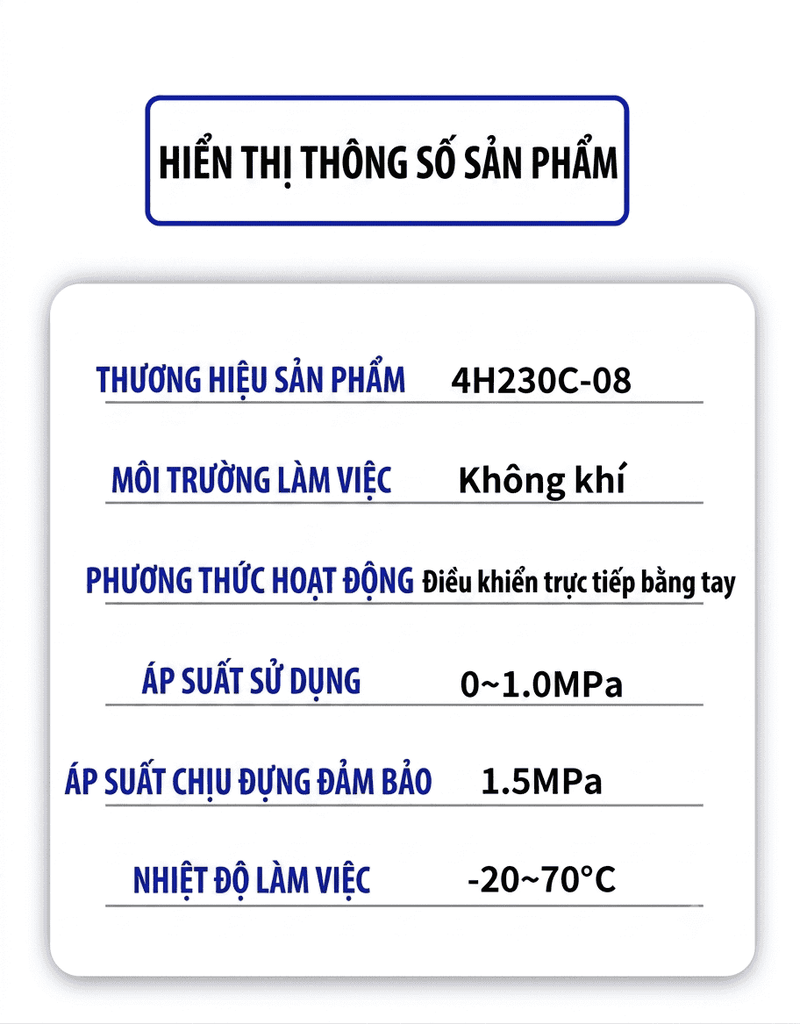

Van điều khiển bằng tay Airtac 4H210-08 / 4H310-10 là dòng van khí nén 5 cửa 2 vị trí (5/2) thuộc series 4H của Airtac, được thiết kế để điều khiển trực tiếp hướng chuyển động của xi lanh khí nén bằng cần gạt thủ công. Van sử dụng cơ cấu tác động trực tiếp, thao tác bằng tay thuận tiện, khả năng chuyển trạng thái ổn định và định vị chính xác, phù hợp với các hệ thống khí nén cần điều khiển thủ công, kiểm tra hoặc điều chỉnh hành trình của cơ cấu chấp hành. Theo thông số của Airtac, dòng 4H sử dụng môi chất là khí nén đã được lọc, áp suất làm việc từ 0 đến 1,0 MPa, nhiệt độ làm việc -20 đến 70°C và thân van bằng hợp kim nhôm.
Thiết kế và nguyên lý hoạt động
Van Airtac 4H210-08 / 4H310-10 sử dụng cơ cấu con trượt và cần gạt bằng tay, cho phép người vận hành chủ động chuyển đổi đường đi của khí nén giữa các cửa van. Khi gạt cần sang từng vị trí, van thay đổi trạng thái cấp và xả khí, từ đó điều khiển hướng chuyển động của xi lanh khí nén. Với cấu hình 5 cửa 2 vị trí, van thường được sử dụng để điều khiển xi lanh tác động kép theo hai chiều tiến và lùi.
Thiết kế tác động trực tiếp giúp thao tác đơn giản, dễ quan sát trạng thái và phù hợp với các hệ thống cần điều khiển thủ công thay vì sử dụng cuộn coil điện từ. Airtac cũng cho biết dòng 4H có kết cấu nhỏ gọn, trọng lượng nhẹ, dễ lắp đặt và tháo lắp; phần lỗ bên trong được gia công nhằm giảm lực ma sát và hỗ trợ tuổi thọ sử dụng lâu dài.
Ưu điểm

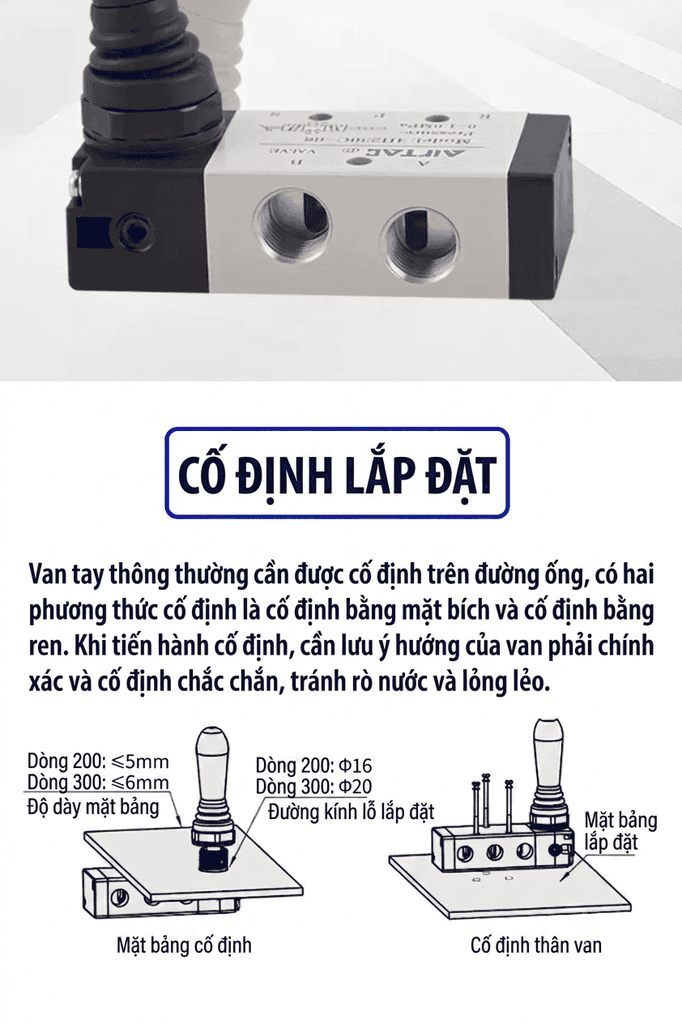

Van khí nén Airtac 4H được đánh giá cao nhờ thiết kế đơn giản nhưng hiệu quả. Cần gạt giúp người vận hành dễ dàng thao tác và kiểm soát trạng thái của van. Kết cấu con trượt có khả năng làm kín tốt, trong khi thân van bằng hợp kim nhôm giúp sản phẩm có trọng lượng tương đối nhẹ và thuận tiện khi lắp đặt. Thiết kế của dòng 4H cũng hỗ trợ lắp đặt trên bảng điều khiển, phù hợp với nhiều kiểu bố trí hệ thống khí nén.
Một ưu điểm khác là van không yêu cầu bôi trơn trong điều kiện sử dụng thông thường. Điều này giúp đơn giản hóa quá trình vận hành và bảo trì hệ thống. Airtac khuyến nghị khí nén sử dụng cho van cần được lọc phù hợp; nếu hệ thống sử dụng khí có bổ sung dầu bôi trơn thì nên duy trì nhất quán môi chất bôi trơn để tối ưu tuổi thọ van.
Ứng dụng
Van điều khiển bằng tay Airtac 4H210-08 / 4H310-10 được sử dụng trong nhiều hệ thống điều khiển khí nén công nghiệp, đặc biệt là các thiết bị cần điều khiển xi lanh bằng thao tác thủ công. Một số ứng dụng phổ biến gồm:
- Điều khiển xi lanh khí nén tác động kép.
- Điều khiển cơ cấu chấp hành trong máy tự động hóa.
- Hệ thống khí nén trong máy sản xuất và máy gia công.
- Thiết bị gá kẹp, cơ cấu đẩy – kéo bằng khí nén.
- Bàn thao tác và máy cần điều khiển khí nén thủ công.
- Hệ thống kiểm tra, thử nghiệm và bảo trì thiết bị khí nén.
- Làm van điều khiển trực tiếp cho các cơ cấu khí nén trong dây chuyền sản xuất.
