Van Điện Từ Xung DMF-ZM-20/25/40S Dùng Cho Máy Lọc Bụi Công Nghiệp

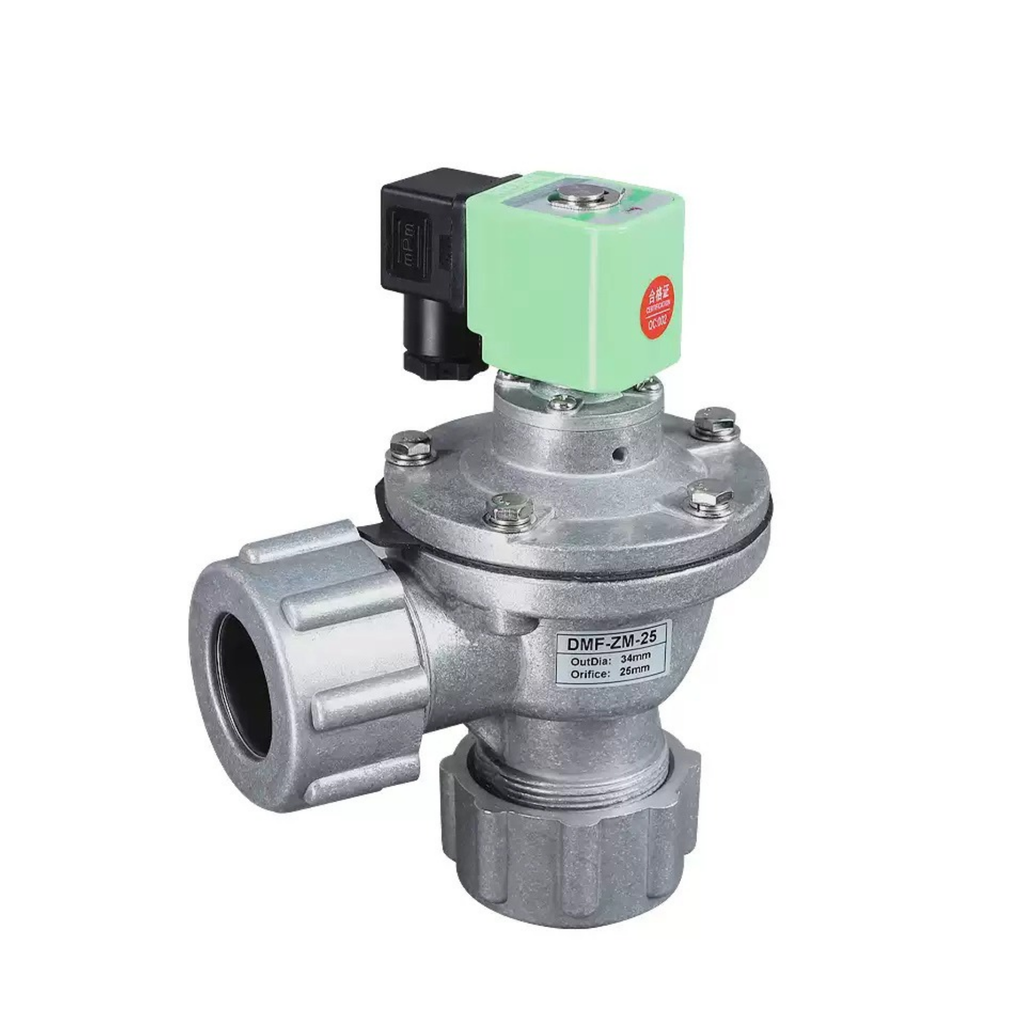

Van điện từ xung DMF-ZM-20/25/40S là thiết bị điều khiển dòng khí nén dạng xung cao áp để vệ sinh tự động hệ thống túi lọc bụi công nghiệp. Van hoạt động trên cơ chế xả khí tức thời khi nhận tín hiệu điện từ bộ điều khiển timer, tạo ra sóng xung lực mạnh phóng thẳng vào lòng túi lọc để đánh rơi bụi tích tụ mà không làm gián đoạn dây chuyền sản xuất. Sản phẩm được chế tạo dạng kết nối đai ốc siết (Nut-Clamp/Dress Nut) tiện lợi, hoạt động ổn định ở dải áp suất 0,3 – 0,7 MPa (khuyến nghị 0,2 – 0,6 MPa) và hỗ trợ đa dạng điện áp điều khiển DC24V / AC110V / AC220V.
1. Ưu điểm nổi bật
- Khả Năng Phun Xung Khí Nén Siêu Tốc: Phản ứng mở màng van cực nhanh, phóng ra luồng khí nén lưu lượng lớn trong vài phần trăm giây để giũ sạch bụi bám dính.
- Tuổi Thọ Màng Van Vượt Trội ≥ 1 Triệu Lần Phun: Màng van chất lượng cao chịu được hàng triệu chu kỳ đóng mở liên tục, giảm thiểu tối đa chi phí bảo trì thay thế.
- Kiểu Kết Nối Đai Ốc Siết Nhanh Chóng (Nut-Clamp Type): Giúp lắp đặt và đấu nối trực tiếp với ống dẫn khí nén mà không cần vặn ren phức tạp, tối ưu thời gian thi công.
- Hệ Số Lưu Lượng Kv/Cv Cao Lớn: Đáp ứng xả khí lưu lượng cực lớn với Cv đạt từ 20,48 (DMF-ZM-20) đến 53,47 (DMF-ZM-40S).
- Tương Thích Đa Dạng Điện Áp Điều Khiển B2B: Sử dụng cuộn coil điện từ chuẩn công nghiệp DC24V (24W), AC110V (20W) hoặc AC220V (20W).
2. Thông số kỹ thuật chi tiết
|
Thông số kỹ thuật |
DMF-ZM-20 |
DMF-ZM-25 |
DMF-ZM-40S |
|---|---|---|---|
|
Áp suất làm việc |
0,3 – 0,7 MPa |
0,3 – 0,7 MPa |
0,3 – 0,7 MPa |
|
Nhiệt độ môi trường |
-15 – 65°C |
-15 – 65°C |
-15 – 65°C |
|
Độ ẩm tương đối |
< 85% |
< 85% |
< 85% |
|
Môi chất sử dụng |
Khí nén khô và sạch |
Khí nén khô và sạch |
Khí nén khô và sạch |
|
Điện áp hoạt động |
AC110V / AC220V / DC24V |
AC110V / AC220V / DC24V |
AC110V / AC220V / DC24V |
|
Tuổi thọ màng van |
≥ 1 triệu lần phun |
≥ 1 triệu lần phun |
≥ 1 triệu lần phun |
|
Đường kính danh nghĩa |
Φ20 mm |
Φ25 mm |
Φ40 mm |
|
Ren kết nối |
G3/4" |
G1" |
G1-1/2" |
|
Hệ số lưu lượng (Kv / Cv) |
17,55 / 20,48 |
26,16 / 30,53 |
45,82 / 53,47 |
|
Diện tích lọc phù hợp |
3,5 – 6 m² |
8 – 10 m² |
12 – 16 m² |
| Thông số kỹ thuật | Giá trị / Quy cách |
| Tên sản phẩm | Van xung điện từ kiểu đai ốc siết |

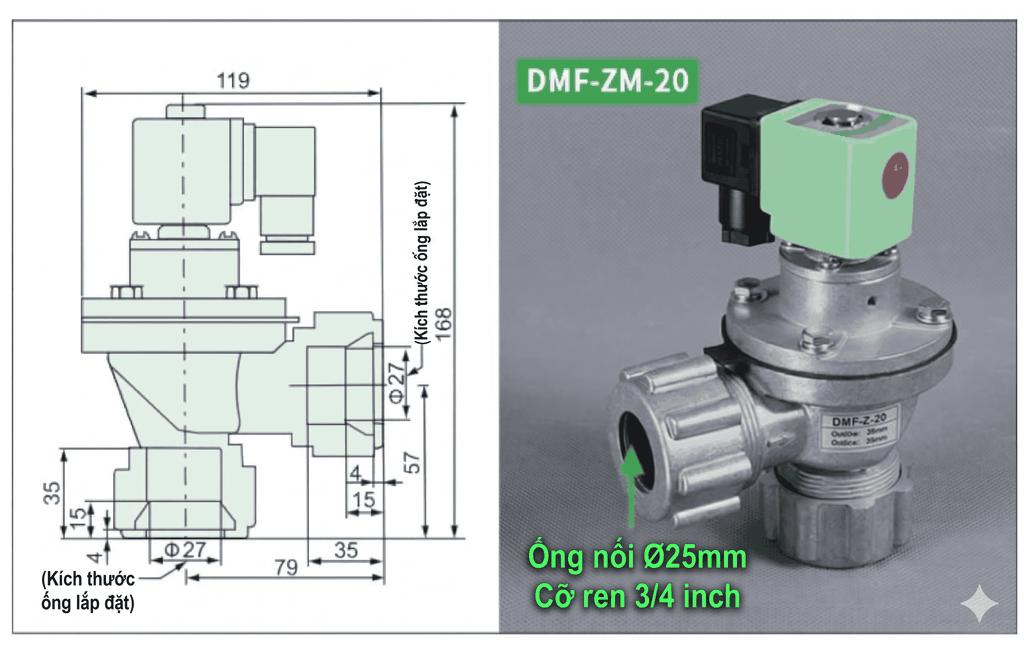

| Mã sản phẩm (Model) | DMF-ZM-20 |
| Đường kính danh nghĩa | Φ20 mm |
| Ren kết nối | G 3/4" |
| Môi chất sử dụng | Khí nén sạch và khô |
| Hệ số lưu lượng | 17.55 / 20.48 |
| Tuổi thọ màng van | Phun thổi trên 1.000.000 lần |
| Độ ẩm tương đối | < 85% |
| Điện áp hoạt động | DC24V / AC110V / AC220V |
| Công suất hoạt động | 24W (DC24V) / 20W (AC110V, AC220V) |
| Nhiệt độ môi trường | -25°C ~ 65°C |
| Diện tích phun thổi | 3.5 ~ 6 m² |
| Áp suất làm việc | 0.3 MPa - 0.7 MPa (Khuyến nghị: 0.2 MPa - 0.6 MPa) |
| Thông số kỹ thuật | Giá trị / Quy cách |
| Tên sản phẩm |
Van xung điện từ kiểu đai ốc siết |
| Mã sản phẩm (Model) |

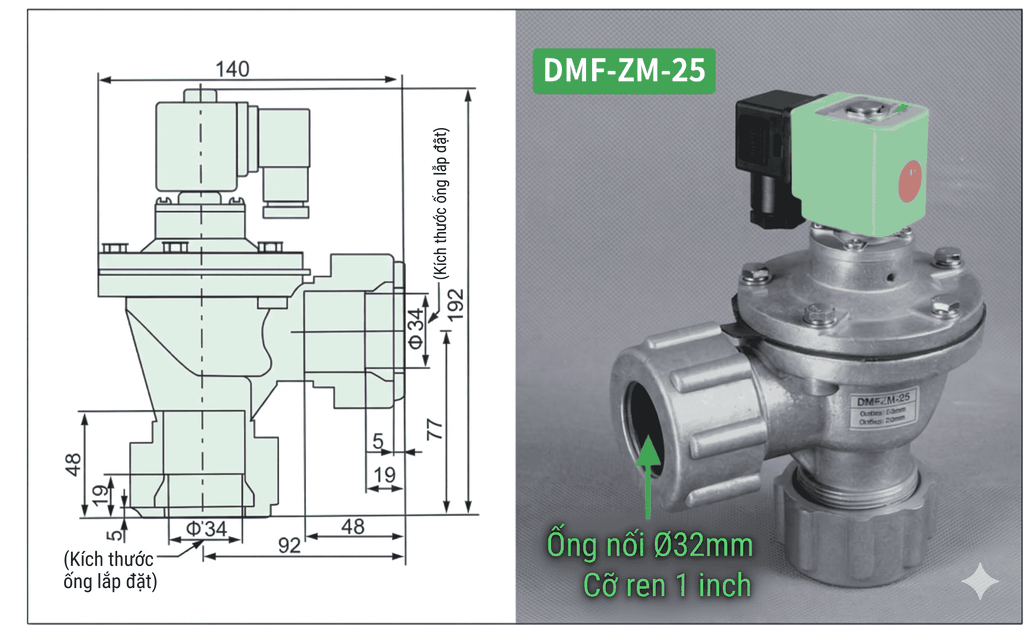

DMF-ZM-25 |
| Đường kính danh nghĩa |
Φ25 mm |
| Ren kết nối |
G 1" |
| Môi chất sử dụng |
Khí nén sạch và khô |
| Hệ số lưu lượng |
26.16 / 30.53 |
| Tuổi thọ màng van |
Phun thổi trên 1.000.000 lần |
| Độ ẩm tương đối |
< 85% |
| Điện áp hoạt động |
DC24V / AC110V / AC220V |
| Công suất hoạt động |
24W (DC24V) / 20W (AC110V, AC220V) |
| Nhiệt độ môi trường |
-25°C ~ 65°C |
| Diện tích phun thổi |
8 ~ 10 m² |
| Áp suất làm việc |
0.3 MPa - 0.7 MPa (Khuyến nghị: 0.2 MPa - 0.6 MPa) |
| Thông số kỹ thuật | Giá trị / Quy cách |
| Tên sản phẩm |
Van xung điện từ kiểu đai ốc siết |
| Mã sản phẩm (Model) |

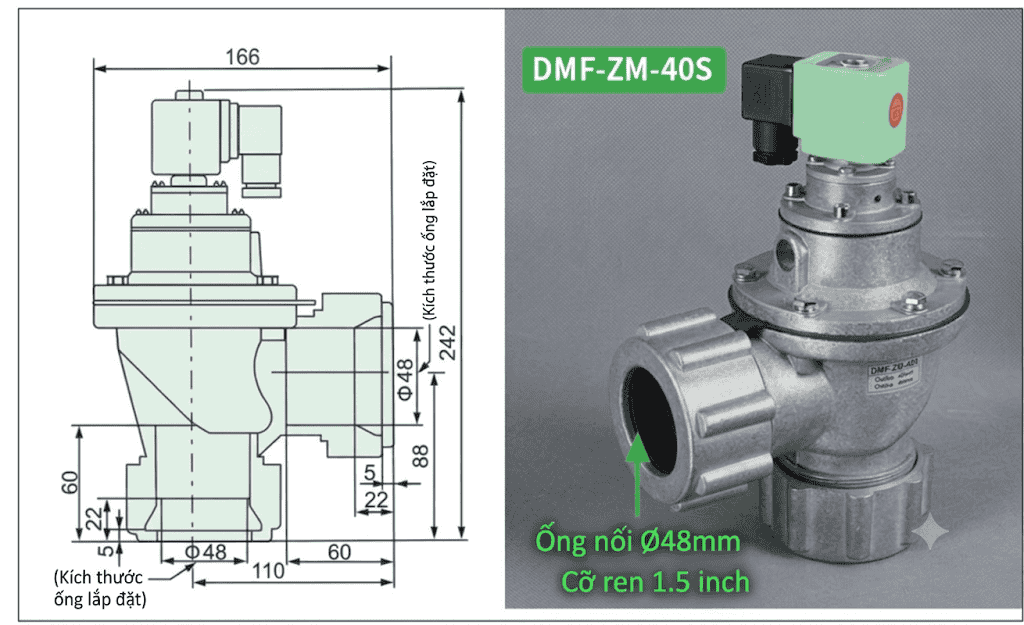

DMF-ZM-40S |
| Đường kính danh nghĩa |
Φ40 mm |
| Ren kết nối |
G 1-1/2" |
| Môi chất sử dụng |
Khí nén sạch và khô |
| Hệ số lưu lượng |
45.82 / 53.47 |
| Tuổi thọ màng van |
Phun thổi trên 1.000.000 lần |
| Độ ẩm tương đối |
< 85% |
| Điện áp hoạt động |
DC24V / AC110V / AC220V |
| Công suất hoạt động |
24W (DC24V) / 20W (AC110V, AC220V) |
| Nhiệt độ môi trường |
-25°C ~ 65°C |
| Diện tích phun thổi |
12 ~ 16 m² |
| Áp suất làm việc |
0.3 MPa - 0.7 MPa (Khuyến nghị: 0.2 MPa - 0.6 MPa) |

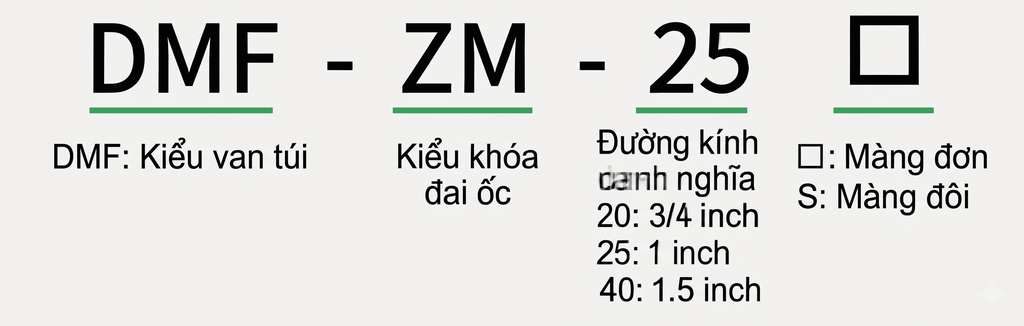

3. Phân Tích Ý Nghĩa Mã Đặt Hàng DMF-ZM
- DMF: Ký hiệu dòng van điện từ xung giũ bụi công nghiệp (Pulse Solenoid Valve).
- Z: Ký hiệu kiểu thiết kế kết nối vuông góc 90° (Right-Angle Type) giữa cổng khí vào và cổng khí ra, giúp khí nén thoát ra với hướng xả tối ưu nhất.
- M: Ký hiệu phương thức kết nối đai ốc siết nhanh (Nut-Clamp / Dress Nut Connection), cho phép kẹp nối trực tiếp ống dẫn khí nén mà không cần thao tác vặn ren phức tạp.
- 20 / 25 / 40S: Kích thước đường kính danh nghĩa của cổng thông khí:
- 20: Đường kính cổng Φ20mm, tương đương kích thước ren G 3/4" (6 phân).
- 25: Đường kính cổng Φ25mm, tương đương kích thước ren G 1" (1 inch).
- 40S: Đường kính cổng Φ40mm (bản thân van ngắn gọn S), tương đương kích thước ren G 1-1/2" (1.5 inch).
4. Cấu tạo & nguyên lý vận hành
4.1. Cấu tạo cơ khí
- Thân Van Hợp Kim Nhôm Đúc: Chịu lực khí nén cao áp, chống hoen gỉ trong môi trường bụi công nghiệp.
- Cuộn Điện Từ (Solenoid Coil): Biến đổi điện năng thành lực từ trường để điều khiển van pilot nhỏ.
- Màng Van Cao Cấp (Diaphragm): Màng cao su tổng hợp chuyên dụng chịu nén xả chu kỳ cao, tuổi thọ trên 1 triệu lần phun.
- Cổng Khí Vào / Khí Ra (Nut-Clamp Connection): Thiết kế gờ đai ốc siết kết nối kín khít với đường ống cấp khí nén.
4.2. Nguyên lý vận hành
- Trạng thái chờ: Áp suất khí nén tích lũy cân bằng ở hai mặt màng van, giữ van đóng chặt cổng xả.
- Trạng thái xả xung: Khi cuộn coil nhận tín hiệu điện từ bộ điều khiển timer (xung điện vài chục miligiây), van pilot mở xả áp khoang trên. Màng van lập tức bị đẩy ngửa lên, giải phóng toàn bộ khí nén tích áp ra cổng xả phóng thẳng vào ống giũ bụi.
- Trạng thái đóng lại: Ngắt tín hiệu điện, khí nén nạp lại khoang trên ép màng van đóng kín cổng xả, kết thúc một chu kỳ phun giũ.
5. Ứng dụng
Van điện từ xung DMF-ZM-20/25/40S được sử dụng trong các ứng dụng như:
-
Máy lọc bụi túi vải trong nhà xưởng.
-
Hệ thống thu gom bụi tại dây chuyền sản xuất.
-
Thiết bị lọc bụi trong ngành cơ khí, gia công kim loại và chế biến vật liệu.
-
Hệ thống làm sạch túi lọc bằng khí nén.
-
Công tác bảo trì, thay thế van xung trong hệ thống lọc bụi công nghiệp.
6. Câu hỏi thường gặp
- Van điện từ xung DMF-ZM-20/25/40S có tác dụng gì trong máy lọc bụi?
Sản phẩm có chức năng xả tức thì luồng khí nén áp suất cao để giũ sạch lớp bụi bám trên bề mặt túi lọc bụi, giúp duy trì hiệu suất lọc và chống tắc nghẽn hệ thống. - Sự khác biệt giữa 3 model DMF-ZM-20, DMF-ZM-25 và DMF-ZM-40S là gì?
Khác nhau về kích thước cổng ren (G3/4", G1", G1-1/2"), hệ số lưu lượng Cv (20.48, 30.53, 53.47) và diện tích túi lọc tương ứng (3.5-6m², 8-10m², 12-16m²). - Tuổi thọ màng van giũ bụi DMF-ZM đạt bao nhiêu chu kỳ?
Màng van DMF-ZM đạt tuổi thọ độ bền phun giũ vượt trội trên 1.000.000 lần vận hành. - Điện áp điều khiển cuộn coil của van DMF-ZM hỗ trợ các loại nào?
Hỗ trợ đầy đủ các mức điện áp tiêu chuẩn công nghiệp gồm DC24V (24W), AC110V (20W) và AC220V (20W).
