🛠️ Mô tả chi tiết: Van bướm khí nén kiểu kẹp D671X inox, chịu mài mòn (DN50–DN400)
1. Tổng quan sản phẩm

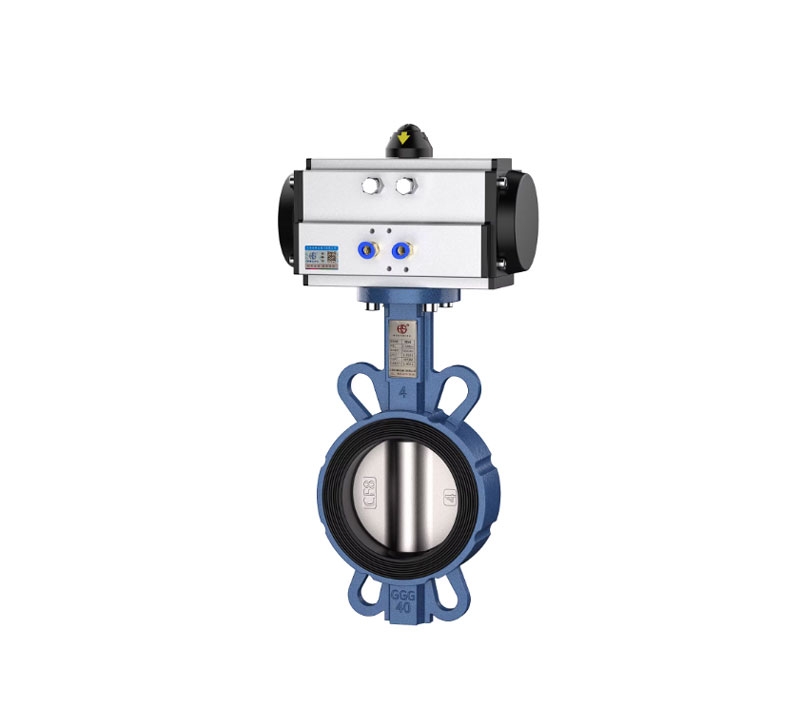

Van bướm khí nén kiểu kẹp D671X là loại van điều khiển tự động, sử dụng truyền động khí nén để đóng/mở, kết hợp với thân van kiểu kẹp (wafer) giúp lắp đặt nhanh, gọn và phù hợp với đa dạng đường ống. Thiết kế bằng inox chống mài mòn phù hợp môi trường hoá chất, nước biển, axit loãng, bùn, khí và các môi trường ăn mòn khác. Đây là giải pháp tối ưu cho hệ thống công nghiệp cần điều tiết lưu chất chính xác, vận hành tự động và chịu tải cao.
2. Cấu tạo & vật liệu
-
Thân van:
-
Chế tạo từ Inox 304 / 316 (tuỳ chọn) chất lượng cao, khả năng chống ăn mòn, oxy hoá và bám cặn tốt.
-
Thiết kế kiểu kẹp (wafer) giúp van nằm gọn giữa hai mặt bích, giảm chi phí vật liệu và tiết kiệm không gian lắp đặt.
-
-
Đĩa van (butterfly disc):
-
Làm từ inox 316 hoặc vật liệu chịu mài mòn cao giúp chống ăn mòn trực tiếp từ môi chất.
-
Bề mặt láng, tối ưu hoá dòng chảy và giảm áp lực tổn thất.
-
-
Trục van:
-
Thép không gỉ chịu lực, không cong vênh, đảm bảo vận hành trơn tru xuyên suốt vòng đời.
-
-

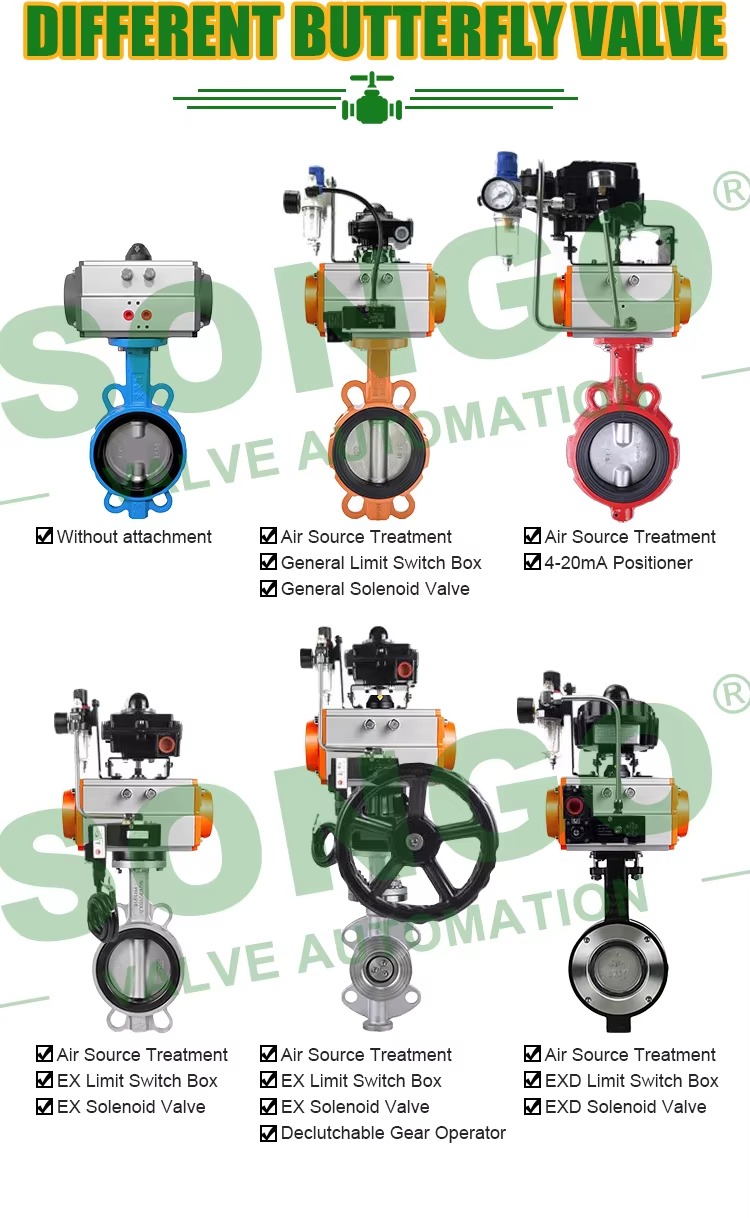

Bộ phận khí nén (Actuator):
-

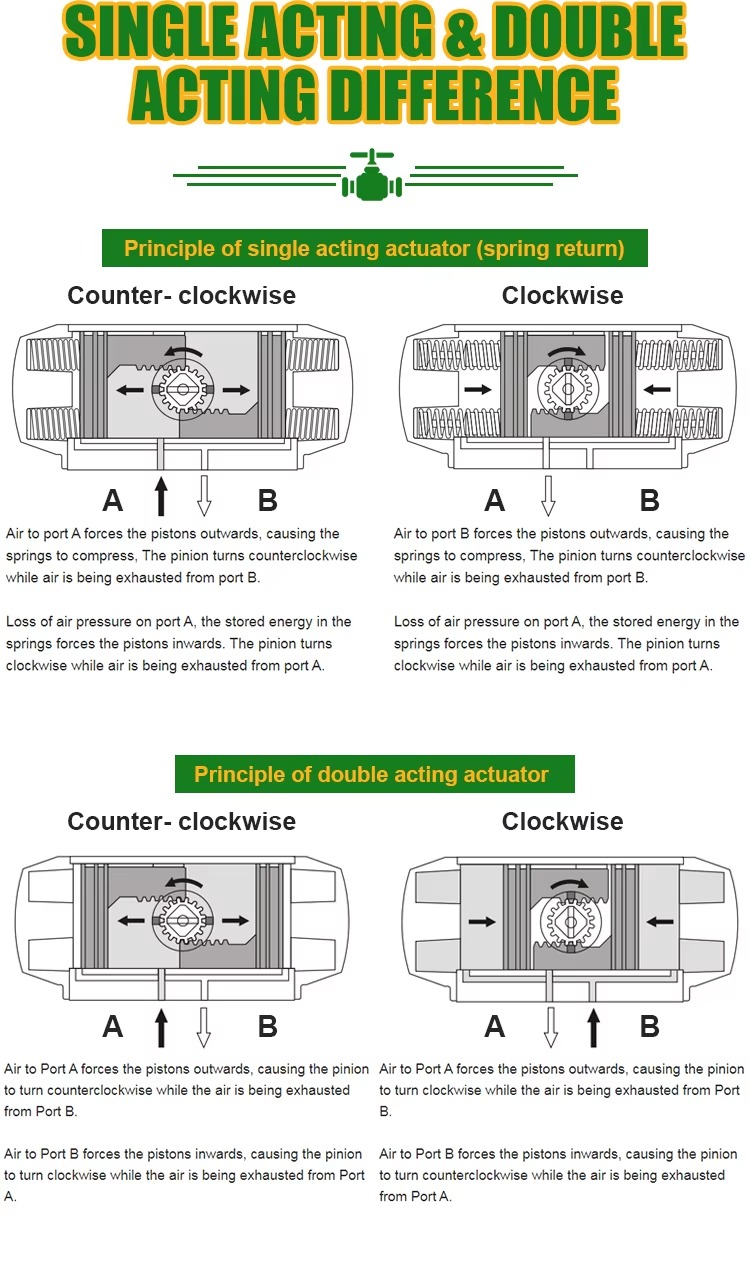

Cơ cấu xi lanh kép (double acting) hoặc đơn (single acting – tùy yêu cầu) điều khiển đóng/mở bằng khí nén.
-
Vừa nhanh, mạnh, vừa chính xác trong điều tiết luồng lưu chất.
-
-
Gioăng làm kín:
-
Sử dụng cao su EPDM / NBR / FKM tuỳ theo môi chất, giúp van đóng kín hoàn toàn, hạn chế rò rỉ, phù hợp với hơi, nước, hoá chất, axit, kiềm…
-
3. Đặc điểm kỹ thuật nổi bật
-

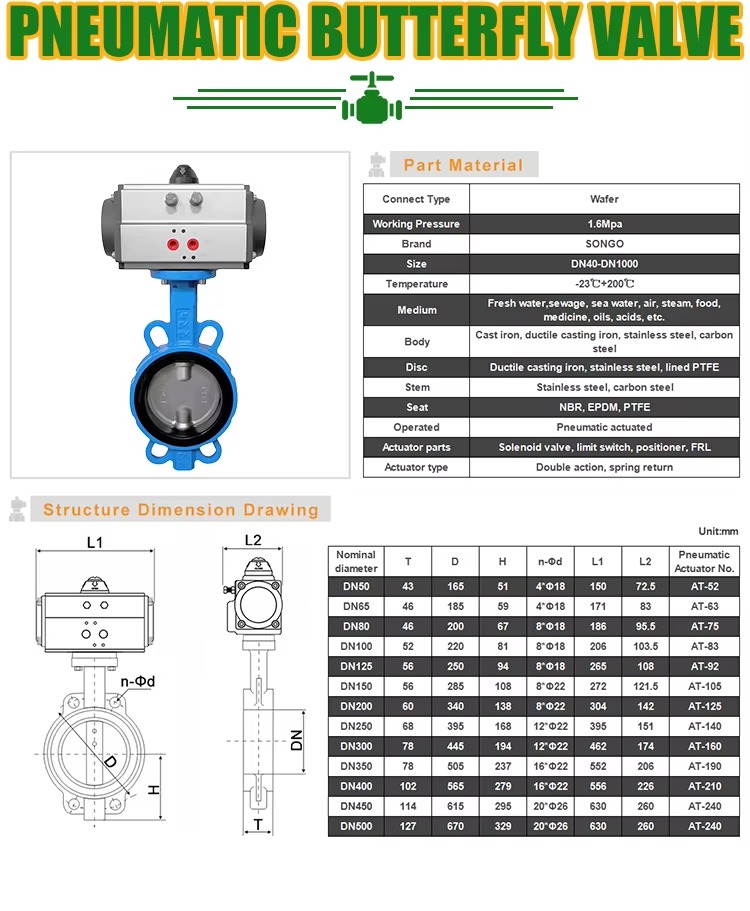

Kích thước (DN): DN50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400
(phù hợp nhiều đường ống khác nhau trong hệ thống công nghiệp). -
Vật liệu inox chịu mài mòn:
-
Inox 316 / 304 chịu ăn mòn hóa chất, nước biển, bùn đất, khí mài mòn… phù hợp đa môi trường công nghiệp.
-
-
Kiểu kẹp (wafer):
-
Lắp nhanh giữa hai bích tiêu chuẩn, tiết kiệm không gian và chi phí vật liệu, dễ dàng thay thế khi cần.
-
-
Điều khiển khí nén:
-
Thời gian đóng/mở nhanh, có thể điều khiển từ xa.
-
Hoạt động ổn định, phản hồi chính xác theo tín hiệu điều khiển PLC/DCS.
-
-
Khả năng chịu áp & nhiệt:
-
Tùy theo vật liệu gioăng, van hoạt động tốt trong dải áp lực và nhiệt độ rộng (thường đến ~10 bar và nhiệt độ đến ~180°C – tuỳ vật liệu gioăng).
-
-
Độ bền cao, bảo trì dễ:
-
Thiết kế inox toàn phần giúp van bền bỉ, chống rỉ, giảm tần suất bảo trì.
-
Bộ khí nén dễ tháo lắp, thay thế linh kiện.
-
4. Ứng dụng thực tế
Van bướm khí nén kiểu kẹp D671X inox chịu mài mòn phù hợp cho:
-
Hệ thống xử lý nước thải, nước cấp, bùn, nước biển.
-
Ngành hoá chất, dược phẩm, thực phẩm, sản xuất giấy, luyện kim.
-
Các đường ống hút đẩy khí, hơi, chất lỏng ăn mòn.
-
Hệ thống tự động hoá điều khiển quy trình từ xa.
5. Ưu điểm vượt trội
-
Tự động hoá & điều khiển chính xác: hoạt động nhanh chóng với khí nén, tích hợp dễ với PLC/DCS.
-
Chịu mài mòn tốt: inox + vật liệu gioăng phù hợp với môi chất ăn mòn mạnh.
-
Bảo trì thuận tiện: thiết kế kẹp giúp tháo lắp nhanh, tiết kiệm thời gian.
-
Độ kín cao: gioăng đàn hồi chất lượng đảm bảo không rò rỉ, vận hành êm.
