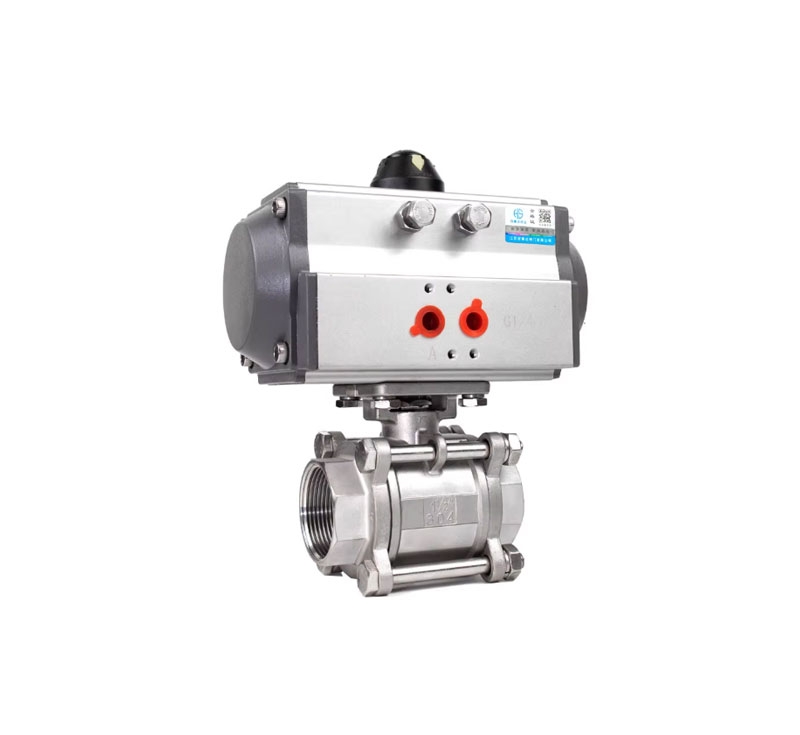

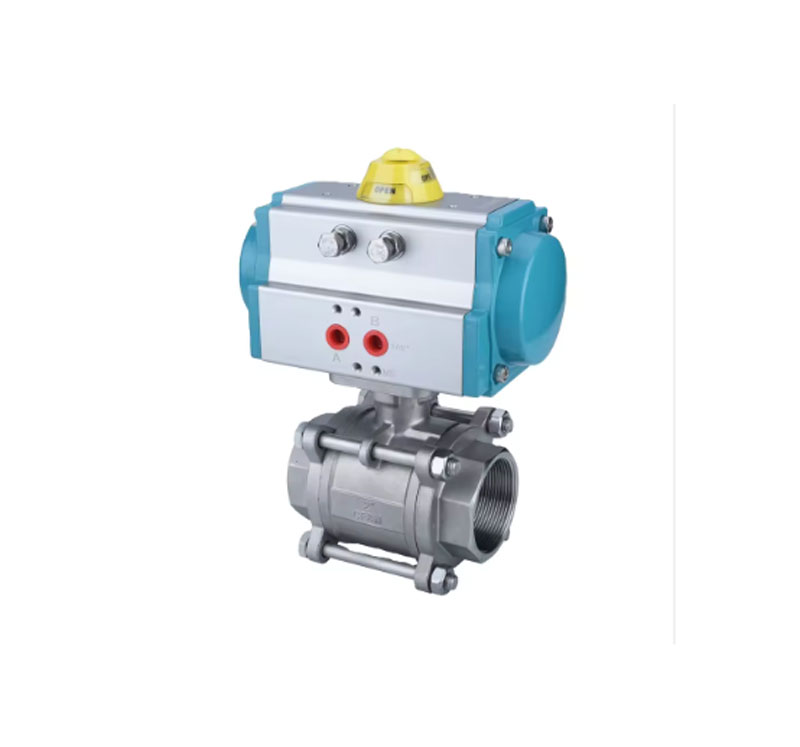

🛠️ Mô tả chi tiết: Van bi khí nén Q611F 3PC – Thân inox 304, nối ren trong (DN15–DN100)
1. Tổng quan sản phẩm
Van bi khí nén Q611F 3PC là van bi 3 mảnh được điều khiển tự động bằng bộ truyền động khí nén, ứng dụng cho hệ thống đường ống công nghiệp và dân dụng cần điều tiết dòng chảy tự động. Với thân inox 304 chống ăn mòn và kết nối ren trong, van thích hợp cho các hệ thống nước, khí, hoá chất nhẹ và hơi.

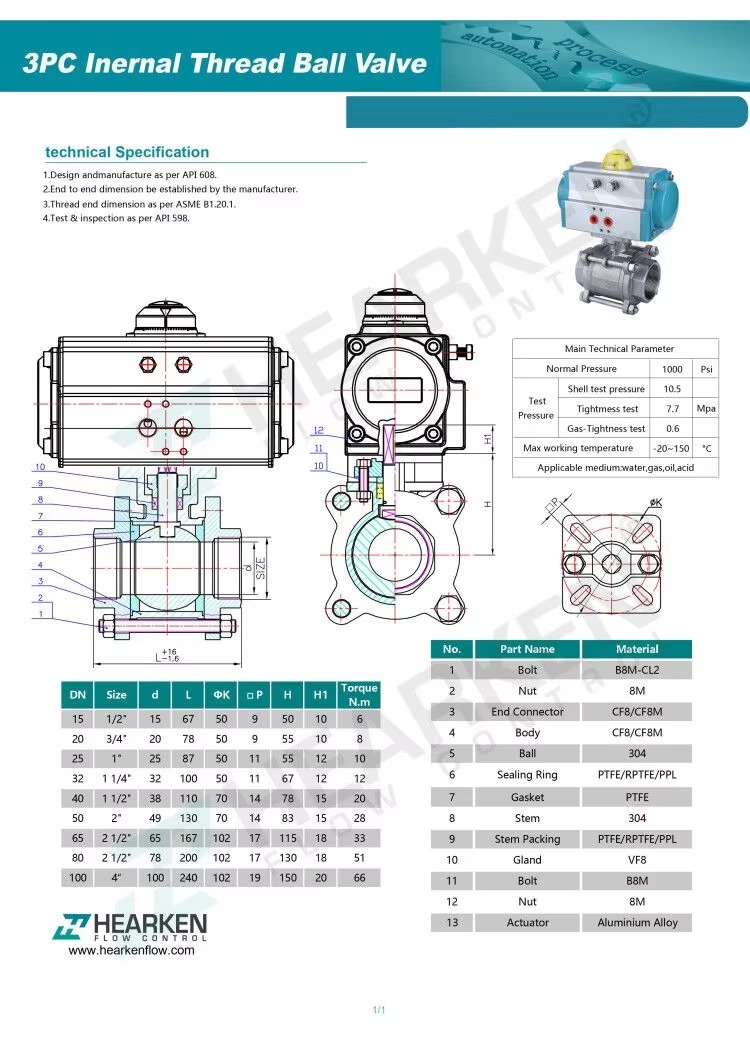

2. Cấu tạo & vật liệu
-
Thân van (Body):
-
Chế tạo từ Inox 304 (AISI 304) nguyên khối, chịu ăn mòn, độ bền cao, chống gỉ sét trong môi trường ẩm ướt, nước sạch, nước biển và môi chất ăn mòn nhẹ.
-
-
Thiết kế 3 mảnh (3PC):
-
Ba phần thân được ghép lại bằng bu lông chất lượng cao, thuận tiện cho việc bảo trì, tháo lắp, thay thế.
-
Thiết kế này giúp cải thiện độ kín và giảm rò rỉ sau thời gian dài sử dụng.
-
-
Bi van (Ball):
-
Bi van làm từ inox 316L / 304 chất lượng cao, bề mặt đánh bóng hoàn chỉnh giúp dòng chảy trơn tru, giảm tổn thất áp lực.
-
-
Gioăng & đệm làm kín:
-
Sử dụng PTFE / Teflon chịu nhiệt và hóa chất, đảm bảo độ kín cao và tuổi thọ lâu dài.
-
-

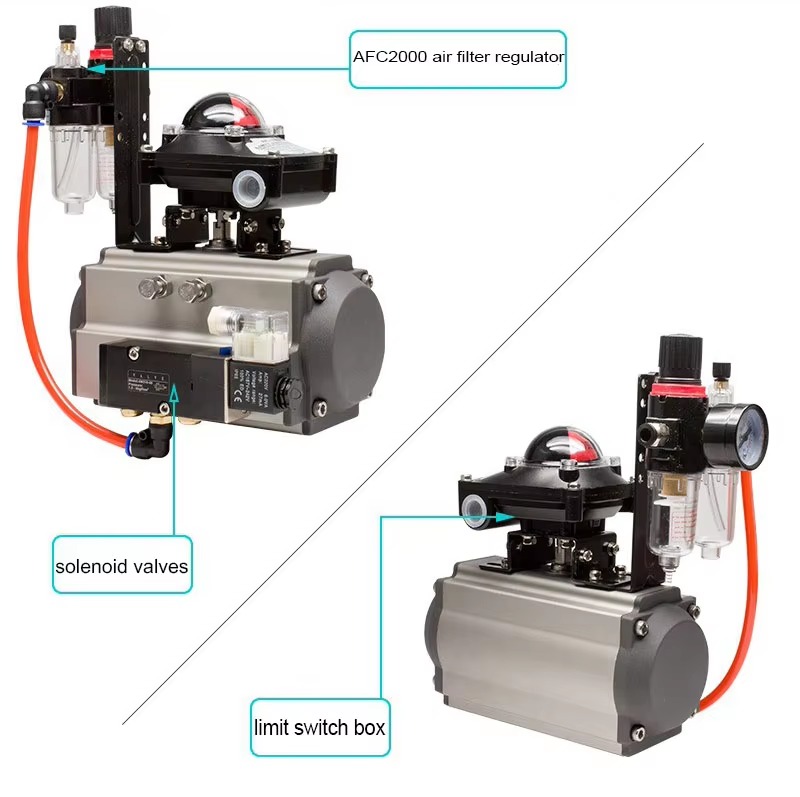

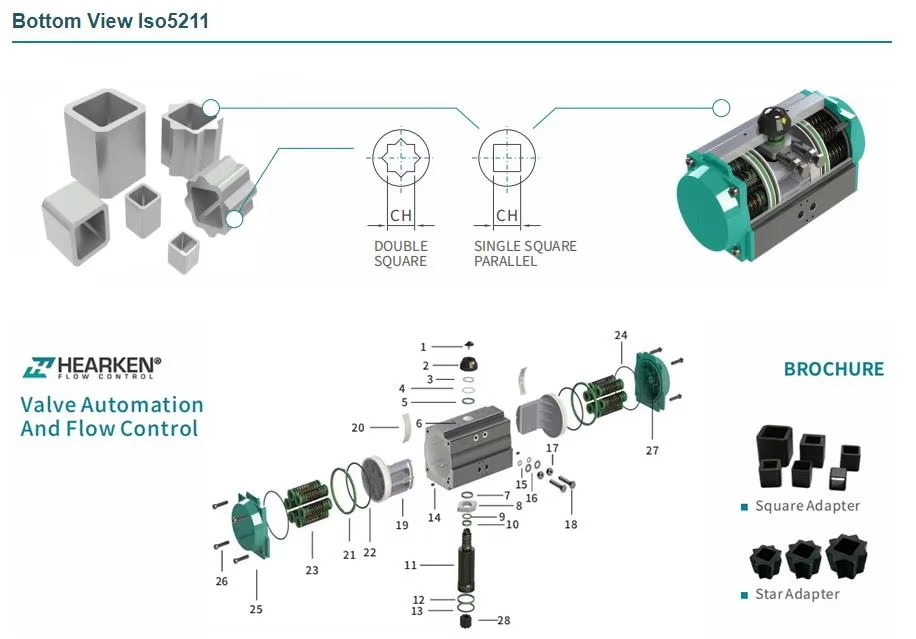

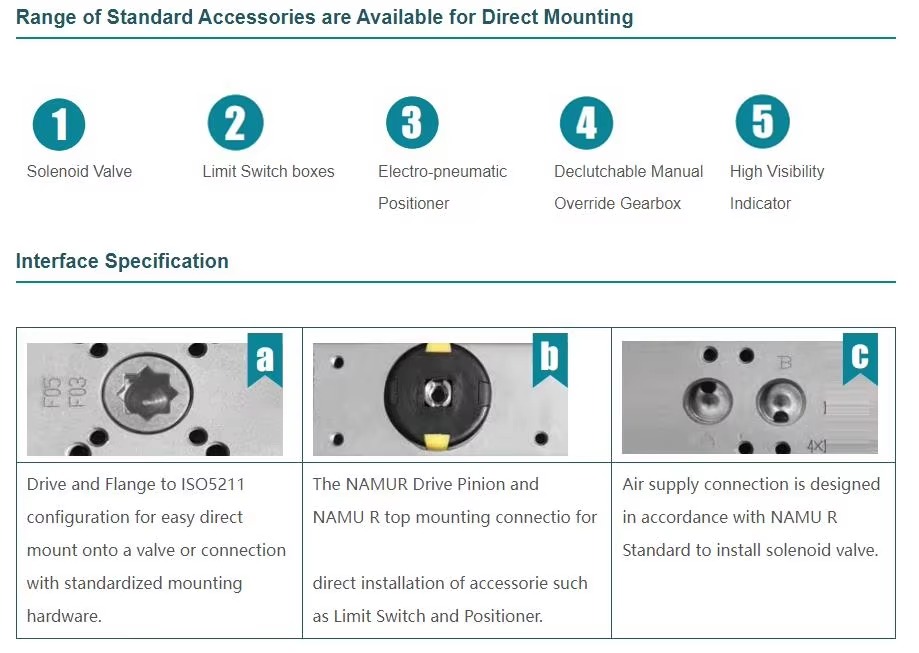

Bộ truyền động khí nén (Actuator):
-
Điều khiển đóng – mở bằng khí nén, tốc độ vận hành nhanh, hoạt động ổn định với tín hiệu điều khiển từ PLC/DCS.
-
Có phiên bản double acting hoặc single acting (spring return) theo yêu cầu ứng dụng.
-
-
Kết nối ren trong (Female Thread):
-
Dạng ren trong tiêu chuẩn BSP / NPT (tuỳ chọn) cho các kích thước van DN15 đến DN100, phù hợp cho lắp đặt trên ống nhỏ đến trung bình.
-
3. Đặc điểm kỹ thuật nổi bật
-
Dải kích thước van:
-
DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 — phù hợp đa dạng kích thước đường ống.
-
-
Vật liệu inox 304:
-
Chịu ăn mòn, oxy hoá, độ bền cơ học cao, thích hợp cho môi trường nước, khí, hơi và hóa chất nhẹ.
-
-
Hoạt động khí nén:
-
Đóng/mở nhanh, chính xác, dễ dàng tích hợp với hệ thống tự động hoá.
-
Giảm thiểu thao tác vận hành thủ công, tăng tuổi thọ van so với van tay.
-
-
Độ kín tuyệt đối:
-
Gioăng PTFE cùng thiết kế bi van đánh bóng cho khả năng đóng kín hoàn toàn, giảm rò rỉ.
-
-
Bảo trì & lắp đặt thuận tiện:
-
Thiết kế 3 mảnh giúp dễ dàng tháo lắp, kiểm tra, thay thế phụ tùng.
-
Kết nối ren trong đơn giản, nhanh chóng mà không cần bích.
-
-
Áp lực & nhiệt độ làm việc:
-
Phù hợp với đa số hệ thống công nghiệp tiêu chuẩn; áp lực và nhiệt độ tùy thuộc vật liệu gioăng và yêu cầu hệ thống (thường đến ~10 bar và ~180°C – tuỳ gioăng).
-

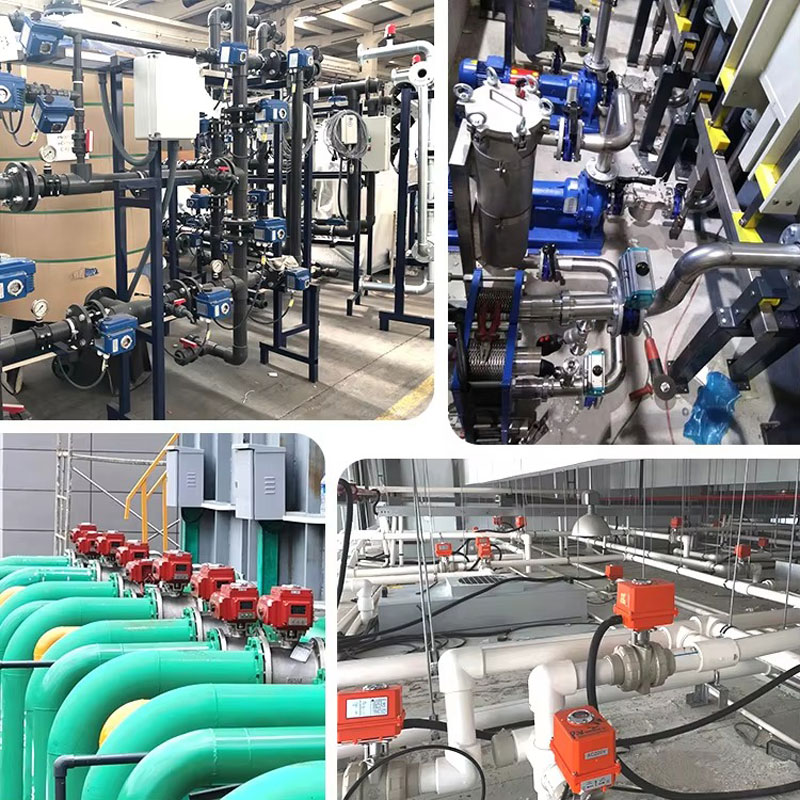

4. Ứng dụng thực tế
Van bi khí nén Q611F 3PC thân inox 304 nối ren trong phù hợp cho:
-
Hệ thống nước sinh hoạt, nước sạch, xử lý nước thải.
-
Ứng dụng hơi, khí nén, khí công nghiệp.
-
Dây chuyền sản xuất thực phẩm, dược phẩm, hoá chất nhẹ.
-
Hệ thống tự động hoá điều khiển từ xa trong nhà máy, xí nghiệp.
5. Ưu điểm vượt trội
-
Tự động hoá điều khiển: vận hành chính xác, nhanh chóng bằng khí nén.
-
Chống ăn mòn & bền bỉ: inox 304 kết hợp gioăng PTFE cho tuổi thọ cao.
-
Bảo trì dễ dàng: thiết kế 3PC tiện lợi cho kỹ thuật viên.
-
Tối ưu chi phí lắp đặt: kết nối ren đơn giản, không cần bích.
-
