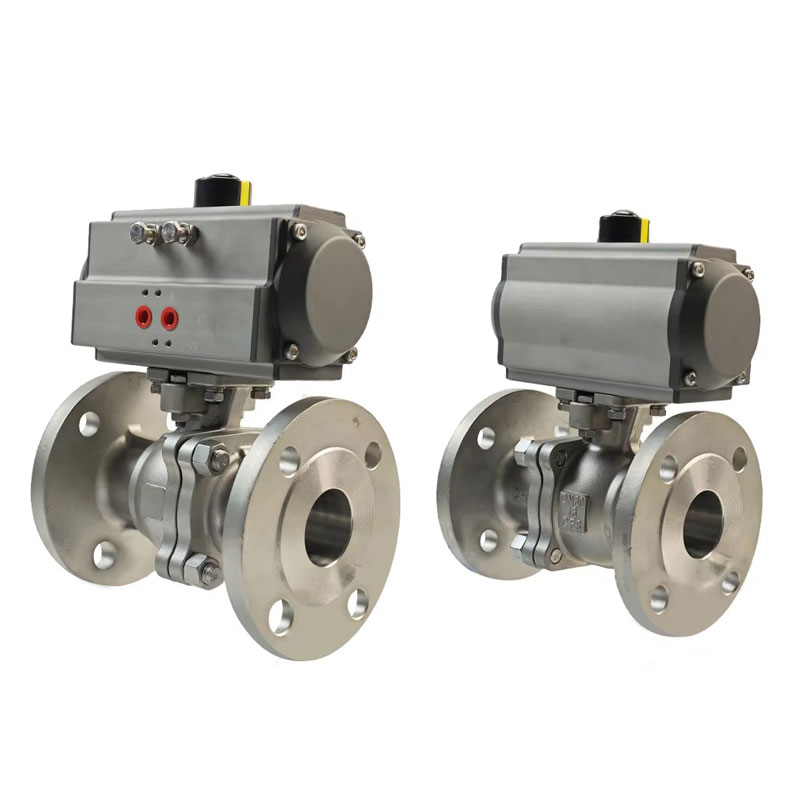

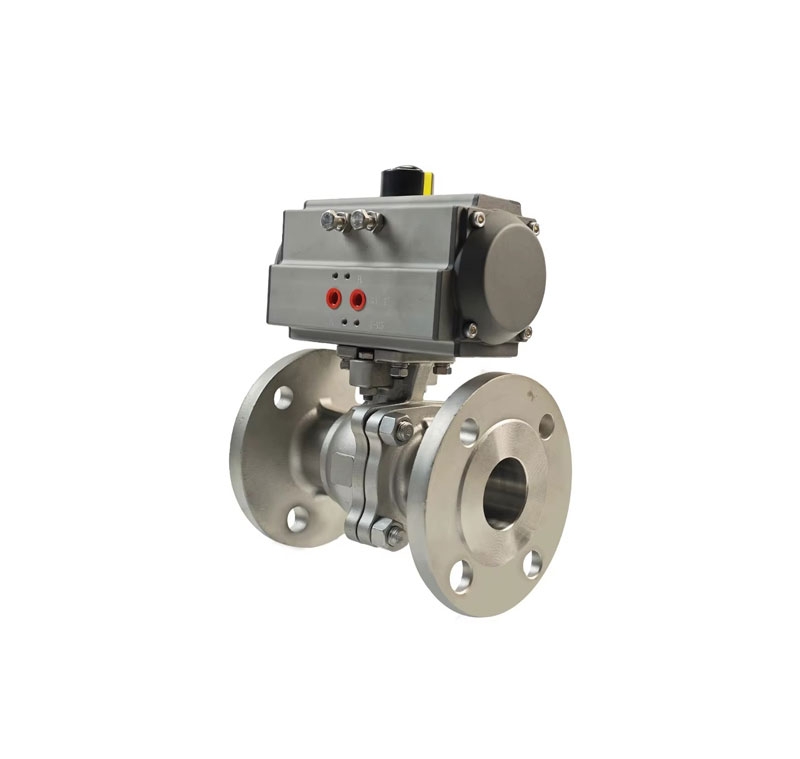

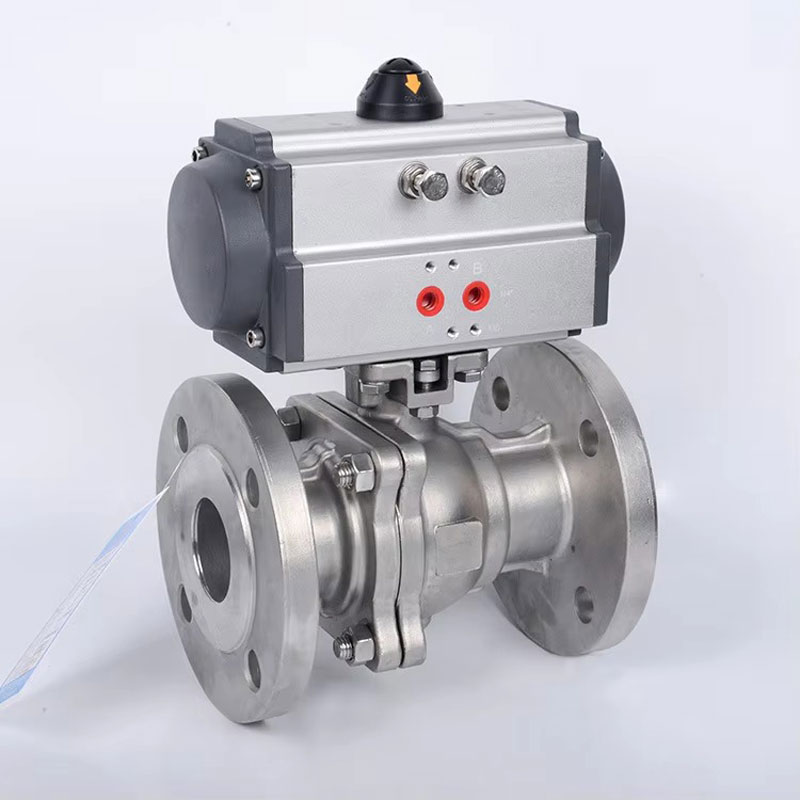

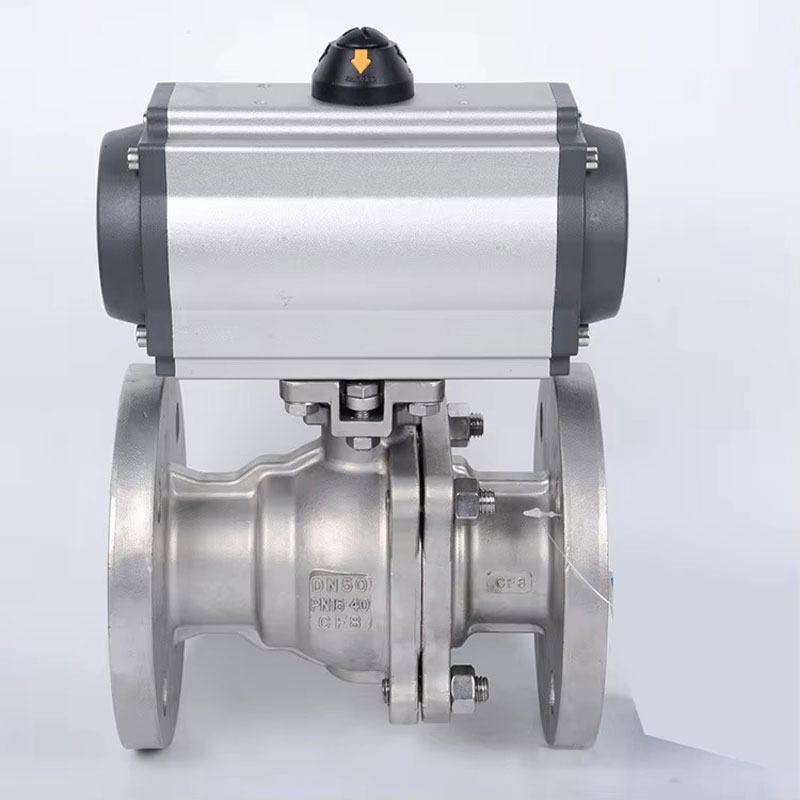

🛠️ Mô tả chi tiết: Van bi khí nén lắp bích inox 304 – Chịu nhiệt độ cao (DN15–DN200)
1. Tổng quan sản phẩm
Van bi khí nén lắp bích inox 304 là thiết bị van công nghiệp được điều khiển tự động bằng khí nén, sử dụng bi inox để đóng/mở dòng chảy. Van được thiết kế nhằm chịu nhiệt độ cao và áp lực lớn trong các hệ thống hơi nóng, khí, hoá chất, nước và lưu chất công nghiệp. Kết nối bích tiêu chuẩn giúp lắp đặt chắc chắn, ổn định, phù hợp với các đường ống trung – lớn từ DN15 đến DN200.
2. Cấu tạo & vật liệu
-
Thân van (Body):
-
Chế tạo từ Inox 304 (AISI 304) nguyên khối, chống ăn mòn, chịu nhiệt tốt, bền vững trong môi trường khắc nghiệt.
-
Bề mặt đánh bóng hoặc chải satin tăng tuổi thọ và dễ bảo trì.
-
-
Bi van (Ball):
-
Làm từ inox 316 / 304 (tuỳ chọn), độ bóng cao giúp dòng chảy trơn tru, ít tổn thất áp lực.
-
Bi được gia công chính xác đảm bảo đóng kín hoàn toàn khi van ở trạng thái đóng.
-
-
Gioăng & đệm làm kín (Seat & Seal):
-
Sử dụng PTFE chịu nhiệt cao (Teflon nhiệt độ cao) hoặc RTFE/Graphite cho dải nhiệt độ làm việc rộng và khả năng chịu nhiệt tốt.
-
Đệm làm kín đảm bảo không rò rỉ ngay cả ở nhiệt độ và áp lực cao.
-
-
Trục & đệm chắn (Stem & Packing):
-
Trục inox chịu lực, kín bằng đệm chịu nhiệt, giảm mài mòn và tăng tuổi thọ van khi hoạt động liên tục.
-
-
Bộ truyền động khí nén (Pneumatic Actuator):
-
Điều khiển tự động bằng khí nén double acting hoặc spring return tùy nhu cầu sử dụng.
-
Hoạt động nhanh, lực mạnh, tuổi thọ cao, dễ tích hợp với hệ thống điều khiển PLC/DCS.
-
-
Mặt bích (Flange):
-
Lắp bích theo tiêu chuẩn ANSI, DIN, JIS (tuỳ yêu cầu hệ thống).
-
Đảm bảo kết nối chặt, chịu lực, phù hợp cho đường ống lớn và áp lực cao.
-

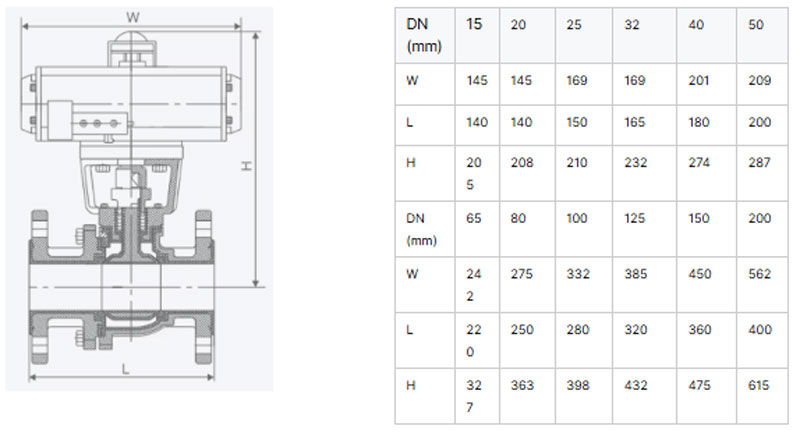

3. Thông số kỹ thuật chính
-
Dải kích thước:
DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
→ Phù hợp cho đa dạng hệ thống đường ống công nghiệp. -
Vật liệu chính:
-
Thân & bi: Inox 304 / 316 (tùy chọn)
-
Gioăng: PTFE chịu nhiệt cao
-
-
Áp suất làm việc:
-
thông thường đến PN16, PN25 hoặc cao hơn theo tiêu chuẩn thiết kế van.
-
Phù hợp cho các hệ bơm, hơi nóng, khí nén, khí công nghiệp.
-
-
Nhiệt độ làm việc:
-
Tối ưu cho môi trường nhiệt độ cao (lên đến ~180°C – 230°C, tuỳ vật liệu đệm làm kín).
-
Ứng dụng trong hệ thống hơi nóng, dầu nhiệt, khí nóng…
-
-
Kiểu truyền động khí nén:
-
Double Acting: dùng khí nén để đóng và mở.
-
Single Acting (Spring Return): dùng lò xo cho trạng thái đóng/mở an toàn khi mất khí.
-
4. Ưu điểm nổi bật
-
Tự động hoá & chính xác: Vận hành bằng khí nén nhanh, mạnh, giảm thao tác thủ công.
-
Chịu nhiệt & áp lực cao: Inox 304 cùng gioăng chịu nhiệt cho hoạt động ổn định ở nhiệt độ lớn.
-
Độ kín tuyệt đối: Bi van inox + đệm PTFE chất lượng cao giảm rò rỉ tối đa.
-
Độ bền & chống ăn mòn: Phù hợp môi trường hoá chất, hơi nóng, nước…
-
Lắp đặt & bảo trì thuận tiện: Bích tiêu chuẩn dễ lắp với đường ống; bảo trì đơn giản.
5. Ứng dụng thực tế
Van bi khí nén lắp bích inox 304 chịu nhiệt độ cao là lựa chọn phù hợp cho:
-
Hệ thống hơi nóng, lò hơi, tuabin, hệ thống sấy công nghiệp.
-
Nhà máy thực phẩm, dược phẩm, hoá chất, xử lý nước/nước nóng.
-
Đường ống khí nóng, dầu tải nhiệt, lưu chất có nhiệt độ cao.
-
Các hệ thống tự động hoá điều khiển từ xa trong xí nghiệp, khu công nghiệp.
