1. Tên sản phẩm

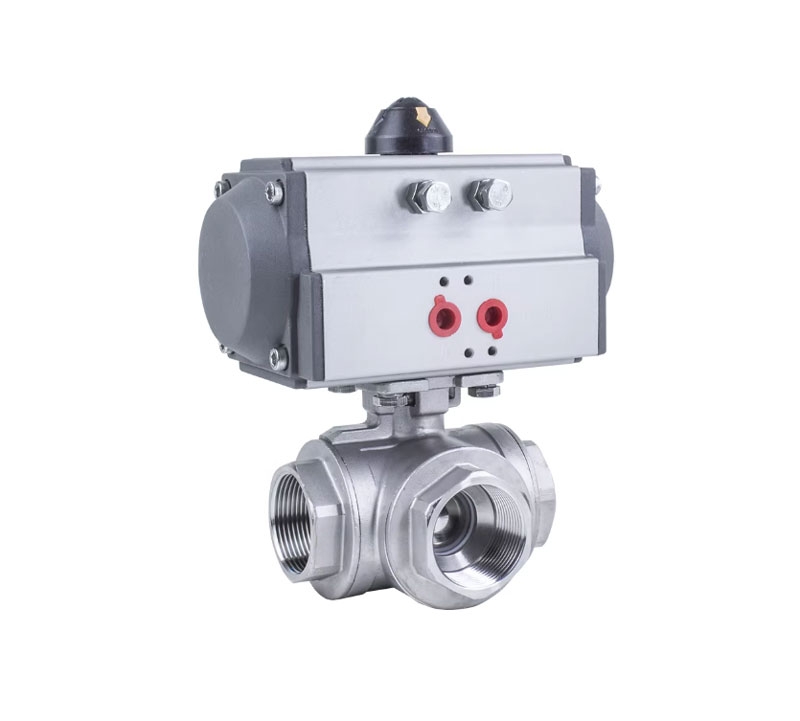

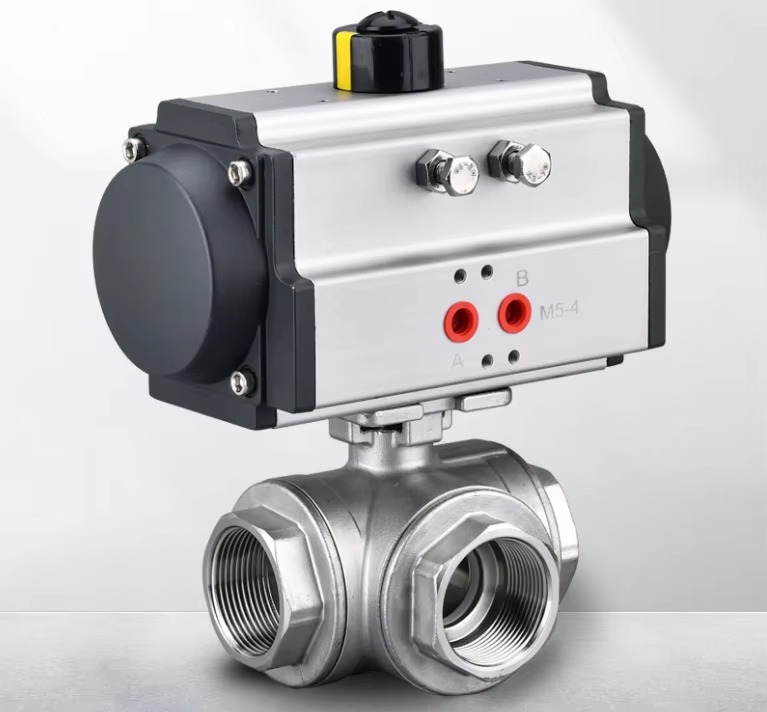

Van bi 3 chiều khí nén Q614F – inox SS304, nối ren, kiểu L / T
2. Công dụng – ứng dụng
Van bi 3 chiều khí nén Q614F được sử dụng để chuyển hướng, phân phối hoặc trộn dòng lưu chất trong hệ thống đường ống. Nhờ cơ cấu điều khiển bằng khí nén, van phù hợp cho các hệ thống tự động hóa công nghiệp, nơi yêu cầu đóng/mở nhanh, chính xác và độ kín cao.
Ứng dụng phổ biến trong:
-
Hệ thống nước sạch, nước thải
-
Hệ thống khí nén, hơi
-
Hóa chất nhẹ, dung môi
-
Thực phẩm, đồ uống, dược phẩm
-
Dây chuyền sản xuất tự động
3. Cấu tạo và vật liệu
| Bộ phận | Vật liệu | Đặc điểm |
|---|---|---|
| Thân van | Inox SS304 | Chống ăn mòn, chịu áp tốt |
| Bi van (Ball) | Inox SS304 | Gia công chính xác, độ bền cao |
| Trục van | Inox SS304 | Vận hành ổn định, không rò rỉ |
| Gioăng làm kín (Seat) | PTFE (Teflon) | Độ kín cao, chịu hóa chất |
| Bộ truyền động khí nén | Hợp kim nhôm | Nhẹ, phản hồi nhanh |
| O-ring | NBR / FKM | Kín khí, tuổi thọ cao |
4. Kiểu kết nối
-
Nối ren trong (Ren BSP/NPT)
→ Lắp đặt nhanh, không cần hàn, dễ tháo lắp và bảo trì.
→ Phù hợp hệ thống ống nhỏ và vừa.

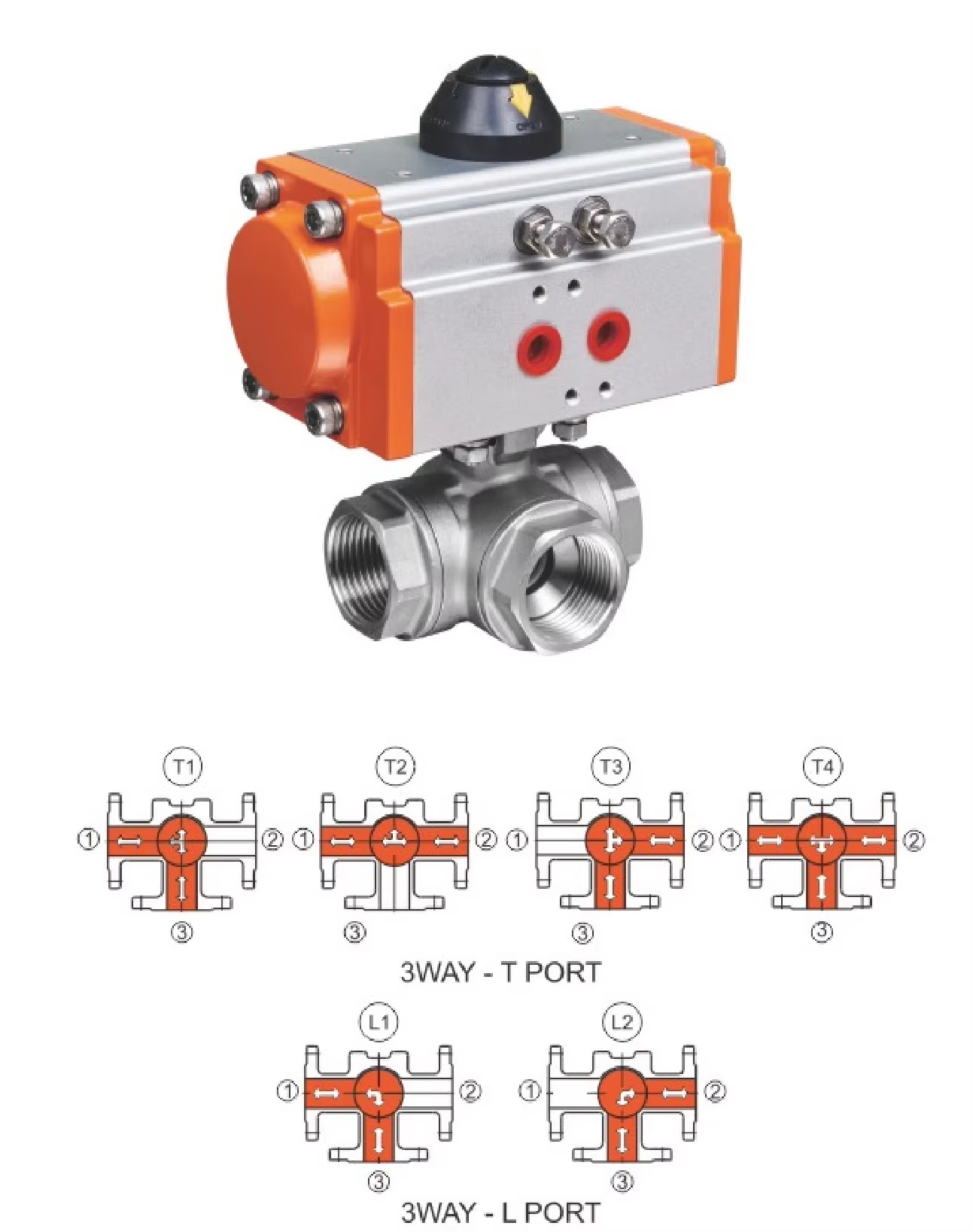

5. Kiểu bi – nguyên lý hoạt động
Van có 2 dạng bi:
🔹 Kiểu L
-
Dùng để chuyển hướng dòng chảy giữa hai nhánh.
-
Thường sử dụng trong các hệ thống chọn tuyến.
🔹 Kiểu T
-
Dùng để chia dòng hoặc trộn dòng giữa ba nhánh.
-
Linh hoạt hơn, đáp ứng nhiều phương án vận hành.
Nguyên lý hoạt động:
Khí nén cấp vào bộ truyền động → làm quay trục van 90° → bi van xoay theo thiết kế L hoặc T → điều hướng dòng lưu chất theo yêu cầu.
6. Ưu điểm nổi bật
✅ Đóng/mở nhanh, chính xác nhờ điều khiển khí nén
✅ Độ kín cao, hạn chế rò rỉ nhờ gioăng PTFE
✅ Thân inox SS304 bền bỉ, chống ăn mòn
✅ Linh hoạt chuyển hướng / chia / trộn dòng
✅ Thiết kế gọn nhẹ, dễ lắp đặt
✅ Phù hợp cho tự động hóa dây chuyền sản xuất
7. Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
|---|---|
| Model | Q614F |
| Kiểu van | Van bi 3 chiều |
| Vật liệu thân | Inox SS304 |
| Kiểu kết nối | Nối ren |
| Kiểu bi | L / T |
| Áp suất làm việc | PN16 ~ PN40 (tùy kích thước) |
| Nhiệt độ làm việc | -10°C đến +180°C |
| Áp suất khí điều khiển | 4 – 6 bar |
| Môi chất sử dụng | Nước, khí, hơi, hóa chất nhẹ |

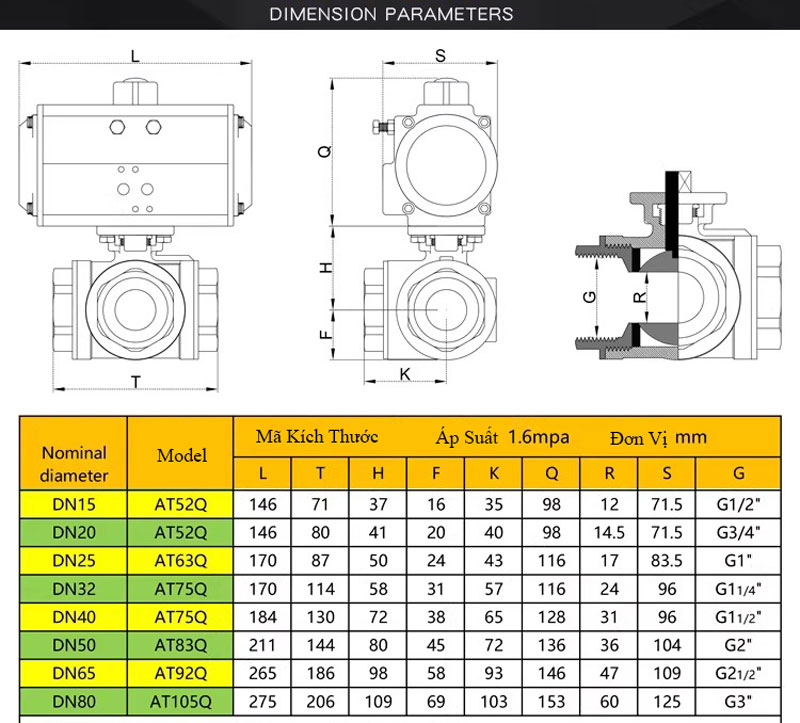

8. Kích thước tiêu chuẩn
Van bi 3 chiều khí nén Q614F có đầy đủ các kích cỡ thông dụng:
➡️ DN15 / DN20 / DN25 / DN32 / DN40 / DN50
9. Đánh giá tổng quan
Van bi 3 chiều khí nén Q614F là giải pháp tối ưu cho các hệ thống cần điều hướng hoặc phân phối dòng tự động, đặc biệt trong môi trường yêu cầu độ kín cao, vận hành ổn định và tuổi thọ lâu dài.
Nếu bạn cần mô tả ngắn, bảng giá, bản vẽ kỹ thuật hoặc catalogue, mình có thể hỗ trợ ngay.
