B. Bảng sự thật (Truth Table chuẩn hóa theo SVOS_03 v1.4)
|
Khẳng định hoặc thông số
|
Giá trị và đơn vị
|
Model/Quy cách áp dụng
|
Nguồn và căn cứ
|
Mức xác minh
|
|---|---|---|---|---|
|
Tên sản phẩm chuẩn SEO
|
Tủ Mạng Ngoài Trời Inox (201 / 304) Chuẩn Rack 19 Inch
|
Dải 6U đến 42U
|
Chuẩn hóa theo EIA-310-D
|
Đã chuẩn hóa kỹ thuật
|
|
Thương hiệu
|
Yingtuo
|
Toàn bộ quy cách
|
Thông tin mô tả trang web
|
Người bán công bố
|
|
Mã quản lý nội bộ
|
26DG-00596-02 |
SKU cha hệ thống
|
Trang web bán hàng
|
Đã xác nhận nội bộ
|
|
Vật liệu thân vỏ
|
Thép không gỉ Inox 201 hoặc Inox 304
|
2 nhóm vật liệu
|
Lựa chọn trên web
|
Người bán công bố
|
|
Độ dày vật liệu
|
1.0 – 1.5 mm (vỏ) / 1.5 – 2.0 mm (thanh rack)
|
Toàn bộ quy cách
|
Quy chuẩn gia công vỏ tủ
|
Chuẩn hóa kỹ thuật
|
|
Cấu trúc chống thời tiết
|
Mái dốc thoát nước, hèm cửa gioăng cao su bọt
|
Toàn bộ quy cách
|
Cấu trúc cơ học tủ ngoài trời
|
Chuẩn hóa kỹ thuật
|
|
Quy chuẩn lắp đặt
|
Chuẩn Rack 19 inch (1U = 44.45 mm)
|
6U, 9U, 12U, 15U, 24U, 42U
|
Tiêu chuẩn EIA-310-D
|
Chuẩn hóa kỹ thuật
|
|
Kích thước dòng tủ treo
|
500x400x300 mm đến 800x600x450 mm
|
Nhóm 6U – 12U
|
Bảng quy cách mm trên web
|
Đã ánh xạ biến thể
|
|
Kích thước dòng tủ đứng
|
1000x600x600 mm đến 2000x600x600 mm
|
Nhóm 15U – 42U
|
Bảng quy cách mm trên web
|
Đã ánh xạ biến thể
|
|
Giá niêm yết Inox 201
|
2.470.000₫ – 20.620.000₫
|
17 kích thước Inox 201
|
Bảng giá web đang hiển thị
|
Chờ đối soát kế toán
|
|
Giá niêm yết Inox 304
|
3.980.000₫ – 37.130.000₫
|
17 kích thước Inox 304
|
Bảng giá web đang hiển thị
|
Chờ đối soát kế toán
|
C. Bảng đối chiếu model, giá và kích thước quy đổi (Ánh xạ chuẩn U)
|
Nhóm sản phẩm
|
Quy cách kích thước (D x R x C mm)
|
Khoang lắp Rack tương ứng
|
Giá tham khảo Inox 201
|
Giá tham khảo Inox 304
|
Vị trí hiển thị kích thước
|
|---|---|---|---|---|---|
|
Tủ treo tường / cột
|
500 x 400 x300 mm
|
6U (Chiều sâu thiết bị< 250{ mm})
|
2.470.000₫
|
3.980.000₫
|
Bảng thông số chi tiết
|
|
Tủ treo tường / cột
|
600 x 500 x 300 mm
|
9U (Chiều sâu thiết bị x 250{ mm})
|
2.690.000₫
|
4.340.000₫
|
Bảng thông số chi tiết
|
|
Tủ treo tường / cột
|
600 x 600 x 450 mm
|
12U (Chiều sâu thiết bị < 380{ mm})
|
4.240.000₫
|
7.460.000₫
|
Bảng thông số chi tiết
|
|
Tủ đứng bán công nghiệp
|
1000x 600 x 600 mm
|
18U – 20U (Có chân đế đặt sàn)
|
7.720.000₫
|
14.810.000₫
|
Bảng thông số chi tiết
|
|
Tủ đứng trung tâm
|
1600 x 600 x 600 mm
|
32U – 36U (Đặt sàn chuyên dụng)
|
15.330.000₫
|
29.850.000₫
|
Bảng thông số chi tiết
|
|
Tủ đứng công nghiệp
|
2000 x 600 x600 mm
|
42U (Hệ thống Server / Switch lớn)
|
20.620.000₫
|
37.130.000₫
|
Bảng thông số chi tiết
|
1. Định danh bài viết & Cấu trúc SEO
- SEO Title: Tủ Mạng Ngoài Trời Inox (201 / 304) Chuẩn Rack 19 Inch — Quy Cách & Báo Giá
- Meta Description: Tủ mạng ngoài trời Inox 201 và Inox 304 chuẩn rack 19 inch (6U, 12U đến 42U) chuyên dụng bảo vệ switch, camera và đầu ghi. Thiết kế mái che chống nước tạt, gioăng kín bụi bẩn.
- H1: Tủ Mạng Ngoài Trời Inox Chống Nước Chuẩn Rack 19 Inch (6U / 12U / 42U)
2. Đoạn mở đầu trực diện

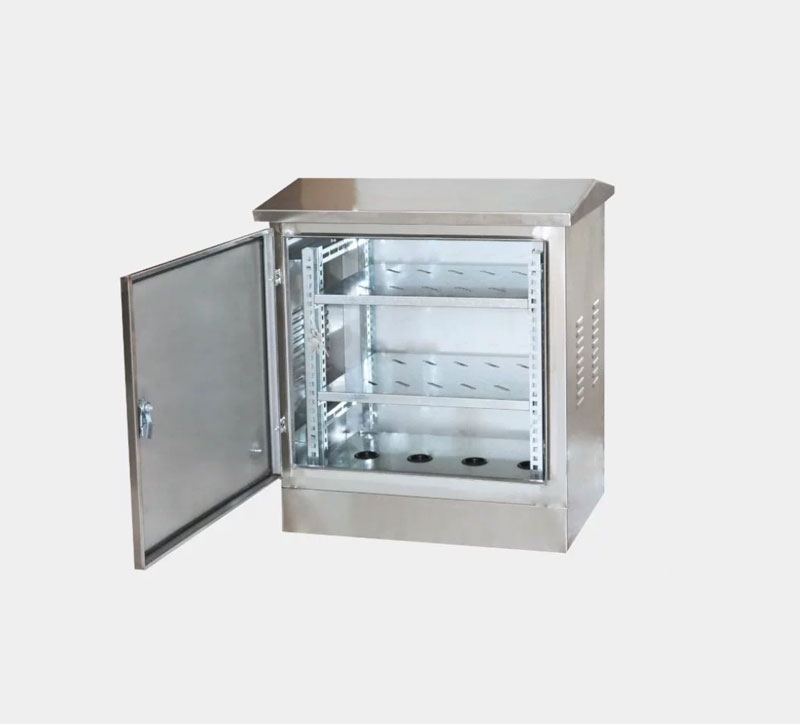

Tủ mạng ngoài trời Inox là hệ vỏ bảo vệ chuyên dụng cho các thiết bị mạng viễn thông, bộ chia mạng (switch), đầu ghi camera giám sát và khối cấp nguồn hoạt động trực tiếp ngoài trời. Được gia công từ thép không gỉ Inox 201 hoặc Inox 304 với cấu trúc mái che dốc thoát nước và hèm cửa gắn gioăng cao su làm kín, sản phẩm giúp cách ly hoàn toàn nước mưa, hơi ẩm và bụi bẩn công nghiệp. Hệ thống thanh gá bên trong tuân thủ nghiêm ngặt tiêu chuẩn rack 19 inch quốc tế, cung cấp dải không gian lắp đặt đa dạng từ các dòng tủ nhỏ gọn treo cột 6U, 12U đến hệ tủ đứng sàn công nghiệp 42U.

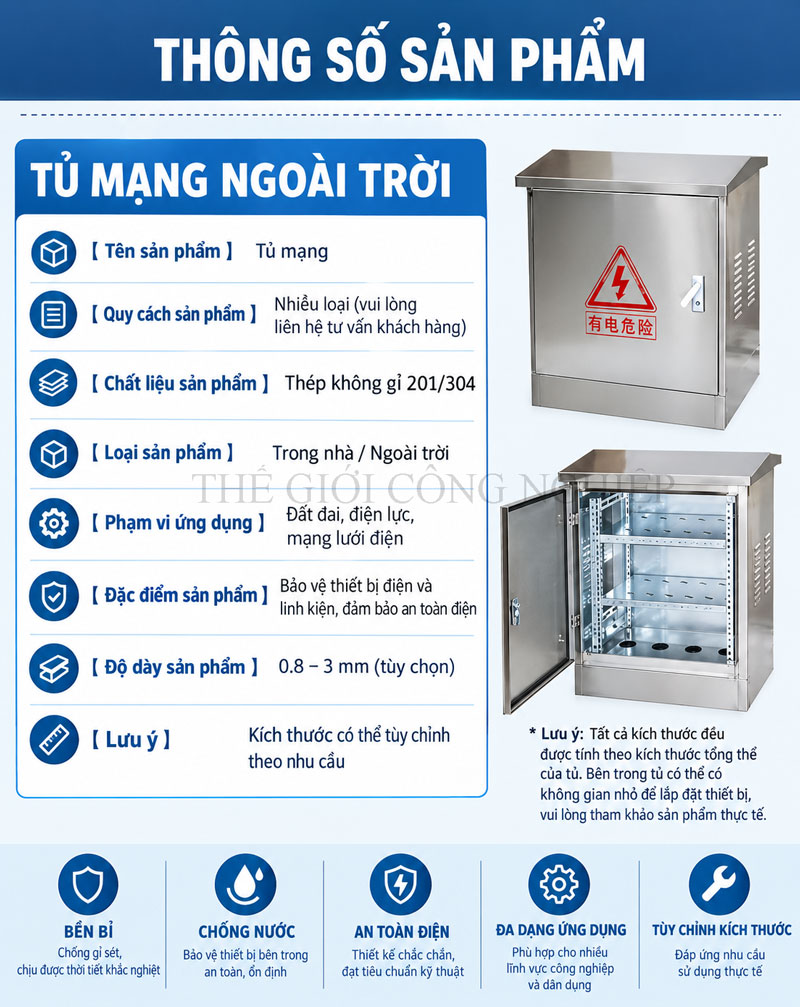

3. Bảng thông số kỹ thuật cấu tạo vỏ tủ
|
Hạng mục kỹ thuật
|
Thông số tiêu chuẩn
|
Ghi chú ứng dụng thực tế
|
|---|---|---|
|
Tiêu chuẩn gá lắp
|
Chuẩn Rack 19 inch (EIA-310-D)
|
Tương thích mọi switch, patch panel, ODF tiêu chuẩn
|
|
Vật liệu chế tạo
|
Thép không gỉ Inox 201 / Inox 304
|
Tùy chọn theo điều kiện môi trường lắp đặt
|
|
Độ dày thép
|
Thân vỏ: 1,0 – 1,2 mm; Khung rack: 1,5 – 2,0 mm
|
Đảm bảo độ cứng vững cơ học, chống móp méo
|
|
Cấu trúc chống nước
|
Mái vát dốc thoát nước, hèm cửa kép gioăng cao su
|
Ngăn ngừa nước mưa đọng và chống tạt nước trực diện
|
|

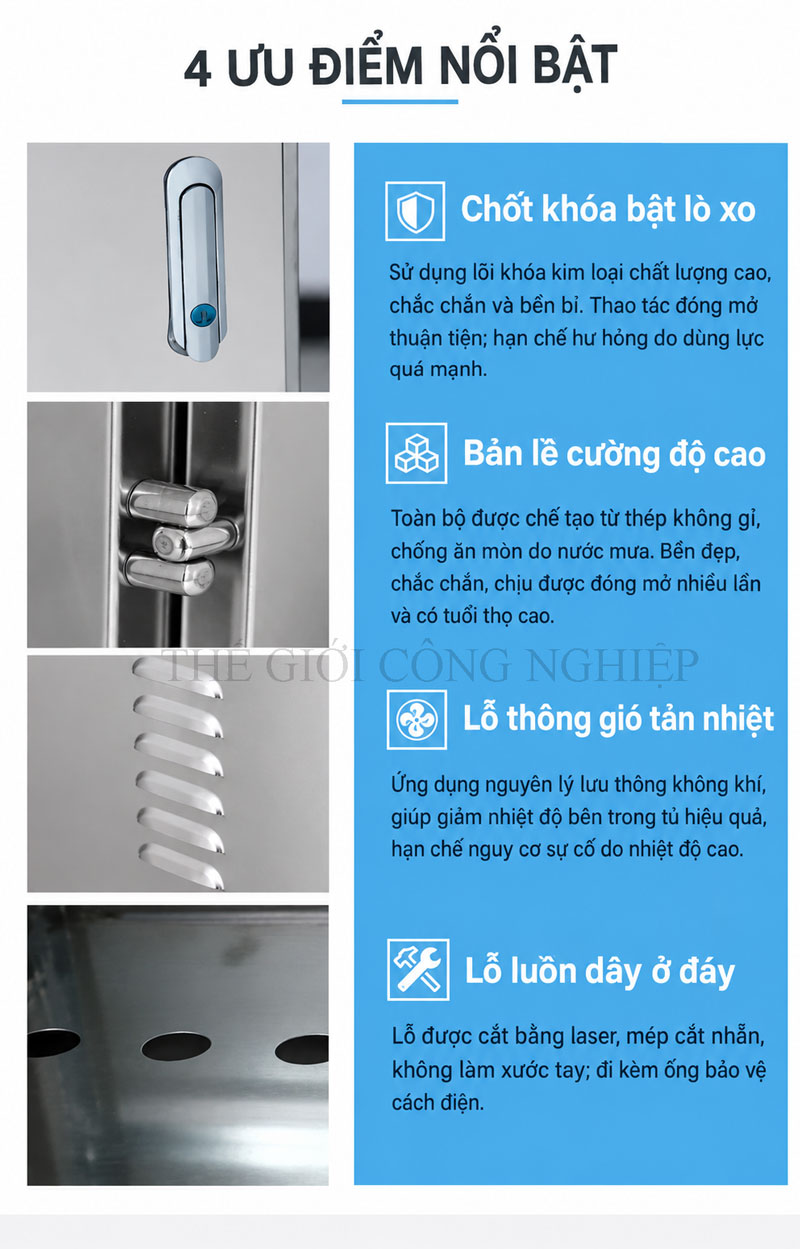

Hệ thống tản nhiệt
|
Cửa chớp đối lưu 2 bên hông kèm lưới lọc bụi
|
Ngăn côn trùng, hỗ trợ vị trí lắp quạt hút làm mát
|
|
Cổng luồn cáp
|
Bố trí dưới đáy tủ, kèm đệm cao su làm kín
|
Đảm bảo kín khít khi kéo cáp nguồn và cáp quang vào tủ
|
|
Khóa an toàn
|
Khóa tay gạt cơ học chống rỉ sét
|
Bảo vệ an ninh thiết bị, hạn chế can thiệp trái phép
|
4. Phân loại vật liệu: Nên chọn Inox 201 hay Inox 304?
- Tủ mạng Inox 201: Lựa chọn tối ưu về mặt kinh tế cho các công trình dân dụng, trạm bảo vệ, nhà xưởng công nghiệp thông thường hoặc khu vực ngoài trời có mái hiên che chắn một phần.
- Tủ mạng Inox 304: Dòng sản phẩm cao cấp có hàm lượng Niken cao, đem lại khả năng chống oxy hóa vượt trội. Đây là giải pháp bắt buộc cho các dự án giao thông, trạm viễn thông vùng duyên hải ven biển, nhà máy hóa chất hoặc khu vực xử lý nước thải có nồng độ ẩm và hơi muối ăn mòn cao.
5. Hướng dẫn chọn quy cách theo nhu cầu lắp đặt (Số U và Chiều sâu)
- Nhóm 6U – 12U (Treo tường / Gá cột): Thiết kế nhỏ gọn, tải trọng khuyến nghị 30 – 50 kg. Chuyên dùng chứa 1–2 switch chia mạng, patch panel, ODF quang và bộ nguồn phụ trợ cho hệ thống camera an ninh ngoài trời.
- Nhóm 15U – 24U (Tủ đứng tầm trung): Kích thước chiều cao từ 1,0 m đến 1,2 m, tải trọng 80 – 150 kg. Thích hợp cho các trạm chuyển tiếp dữ liệu quy mô vừa, tủ điều khiển chiếu sáng hoặc tủ giám sát khu đô thị.
- Nhóm 36U – 42U (Tủ trung tâm cỡ lớn): Chiều cao từ 1,6 m đến 2,0 m, kết cấu đặt sàn với chân đế vững chắc, tải trọng lên tới 300 – 500 kg. Dành cho các trạm điều hành viễn thông tập trung, trung tâm dữ liệu phụ trợ ngoài trời có tích hợp hệ thống lưu điện UPS và máy chủ chuyên dụng.
- Lưu ý quan trọng khi chọn chiều sâu (D): Cần đo chiều sâu của switch hoặc thiết bị sâu nhất, sau đó cộng thêm tối thiểu 100 – 150 mm để đảm bảo không gian cắm giắc nguồn, uốn cong bán kính cáp quang và đối lưu không khí.
6. Hướng dẫn lắp đặt và bảo trì an toàn ngoài trời
- Đấu nối tiếp địa an toàn: Toàn bộ thân vỏ tủ inox phải được liên kết tiếp địa với cọc tiếp địa của công trình thông qua bulông tiếp địa M6/M8 có sẵn ở góc đáy tủ nhằm triệt tiêu hiện tượng rò điện và cảm ứng tĩnh điện.
- Kiểm tra gioăng cánh cửa: Trong quá trình vận hành định kỳ, kiểm tra độ đàn hồi của gioăng cao su quanh cánh cửa; vệ sinh lưới lọc bụi ở các cửa chớp thông gió để quạt tản nhiệt làm việc hiệu quả nhất.
7. Câu hỏi thường gặp của khách hàng B2B (FAQ)
- Tủ ngoài trời Inox có đọng sương bên trong không? Trả lời: Trong điều kiện chênh lệch nhiệt độ ngày và đêm cao, tủ có thể xuất hiện ngưng tụ sương. Kỹ thuật viên nên gắn thêm quạt hút tản nhiệt kèm trở nhiệt sấy (thermostat) để ổn định độ ẩm bên trong khoang máy.
- Sao Việt có cung cấp bản vẽ CAD để tích hợp vào hồ sơ thiết kế không? Trả lời: Khách hàng doanh nghiệp và nhà thầu có thể yêu cầu cung cấp bản vẽ kích thước chi tiết (PDF/CAD) cho từng quy cách cụ thể để phục vụ công tác phê duyệt vật tư dự án.
8. Đề xuất liên kết & Lời kêu gọi hành động (CTA B2B)
- Liên kết gợi ý: Các bài viết liên quan về phụ kiện thanh nguồn PDU chuẩn rack 19 inch, khay cố định tủ rack ngoài trời.
- CTA: Để nhận bảng báo giá dự án, xác nhận quy cách vật tư Inox 201/304 và kiểm tra tình trạng tồn kho theo từng kích thước, quý khách hàng vui lòng liên hệ bộ phận kỹ thuật thương mại Sao Việt để được hỗ trợ chuyên sâu.
