Tấm Trượt Tự Bôi Trơn UTW

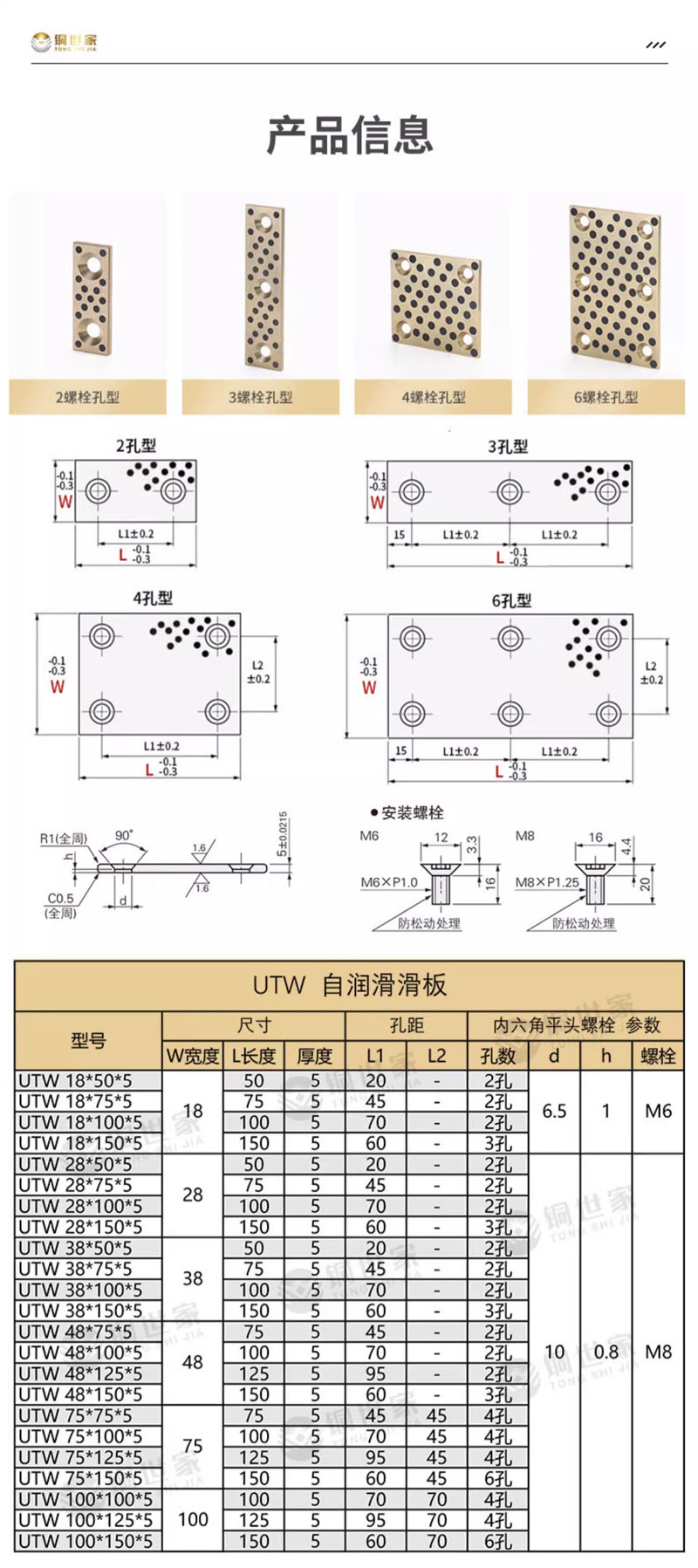

Bảng Thông Số Kỹ Thuật Tấm Trượt Tự Bôi Trơn UTW

Tấm Trượt Tự Bôi Trơn UTW (Self-Lubricating Slide Plate) là một linh kiện dẫn hướng tuyến tính chuyên dụng, được thiết kế để hoạt động hiệu quả trong các môi trường khắc nghiệt mà không cần bổ sung dầu mỡ bôi trơn thường xuyên.

Tấm trượt UTW là giải pháp thay thế cho các cơ cấu trượt truyền thống, đặc biệt phổ biến trong ngành khuôn mẫu (khuôn ép nhựa, khuôn dập) và các máy móc yêu cầu môi trường làm việc sạch sẽ, không dầu mỡ.

Dưới đây là mô tả chi tiết về cấu tạo, tính năng và ứng dụng của Tấm trượt UTW:

1. Cấu Tạo và Vật Liệu

Vật liệu cơ bản (Base Material): Tấm trượt UTW được chế tạo từ Hợp kim Đồng chịu lực cao (High-Strength Copper Alloy). Vật liệu đồng này cung cấp khả năng chịu tải, chịu nén và độ bền cơ học vượt trội.
Chất tự bôi trơn (Solid Lubricant): Bề mặt của tấm đồng được khảm (impregnated) các hạt hoặc khối Graphite (Than chì) rắn. Graphite là chất bôi trơn khô tự nhiên có hệ số ma sát cực thấp.
Cơ chế tự bôi trơn: Khi tấm trượt di chuyển, các hạt graphite rắn được giải phóng dần ra bề mặt trượt, tạo thành một lớp màng bôi trơn mỏng và bền vững giữa hai bề mặt tiếp xúc. Quá trình này diễn ra liên tục, đảm bảo chuyển động trơn tru mà không cần dầu hoặc mỡ lỏng.

2. Tính Năng Kỹ Thuật Nổi Bật

Đặc điểm	Mô tả chi tiết
Tự Bôi Trơn (Self-Lubricating)	Không cần bảo trì bôi trơn: Loại bỏ hoàn toàn nhu cầu sử dụng dầu/mỡ bổ sung, giảm chi phí và thời gian bảo trì.
Khả năng chịu tải cao	Vật liệu hợp kim đồng chịu lực giúp tấm trượt chịu được áp lực nén và tải trọng lớn (Tải trọng cho phép tiêu biểu: $\approx 50 N/mm^2$).
Hệ số ma sát thấp	Hệ số ma sát khô cực thấp (thường $\mu \approx 0.03 - 0.09$), đảm bảo chuyển động mượt mà và giảm tiêu hao năng lượng.
Chịu nhiệt độ khắc nghiệt	Có khả năng hoạt động ổn định trong dải nhiệt độ rộng, thích hợp cho các ứng dụng có nhiệt độ cao (ví dụ: trong khuôn ép nóng).
Chống ăn mòn	Hoạt động hiệu quả trong các môi trường khắc nghiệt như môi trường ẩm ướt, nước biển, axit nhẹ hoặc môi trường bụi bẩn cao.
Độ bền/Tuổi thọ	Tuổi thọ cao và khả năng chống mài mòn vượt trội so với các tấm trượt sử dụng bôi trơn bằng dầu/mỡ thông thường.
Tốc độ trượt	Cho phép tốc độ trượt tương đối cao (Tốc độ trượt cho phép tiêu biểu: $\approx 24 m/phút$).

3. Thông Số Kích Thước và Mã Hiệu

Tấm trượt UTW có nhiều kích thước khác nhau, thường được ký hiệu theo định dạng: UTW [Chiều Rộng] x [Chiều Dài] x [Độ Dày] (đơn vị: mm).

Ví dụ Model: UTW 38 x 100 x 5 (Chiều rộng 38mm, Chiều dài 100mm, Độ dày 5mm).

4. Ứng Dụng Điển Hình

Tấm Trượt Tự Bôi Trơn UTW được ứng dụng trong các lĩnh vực:

Khuôn Mẫu:
- Làm tấm dẫn hướng (Guide Plate) cho các bộ phận chuyển động của khuôn ép nhựa, khuôn dập, khuôn đúc.
- Đảm bảo chuyển động chính xác và trơn tru của các chốt, thanh trượt trong khuôn.
Máy Móc Tự Động Hóa:
- Các cơ cấu trượt tuyến tính cần môi trường sạch (ví dụ: thiết bị y tế, thực phẩm, bán dẫn).
- Các ứng dụng khó tiếp cận để bảo trì bôi trơn thường xuyên.
Máy Công Cụ: Làm bạc trượt hoặc tấm trượt cho các bộ phận chịu tải nặng và chuyển động chậm/gián đoạn.
