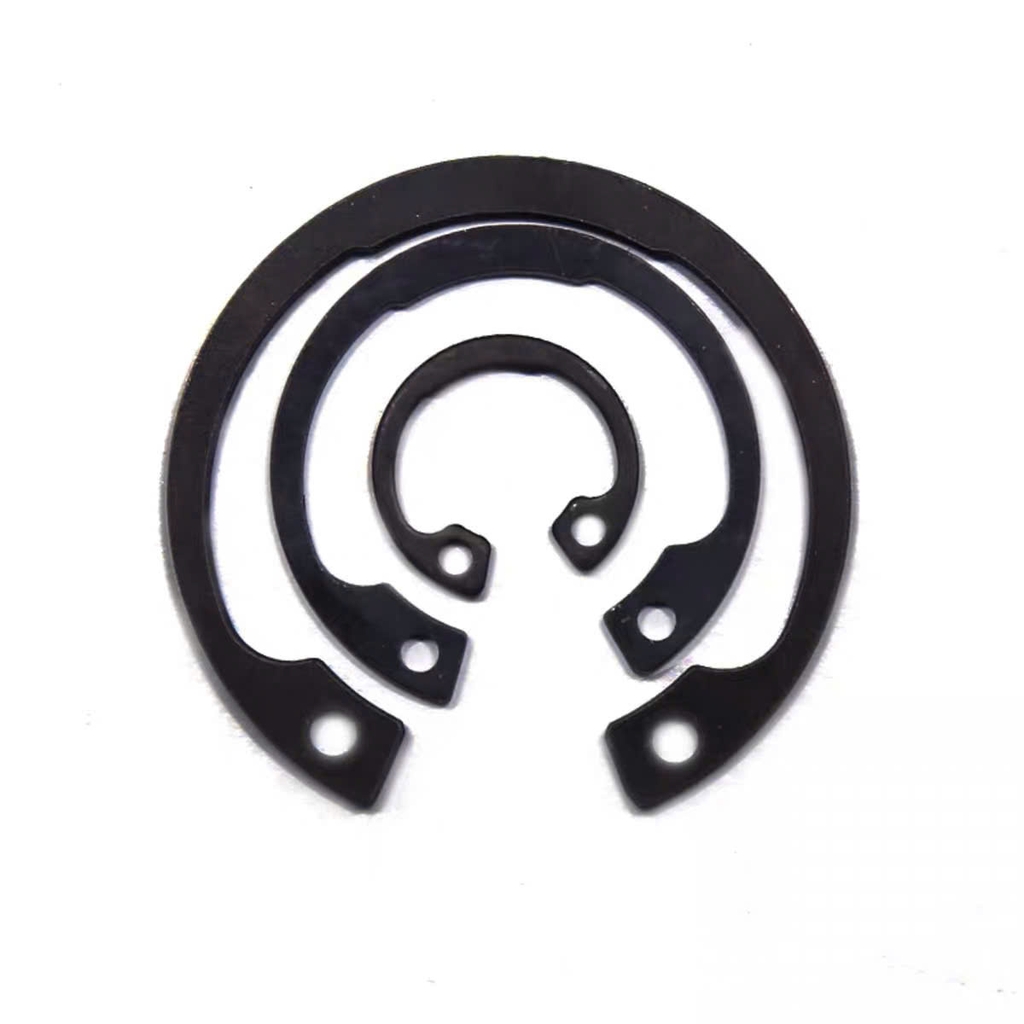

Phe gài lỗ thép lò xo 65Mn DIN 472

Phe gài lỗ DIN 472 là chi tiết cơ khí dạng vòng hãm, được lắp vào rãnh trên lỗ hoặc đường kính trong của chi tiết để ngăn không cho bạc, vòng bi, bánh răng, trục hoặc các bộ phận khác dịch chuyển theo phương dọc trục. Sản phẩm sử dụng thép lò xo 65Mn, có đặc tính đàn hồi và khả năng chịu lực phù hợp với nhiều cơ cấu máy móc công nghiệp.

Với thiết kế theo tiêu chuẩn DIN 472, phe gài lỗ có thể được sử dụng trong các cụm lắp ráp yêu cầu cố định chi tiết chắc chắn nhưng vẫn thuận tiện cho việc tháo lắp, bảo trì.

Đặc điểm nổi bật

• Sản xuất theo tiêu chuẩn DIN 472 dành cho phe gài lỗ.

• Vật liệu thép lò xo 65Mn có độ đàn hồi tốt.

• Thiết kế dạng vòng hãm giúp cố định chi tiết theo phương dọc trục.

• Có hai tai gài hỗ trợ thao tác lắp đặt và tháo ra bằng kìm phe.

• Kết cấu nhỏ gọn, không chiếm nhiều không gian lắp ráp.

• Phù hợp với nhiều cơ cấu truyền động và thiết bị cơ khí.

• Có thể sử dụng trong các cụm máy cần tháo lắp, bảo trì định kỳ.

Cấu tạo

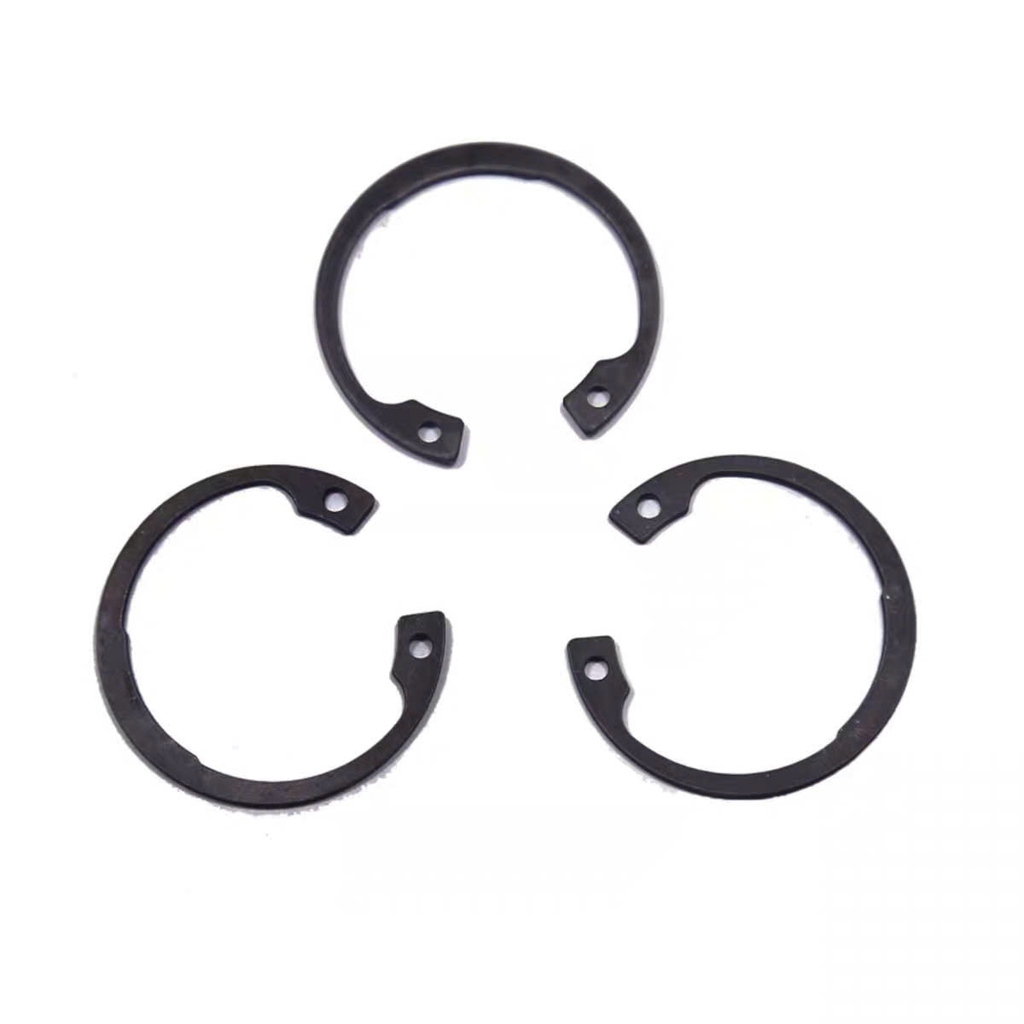

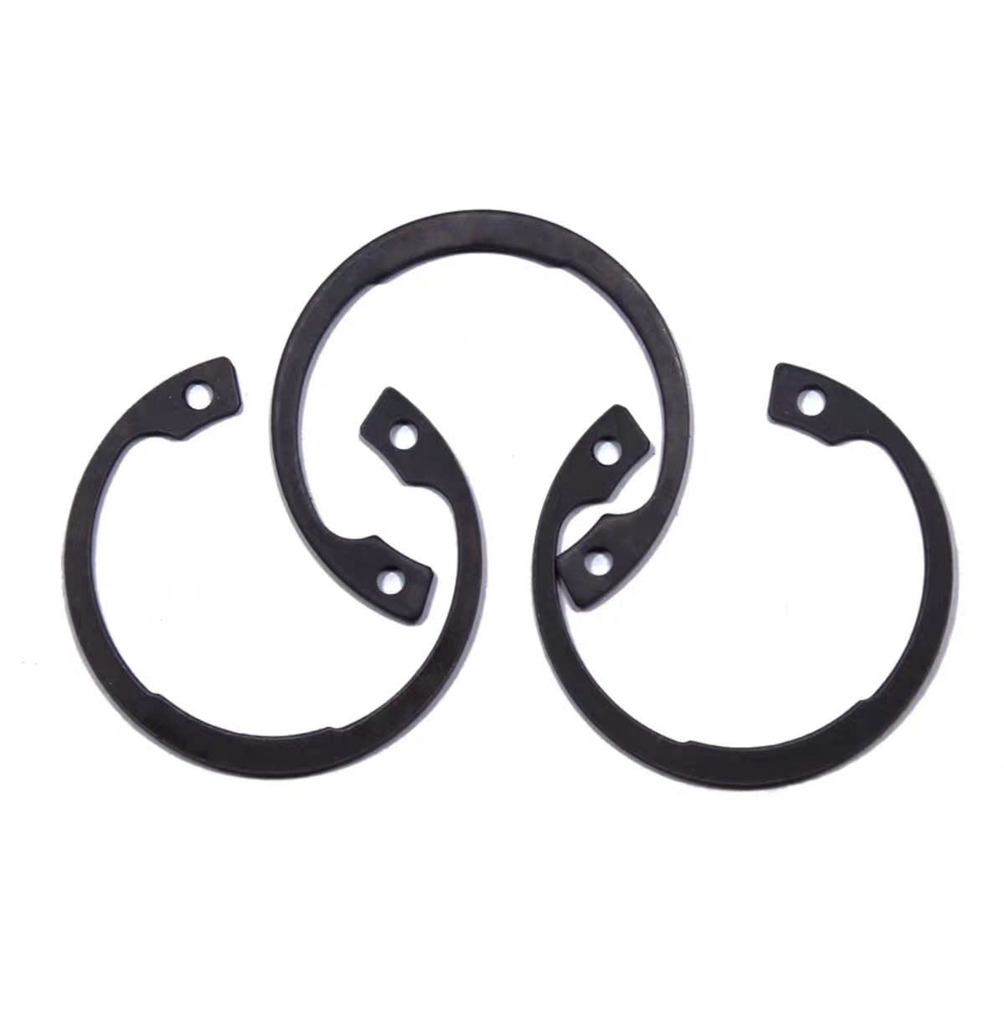

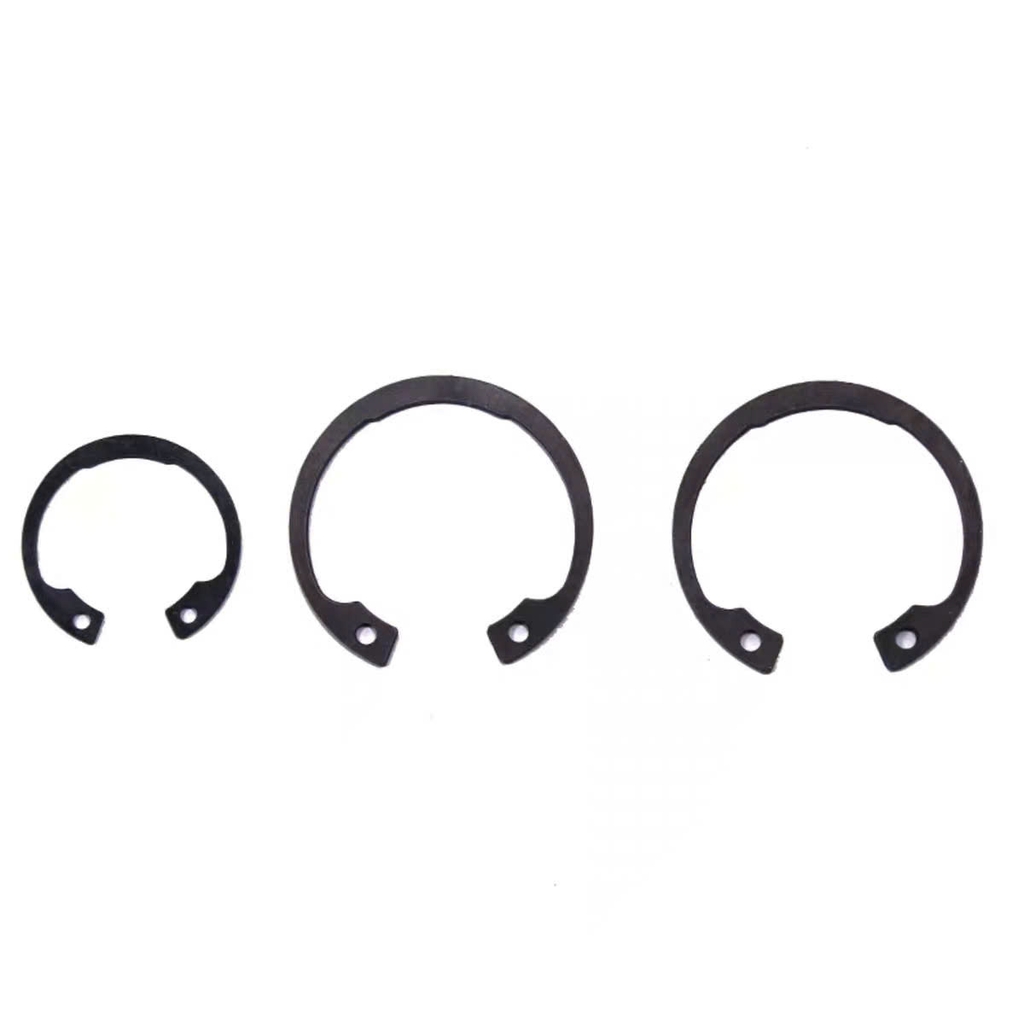

Phe gài DIN 472 có dạng vòng hở được tạo hình từ thép lò xo. Trên vòng có các tai gài để sử dụng với kìm chuyên dụng khi lắp hoặc tháo phe.

Sau khi được đặt vào rãnh bên trong lỗ, vòng phe tạo lực đàn hồi hướng ra ngoài, tì vào thành rãnh và giữ chi tiết phía trước phe không bị dịch chuyển theo phương trục.

Nguyên lý hoạt động

Phe gài lỗ được lắp vào rãnh hãm bên trong lỗ của chi tiết. Khi lắp đúng vị trí, lực đàn hồi của phe giúp vòng bám chắc vào rãnh.

Khi có lực tác động theo phương dọc trục, phe đóng vai trò như một điểm chặn cơ khí, hạn chế chuyển động của các chi tiết được giữ trong cụm lắp ráp.

Để tháo phe, sử dụng kìm phe phù hợp tác động vào hai tai gài, thu nhỏ vòng và đưa phe ra khỏi rãnh.

Công dụng

Phe gài lỗ thép lò xo 65Mn DIN 472 được sử dụng để:

• Chặn và cố định chi tiết trong lỗ.

• Hạn chế dịch chuyển dọc trục của vòng bi, bạc và bánh răng.

• Cố định các chi tiết trong cụm truyền động.

• Làm điểm chặn cho trục, bạc hoặc các chi tiết cơ khí bên trong vỏ máy.

• Thay thế các phương pháp cố định bằng ren hoặc kết cấu phức tạp trong những vị trí phù hợp.

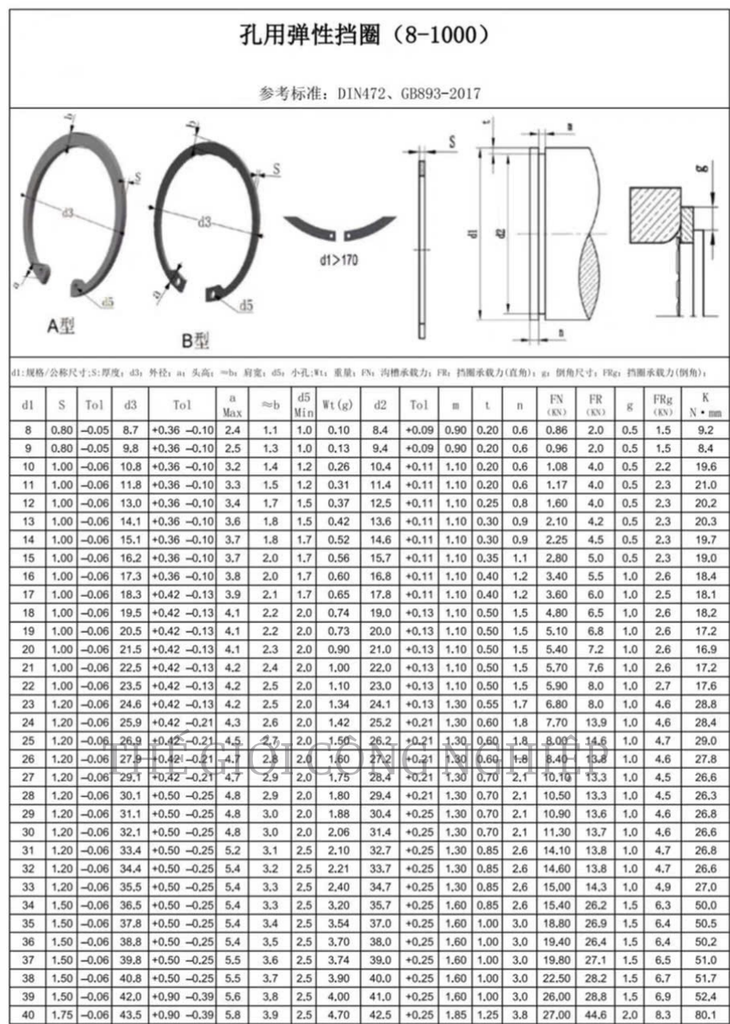

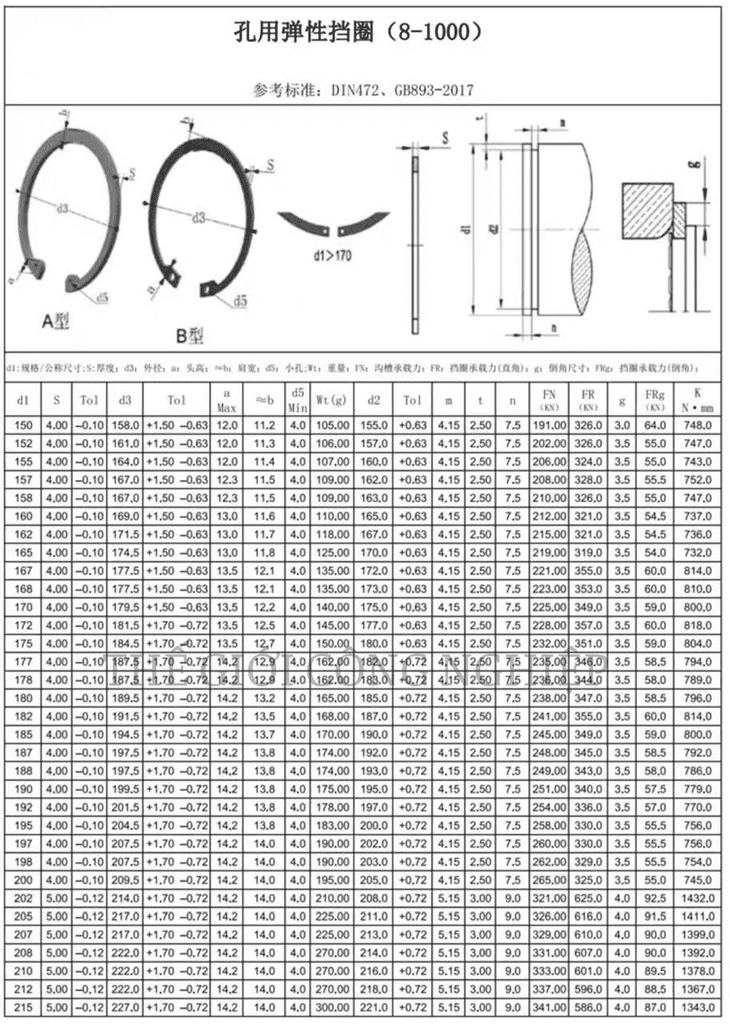

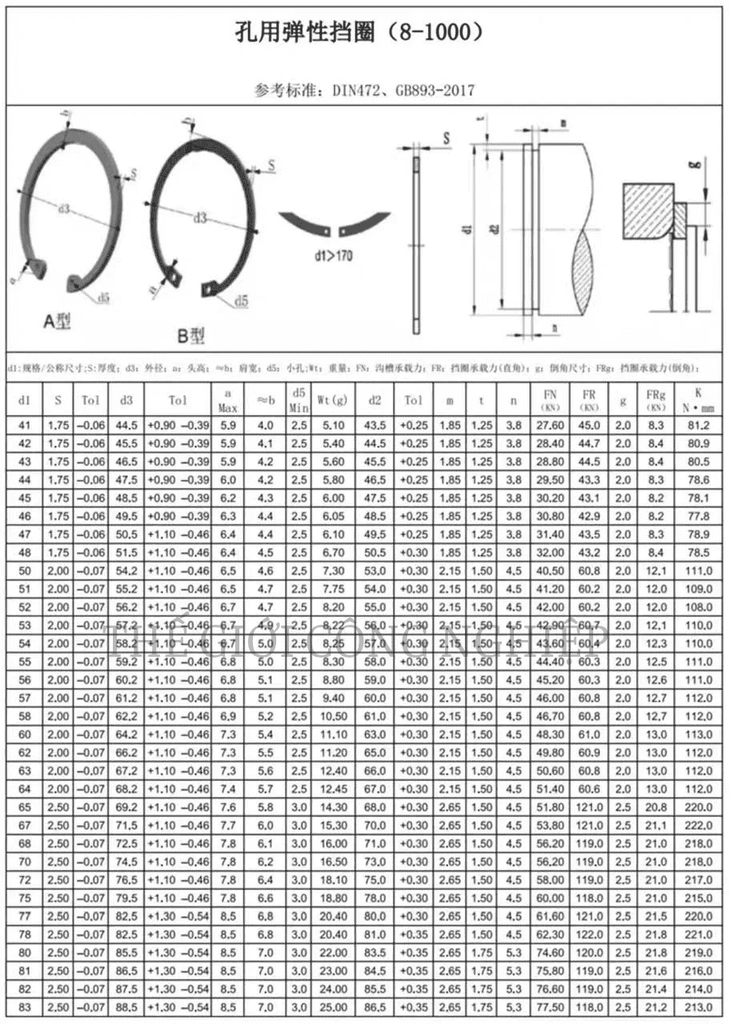

Thông số kỹ thuật

Cam kết

Sao Việt cung cấp phe gài lỗ thép lò xo 65Mn DIN 472 phục vụ nhu cầu lắp ráp, sửa chữa và thay thế linh kiện cơ khí.

• Tư vấn lựa chọn đúng kích thước và tiêu chuẩn.

• Kiểm tra sản phẩm trước khi giao hàng.

• Hỗ trợ tìm mã hoặc kích thước thay thế khi cần.

• Cung cấp hóa đơn, chứng từ và hóa đơn VAT theo yêu cầu.

• Nhận cung cấp từ số lượng nhỏ đến đơn hàng số lượng lớn.

• Hỗ trợ giao hàng trên toàn quốc.

Liên hệ Sao Việt để được tư vấn phe gài lỗ DIN 472, kiểm tra kích thước phù hợp với rãnh lắp và nhận báo giá.
