Phanh từ đơn/đôi trục – Điều khiển lực căn

🔧 Mô tả chi tiết: Phanh từ đơn/đôi trục – Điều khiển lực cản

📌 1. Tổng quan sản phẩm

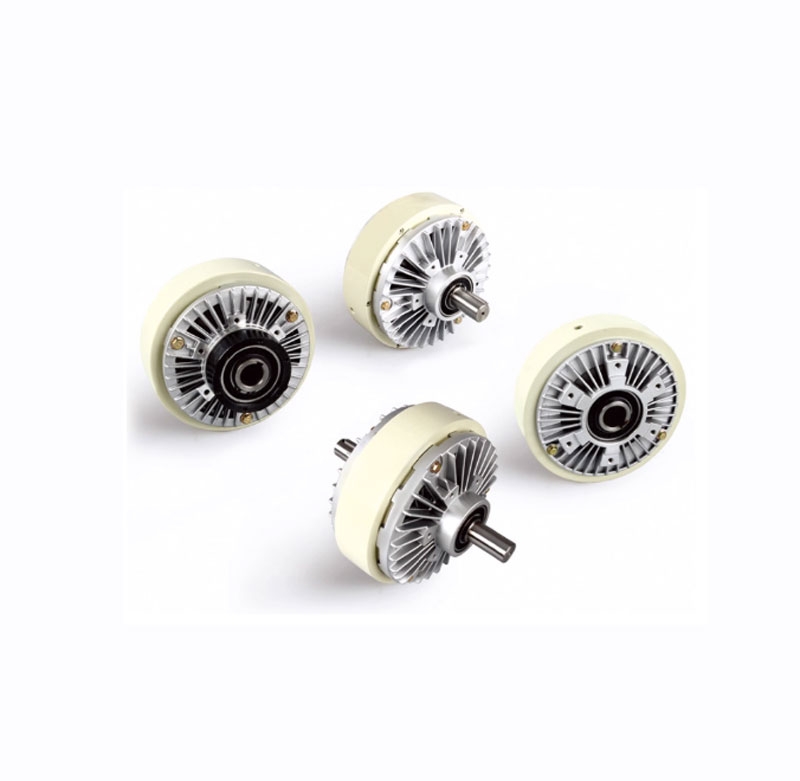

Phanh từ (phanh điện từ) đơn/đôi trục là thiết bị phanh điều khiển lực cản quay bằng nguyên lý điện từ, dùng để dừng, giữ hoặc điều chỉnh tốc độ quay của trục cơ khí trong các hệ thống máy móc, băng tải, cơ cấu truyền động, thiết bị nâng hạ… Phanh có thể là phanh từ đơn trục (1 phanh) hoặc phanh từ đôi trục (2 phanh trên cùng một cụm hoặc hai trục riêng biệt), giúp gia tăng hiệu suất phanh và linh hoạt trong điều khiển.

📌 2. Cấu tạo chi tiết

🧲 a) Cuộn cảm điện từ (Electromagnet Coil)

• Là cuộn dây dẫn điện quấn trên lõi sắt từ.

• Khi cấp điện, tạo ra từ trường mạnh → hút má phanh về bề mặt tiếp xúc đĩa phanh.

• Vật liệu lõi và dây quấn được chọn để chịu nhiệt và tổn hao điện thấp.

🛞 b) Đĩa/đệm phanh (Brake Disc / Friction Plate)

• Là *bề mặt chịu lực cản khi phanh hoạt động.

• Thường làm từ thép hợp kim + lớp vật liệu ma sát cao (sợi tổng hợp, kim loại hợp chất).

• Thiết kế bề mặt dày, gia công chính xác để duy trì độ bền và không mài mòn nhanh.

🔩 c) Lò xo định vị

• Trong phanh từ loại thường đóng (Normally Closed): lò xo giữ đĩa phanh ép sẵn → chỉ khi có điện từ, lực lò xo được vượt qua để nhả phanh.

• Đảm bảo an toàn khi mất điện: phanh vẫn giữ trục đứng yên.

🏗 d) Bộ khung đỡ và trục kết nối

• Khung làm từ thép/nhôm đúc chịu lực, chống rung lắc.

• Các bộ phận trục – ổ lăn – ốc vặn được thiết kế chính xác để ghép nối với trục máy móc.

🔌 e) Hệ thống kết nối điện

• Đầu nối, giắc cắm, dây dẫn được cách điện tốt.

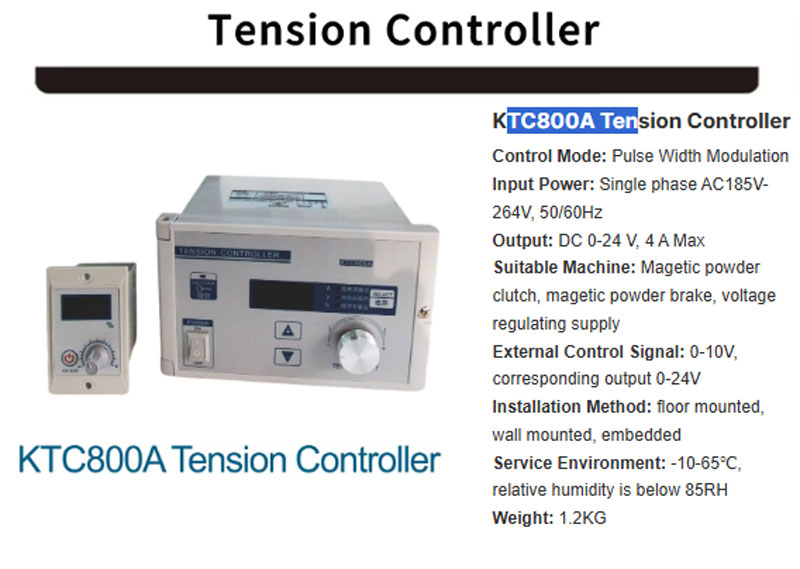

• Phù hợp điều khiển qua PLC, relay hoặc switch an toàn.

📌 3. Nguyên lý hoạt động

• Khi cấp điện vào cuộn điện từ → tạo trường từ → hút má phanh vào đĩa phanh → tạo lực cản quay, làm dừng hoặc giảm tốc độ trục.

• Khi ngắt điện → lực lò xo (hoặc lực đàn hồi) đưa má phanh ra → trục quay tự do (tùy loại).

• Với phanh từ đôi trục, hai phanh có thể hoạt động độc lập hoặc phối hợp để phanh mạnh hơn hoặc kiểm soát hai trục khác nhau.

📌 4. Chất liệu & tính năng kỹ thuật

📌 5. Ưu điểm nổi bật

✅ Phanh mạnh mẽ, phản hồi nhanh: Dừng trục gần như tức thời khi cần.
✅ Điều khiển linh hoạt: Kết nối dễ với hệ thống điều khiển tự động (PLC, sensor).
✅ Tùy chọn đơn/đôi trục: Tối ưu cho nhu cầu phanh một trục hoặc hai trục độc lập.
✅ An toàn cao: Phiên bản mặc định đóng (Normally Closed) đảm bảo phanh khi mất điện.
✅ Bảo trì dễ dàng: Cấu trúc mở, dễ thay đĩa phanh hoặc cuộn từ.

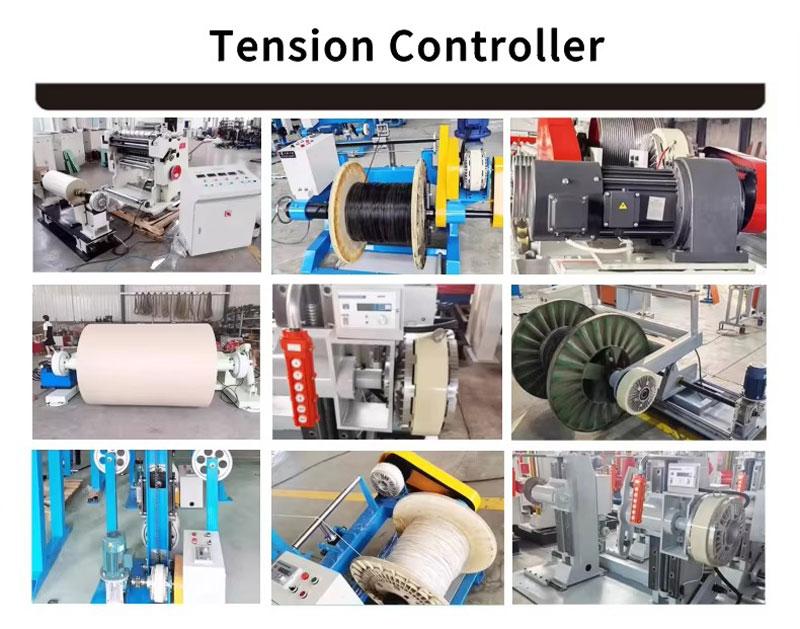

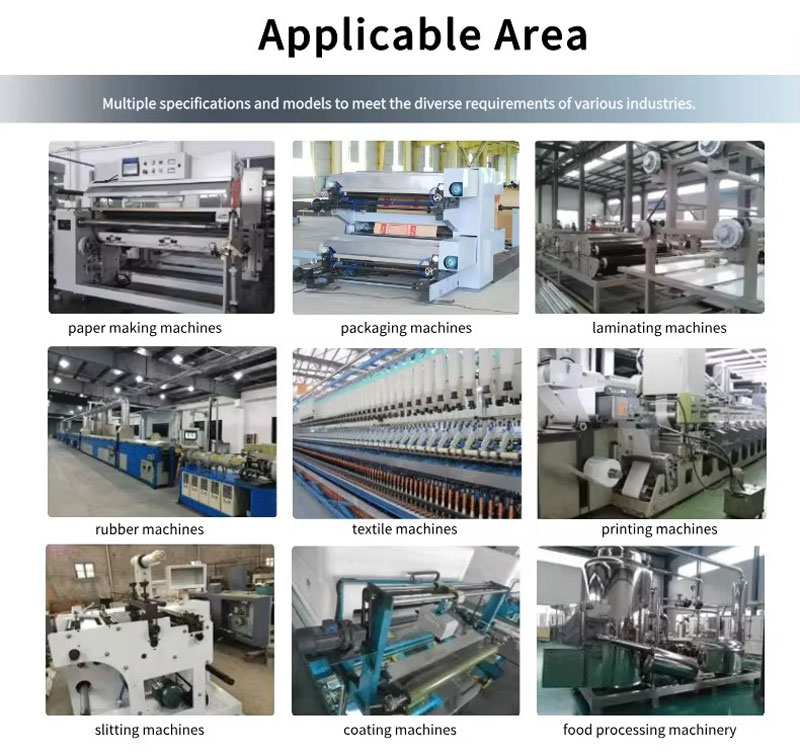

📌 6. Ứng dụng thực tế

🔹 Máy công nghiệp: Máy tiện, máy phay, máy bào yêu cầu dừng chính xác.
🔹 Băng tải & cơ cấu truyền động: Kiểm soát tốc độ và dừng theo vị trí.
🔹 Thiết bị nâng hạ: Phanh an toàn cho trục nâng, tời kéo.
🔹 Robot, hệ thống tự động hóa: Tích hợp trong các trục chuyển động có yêu cầu dừng chính xác.

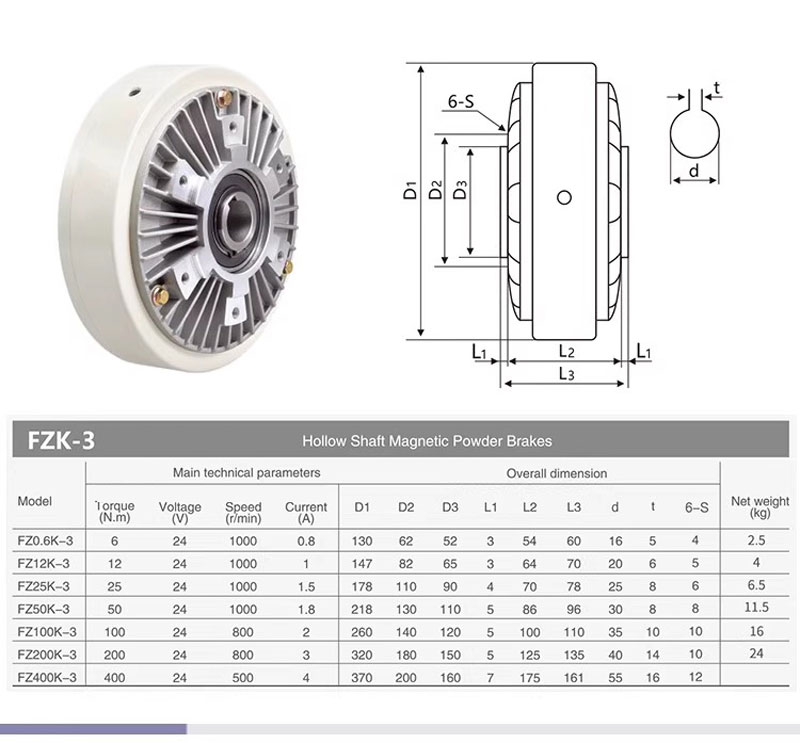

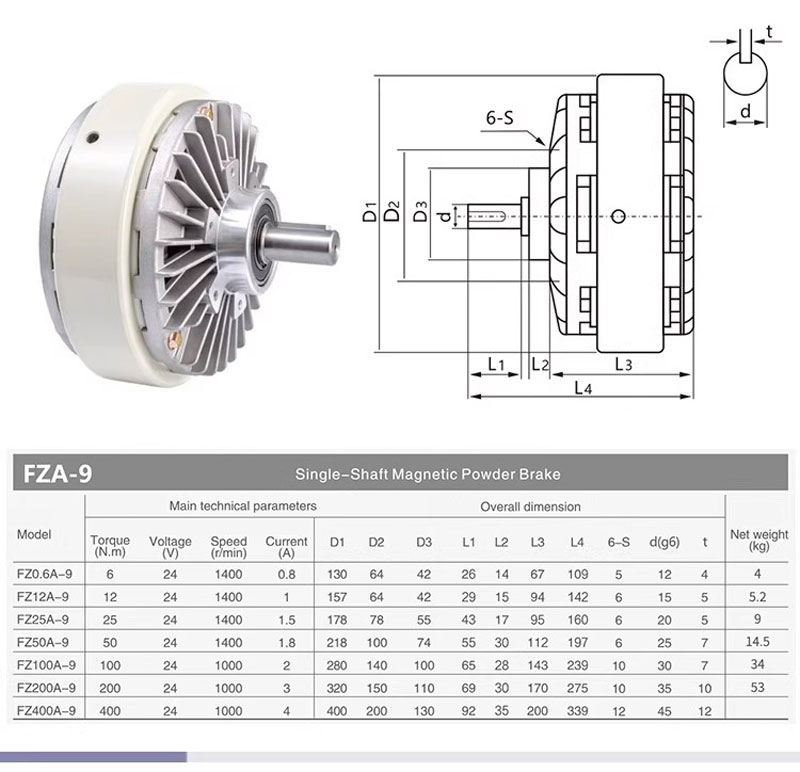

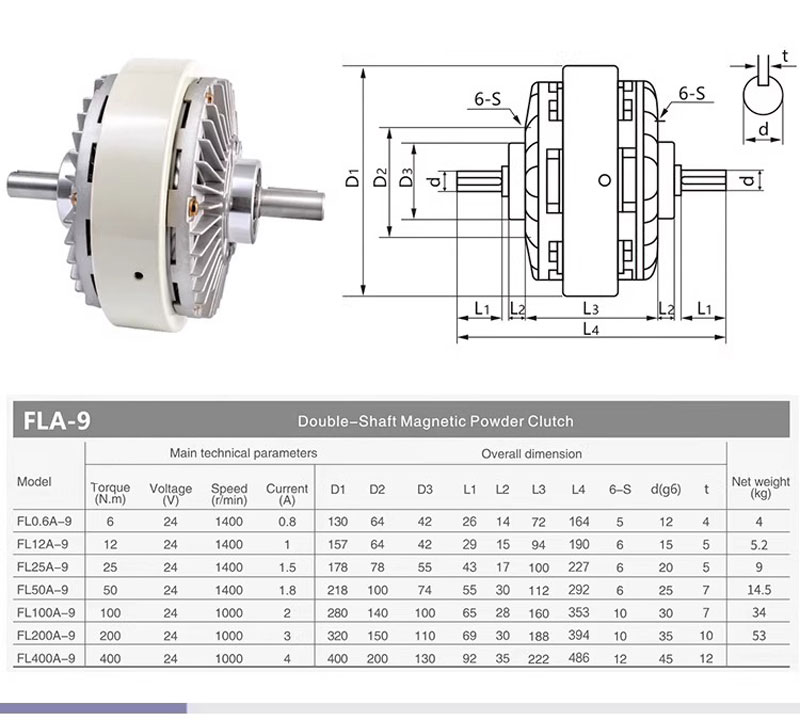

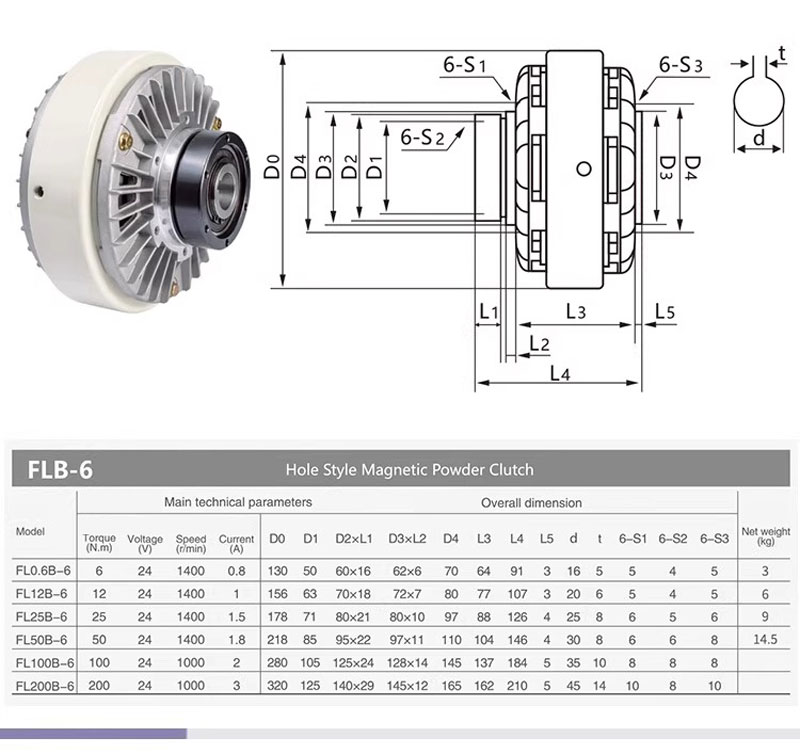

📌 7. Các thông số kỹ thuật tham khảo

(Lưu ý: Các thông số thực tế sẽ phụ thuộc vào model và nhà sản xuất cụ thể.)
