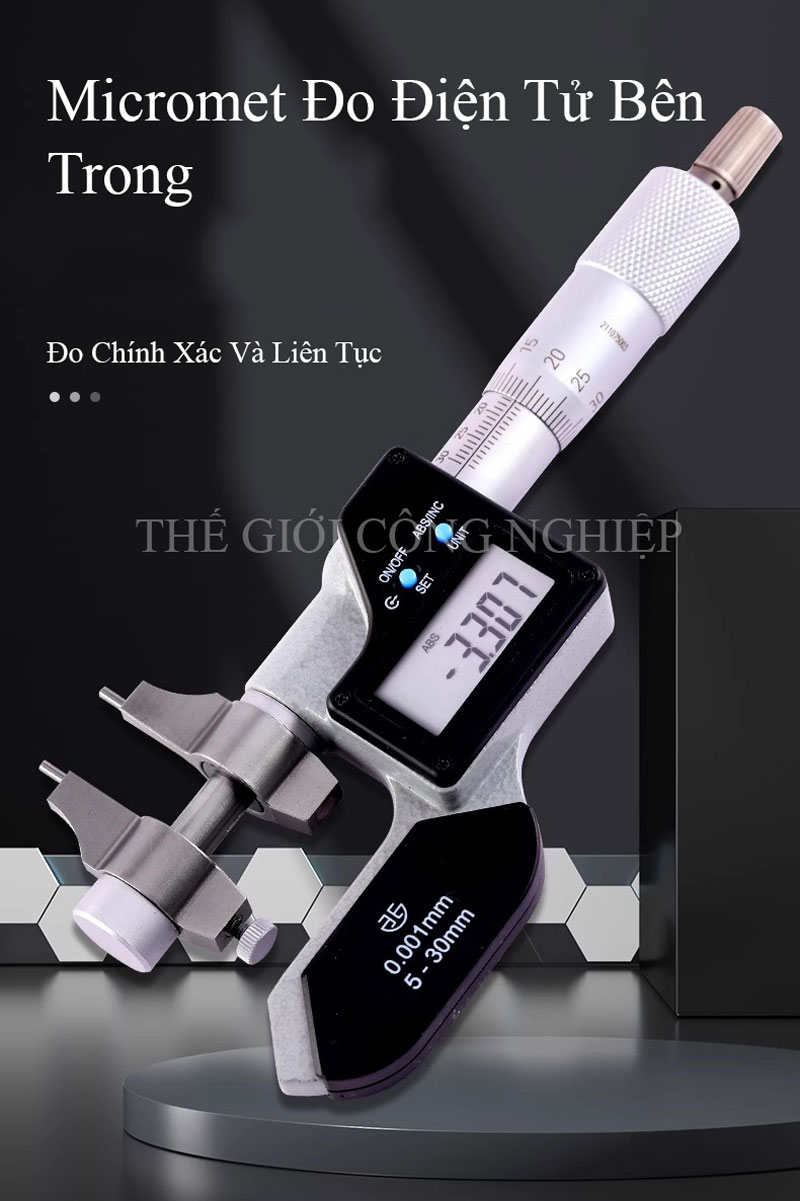

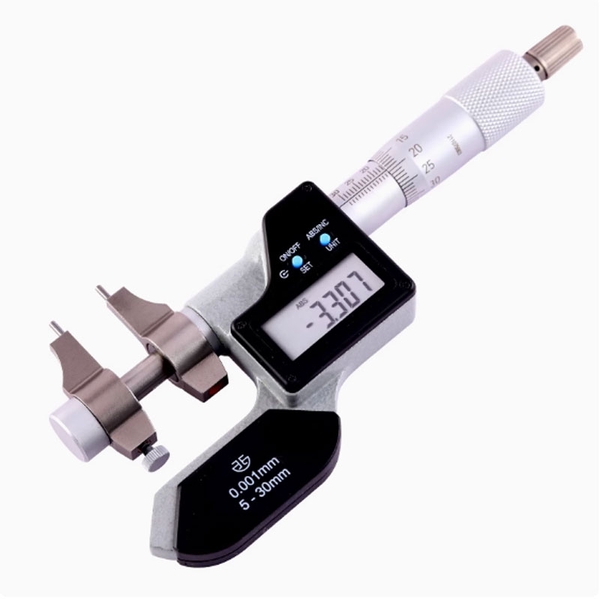

Mô tả chi tiết Pan me đo lỗ trong (đo kích thước lỗ)
1. Tổng quan về Pan me đo lỗ trong:
Pan me đo lỗ là dụng cụ đo lường chính xác được thiết kế chuyên biệt để đo đường kính bên trong (kích thước lỗ) của các vật thể, đảm bảo tính chính xác và độ bền cao. Công cụ này phù hợp để đo các lỗ trụ hoặc lỗ khoan trong ngành cơ khí, gia công kim loại, và các lĩnh vực yêu cầu độ chính xác cao.
2. Cấu tạo:

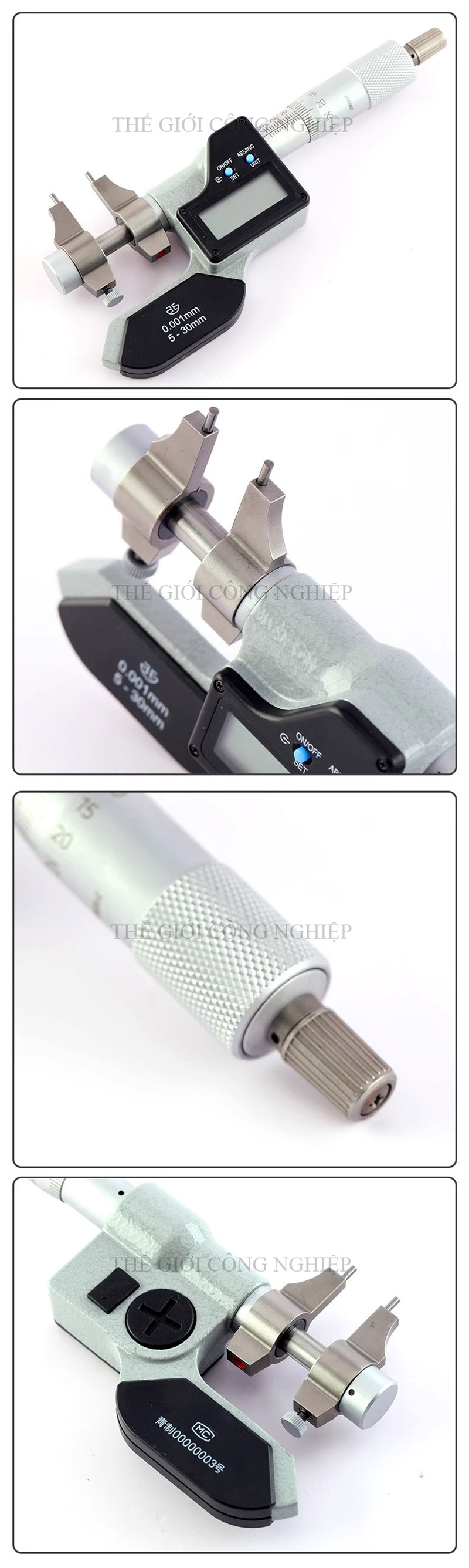

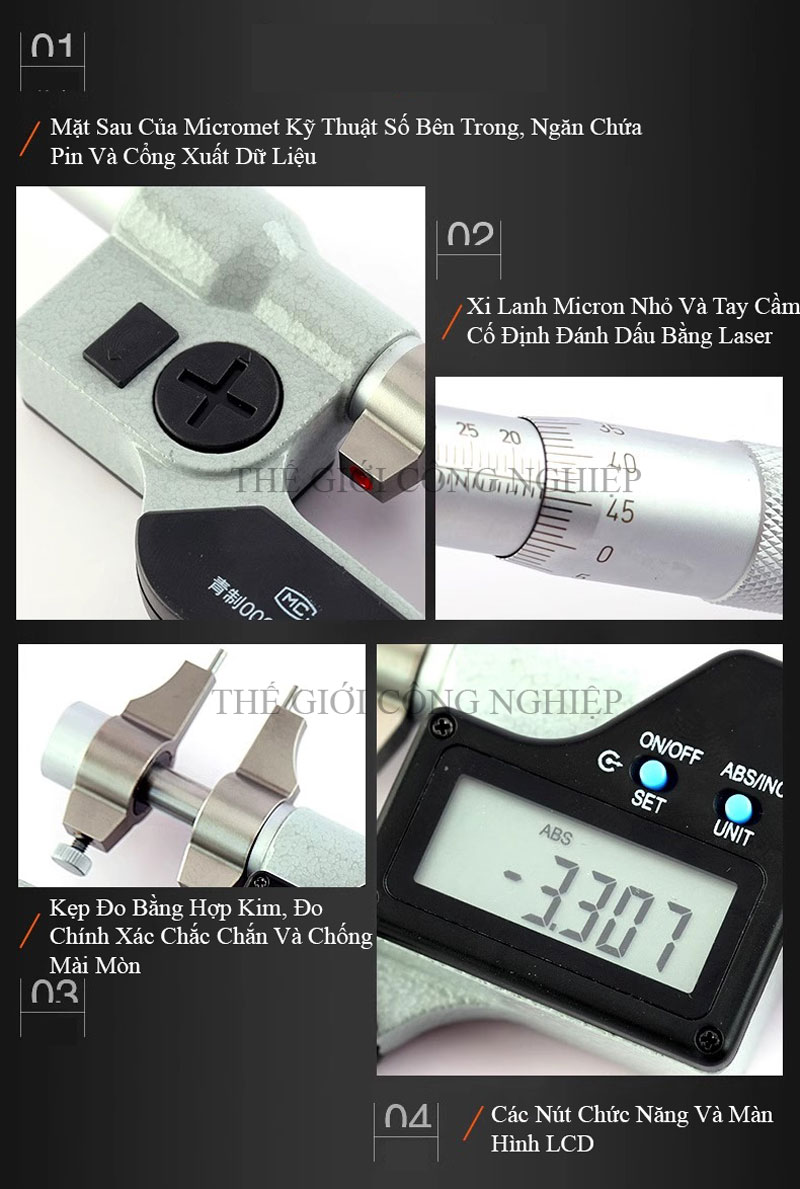

Pan me đo lỗ trong bao gồm các thành phần chính sau:
- Thân chính: Được làm từ thép hợp kim hoặc vật liệu không gỉ, đảm bảo độ bền, độ cứng cao và chống ăn mòn.

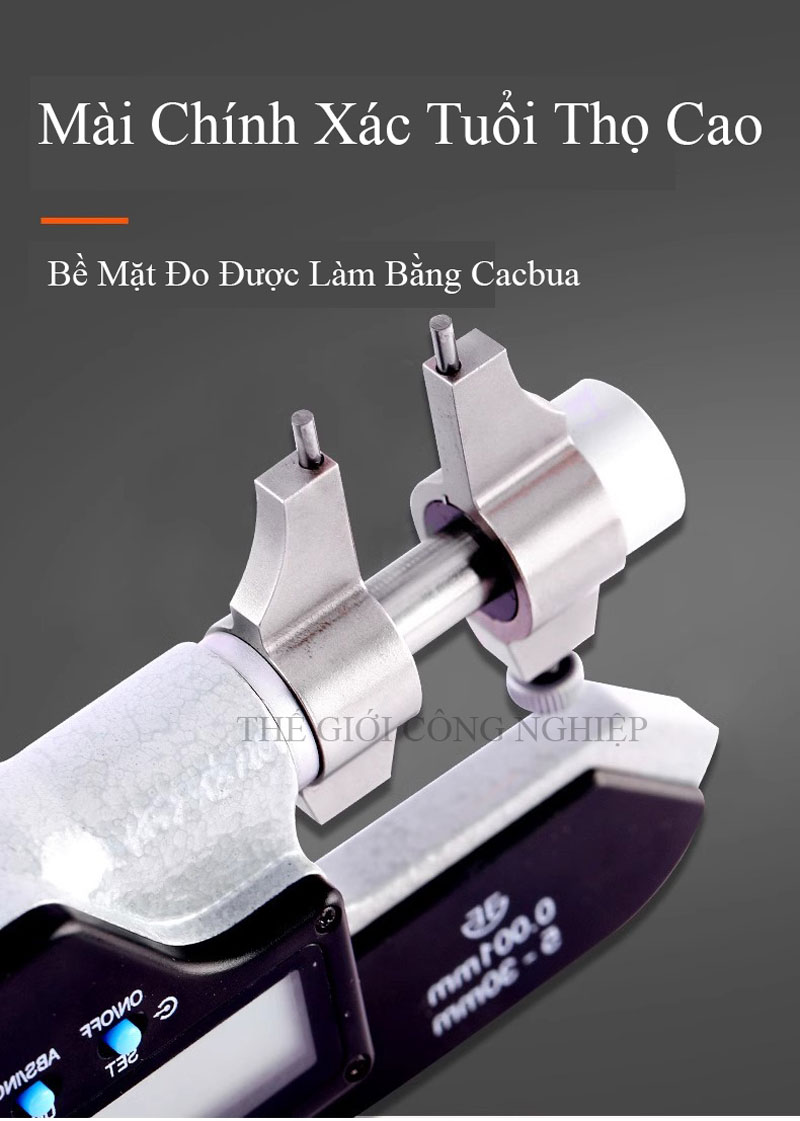

- Đầu đo (đo lỗ): Đầu đo có dạng thước đo ba chân hoặc hai chân, tiếp xúc trực tiếp với bề mặt bên trong của lỗ. Phần tiếp xúc được chế tạo chính xác, chống mài mòn.

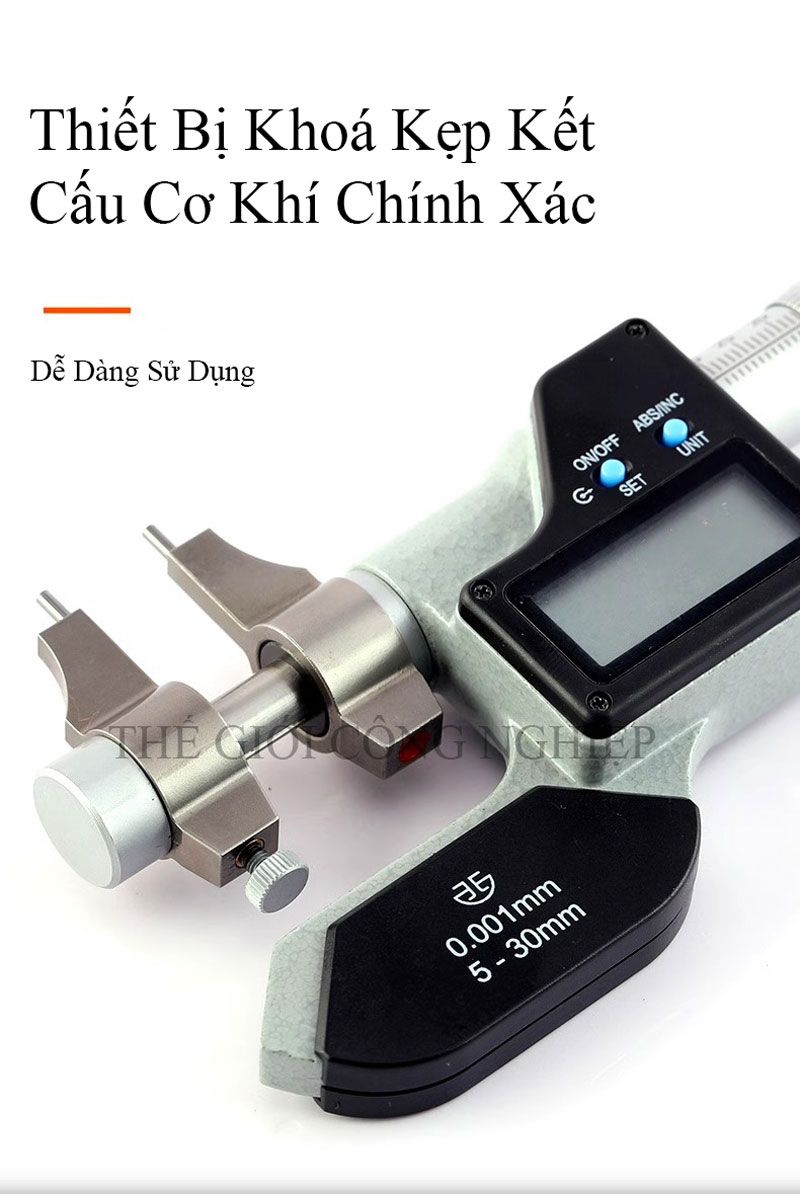

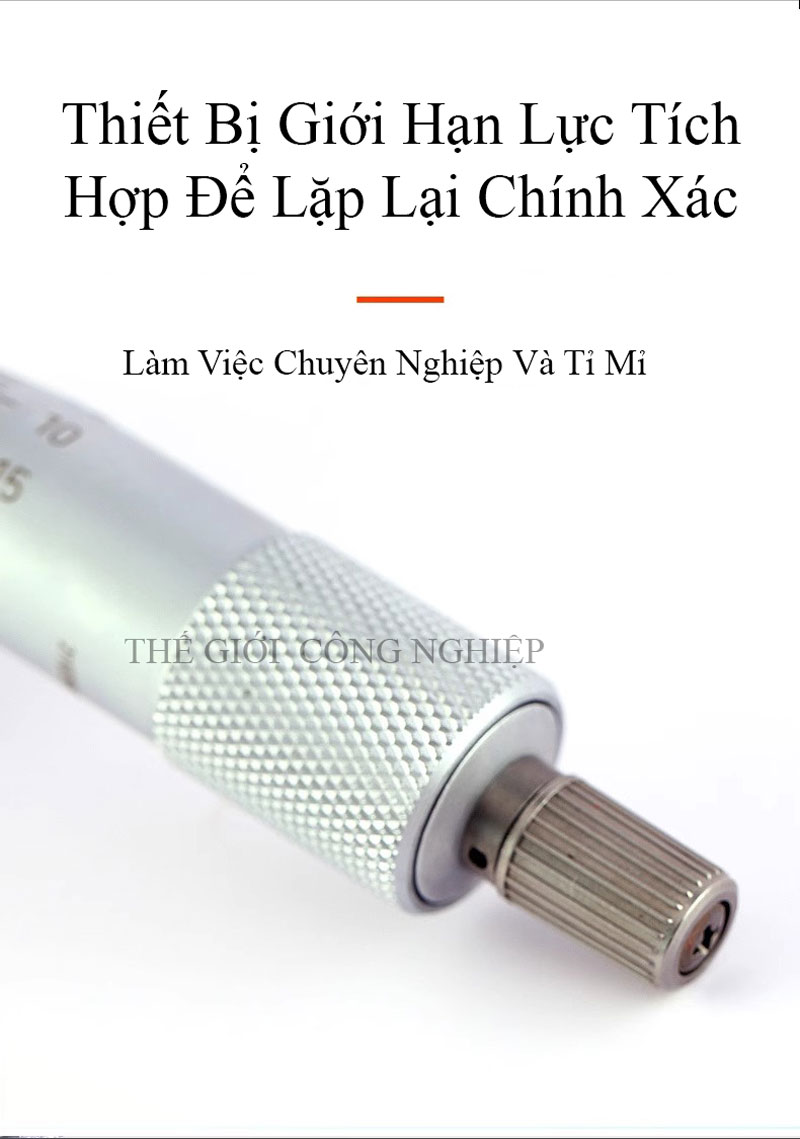

- Vòng xoay vi chỉnh (thước đo cơ khí): Dùng để điều chỉnh chính xác kích thước đo, thường có vạch chia độ nhỏ từ 0,01mm đến 0,001mm.

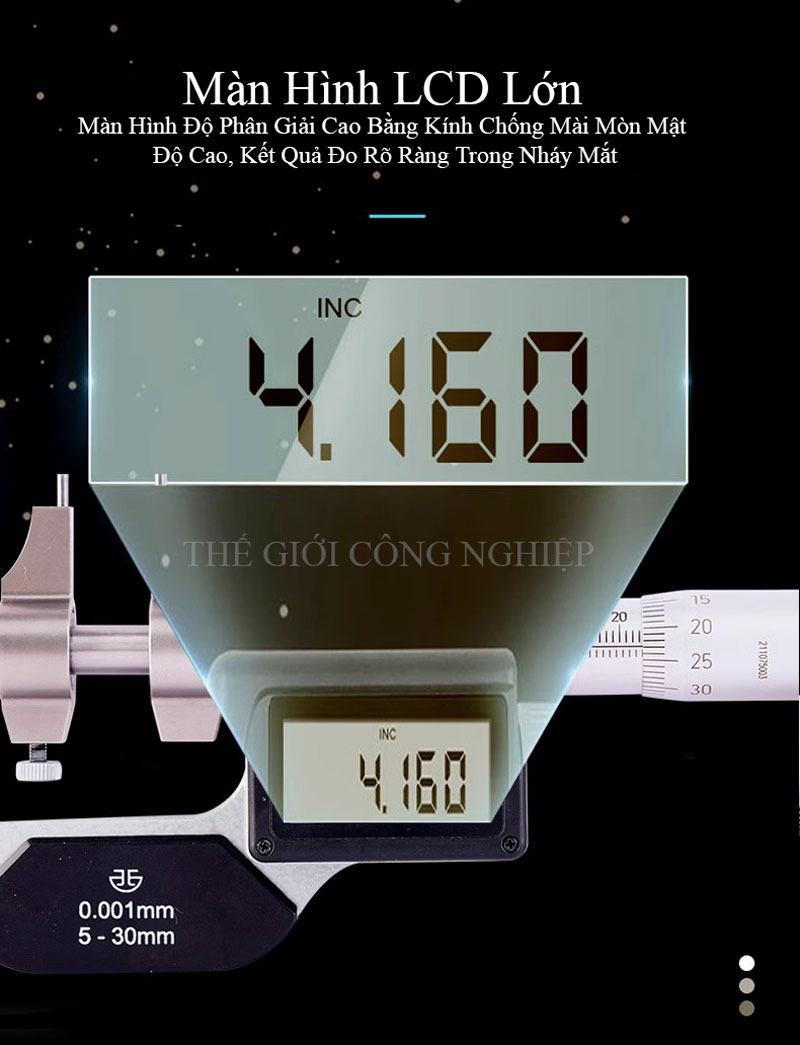

- Vạch chia độ: Được khắc laser hoặc in rõ nét, giúp đọc kết quả đo dễ dàng và chính xác.
- Tay cầm chống trượt: Được thiết kế để cầm chắc chắn, giảm thiểu sai số do rung lắc trong quá trình đo.
3. Dải đo lỗ:
Pan me đo lỗ trong có các kích thước tiêu chuẩn để đo đường kính lỗ từ nhỏ đến lớn, bao gồm:
- 25mm - 50mm: Dùng để đo các lỗ nhỏ, phổ biến trong các linh kiện cơ khí và điện tử.
- 50mm - 75mm: Phù hợp với các lỗ trung bình trong máy móc.
- 75mm - 100mm: Dùng trong đo đạc lỗ các thiết bị lớn hơn như vòng bi hoặc trục máy.
- 100mm - 125mm, 125mm - 150mm, 150mm - 175mm, 175mm - 200mm: Dùng cho các chi tiết lớn trong ngành công nghiệp cơ khí nặng, chế tạo máy và đóng tàu.
4. Đặc điểm và tính năng:
- Độ chính xác cao: Độ chia nhỏ từ 0,01mm đến 0,001mm đảm bảo kết quả đo lường chính xác.
- Thiết kế chắc chắn: Chất liệu cao cấp chống gỉ sét và chịu lực tốt, kéo dài tuổi thọ dụng cụ.
- Dễ sử dụng: Tay cầm được thiết kế thoải mái, vòng xoay vi chỉnh mượt mà, giúp thao tác đơn giản.
- Đa dạng kích thước đo: Phù hợp cho nhiều loại lỗ với đường kính từ nhỏ đến lớn.
- Tính linh hoạt: Thích hợp để đo lỗ ở các vật liệu khác nhau như thép, nhôm, đồng, nhựa.
5. Ứng dụng:
- Trong cơ khí chính xác: Đo đường kính lỗ của các chi tiết máy, vòng bi, và các bộ phận gia công khác.
- Trong ngành chế tạo khuôn mẫu: Kiểm tra kích thước các lỗ trong khuôn.
- Trong ngành ô tô và đóng tàu: Kiểm tra lỗ trục, lỗ gối đỡ, hoặc các chi tiết lớn.
- Kiểm tra chất lượng sản phẩm: Đo kiểm các sản phẩm hoàn thiện để đảm bảo đáp ứng yêu cầu kỹ thuật.
6. Lưu ý khi sử dụng:
- Vệ sinh sạch bề mặt lỗ trước khi đo để tránh bụi bẩn ảnh hưởng đến kết quả.
- Cầm pan me chắc chắn và đặt đúng vị trí để đảm bảo phép đo chính xác.
- Kiểm tra và hiệu chỉnh pan me định kỳ bằng các bộ dụng cụ kiểm chuẩn.
- Tránh va đập mạnh hoặc bảo quản trong môi trường ẩm ướt để duy trì độ chính xác và tuổi thọ.
Pan me đo lỗ trong với các dải đo từ 25mm đến 200mm là công cụ không thể thiếu trong ngành cơ khí chính xác và sản xuất công nghiệp, đảm bảo chất lượng và độ chính xác cao cho các sản phẩm và chi tiết kỹ thuật.
