Bảng Thông Số Kỹ Thuật Máy gia nhiệt vòng bi TIH L44/LV
| Thông số kỹ thuật | |
|---|---|
| Ký hiệu: | TIH L44 |
| Khối lượn gia nhiệt lớn nhất; | 1 200 kg (2 600 lb) |
| Dải đường kính gia nhiệt: | 150–800 mm (5.9–31.5 in.) |
| Vùng gia nhiệt (rộng × cao); | 425 × 492 mm (16.7 × 19.4 in.) |
| Đường kính lõi từ; | 175 mm (6.9 in.) |
| Thanh gia nhiệt tiêu chuẩn (bao gồm) để phù hợp với ổ trục đường kính lỗ khoan tối thiểu của phôi; | 150 mm (5.9 in.) |
| 100 mm (3.9 in.) | |
| 60 mm (2.4 in.) | |
| Ví dụ về hiệu suất của thiết bị (vòng bi, trọng lượng, nhiệt độ, thời gian) | Vòng bi 24188 ECA/W33, nặng 455 kg, gia nhiệt đến 110 °C trong 13 phút |
| Công suất tối đa | TIH L44/MV: 20–23 kVA TIH L44/LV: 20–24 kVA |
| Điện áp | |
| 100–120 V/50–60 Hz | |
| 200–240 V/50–60 Hz | TIH L44/LV |
| 400–460 V/50–60 Hz | TIH L44/MV |
| Dải nhiệt độ điều khiển | 20 to 250 °C (68 to 482 °F) |
| Khử từ theo tiêu chuẩn SKF | nhỏ hơn 2 A/cm |
| Kích thước (w × d × h) | 1 200 × 600 × 850 mm |
| Tổng khối lượng (bao gồm cả thanh gia nhiệt) | 324 kg (714 lb) |

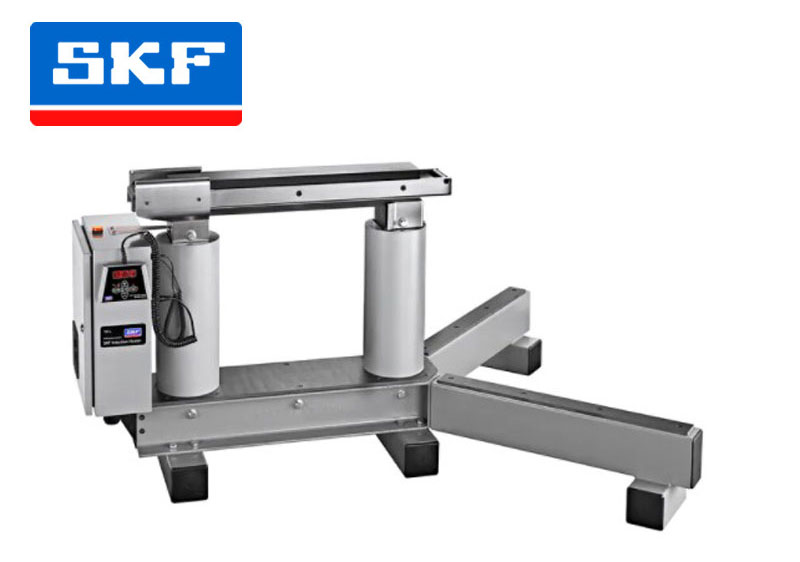

TIH L44

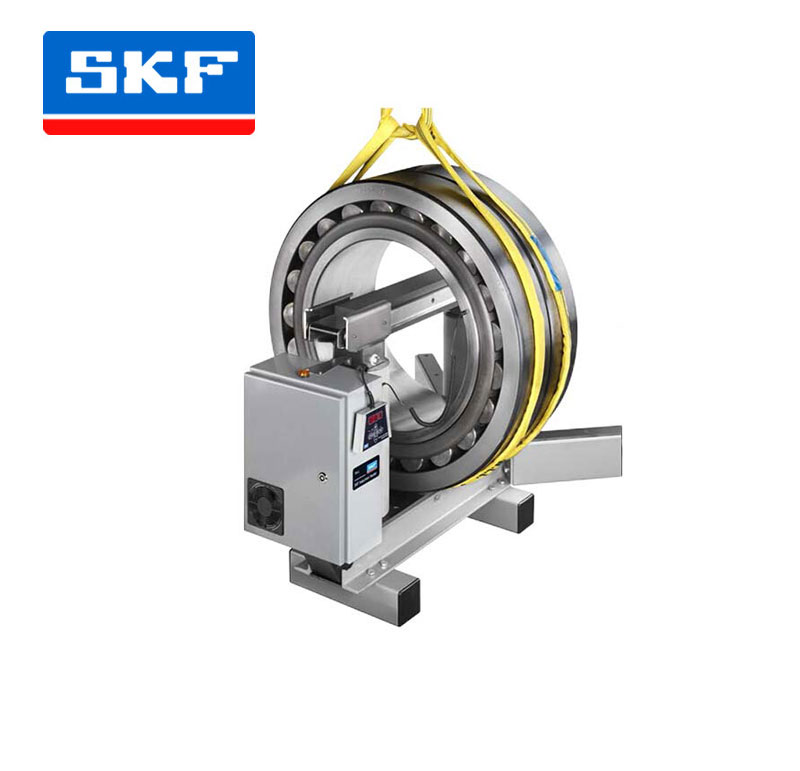

Máy gia nhiệt cỡ cực lớn gia nhiệt vòng bi tới 1200 Kg
•Sử dụng công suất điện 20 kVA, TIH L44 có thể làm nóng các ổ trục lớn lên đến 1 200 kg (2 600 lb)
•Hai thanh gia nhiệt tùy chọn, dung cho các vòng bi cỡ nhỏ.
•Dùng cho điện áp 230 V hoặc 400 V
Dòng máy gia nhiệt SKF TIH L
Máy gia nhiệt SKF TIH dòng L được đặc trưng bởi công suất gia nhiệt cao và kích thước lớn. Chúng là sự tiếp nối của dòng TIH để làm nóng các vòng bi kích thước lớn.Tất cả các máy gia nhiệt đều được trang bị thanh trượt, thiết kế cuộn dây kép và thiết bị điện tử công suất tiên tiến. Khung của máy gia nhiệt cho phép vận chuyển dễ dàng bằng xe nâng. Sự khác biệt chính giữa các máy gia nhiệt trong phạm vi TIH L là công suất gia nhiệt và khu vực gia nhiệt.
– Chốt trượt là một cơ cấu mạnh mẽ để di chuyển thanh gia nhiệt một cách dễ dàng và an toàn. Các ray trượt rất bền và ngăn chặn thanh vô tình rơi xuống. Có thể dễ dàng thay thế bằng một thanh gia nhiệt nhỏ hơn.
– Thiết kế cuộn dây kép mang lại hiệu suất cao cho việc gia nhiệt vòng bi theo hướng ngang hoặc dọc và giúp bạn linh hoạt trong việc gia nhiệt vòng bi theo cùng hướng với trục để lắp nhanh chóng và thuận tiện.
Dòng máy gia nhiệt cảm ứng TIH L SKF được thiết kế để lắp các ổ trục, vòng bi lớn trong xưởng hoặc hiện trường một cách nhanh chóng và an toàn.
Máy gia nhiệt mang lại tính linh hoạt cao và phù hợp với nhiều loại và kích cỡ vòng bi. Máy gia nhiệt TIH dòng L có thể được tìm thấy trong hầu hết các ngành công nghiệp với các ổ trục, vòng bi có kích thước lớn.
