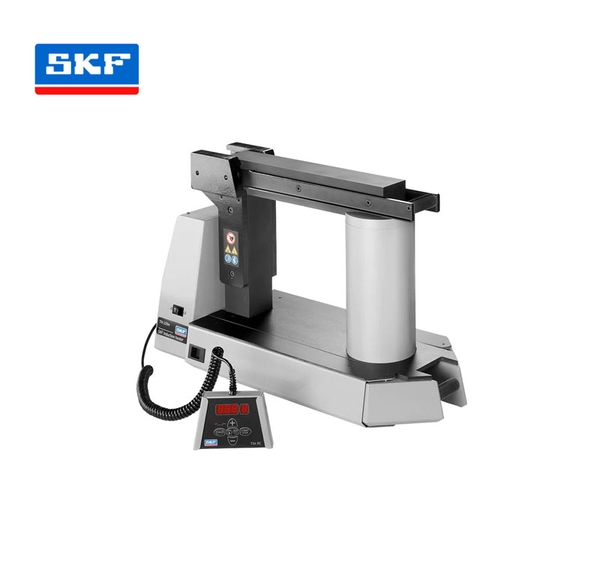

Bảng Thông Số Kỹ Thuật Máy gia nhiệt vòng bi SKF TIH 030M/230V
| Thông số kỹ thuật | |
| Ký hiệu: | TIH 030m |
| Khối lượn gia nhiệt lớn nhất: | 40 kg (88 lb) |
| Dải đường kính gia nhiệt: | 20–300 mm (0.8–11.8 in.) |
| Vùng gia nhiệt (rộng × cao): | 100 × 135 mm (3.9 × 5.3 in.) |
| Đường kính lõi từ: | 95 mm (3.7 in.) |
| Thanh gia nhiệt tiêu chuẩn (bao gồm) để phù hợp với ổ trục đường kính lỗ khoan tối thiểu của phôi: | 65 mm (2,6 in.) |
| 40 mm (1.6 in.) | |
| 20 mm (0.8 in.) | |
| Ví dụ về hiệu suất của thiết bị (vòng bi, trọng lượng, nhiệt độ, thời gian): | 23136 CC/W33, 28 kg, 110 °C, gia nhiệt trong 20 phút |
| Công suất tối đa: | 2,0 kVA |
| Điện áp: | |
| 100–120 V/50–60 Hz: | TIH 030m/110 V |
| 200–240 V/50–60 Hz: | TIH 030m/230 V |
| 400–460 V/50–60 Hz: | – |
| Dải nhiệt độ điều khiển: | 20 đến 250 °C (68 đến 482 °F) |
| Khử từ theo tiêu chuẩn SKF: | nhỏ hơn 2 A/cm |
| Kích thước (w × d × h): | 460 × 200 × 260 mm |
| Tổng khối lượng (bao gồm cả thanh gia nhiệt): | 20,9 kg (46 lb) |
Máy gia nhiệt nhỏ với khả năng gia nhiệt vòng bi tới 40 kg
•Thiết kế gọn nhẹ; chỉ 21 kg (46 lb), tạo điều kiện thuận lợi cho việc di chuyển
•Có khả gia nhiệt khối lượng 28 kg (62 lb) trong 20 phút.
•Tiêu chuẩn được cung cấp với ba thanh gia nhiệt, cho phép gia nhiệt các ổ trục có đường kính lỗ từ 20 mm (0,8 in.) Lên đến trọng lượng tối đa 40 kg (90 lb) được đốt nóng.
Đặc điểm và Lợi ích
Dòng sản phẩm máy gia nhiệt cảm ứng SKF có thể được sử dụng để làm nóng vòng bi và phôi một cách hiệu quả, cả lớn và nhỏ. Thiết kế sáng tạo mang lại những lợi thế đáng kể cho cả chủ sở hữu và người vận hành:
• Điện tử công suất tiên tiến, với khả năng kiểm soát dòng điện chính xác, giúp kiểm soát tốc độ tăng nhiệt độ
• Tùy chọn cài đặt công suất hai bước (50% / 100%), cho phép các vòng bi nhỏ được làm nóng một cách an toàn và tiêu thụ điện năng thấp hơn
• Bảo vệ quá nhiệt giảm nguy cơ hư hỏng cuộn dây cảm ứng và thiết bị điện tử, tăng cường độ tin cậy và an toan.
• Khử từ tự động làm giảm nguy cơ ô nhiễm mảnh vụn sắt sau khi gia nhiệt
• Có sẵn trong các biến thể điện áp khác nhau, để phù hợp với hầu hết các điện áp hoạt động trên toàn thế giới
• Được cung cấp găng tay chống nhiệt để nâng cao độ an toàn cho người vận hành

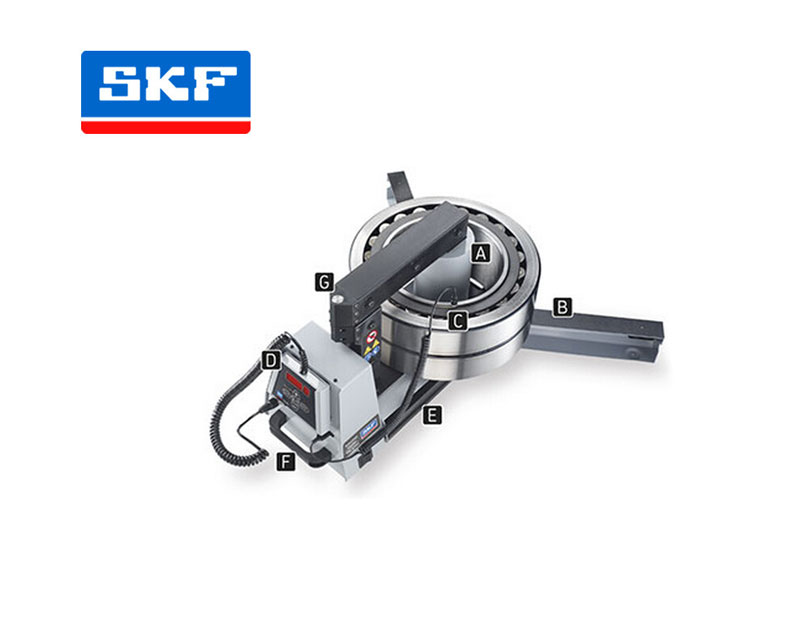

A: Cuộn dây cảm ứng nằm bên ngoài vỏ của máy gia nhiệt cho phép thời gian làm nóng ngắn hơn và tiêu thụ năng lượng thấp hơn.
B: Các cánh tay đỡ vòng bi có thể gập lại cho phép làm nóng vòng bi có đường kính lớn hơn và giảm nguy cơ vòng bi bị lật trong quá trình gia nhiệt.
C: Đầu dò nhiệt độ từ tính, kết hợp với chế độ nhiệt độ được cài đặt trước ở 110 ° C (230 ° F), giúp ngăn chặn quá nhiệt ổ trục.
E: Các thanh gia nhiệt lưu giữ trong hộp, làm giảm nguy cơ mất mát.
F: Tay cầm tích hợp cho phép dễ dàng di chuyển lò sưởi trong xưởng.
G: Cánh tay trượt hoặc xoay cho phép thay thế ổ trục dễ dàng và nhanh chóng, giảm sự mệt mỏi cho người vận hành (không dành cho TIH 030m)
