Máy Đo Độ Rung SKF CMDT391 Kiểm Tra Vòng Bi

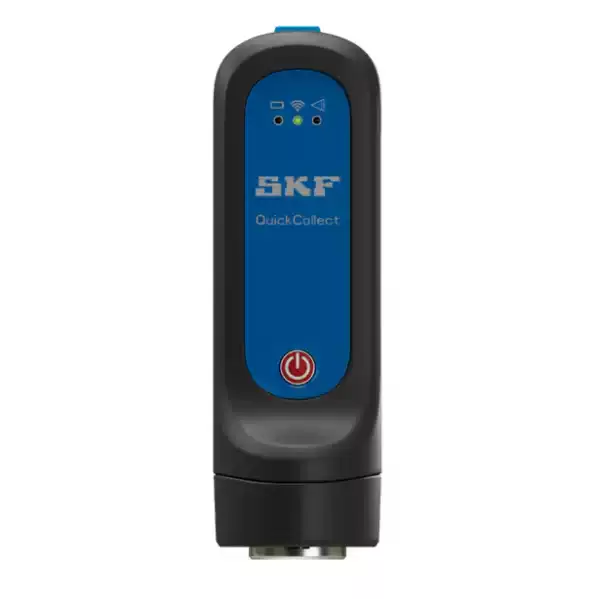

Máy đo độ rung SKF CMDT391 (SKF QuickCollect Sensor) là dòng thiết bị chẩn đoán cơ khí cầm tay cao cấp chính hãng SKF, được thiết kế chuyên dụng cho công tác giám sát tình trạng máy móc (Condition Monitoring) và bảo trì dự đoán (Predictive Maintenance) trong các nhà máy sản xuất công nghiệp B2B. Thiết bị tích hợp cảm biến đo gia tốc, vận tốc rung động và cảm biến nhiệt độ hồng ngoại, giúp kỹ thuật viên phát hiện sớm các dấu hiệu vận hành bất thường của động cơ điện, máy bơm, quạt công nghiệp và hộp giảm tốc trước khi sự cố nghiêm trọng xảy ra. Sản phẩm kích thước nhỏ gọn 45x45x135 mm, trọng lượng nhẹ 200g, đạt cấp bảo vệ IP65 và phân phối với 4 phiên bản cấu hình mở rộng (K-SL, EX-K-SL, PRO-K-SL, EX-PRO-K-SL) đáp ứng linh hoạt từ môi trường nhà xưởng tiêu chuẩn đến khu vực làm việc yêu cầu chống cháy nổ.
1. Ưu Điểm Nổi Bật
- Đo Rung Động & Kiểm Tra Vòng Bi Chuyên Sâu: Thu nhận và xử lý tín hiệu rung động thực tế tại các cụm vòng bi, ổ trục quay. Tích hợp công nghệ bao bọc gia tốc SKF (gE) Dải tần 2 và 3, đo dải vận tốc 10 Hz – 1 kHz (tối đa 55 mm/s RMS) phục vụ đánh giá độ tròn, độ rơ và mức độ mài mòn của con lăn.
- Tích Hợp Cảm Biến Đo Nhiệt Độ Hồng Ngoại: Cho phép đo nhiệt độ bề mặt gối đỡ/ổ trục không tiếp xúc trong dải nhiệt độ hoạt động từ -20°C đến +60°C và có khả năng đo ngắn hạn lên đến 100°C.
- Đạt Chuẩn Bảo Vệ IP65 & Thả Rơi 1.8m: Cảm biến gia công đạt cấp bảo vệ kháng bụi nước IP65, vượt qua bài kiểm tra thả rơi độ cao 1.8m theo tiêu chuẩn quân sự MIL-STD-810G, vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.
- Nguồn Pin Lithium Sạc Tích Hợp Vận Hành Cả Ngày: Sử dụng pin sạc Lithium 3.7 VDC (0.14 Ah), đáp ứng thời lượng làm việc liên tục cả ngày khi dùng cảm biến nội bộ và nửa ngày khi kết nối cảm biến bên ngoài.
- Đa Dạng Phiên Bản Cấu Hình & Môi Trường Chống Nổ EX: Cung cấp 4 tùy chọn phiên bản gồm CMDT391-K-SL, CMDT391-EX-K-SL (chống nổ EX), CMDT391-PRO-K-SL và CMDT391-EX-PRO-K-SL phục vụ đa dạng môi trường từ nhà xưởng đến khu vực hóa chất, khí gas nguy hiểm.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Hạng mục thông số | Giá trị & Quy cách kỹ thuật chi tiết |
|---|---|
| Tên sản phẩm | Máy đo độ rung kiểm tra vòng bi (SKF QuickCollect Sensor) |
| Thương hiệu & Xuất xứ | SKF / China |
| Model thiết bị | CMDT391 |
| Mã SKU đại diện CMS | 26HA-01400-01 |
| Dải nhiệt độ hoạt động | -20°C đến +60°C (-5°F đến +140°F) |
| Dải nhiệt độ lưu trữ | -20°C đến +45°C (lưu 1 tháng); -20°C đến +35°C (lưu 6 tháng) |
| Dải nhiệt độ sạc | 0°C đến 40°C (32°F đến 105°F) |
| Độ ẩm & Độ cao vận hành | Độ ẩm 95% không ngưng tụ; Độ cao tối đa 2000m |
| Cấp bảo vệ & Kiểm tra va đập | Cấp bảo vệ IP65; Thả rơi độ cao 1.8m (MIL-STD-810G) |
| Chứng nhận không dây | CE (Châu Âu), FCC (Hoa Kỳ), IC (Canada) |
| Kích thước & Trọng lượng | 45 x 45 x 135 mm (1.8 x 1.8 x 5.3 in); Trọng lượng 200g |
| Nguồn điện & Pin sạc | Pin sạc Lithium 3.7 VDC, 0.14 Ah (Thời lượng sử dụng cả ngày) |
| Thông số bộ sạc | Đầu vào 100 VDC - 240 VDC, 0.4 A, 47 Hz - 63 Hz |
| Dải tần số cảm biến tích hợp | ±5%: 5 Hz - 3000 Hz; ±10%: 3 Hz - 5000 Hz; ±3 dB: 1.4 Hz - 10,000 Hz |
| Vận tốc tổng thể | Dải tần 10 Hz - 1 kHz, vận tốc tối đa 55 mm/s (giá trị RMS) |
| Đánh giá tình trạng vòng bi | Công nghệ gia tốc bao bọc gE (Dải tần 2 & 3, tối đa 20 gE đỉnh thực) |
| Đo nhiệt độ hồng ngoại | Tích hợp cảm biến hồng ngoại đo ngắn hạn đến 100°C |
| Dạng sóng & Phổ FFT | Dạng sóng Gia tốc (g), gE; Phổ FFT Gia tốc, Vận tốc, gE (100 Hz - 10 kHz) |
| Tần số lấy mẫu & Phân giải | Tần số 256 Hz - 25.6 kHz; Độ dài mẫu 256 - 8192; Phân giải 100 - 3200 dòng |
3. Ứng Dụng Thực Tế
Máy đo độ rung SKF CMDT391 là công cụ chẩn đoán không thể thiếu cho đội ngũ kỹ sư bảo trì tại các nhà máy B2B:
- Kiểm tra vị trí lắp vòng bi & gối đỡ: Đánh giá mức độ Rung động tần số cao phát ra do ma sát khô, vỡ con lăn hoặc mòn rãnh chạy vòng bi thông qua chỉ số gia tốc bao bọc (gE).
- Giám sát động cơ điện & quạt công nghiệp: Đánh giá vận tốc tổng thể (10 Hz – 1 kHz) phát hiện hiện tượng lệch tâm trục, lỏng bu-lông chân đế hoặc mất cân bằng cánh quạt.
- Đo kiểm cụm máy bơm & hộp giảm tốc: Kiểm tra dạng sóng thời gian và phổ FFT để đánh giá độ ăn khớp bánh răng, hiện tượng xâm thực bơm hoặc ứng suất va đập cơ khí.
- Quy trình bảo trì định kỳ nhà máy: Kết nối ứng dụng SKF Pulse lưu trữ dữ liệu đo kiểm theo tuyến để theo dõi xu hướng diễn biến độ rung của toàn bộ dây chuyền sản xuất.

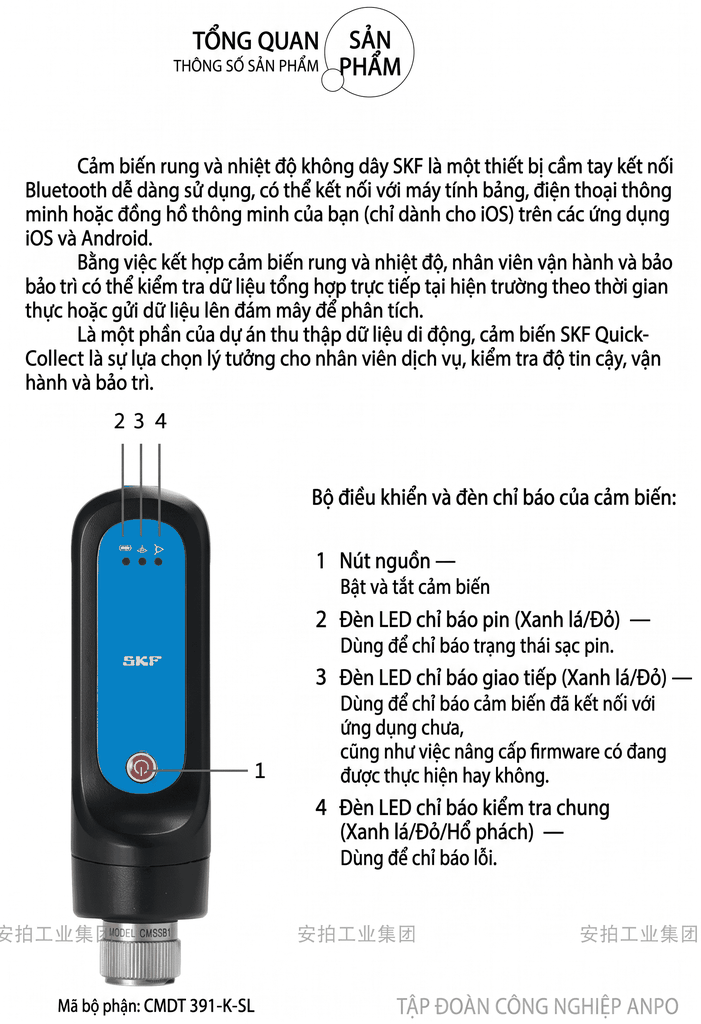

4. Cấu Tạo & Nguyên Lý Vận Hành
- Bộ Cảm Biến Độ Rung & Hồng Ngoại Tích Hợp: Thu nhận trực tiếp gia tốc, vận tốc rung động cơ học và bức xạ nhiệt hồng ngoại từ bề mặt gối đỡ/vỏ máy.
- Khối Xử Lý Tín Hiệu Trung Tâm: Chuyển đổi tín hiệu cơ học thành chuỗi dữ liệu số, tính toán biến đổi Fourier nhanh (FFT) và chỉ số gia tốc bao bọc SKF (gE).
- Mạch Truyền Tải Dữ Liệu Không Dây: Kết nối không dây đạt chứng nhận CE, FCC, IC gửi dữ liệu về ứng dụng điều khiển.
- Nguyên Lý Đo Lường So Sánh: Đo kiểm tại cùng một vị trí cố định trên máy dưới điều kiện tải tương đương, so sánh với lịch sử đo trước đó để phát hiện mức độ suy giảm chất lượng cơ khí.
5. Hướng Dẫn Sử Dụng & Bảo Dưỡng Chuẩn Kỹ Thuật
- Quy Trình Kiểm Tra & Đo Kiểm B2B:
- Bước 1: Kiểm tra dung lượng pin Lithium và khởi động máy đo trước khi vào khu vực vận hành.
- Bước 2: Xác định vị trí đo cố định trên vỏ gối đỡ vòng bi (ưu tiên hướng kính hoặc hướng trục).
- Bước 3: Áp chặt đầu cảm biến vuông góc với bề mặt máy, giữ ổn định trong dải nhiệt độ -20°C đến +60°C để thiết bị thu thập dữ liệu dạng sóng và phổ FFT.
- Bước 4: Ghi nhận kết quả, so sánh với mức tham chiếu an toàn và lập báo cáo bảo trì nếu độ rung vượt ngưỡng cho phép.
- An Toàn & Bảo Quản Thiết Bị:
- Tuân thủ quy định an toàn lao động, không chạm tay hoặc dây đo vào các chi tiết quay nguy hiểm.
- Lưu trữ thiết bị ở dải nhiệt độ -20°C đến +35°C (nếu lưu trên 6 tháng) để tránh việc pin Lithium tự xả quá mức.
6. Câu Hỏi Thường Gặp
- Máy đo độ rung SKF CMDT391 có công dụng chính là gì?
Thiết bị dùng để đo mức độ rung động tổng thể (vận tốc, gia tốc) và đo nhiệt độ hồng ngoại không tiếp xúc để kiểm tra tình trạng vận hành của vòng bi, ổ trục trên các cụm máy quay công nghiệp. - Thời gian sử dụng pin sạc của máy SKF CMDT391 là bao lâu?
Pin sạc Lithium 3.7 VDC tích hợp đáp ứng thời lượng hoạt động cả ngày khi dùng cảm biến nội bộ và nửa ngày khi sử dụng cảm biến bên ngoài. - Kích thước và độ bền chịu lực của máy SKF CMDT391 ra sao?
Máy có kích thước cực kỳ nhỏ gọn 45x45x135 mm, trọng lượng 200g, đạt cấp bảo vệ chống bụi nước IP65 và chịu được rơi tự do từ độ cao 1.8m theo chuẩn MIL-STD-810G. - Thời gian bảo hành máy đo SKF CMDT391 tại Sao Việt là bao lâu?
Sản phẩm được niêm yết thời gian bảo hành chính hãng 6 tháng theo chính sách phân phối.
