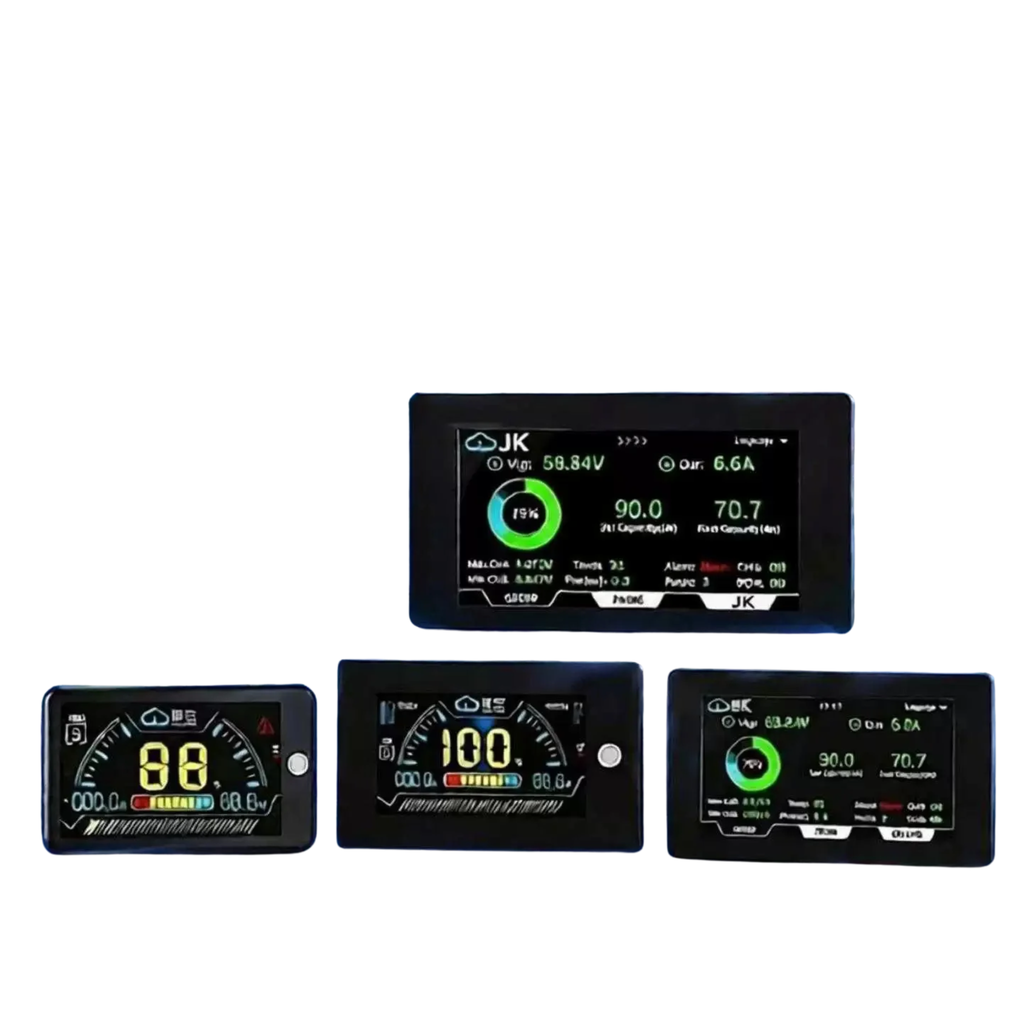

Màn Hình LCD Hiển Thị Điện Áp, Dòng Điện Và Dung Lượng Pin 2 Inch, 3.2 Inch, 4.3 Inch, 7 Inch

Màn hình LCD hiển thị điện áp, dòng điện và dung lượng pin Jikong (xuất xứ Trung Quốc) là thiết bị đo lường và hiển thị trực quan thông số điện tử chuyên dụng cho các hệ thống quản lý pin lưu trữ năng lượng (BMS), bộ nguồn dự phòng UPS và thiết bị điện tử công nghiệp. Thiết bị tiếp nhận dữ liệu đo lường từ bộ điều khiển trung tâm hoặc mạch cảm biến thông qua giao tiếp truyền thông nối tiếp (TTL hoặc RS485), giải mã và xuất kết quả trực tiếp lên màn hình tinh thể lỏng dưới dạng con số điện tử hoặc đồ họa sắc nét. Việc trang bị màn hình LCD Jikong giúp đơn giản hóa công tác kiểm tra định kỳ, bảo vệ an toàn cho hệ thống pin và tối ưu hóa quy trình vận hành nhà xưởng

1. Ưu điểm nổi bật

• Hiển Thị Đa Thông Số Trực Quan: Cho phép quan sát đồng thời điện áp hệ thống, dòng điện sạc/xả và phần trăm dung lượng pin còn lại trên một giao diện hiển thị tinh gọn.
• Đa Dạng Kích Thước Lắp Đặt Tủ Điện: Cung cấp 5 tùy chọn kích thước màn hình từ 2.3 inch, 3.2 inch, 4.3 inch đến 7 inch khổ lớn, đáp ứng linh hoạt mọi diện tích mặt tủ điện và vị trí quan sát.
• Tích Hợp Chuẩn Giao Tiếp Công Nghiệp Linh Hoạt: Cung cấp phiên bản chuẩn giao tiếp nối tiếp TTL và truyền thông công nghiệp RS485, dễ dàng tích hợp với bộ điều khiển BMS Jikong, PLC hoặc vi xử lý trung tâm.
• Hỗ Trợ Giám Sát An Toàn Hệ Thống Pin: Cung cấp dữ liệu đo lường liên tục để người vận hành kịp thời phát hiện hiện tượng chênh lệch điện áp cell pin, quá tải dòng xả hoặc suy giảm dung lượng.

2. Bảng thông số kỹ thuật chi tiết

3. Cấu tạo & nguyên lý hoạt động

3.1. Cấu tạo cơ khí (5 cụm chính)

1. Tấm hiển thị tinh thể lỏng LCD: Hiển thị trực quan các thông số điện áp, dòng điện và phần trăm dung lượng pin.
2. Mạch vi xử lý trung tâm: Tiếp nhận, giải mã và xử lý dữ liệu đo lường từ thiết bị truyền đến.
3. Cổng giao tiếp tín hiệu: Cụm giắc cắm tín hiệu chuẩn TTL hoặc RS485 kết nối với bộ điều khiển BMS hoặc mạch đo.
4. Mạch cấp nguồn điện: Cung cấp năng lượng vận hành ổn định cho màn hình hiển thị.
5. Vỏ khung gá lắp: Khung nhựa bảo vệ vi mạch và hỗ trợ cố định màn hình lên mặt tủ điện hoặc vỏ hộp thiết bị.

3.2. Nguyên lý vận hành

Màn hình LCD Jikong tiếp nhận chuỗi dữ liệu số chứa thông tin điện áp, dòng điện và dung lượng từ bộ điều khiển BMS hoặc mạch cảm biến thông qua chuẩn giao tiếp TTL/RS485. Mạch điều khiển tích hợp trên màn hình giải mã dữ liệu này và xuất tín hiệu điều khiển điểm ảnh, thể hiện các chỉ số điện lực chính xác lên giao diện hiển thị.

4. Ứng dụng thực tế

• Giám sát hệ thống pin lưu trữ năng lượng: Lắp đặt tại trạm pin lưu trữ năng lượng mặt trời, bộ nguồn Lithium BMS.
• Gá lắp mặt tủ điện điều khiển: Theo dõi thông số điện lực tại tủ nguồn trạm biến áp, tủ điều khiển máy móc tự động.
• Tích hợp trong bộ nguồn dự phòng UPS: Giám sát mức dung lượng xả pin và điện áp định mức của bộ nguồn dự phòng.
• Thiết bị điện tử & Xe điện công nghiệp: Theo dõi trạng thái pin xả trên xe nâng điện, AGV và máy công nghiệp.

5. Câu hỏi thường gặp

• Màn hình LCD Jikong có những kích thước nào?
  Sản phẩm cung cấp 5 tùy chọn kích thước gồm: 2.3 inch, 3.2 inch, 4.3 inch (chuẩn TTL), 4.3 inch (chuẩn RS485) và 7 inch.
• Sự khác biệt giữa màn hình 4.3 inch TTL và 4.3 inch RS485 là gì?
  Màn hình 4.3 inch TTL sử dụng chuẩn giao tiếp nối tiếp mức logic TTL phù hợp khoảng cách ngắn, trong khi bản RS485 dùng chuẩn truyền thông vi sai công nghiệp chống nhiễu truyền xa.
• Màn hình Jikong hiển thị được những thông số nào?
  Thiết bị hỗ trợ hiển thị 3 chỉ số điện lực cơ bản gồm điện áp (V), dòng điện (A) và phần trăm dung lượng pin (%).
