Mô tả chi tiết:
Khuôn Dập Liên Hoàn Chính Xác A-TRP SGPWH là một loại khuôn dập kim loại chuyên dụng trong ngành sản xuất linh kiện điện – điện tử, cơ khí chính xác và thiết bị đầu cos. Cấu tạo khuôn tích hợp đầy đủ các bộ phận dẫn hướng và trượt nhằm đảm bảo độ ổn định cao trong quá trình dập liên tục.
1. Cấu tạo chính:
-

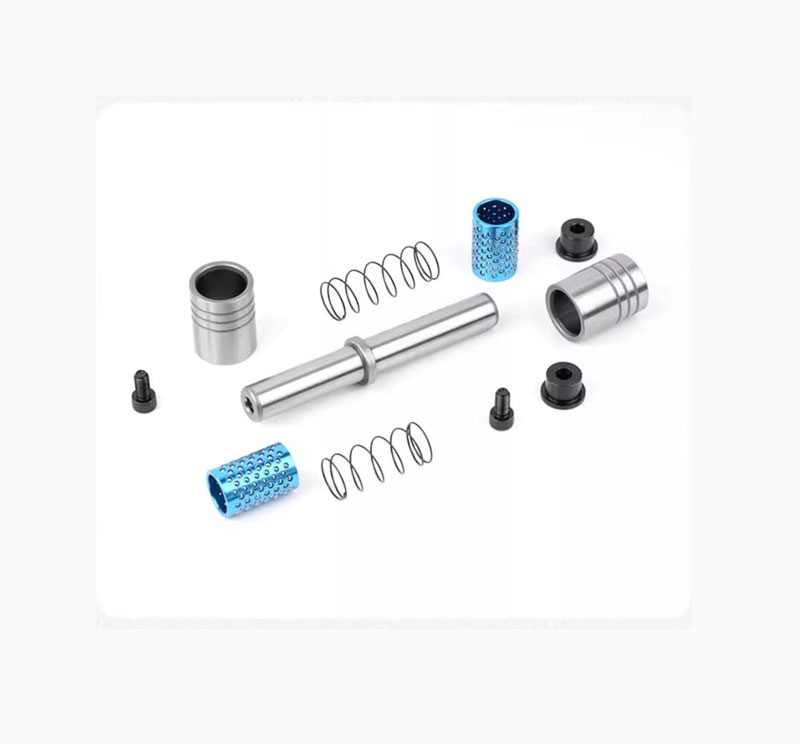

Chốt dẫn hướng (导柱 / Guide Post):
Được gia công chính xác bằng thép hợp kim chịu mài mòn cao. Chốt dẫn đóng vai trò định vị và dẫn hướng chuyển động tịnh tiến giữa các phần tử khuôn trên và khuôn dưới. -
Ống lót (导套 / Guide Bushing):
Là chi tiết đi kèm với chốt dẫn hướng, thường được làm từ thép SKD hoặc hợp kim đồng, bề mặt được xử lý nhiệt và mài bóng. Tạo độ khớp lắp chặt với chốt dẫn để giảm rung lắc trong quá trình làm việc. -

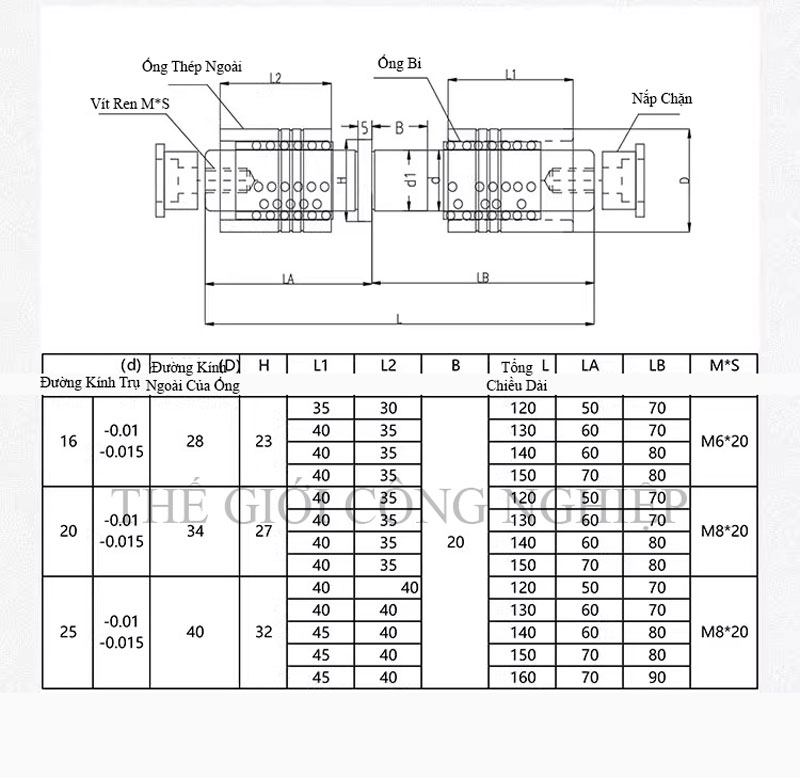

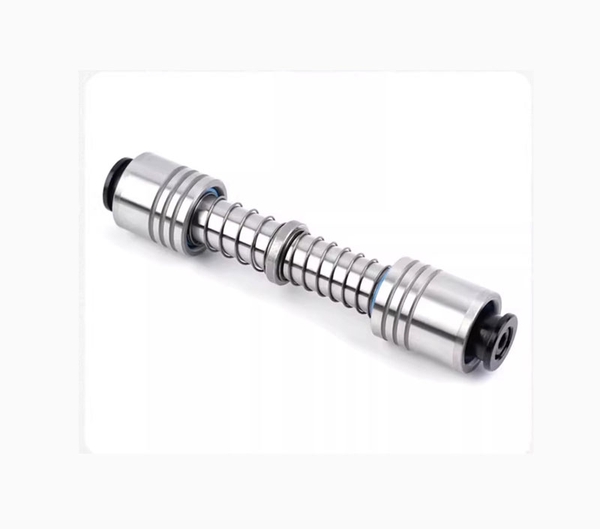

Trụ trượt bi (滚珠滑动导柱 / Ball Cage Guide Post):
Loại chốt dẫn được tích hợp ổ bi hoặc rãnh bi trượt bên trong, giúp chuyển động êm ái, giảm ma sát và nâng cao tuổi thọ khuôn. Phù hợp cho các ứng dụng đòi hỏi độ chính xác cao và tốc độ dập nhanh. -
Kết cấu khuôn A-TRP dạng chữ thập:
Dạng kết cấu khuôn theo tiêu chuẩn A-TRP, thiết kế đối xứng, dễ căn chỉnh và tháo lắp. Kiểu chữ thập giúp phân bố lực đồng đều và giảm sai số trong quá trình ép. -
Cơ chế dập liên hoàn (Progressive Stamping):
Các tổ hợp khuôn được sắp xếp theo chuỗi nhằm thực hiện liên tục các công đoạn: cắt, uốn, đột, tạo hình, giúp tăng hiệu suất và giảm thời gian sản xuất.
2. Ứng dụng:
-
Gia công liên tục các chi tiết nhỏ bằng kim loại mỏng như đầu cos, chân cắm, tấm tiếp điện, linh kiện cơ khí.
-
Dây chuyền sản xuất tự động trong các nhà máy điện tử, thiết bị gia dụng, ô tô, thiết bị điều khiển.
3. Ưu điểm:
-
Độ chính xác cao, chuyển động ổn định nhờ hệ thống dẫn hướng có bi trượt.
-
Giảm mài mòn và nâng cao tuổi thọ khuôn.
-
Dễ dàng bảo trì, thay thế từng bộ phận riêng lẻ.
-
Phù hợp với tốc độ dập cao và sản lượng lớn.
