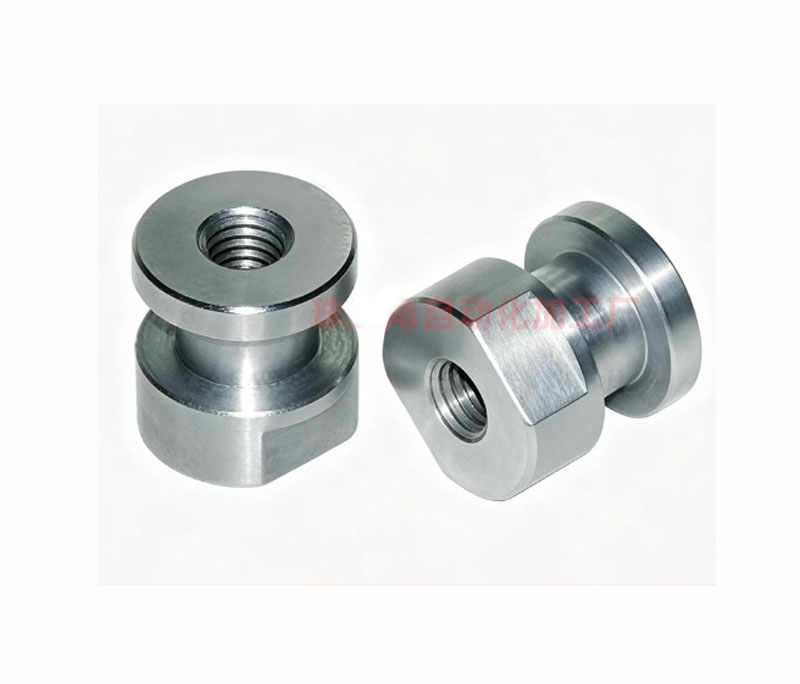

MÔ TẢ SẢN PHẨM: KHỚP NỐI NỔI XI LANH FJCL / WHC61 (M3 - M18)
1. Giới Thiệu Chung
Khớp nối nổi FJCL / WHC61 (hay còn gọi là khớp nối lắc, khớp khử tâm) là linh kiện khí nén cao cấp chuyên dụng để kết nối đầu ty ren của xi lanh (khí nén hoặc thủy lực) với bộ phận chuyển động của máy móc.
Thiết bị này sở hữu khả năng "bù trừ sai lệch" thông minh, giúp triệt tiêu hiện tượng lệch tâm hoặc lệch góc giữa xi lanh và tải. Từ đó, bảo vệ xi lanh khỏi lực cưỡng bức, chống mài mòn seal (phốt) và giúp hệ thống vận hành cực kỳ êm ái, bền bỉ.

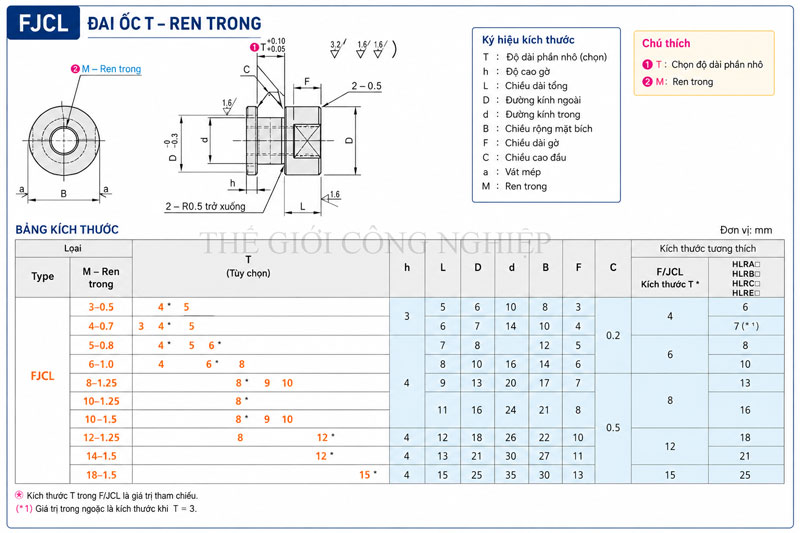

2. Thông Số Kỹ Thuật Chi Tiết
| Đặc tính | Thông số chi tiết |
| Mã sản phẩm | FJCL / WHC61 |
| Kích thước ren (M) | M3, M4, M5, M6, M8, M10, M12, M14, M18 |
| Bước ren tương ứng (Pitch) | 0.5mm / 0.7mm / 1.0mm / 1.25mm / 1.5mm (tùy theo size ren) |
| Góc lắc cho phép | $\pm 5^\circ$ đến $\pm 7^\circ$ |
| Độ lệch tâm cho phép (U) | Từ $0.5\text{mm}$ đến $1.0\text{mm}$ (tùy kích cỡ) |
| Chất liệu thân | Thép cacbon cường độ cao / Thép mạ Chrome chống gỉ |
| Môi trường làm việc | Khí nén, hệ thống tự động hóa, chế tạo máy |
| Nhiệt độ hoạt động | $-10^\circ\text{C}$ đến $+60^\circ\text{C}$ |
3. Đặc Điểm Nổi Bật & Ưu Điểm Công Nghệ
-
Khử lệch tâm và lệch góc hoàn hảo: Khi lắp ráp máy móc, việc căn thẳng hàng $100\%$ giữa trục xi lanh và đồ gá là cực kỳ khó. Khớp nối WHC61/FJCL cho phép lệch tâm tối đa $1\text{mm}$ và lệch góc đến $7^\circ$, tự động điều chỉnh tâm trong quá trình xi lanh tịnh tiến.
-
Tăng tuổi thọ xi lanh gấp 3 lần: Nhờ triệt tiêu lực uốn cong (lực bên xô lệch), khớp nối giúp phần cốt xi lanh không bị xước, bảo vệ phốt chặn khí không bị hở, ngăn ngừa rò rỉ khí nén.
-
Vận hành mượt mà: Giảm thiểu ma sát nội tại, giúp xi lanh chuyển động đều, không bị giật cục hay kẹt cứng khi tải nặng.
-
Thiết kế nhỏ gọn, chịu tải cao: Thân khớp làm bằng thép hợp kim cứng cáp, chịu được lực kéo và lực nén lớn, bề mặt mạ chống oxy hóa phù hợp với môi trường công nghiệp.
4. Ứng Dụng Thực Tế
Khớp nối nổi FJCL / WHC61 được ứng dụng rộng rãi trong:
-
Hệ thống máy đóng gói, dây chuyền lắp ráp tự động.
-
Máy dập, máy cắt, các cơ cấu kẹp giữ phôi bằng khí nén.
-
Các thiết bị kiểm tra (Tester) trong ngành sản xuất điện tử (Samsung, Foxconn...).
-
Phù hợp để lắp nối cho các dòng xi lanh tiêu chuẩn như SMC, Airtac, Festo...
5. Hướng Dẫn Lựa Chọn Kích Thước (Tham khảo)
-
Size nhỏ (M3, M4, M5, M6): Dùng cho xi lanh mini, xi lanh kẹp, xi lanh dẫn hướng nhỏ (Đường kính trong piston $\varnothing 6, \varnothing 10, \varnothing 16$).
-
Size trung bình (M8, M10, M12): Dùng cho xi lanh cỡ vừa (Đường kính piston $\varnothing 20, \varnothing 25, \varnothing 32, \varnothing 40$).
-
Size lớn (M14, M18): Dùng cho xi lanh hạng nặng, lực đẩy lớn (Đường kính piston $\varnothing 50, \varnothing 63$ trở lên).
Lưu ý khi lắp đặt: Không được siết khớp nối quá chặt vượt quá mô-men xoắn cho phép của ren để tránh làm cháy ren đầu ty xi lanh.
