📌 Đồng Hồ Áp Suất Màng YTP100ML-MF – Inox, Kiểu Mặt Bích
1. Tổng quan sản phẩm
Đồng hồ áp suất màng YTP100ML-MF là thiết bị đo áp suất chuyên dụng, sử dụng cấu trúc màng ngăn (diaphragm seal) nhằm cách ly hoàn toàn cơ cấu đo khỏi môi chất. Sản phẩm được thiết kế kết nối mặt bích, thích hợp lắp đặt trực tiếp trên đường ống, bồn chứa hoặc thiết bị công nghiệp có môi chất ăn mòn, nhiệt độ cao hoặc độ nhớt lớn.
2. Cấu tạo & vật liệu
-
Thân đồng hồ: Inox 304 (tùy chọn inox 316L)
-
Màng ngăn: Inox chịu áp, đàn hồi cao, chống ăn mòn tốt
-
Vỏ đồng hồ: Inox, kín khít, chống bụi và hơi ẩm
-
Mặt kính: Kính cường lực trong suốt, chịu va đập
-
Chất lỏng chống rung: Glycerin hoặc dầu silicone (tùy chọn)
-
Kiểu lắp: Gắn trực tiếp qua mặt bích tiêu chuẩn
3. Nguyên lý hoạt động
Áp suất từ môi chất tác động trực tiếp lên màng ngăn, làm màng biến dạng. Sự biến dạng này được truyền cơ học đến bộ truyền động bên trong, chuyển đổi thành chuyển động kim hiển thị trên mặt đồng hồ. Nhờ màng ngăn, môi chất không tiếp xúc với cơ cấu đo, giúp tăng độ bền, độ ổn định và độ an toàn khi vận hành.
4. Thông số kỹ thuật cơ bản
-
Model: YTP100ML-MF
-

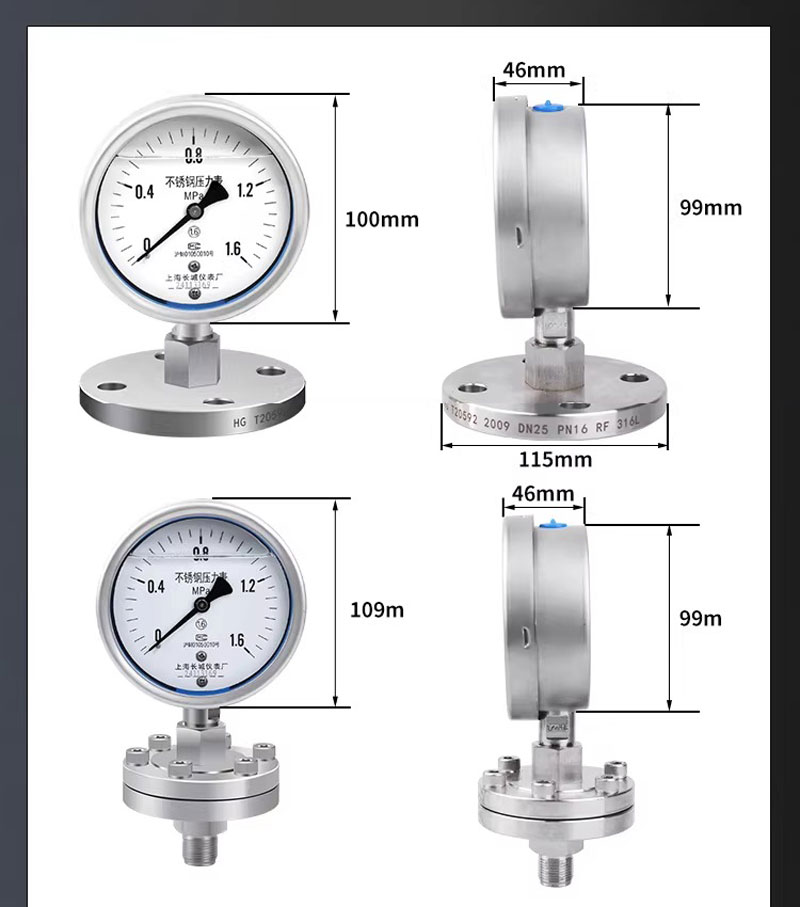

Đường kính mặt: 100 mm
-
Cấp chính xác: Class 1.6
-
Dải đo áp suất:
0.1 / 0.16 / 0.25 / 0.4 / 0.6 / 1 / 1.6 / 2.5 / 4 / 6 / 10 MPa (hoặc theo yêu cầu) -
Nhiệt độ môi chất: -40 ~ 200°C
-
Kiểu kết nối: Mặt bích (DN theo tiêu chuẩn yêu cầu)
-
Chuẩn mặt bích: PN/ANSI/JIS (tùy chọn)
5. Ưu điểm nổi bật
-
✅ Đo áp suất chính xác, ổn định trong môi trường khắc nghiệt
-
✅ Chống ăn mòn, chống rung hiệu quả
-
✅ Phù hợp với môi chất đặc, nhớt, kết tinh hoặc có tính ăn mòn cao
-
✅ Tuổi thọ cao, ít bảo trì
-
✅ Có thể tùy chỉnh vật liệu, dải đo và chuẩn mặt bích
6. Ứng dụng
-
Hệ thống hóa chất, hóa dầu
-
Thực phẩm – đồ uống
-
Dược phẩm
-
Hệ thống hơi, nước nóng, dầu truyền nhiệt
-
Bồn chứa, lò phản ứng, đường ống áp suất
7. Lưu ý khi lựa chọn
-
Xác định đúng dải đo áp suất phù hợp hệ thống
-
Chọn vật liệu màng và thân tương thích môi chất
-
Kiểm tra chuẩn mặt bích trước khi lắp đặt
