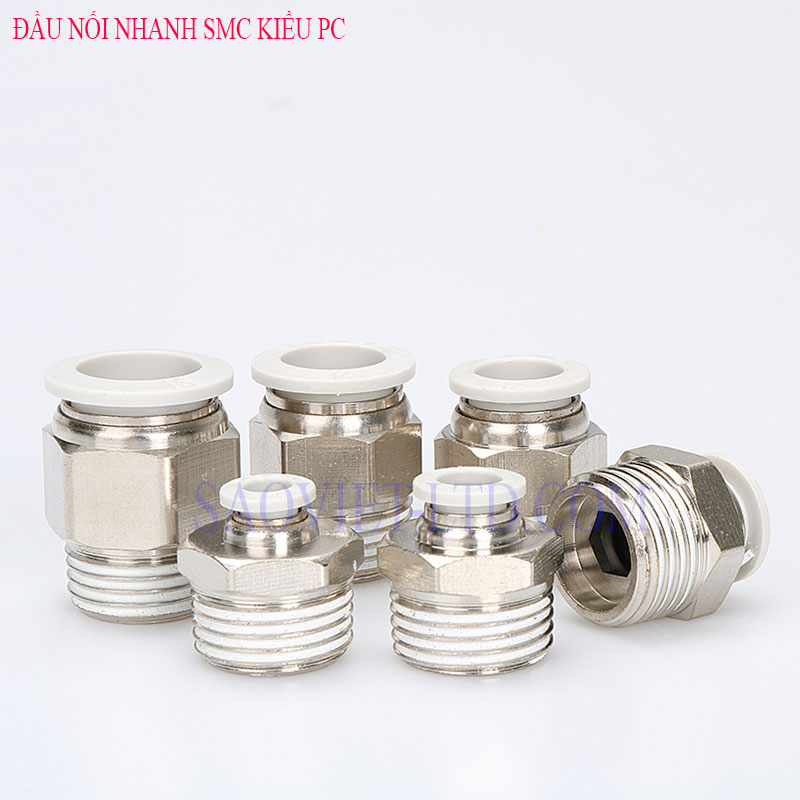

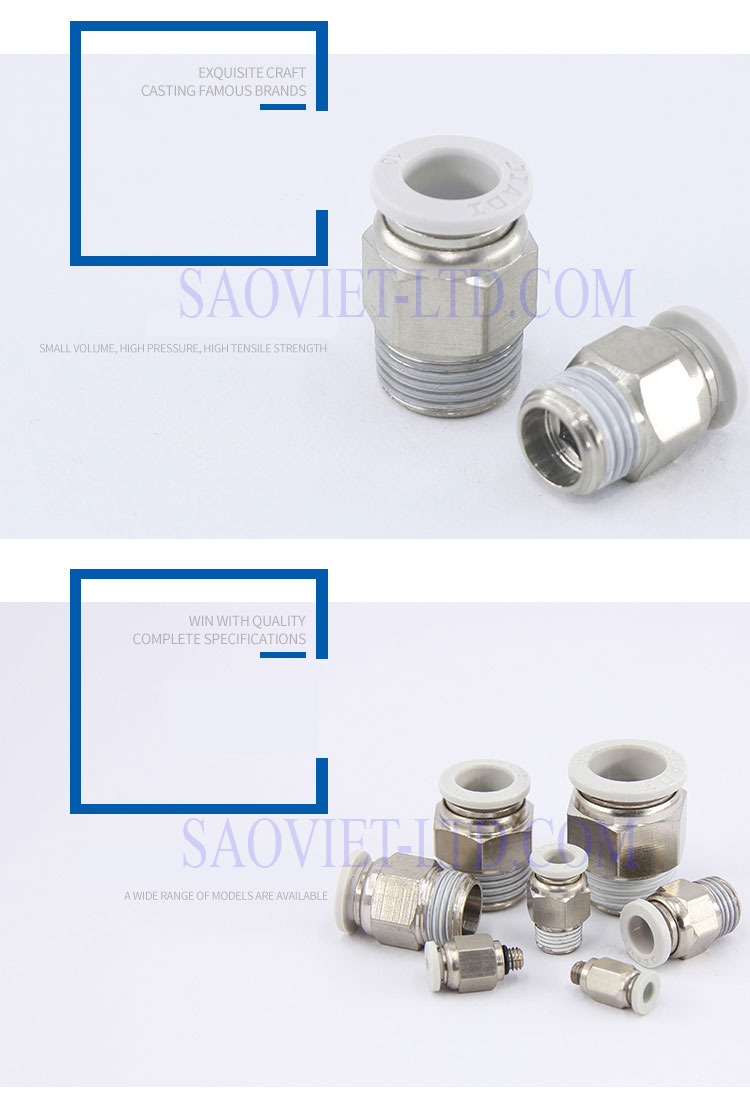

Đầu nối nhanh khí nén SMC kiểu PC (còn gọi là cút nối thẳng SMC kiểu PC, khớp nối nhanh ống hơi PC, hay SMC One-touch Fitting PC Series) là phụ kiện đường ống khí nén chuyên dụng dạng cút nối thẳng (Male Straight Fitting), dùng để liên kết nhanh ống dẫn khí mềm (PU, PA, PE) với cổng ren của xi lanh, van điện từ, bộ lọc và các thiết bị khí nén tự động hóa. Sản phẩm sở hữu cơ cấu cắm nhanh One-touch tiện lợi, cho phép giữ chặt ống khí tức thì mà không cần dụng cụ siết, chịu áp suất hoạt động cực đại lên tới 1.0 MPa (10 bar) và dải nhiệt độ làm việc từ -5°C đến 60°C. Với dải quy cách đa dạng tương thích đường kính ngoài ống Ø4mm, Ø6mm, Ø8mm, Ø10mm, Ø12mm, Ø14mm, Ø16mm kết hợp các chuẩn ren hệ mét M5×0.8 và ren ống tiêu chuẩn R1/8 (01), R1/4 (02), R3/8 (03), R1/2 (04)

1. Ưu điểm nổi bật

• Thao tác cắm nhanh: Thiết kế cơ cấu cắm cút nối thẳng thông minh giúp kỹ sư và thợ bảo trì kết nối ống hơi khí nén chỉ trong 2 giây bằng lực đẩy nhẹ tay, rút ngắn 60% thời gian thi công đường ống cho toàn bộ dây chuyền tự động hóa.
• Phủ sẵn keo chống rò rỉ ren Teflon (Pre-coated Thread Sealant): 100% các chân ren cắm ống R1/8 (01), R1/4 (02), R3/8 (03), R1/2 (04) đều được nhà sản xuất SMC phủ sẵn lớp keo làm kín chuyên dụng màu trắng, đảm bảo kín khí tuyệt đối ngay khi vặn vào cổng thiết bị mà không cần quấn thêm băng tan (cao su non).
• Thân đồng thau mạ Nickel chống rỉ & Chịu áp lực 1.0 MPa: Thân cút nối bằng đồng thau gia nhiệt mạ Nickel sáng bóng chịu lực vặn siết cao, kháng hóa chất ăn mòn nhẹ, chống bám bẩn công nghiệp và duy trì khả năng làm kín an toàn ở áp suất vận hành liên tục tới 10 bar.
• Ngàm kẹp Inox SUS304 bám giữ ống chắc chắn: Hệ thống mấu kẹp bằng thép không gỉ Inox SUS304 cắn giữ vỏ ống hơi chặt chẽ, chống tuột ống tuyệt đối ngay cả trong các cơ cấu xi lanh dịch chuyển tịnh tiến tốc độ cao hoặc bị rung lắc cơ học mạnh.

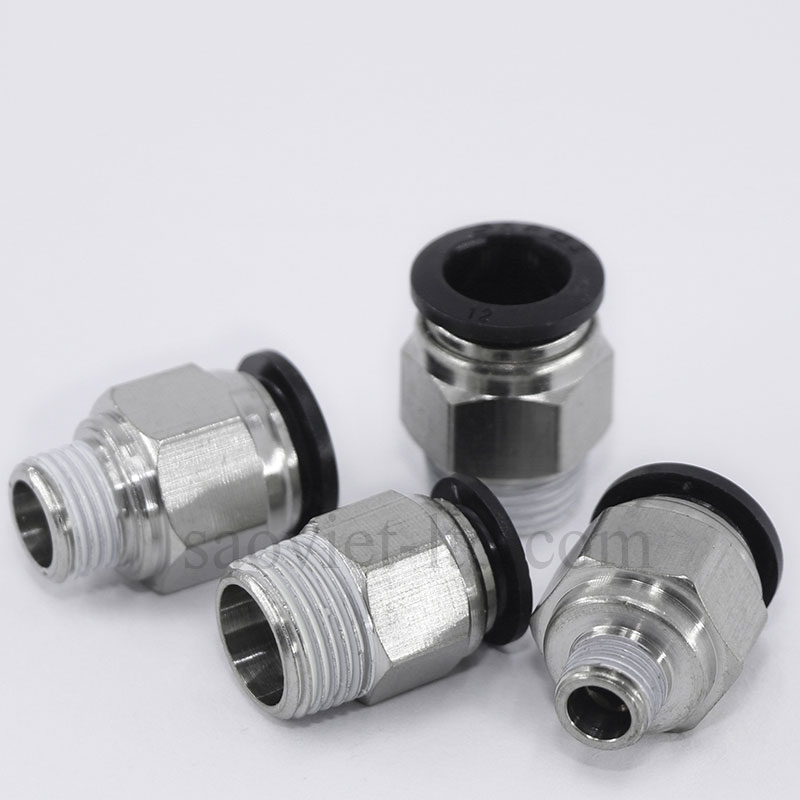

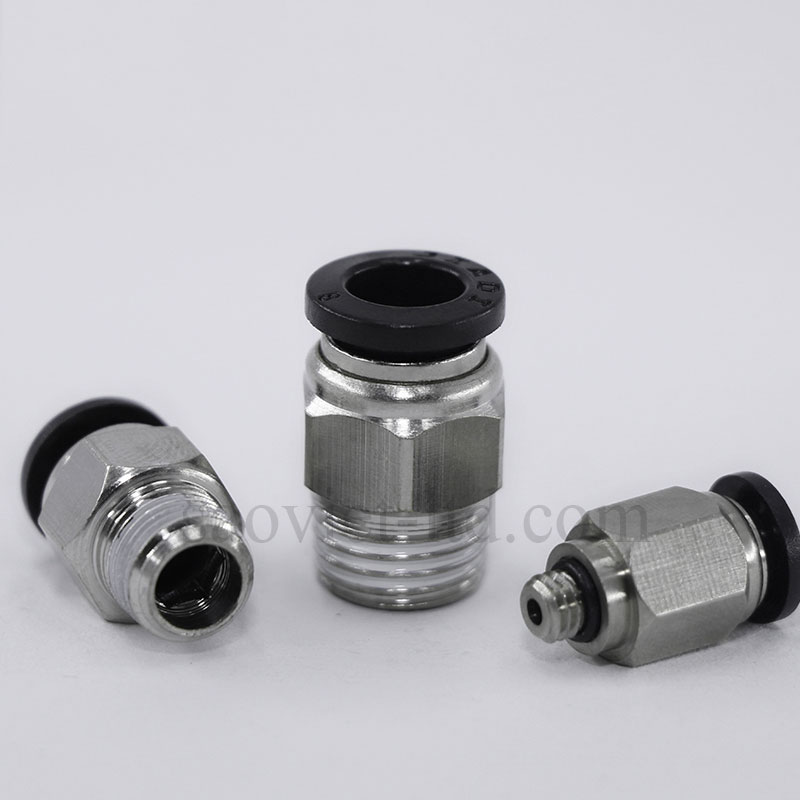

• Nhiều quy cách lựa chọn:  Đa dạng quy cách từ ống nhỏ Ø4mm cho cụm điều khiển vi cơ đến ống lớn Ø12mm/Ø16mm cho đường cấp khí nguồn, tương thích hoàn hảo với các dòng ống mềm PU (Polyurethane), PA (Nylon), PE và Teflon (PTFE).

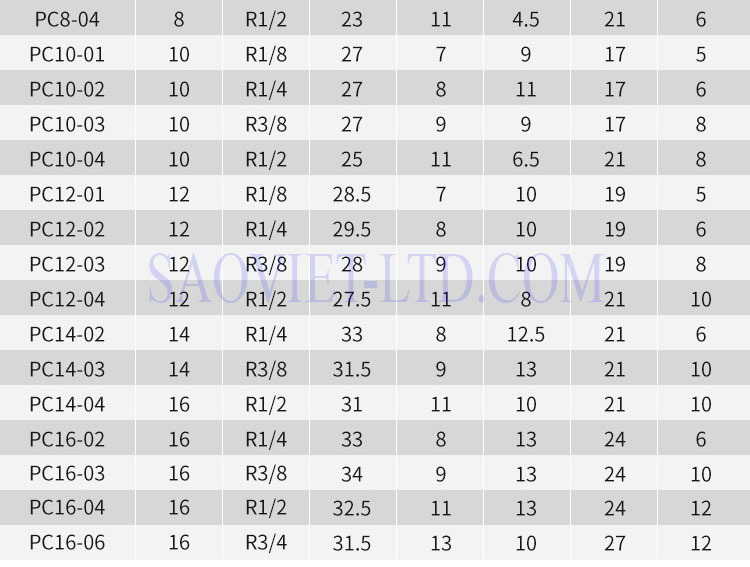

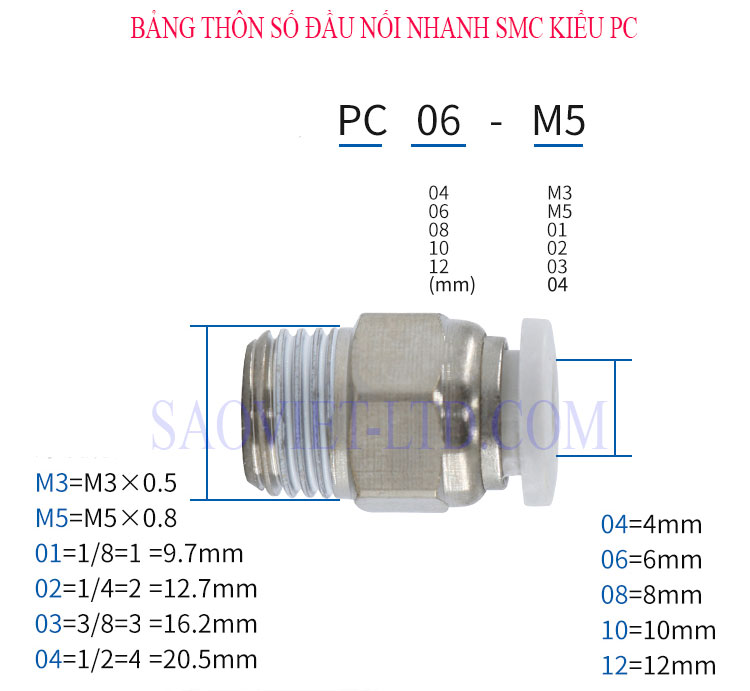

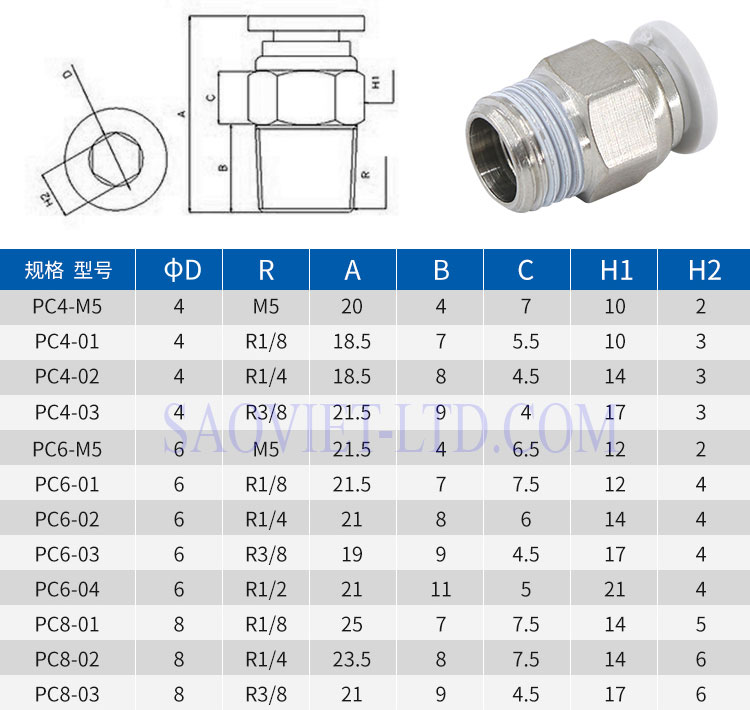

2. Thông số kỹ thuật chi tiết

3. Cấu tạo

Đầu nối nhanh SMC kiểu PC được gia công cơ khí chính xác đáp ứng môi trường vận hành công nghiệp liên tục, cấu thành gồm các bộ phận cốt lõi:

• Vòng giải phóng ống (Release Bushing / Sleeve):

• • Chế tạo từ nhựa POM (Polyoxymethylene) màu xám/xanh chịu lực, thiết kế hình phễu chuẩn hóa giúp ấn tháo ống khí nhẹ nhàng chỉ trong 1 giây mà không gây trầy xước vỏ ống.
• Cơ cấu mấu kẹp giữ ống (Collet / Lock Claw):

• • Được chế tạo từ thép không gỉ Inox SUS304 cao cấp với các răng kẹp sắc bén, bám chặt vào bề mặt ngoài của ống hơi PU/PA, đảm bảo ống không bị văng ra khi hệ thống bị tăng áp đột ngột.
• Thân cút nối đồng mạ Nickel (Brass Body with Nickel Plating):

• • Thân kim loại bằng đồng thau mạ Nickel sáng bóng, gia tăng khả năng chống oxy hóa, chống rỉ sét trong môi trường ẩm ướt và chống bám bẩn công nghiệp.
• Cọc ren kim loại phủ sẵn keo làm kín (Pre-coated Teflon Thread Sealant):

• • Phần ren cắm R1/8, R1/4, R3/8, R1/2 được phủ sẵn lớp keo chống rò rỉ khí màu trắng, giúp kỹ sư vặn trực tiếp vào thiết bị mà không cần quấn thêm băng tan (cao su non), tiết kiệm 50% thời gian lắp đặt.
• Gioăng cao su làm kín nội bộ (O-ring Seal):
  • Sử dụng cao su tổng hợp NBR (Nitrile Rubber) chịu dầu, duy trì độ kín khí tuyệt đối 100%, chống rò rỉ ngay cả khi ống khí bị rung lắc cơ học.

4. Nguyên lý hoạt động

• Cơ chế tự khóa cắm nhanh (One-touch Push-in): Khi đưa ống khí PU/PA có đường kính ngoài phù hợp vào đầu nối, ống sẽ đẩy mở nhẹ vòng mấu kẹp Inox và đi sâu qua gioăng cao su NBR cho đến điểm dừng bên trong. Khi khí nén được cấp vào làm tăng áp suất bên trong, mấu kẹp Inox càng cắn chặt vào vỏ ống, khóa chặt ống khí cố định .
• Cơ chế tháo ống an toàn: Khi cần tháo rời đường ống để bảo trì, kỹ sư cần ngắt nguồn khí và xả hết áp suất dư trong hệ thống. Sau đó, dùng tay ấn đều vòng giải phóng nhựa (Release Bushing) xuống; thao tác này sẽ làm xòe các mấu kẹp Inox ra, giải phóng hoàn toàn ống khí giúp rút ống ra mượt mà mà không làm hư hỏng vỏ ống.

5. Ứng dụng

• Kết nối đường ống cấp khí cho xi lanh nén khí: Lắp trực tiếp vào cổng khí của các dòng xi lanh vuông, xi lanh tròn, xi lanh bàn trượt PXY/MXQ.
• Hệ thống điều khiển van điện từ khí nén: Nối ống cấp khí nguồn và ống xả dẫn khí từ van 5/2, 3/2 đến các cơ cấu chấp hành.
• Cụm thiết bị xử lý khí nén (F.R.L Unit): Kết nối đầu vào/đầu ra của bộ lọc đôi, van điều áp và bộ tra dầu bôi trơn.
• Máy đóng gói, máy gắp Robot & Dây chuyền tự động: Đi đường ống khí mềm cho các cụm tay kẹp khí nén, cốc hút chân không và bàn máy CNC.

6. Câu hỏi thường gặp

• Q1: Đầu nối nhanh SMC kiểu PC có dùng được cho ống chất liệu Nylon (PA) và Teflon (PTFE) không?
  • Trả lời: Có. Mấu kẹp Inox SUS304 của SMC kiểu PC giữ chặt hoàn hảo cả 3 dòng ống mềm phổ biến: PU (Polyurethane), PA (Nylon) và PE/PTFE.
• Q2: Chân ren của đầu nối SMC kiểu PC có cần quấn thêm băng tan (cao su non) khi vặn không?
  • Trả lời: Không cần. Các chân ren R1/8, R1/4, R3/8, R1/2 đã được SMC phủ sẵn lớp keo làm kín chống rò rỉ khí Teflon. Tuy nhiên đối với ren M5, sản phẩm có sẵn gioăng đệm cao su đi kèm.
