Đầu Kẹp Mũi Taro Chống Trượt, Chống Xoay GS-TER16/20/25/32

Đầu kẹp mũi taro chống trượt, chống xoay GS-TER16/20/25/32 (còn gọi là bầu kẹp taro chống xoay GS-TER / đầu kẹp taro collet ER) là phụ kiện gá kẹp cơ khí chuyên dụng dùng để cố định mũi taro và truyền lực mô-men xoắn trong quá trình gia công tạo ren trên máy phay CNC, máy tiện, máy khoan taro tự động. Sản phẩm được thiết kế cơ cấu chống trượt, chống xoay giúp giữ chặt chuôi mũi taro, hạn chế tình trạng trượt xoay làm mòn chuôi hoặc gãy mũi khi gia công ren tải nặng. Dòng sản phẩm tương thích với các dòng collet chuẩn ER16, ER20, ER25, ER32 bao phủ phạm vi taro rộng từ M2 đến M30, hỗ trợ kỹ sư tối ưu hóa độ chính xác và nâng cao năng suất trong xưởng cơ khí

1. Ưu điểm nổi bật

• Cơ Cấu Chống Trượt & Chống Xoay Vững Chắc: Thiết kế ngàm kẹp ôm chặt chuôi mũi taro, triệt tiêu ma sát trượt và định vị mũi taro không bị xoay lệch khi gặp tải trọng cắt lớn.
• Đa Dạng Chuẩn Collet Lắp Mũi Taro (ER16 – ER32): Tương thích hoàn hảo với các chuẩn collet ER16, ER20, ER25, ER32 thông dụng trên các máy gia công CNC.
• Phạm Vi Taro Rộng Lớn (M2 đến M30): Đáp ứng linh hoạt từ các dòng taro vi mô M2–M12 đến các quy cách taro lỗ lớn M3–M30.
• Tăng Độ Bền Lưỡi Cắt & Hạn Chế Gãy Mũi Taro: Giúp mũi taro tịnh tiến đồng tâm tuyệt đối, giảm ứng suất uốn lệch tâm – nguyên nhân chính gây gãy mũi taro.
• Thay Thế & Bảo Trì Dễ Dàng: Quy cách tiêu chuẩn giúp kỹ sư nhanh chóng thay mới hoặc nâng cấp đầu kẹp cho cụm máy gia công hiện có.

2. Thông số kỹ thuật chi tiết

3. Cấu tạo & nguyên lý vận hành

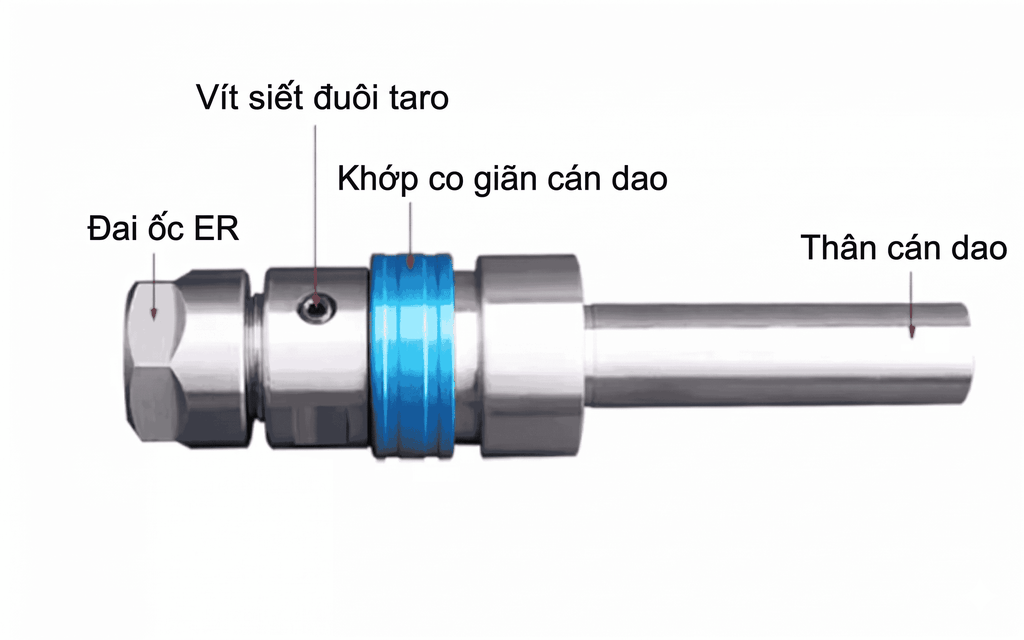

3.1. Cấu tạo cơ khí (3 bộ phận chính)

1. Thân Đầu Kẹp (Arbor Body): Chế tạo từ thép hợp kim gia nhiệt đạt độ cứng cao, chống mài mòn và chịu lực uốn truyền từ trục chính.
2. Cụm Ngàm Kẹp Chống Trượt / Chống Xoay: Khớp kẹp được thiết kế gờ định vị khớp chính xác với phần vuông chuôi mũi taro, ngắt ma sát trượt hoàn toàn.
3. Đai Ốc Siết Collet (Clamping Nut): Vặn siết ép collet ER ôm trọn thân mũi taro, đảm bảo độ đồng tâm cao.

3.2. Nguyên lý vận hành

Đầu kẹp GS-TER được gá lắp cố định vào ổ dao hoặc trục chính của máy gia công. Mũi taro được tra vào collet ER và cắm sâu vào vị trí gờ chống xoay. Khi vặn chặt đai ốc, ngàm kẹp ôm cứng lấy thân và chuôi vuông của mũi taro. Khi máy vận hành quay, mô-men xoắn truyền trực tiếp từ thân đầu kẹp qua gờ chống xoay tới mũi taro để cắt gọt ren.

4. Ứng dụng

• Gia Công Ta Ro Ren Trên Máy Trung Tâm Gia Công CNC: Lắp đặt trên đầu dao phay CNC, máy tiện tự động để taro ren hàng loạt.
• Máy Khoan & Máy Taro Chuyên Dụng: Sử dụng trên các dòng máy taro cần, máy taro bàn cơ khí.
• Gia Công Chi Tiết Máy & Khuôn Mẫu: Taro ren trên phôi thép hợp kim, nhôm, đồng và gang.
• Bảo Trì & Thay Thế Đầu Kẹp Cũ: Thay mới cho các bầu kẹp taro bị mòn ngàm, trượt chuôi.

5. Câu hỏi thường gặp

• Đầu kẹp mũi taro chống trượt, chống xoay GS-TER16/20/25/32 có tác dụng gì?
  Sản phẩm giúp cố định và kẹp giữ mũi taro chuẩn xác, ngăn tình trạng trượt xoay chuôi mũi khi tạo ren, giảm nguy cơ mòn chuôi và gãy mũi taro.
• Sự khác biệt giữa các chuẩn ER16, ER20, ER25 và ER32 là gì?
  Khác nhau về đường kính ngoài collet và dải kẹp taro: ER16 (M2–M12), ER20 (M2–M16), ER25 (M2–M22), ER32 (M3–M30).
• Làm thế nào để chọn đúng mã đầu kẹp GS-TER phù hợp với máy?
  Kỹ sư cần kiểm tra kích thước chuôi gá lắp (Ø16, Ø20, Ø25mm hoặc vuông 20x20, 25x25mm) và dải đường kính mũi taro cần gia công.
