Mô tả chi tiết: Đầu Gắp Hút Chân Không SMT + Động Cơ Bước Trục Rỗng 20
Đầu gắp hút chân không SMT kết hợp động cơ bước trục rỗng size 20 là cụm cơ điện chuyên dụng cho máy dán nhãn, máy gắp đặt linh kiện (pick & place) và các hệ thống tự động hóa chính xác. Thiết kế tích hợp giúp truyền dẫn chân không trực tiếp qua trục rỗng, đảm bảo lực hút ổn định, phản hồi nhanh và độ chính xác cao trong quá trình vận hành.

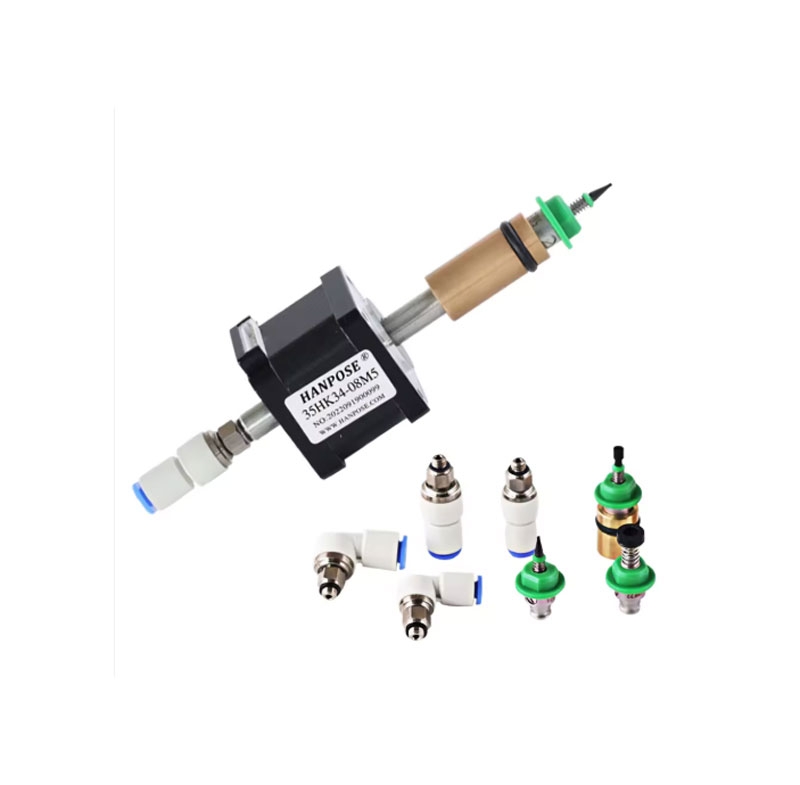

Cấu tạo:
- Động cơ bước trục rỗng Ø20: Cho phép dẫn khí chân không xuyên tâm, giảm dây dẫn ngoài, tăng độ gọn và thẩm mỹ.
- Đầu hút chân không (nozzle): Nhiều size tùy chọn (500–508…) phù hợp linh kiện SMT, IC, chip, tem nhãn.
- Khớp nối & đầu nối khí: Hỗ trợ kết nối nhanh (thẳng/góc), kín khí, dễ lắp đặt.
- Dây tín hiệu & đầu nối: Chuẩn AWG26, jack XH2.54 tiện lợi cho điều khiển.
- Thân motor: Kích thước 34 / 40 / 50 mm tùy chọn, độ bền cao, hoạt động ổn định.
Đặc điểm nổi bật:
- Hút – gắp – xoay linh kiện chính xác với góc bước 1.8°
- Trục rỗng tích hợp đường khí, giảm rò rỉ và tối ưu bố trí
- Mô-men giữ ổn định, đáp ứng tốt trong chuyển động lặp lại
- Độ rung thấp, độ lặp lại cao, phù hợp môi trường SMT
- Dễ dàng thay đổi đầu hút theo kích thước linh kiện

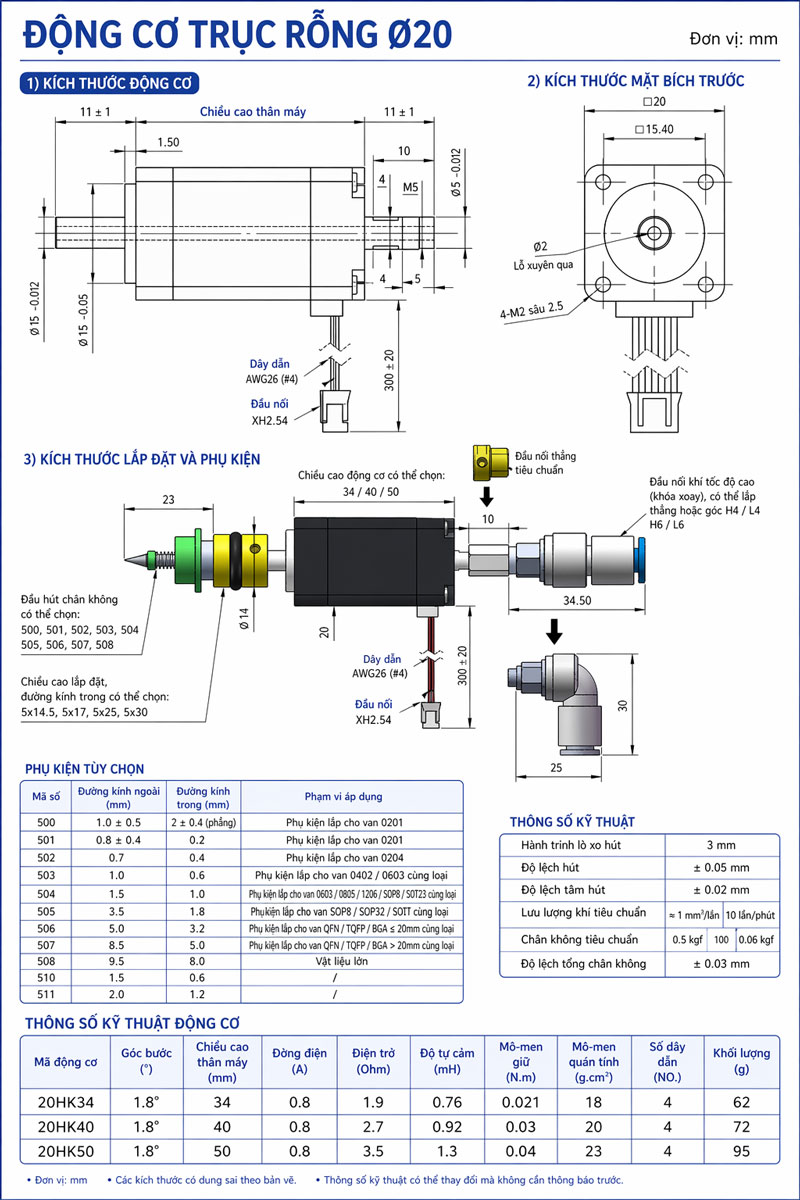

Thông số kỹ thuật cơ bản:
- Kích thước motor: 20 mm (NEMA tương đương)
- Góc bước: 1.8°
- Dòng điện: ~0.8A
- Điện trở: 1.9 – 3.5 Ω
- Mô-men giữ: 0.021 – 0.04 N.m
- Đường kính trục rỗng: ~Ø5 mm
- Chiều dài thân: 34 / 40 / 50 mm
- Khối lượng: 62 – 95 g
Ứng dụng:
- Máy SMT gắp đặt linh kiện điện tử
- Máy dán nhãn, máy đóng gói tự động
- Hệ thống robot gắp sản phẩm nhỏ
- Dây chuyền sản xuất điện tử, bán dẫn
