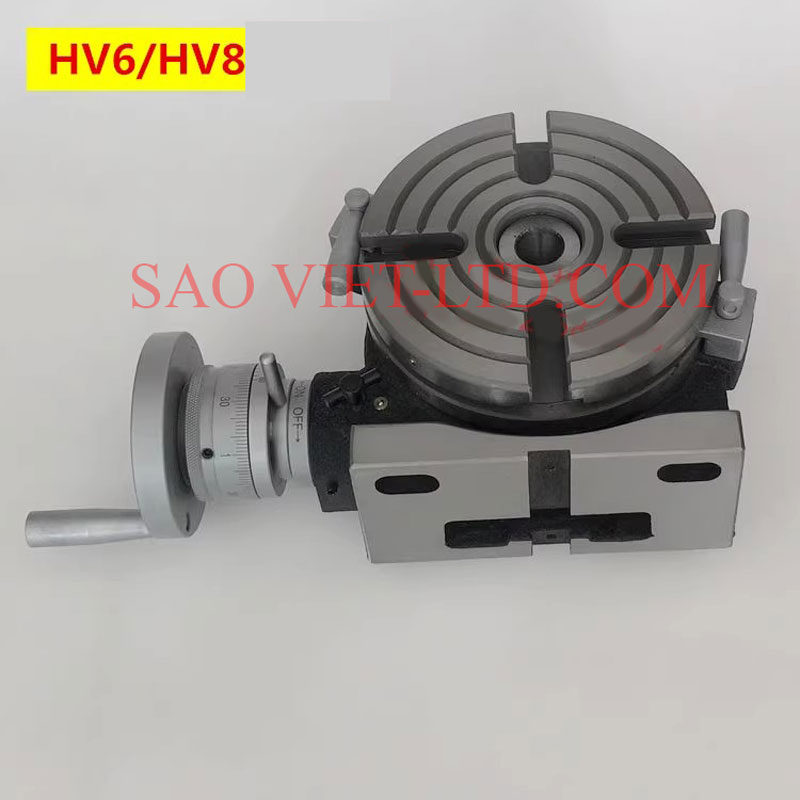

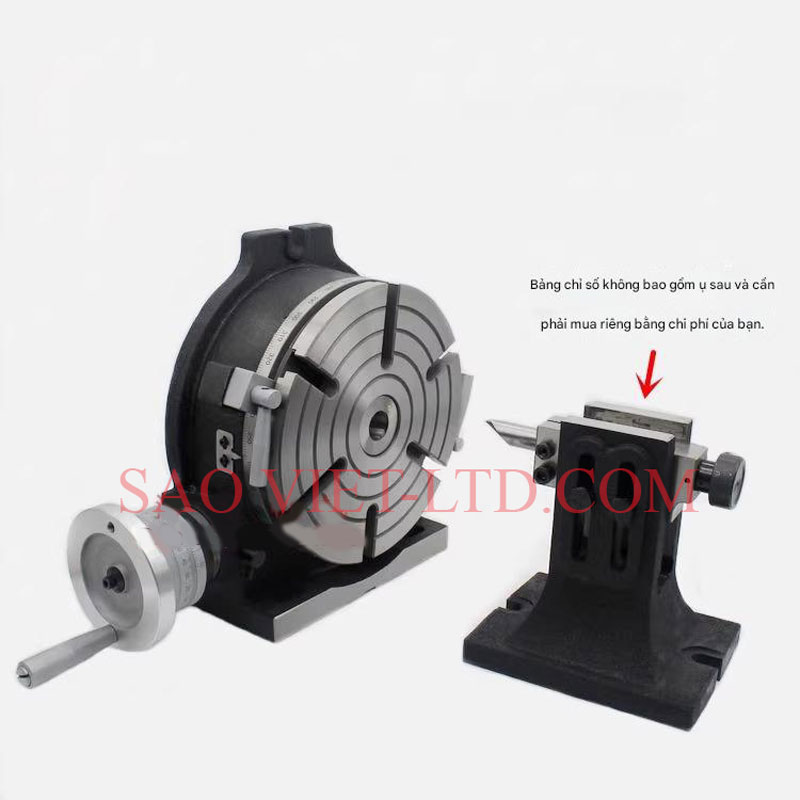

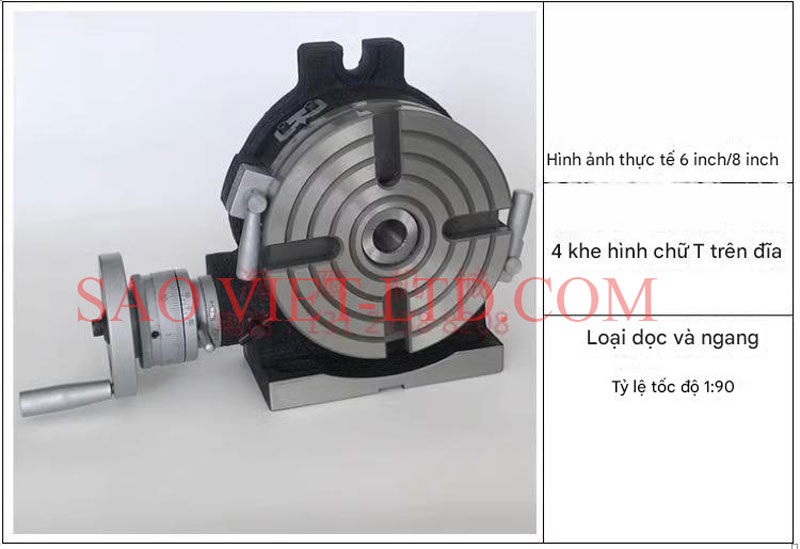

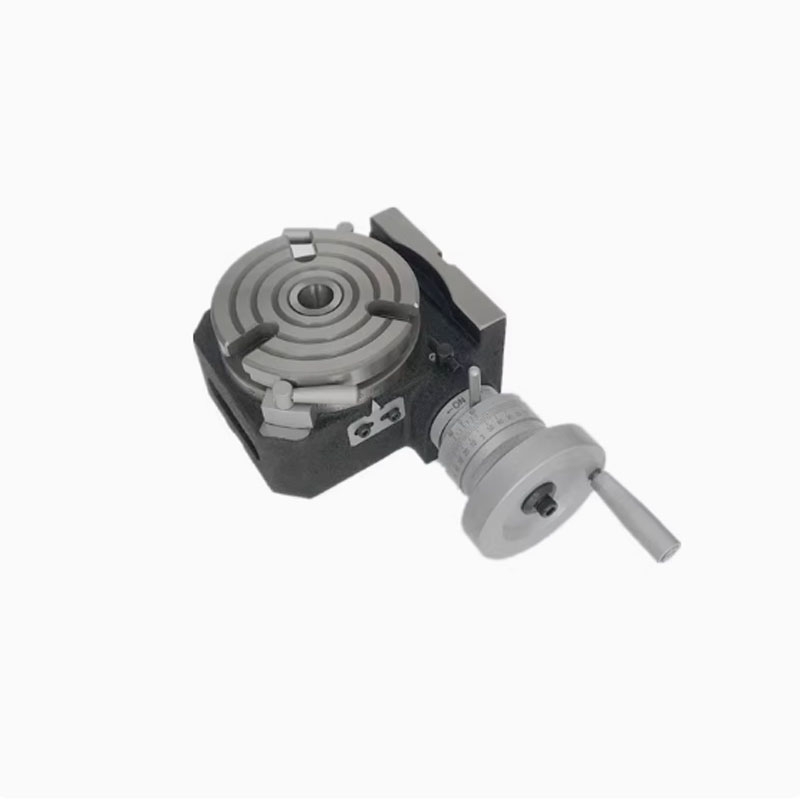

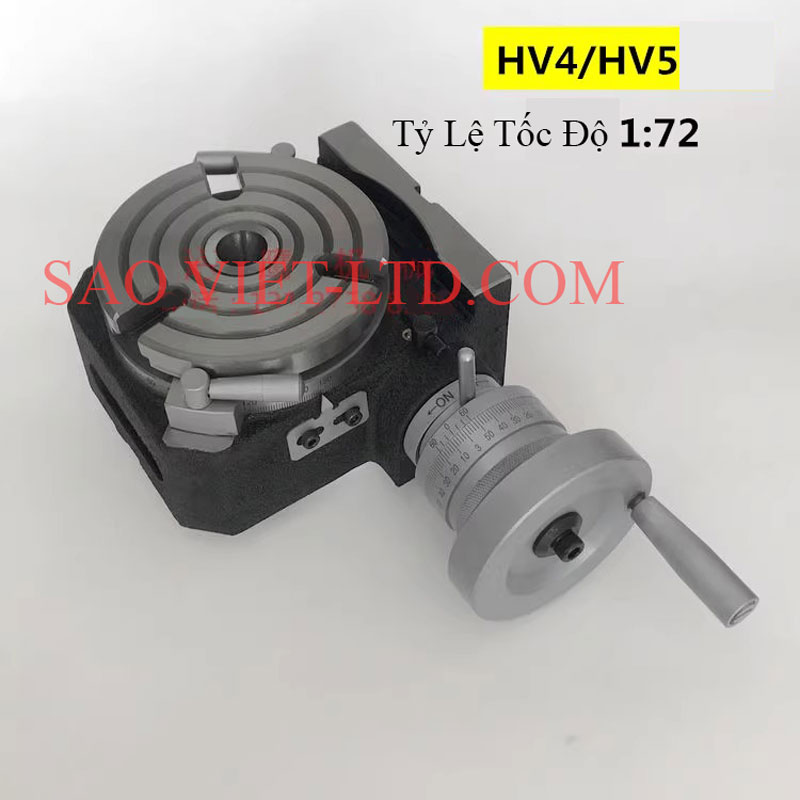

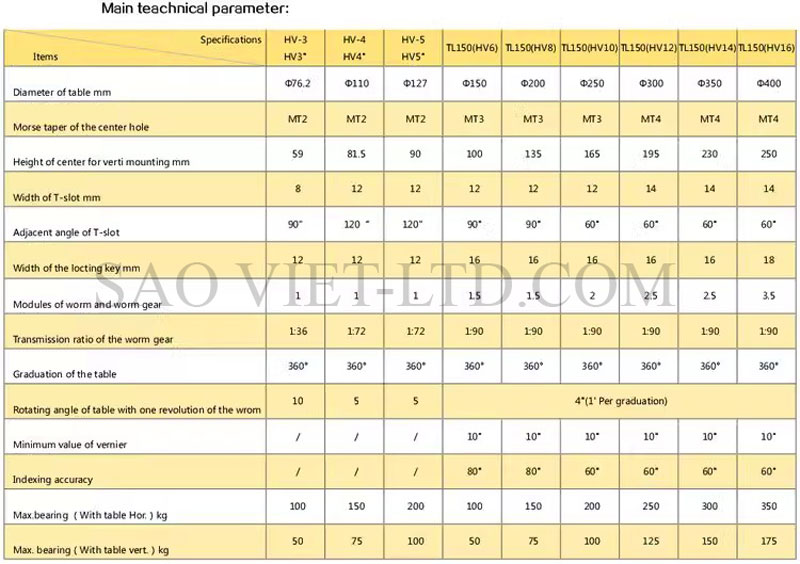

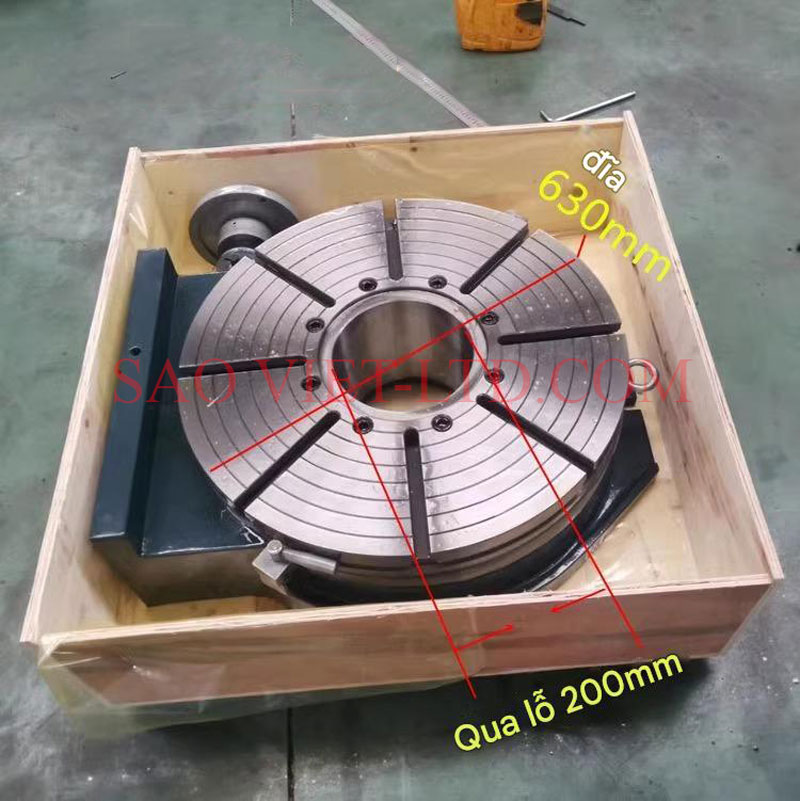

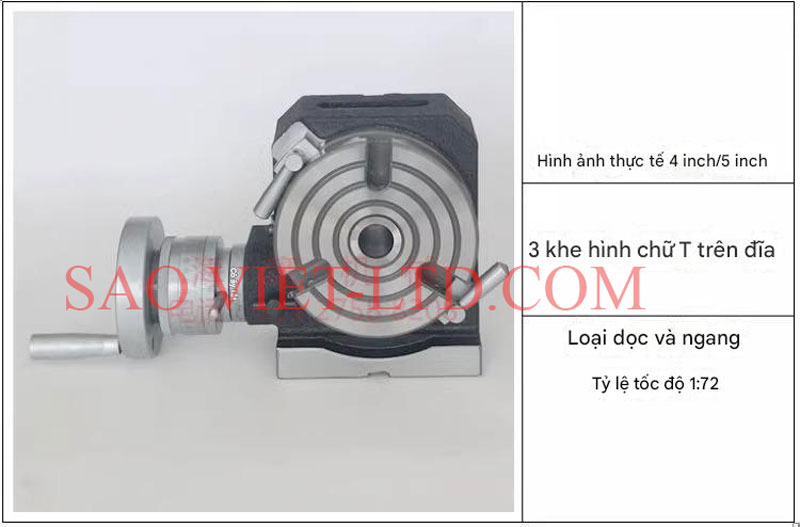

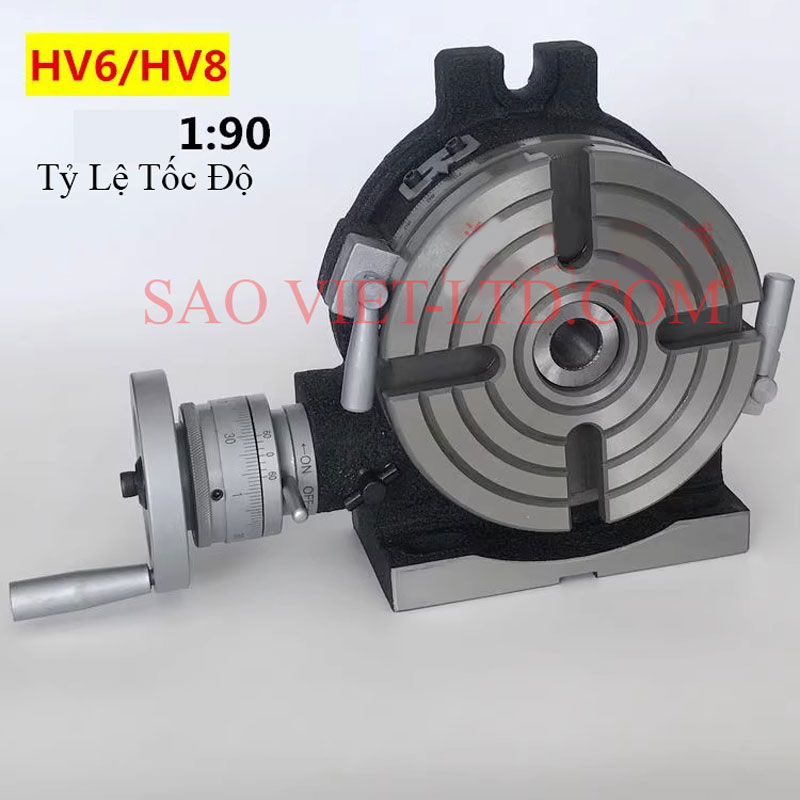

Đầu chia độ mâm cặp dùng cho máy phay

Đầu chia độ mâm cặp là một phụ kiện cơ khí chuyên dụng, được sử dụng trên máy phay để thực hiện các công việc gia công cần chia đều, định vị chính xác, và tạo các chi tiết phức tạp như bánh răng, bánh đai, hoặc gia công các bề mặt có khoảng cách chia đều. Thiết bị này đặc biệt hữu ích trong các công việc yêu cầu độ chính xác cao và khả năng tùy chỉnh linh hoạt.

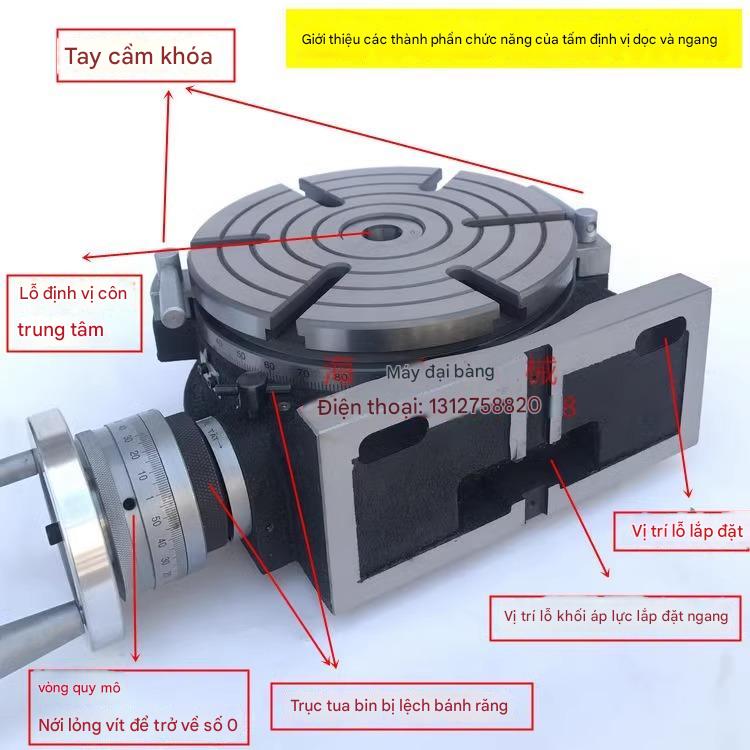

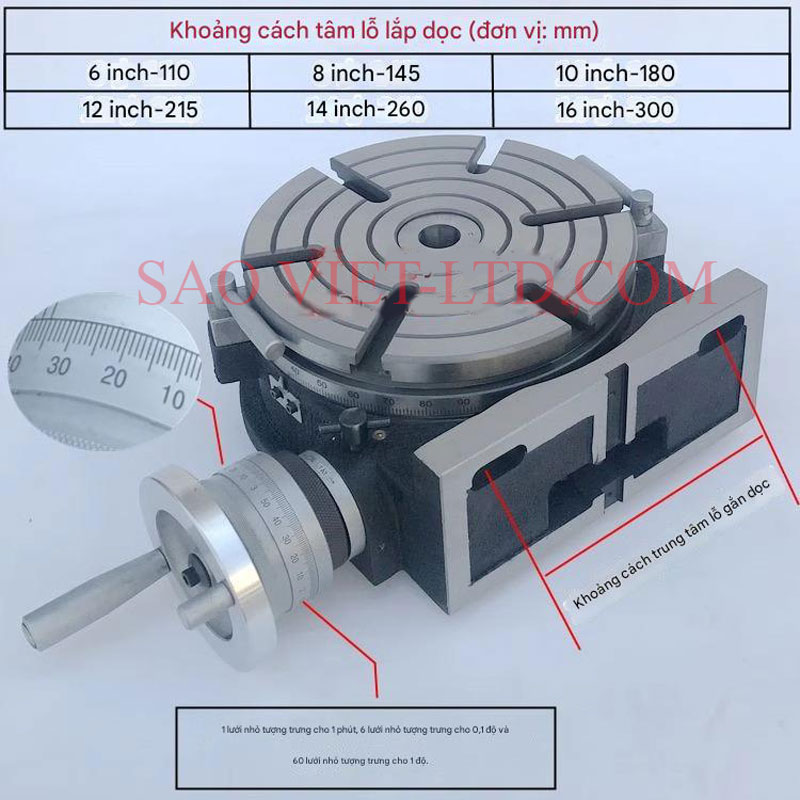

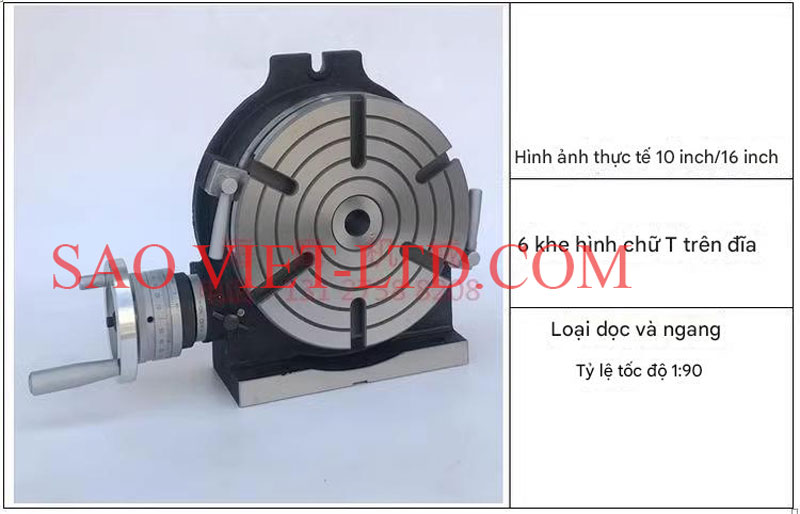

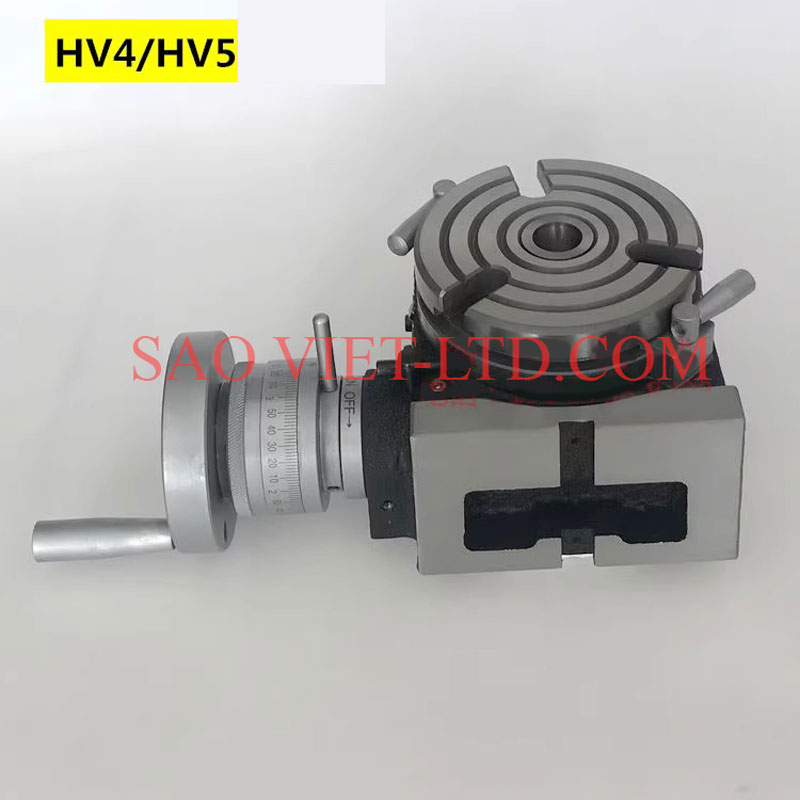

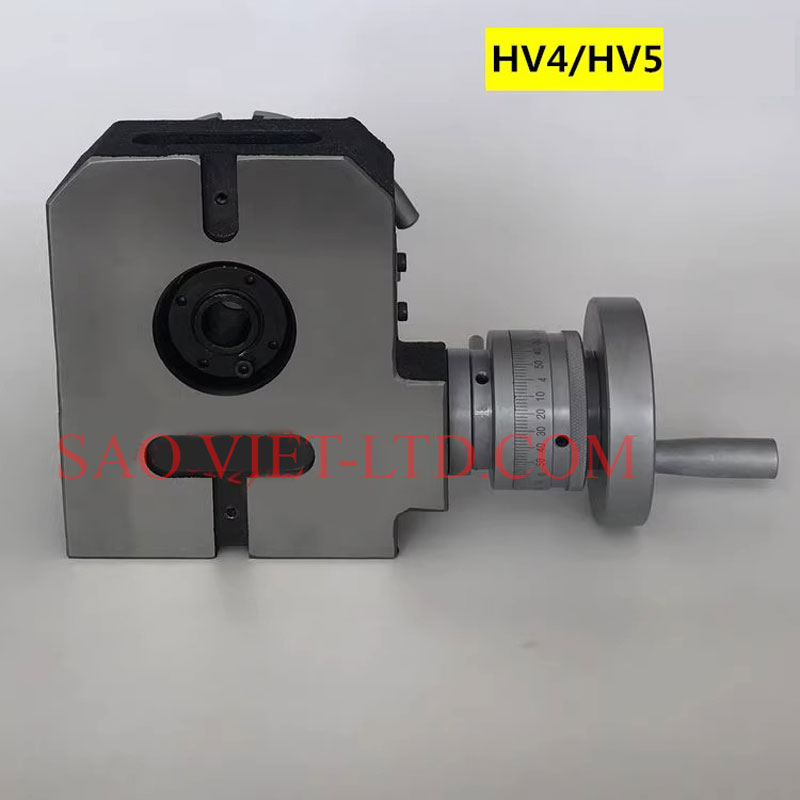

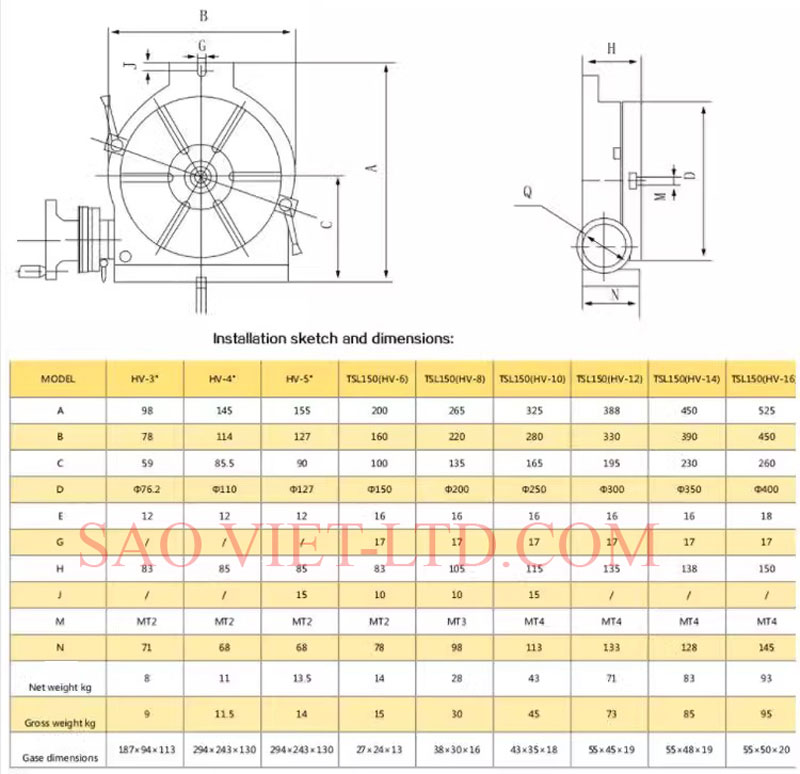

Cấu tạo của đầu chia độ mâm cặp

1. Thân đầu chia độ:

   • Là phần chính của thiết bị, được chế tạo từ vật liệu thép hoặc gang, đảm bảo độ cứng vững và khả năng chịu lực tốt.

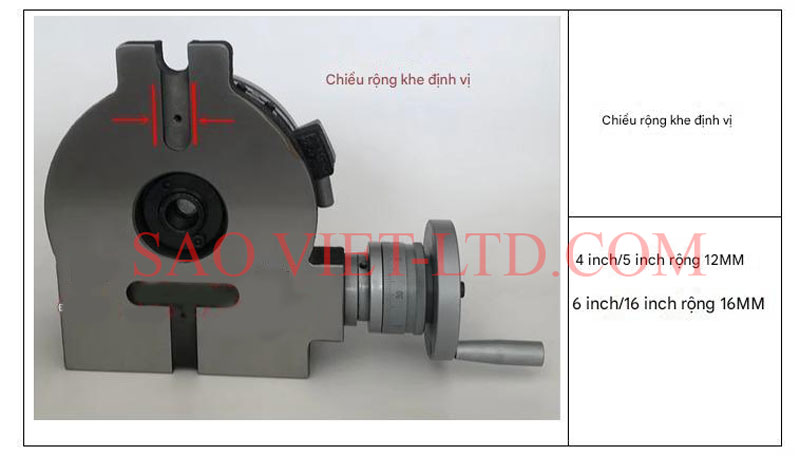

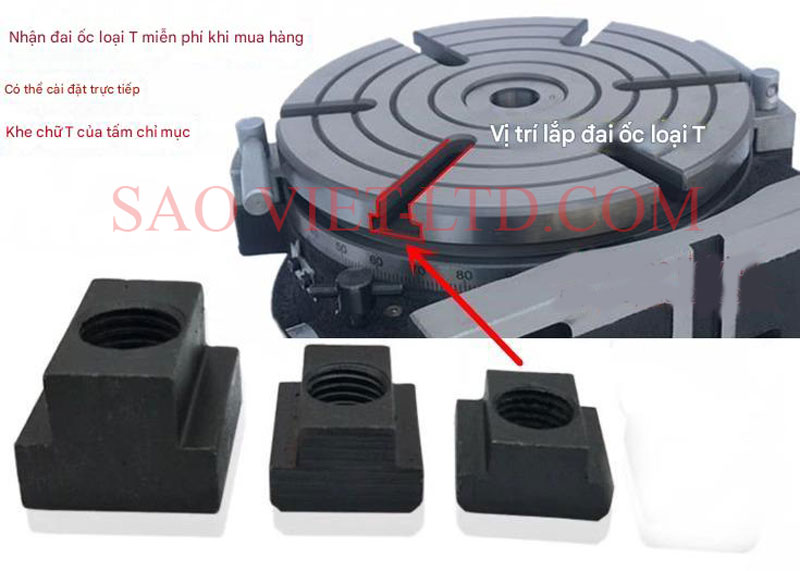

   • Thiết kế với các rãnh hoặc lỗ lắp để cố định trên bàn máy phay.

2. Mâm cặp (Chuck):

   • Có thể là mâm cặp 3 chấu hoặc 4 chấu, tùy thuộc vào chi tiết cần kẹp.
   • Dùng để cố định chi tiết gia công, hỗ trợ cả kẹp trong và kẹp ngoài.

3. Đĩa chia độ (Indexing Plate):

   • Được tích hợp với nhiều lỗ hoặc rãnh chia đều, cho phép chia chi tiết theo các góc độ chính xác.
   • Có thể điều chỉnh để tạo các bước chia thông dụng như 24, 36, 48, 60 v.v., hoặc tùy chỉnh theo yêu cầu.

4. Bánh răng và cơ cấu truyền động:

   • Hệ thống bánh răng hỗ trợ xoay mâm cặp theo các góc chia độ mong muốn.
   • Thường đi kèm các tỷ lệ bánh răng tiêu chuẩn như 40:1 (mỗi vòng tay quay ứng với 1/40 vòng quay của mâm cặp).

5. Tay quay:

   • Được dùng để điều chỉnh mâm cặp quay đến góc độ mong muốn theo cơ chế chia độ.
   • Tích hợp với đĩa chia và bánh răng để đảm bảo chuyển động chính xác.

6. Khóa cố định:

   • Hỗ trợ cố định mâm cặp hoặc đĩa chia tại vị trí cần thiết trong quá trình gia công.

Tính năng nổi bật

1. Chia độ chính xác:

   • Cho phép chia đều các góc độ trên chi tiết, chẳng hạn chia đều các răng của bánh răng, bánh đai, hoặc lỗ tròn trên mặt bích.
   • Đảm bảo độ chính xác cao với sai số cực nhỏ.

2. Tùy chỉnh linh hoạt:

   • Hỗ trợ chia các góc độ thông thường (ví dụ: 360° chia thành 2, 3, 4, 6, 8, 12 phần v.v.).
   • Có thể gia công các chi tiết không đều bằng việc điều chỉnh bánh răng hoặc đĩa chia đặc biệt.

3. Đa năng:

   • Kết hợp với các loại máy phay đứng hoặc phay ngang để gia công các chi tiết phức tạp như rãnh then, mặt bích, hoặc các bề mặt đối xứng.

4. Dễ sử dụng:

   • Tay quay và đĩa chia được thiết kế trực quan, dễ dàng thao tác.

Ứng dụng

1. Chế tạo bánh răng:

   • Gia công các loại bánh răng trụ, bánh răng côn, hoặc bánh đai với số răng đều hoặc không đều.

2. Gia công bề mặt chia đều:

   • Gia công các lỗ chia đều trên mặt bích, đĩa, hoặc vòng tròn.

3. Gia công rãnh then và mối ghép:

   • Tạo các rãnh hoặc mối ghép chính xác trên các chi tiết tròn.

4. Gia công các chi tiết phức tạp:

   • Gia công chi tiết đòi hỏi định vị chính xác và xoay liên tục, chẳng hạn các khối đa giác, cánh quạt hoặc các chi tiết đối xứng quay.

Ưu điểm của đầu chia độ mâm cặp

1. Độ chính xác cao:

   • Đảm bảo các góc chia đồng đều, đáp ứng yêu cầu gia công chính xác trong các ứng dụng cơ khí chính xác.

2. Tăng năng suất:

   • Giảm thời gian thao tác thủ công, hỗ trợ gia công nhanh hơn và hiệu quả hơn.

3. Đa dạng ứng dụng:

   • Phù hợp cho cả gia công sản xuất hàng loạt và chế tạo chi tiết đơn lẻ.

4. Thiết kế bền bỉ:

   • Vật liệu chất lượng cao, chịu được tải trọng lớn và môi trường làm việc khắc nghiệt.

Hướng dẫn sử dụng cơ bản

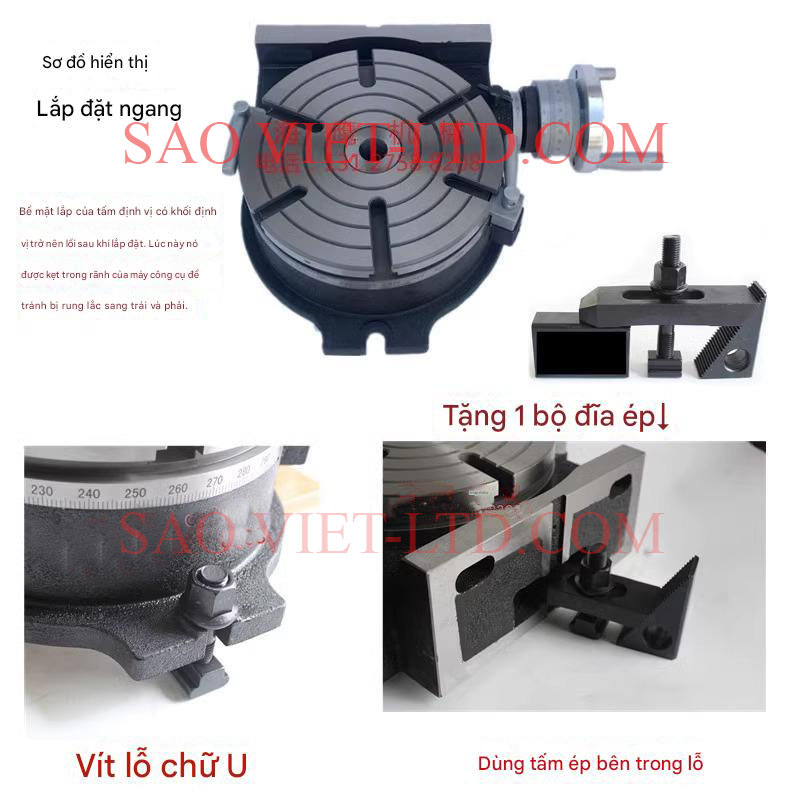

1. Lắp đầu chia độ cố định lên bàn máy phay.
2. Lựa chọn và lắp mâm cặp hoặc phụ kiện kẹp chi tiết phù hợp.
3. Chọn tỷ lệ chia và điều chỉnh đĩa chia, đảm bảo góc chia chính xác.
4. Quay tay quay để xoay mâm cặp đến góc độ mong muốn.
5. Khóa cố định mâm cặp trước khi tiến hành gia công.

Lưu ý khi sử dụng

• Chọn đầu chia độ phù hợp với kích thước và tải trọng chi tiết cần gia công.
• Vệ sinh mâm cặp và các bộ phận định vị thường xuyên để tránh bụi bẩn ảnh hưởng đến độ chính xác.
• Kiểm tra cơ cấu bánh răng, khóa cố định và các vít trước khi sử dụng để đảm bảo an toàn.
