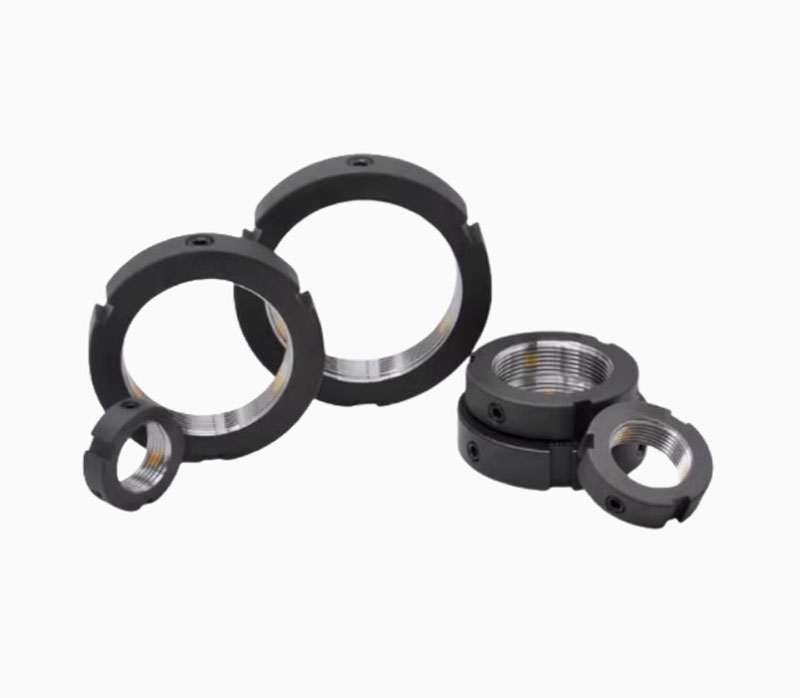

🔧 MÔ TẢ CHI TIẾT – ĐAI ỐC KHÓA C-RM / PLN / PLNY
Đai ốc khóa C-RM, PLN, PLNY là thiết bị cơ khí chuyên dụng có chức năng cố định trục quay hoặc cụm ổ trục, đặc biệt trong các hệ thống truyền động yêu cầu độ chính xác cao như máy CNC, máy tiện, máy mài hoặc các hệ thống dẫn hướng vitme bi. Những đai ốc này thường được lắp ở cuối trục vít me, trục chính, nhằm cố định hoặc tạo lực căng đẩy ổ trục hoặc chi tiết kẹp khác.
1. Vật liệu & xử lý bề mặt:
-
C-RM: Thép hợp kim cường độ cao (carbon hoặc SCM435), xử lý tôi cứng bề mặt và mạ đen hoặc oxy hóa đen để tăng độ bền và chống ăn mòn.
-
PLN / PLNY: Thép không gỉ hoặc thép hợp kim tôi cứng, phủ crom hoặc niken chống rỉ, phù hợp với môi trường làm việc khắc nghiệt, nhiều bụi hoặc có dầu làm mát.
-
Độ cứng bề mặt thường đạt HRC 28–35 (PLN) và lên tới HRC 40–50 (C-RM).
2. Kết cấu kỹ thuật:
-
C-RM: Dạng ren tròn tiêu chuẩn ISO, có các rãnh chìm quanh chu vi cho phép dùng dụng cụ chuyên dụng (chìa siết tròn hoặc mỏ neo) để siết và tháo.
-
PLN: Đai ốc răng mịn có rãnh then, kết hợp với long đền MB hoặc MS để khóa cơ học.
-
PLNY: Biến thể của PLN có thêm chốt khóa định vị, chống xoay ngược, giúp tăng khả năng giữ chặt ở tốc độ cao.
3. Chức năng chính:
-
Cố định trục vitme hoặc trục quay không bị dịch chuyển dọc.
-
Giữ ổ trục không bị trượt hoặc văng ra ngoài khi trục quay ở tốc độ cao.
-
Tạo lực nén đẩy cụm bạc đạn về một phía, giúp giảm rung động trục.
-
Bảo vệ các linh kiện truyền động khỏi sự lỏng lẻo hoặc sai lệch tâm.
4. Ứng dụng:
-
Máy CNC, máy tiện, trung tâm gia công 3/4/5 trục.
-
Máy mài trục chính, máy phay chính xác.
-
Các cụm cơ cấu servo truyền động vitme.
-
Thiết bị bán dẫn, thiết bị đo chính xác cao.

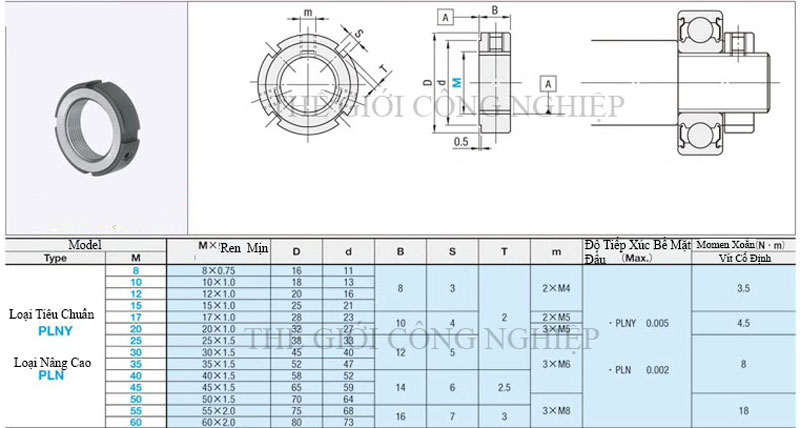

5. Thông số kỹ thuật cơ bản:
-
Dải kích thước phổ biến: từ M10 đến M100, có thể đặt hàng theo chuẩn JIS/ISO.
-
Dạng ren: ren mịn (Fine Thread) theo tiêu chuẩn ISO.
-
Tùy chọn có vòng đệm (locking washer MB, MS) đi kèm.
-
Độ chính xác đồng tâm: ≤ 0.01 mm, cấp chính xác P5~P0 (tuỳ loại).
