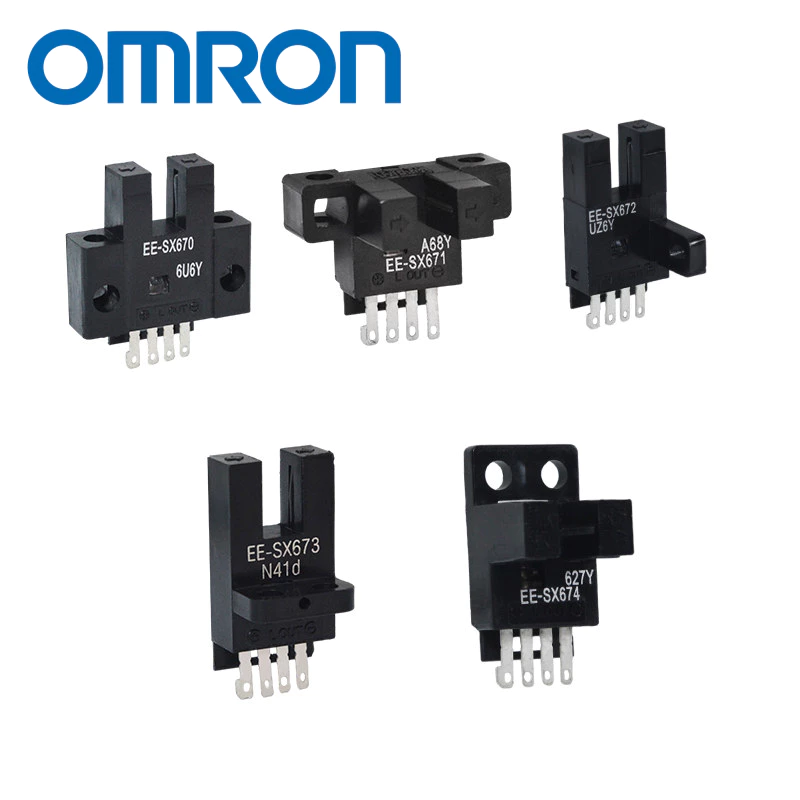

Công tắc quang điện Omron EE-SX670/671/672/673A/674P/675/676-WR có rãnh dẫn dây

Công tắc quang điện Omron EE-SX670/671/672/673A/674P/675/676-WR là dòng cảm biến quang dạng khe, được sử dụng để phát hiện vật thể đi qua khoảng khe giữa bộ phát và bộ thu ánh sáng. Sản phẩm phù hợp với các ứng dụng phát hiện vị trí, đếm sản phẩm, xác định hành trình và giám sát chuyển động trong máy móc tự động hóa.

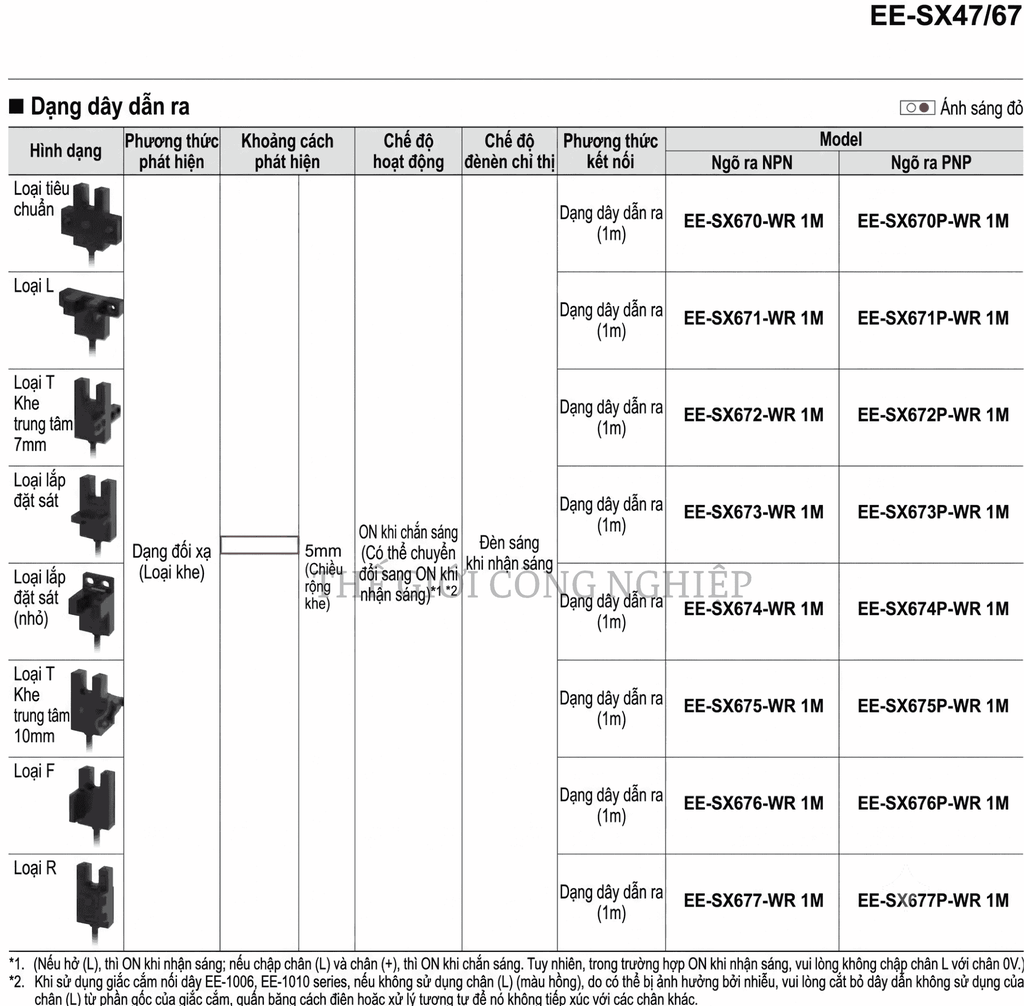

Thiết kế có rãnh dẫn dây giúp bố trí dây kết nối gọn gàng, thuận tiện khi tích hợp vào các cơ cấu máy có không gian lắp đặt hạn chế. Dòng sản phẩm gồm nhiều mã EE-SX670, EE-SX671, EE-SX672, EE-SX673A, EE-SX674P, EE-SX675, EE-SX676-WR, đáp ứng các yêu cầu khác nhau trong hệ thống điều khiển tự động.

Đặc điểm nổi bật

Công tắc quang điện dạng khe, phát hiện vật thể không cần tiếp xúc.
Thiết kế có rãnh dẫn dây, hỗ trợ bố trí dây kết nối gọn gàng.
Phát hiện nhanh khi vật thể đi qua vùng khe cảm biến.
Kích thước nhỏ gọn, phù hợp tích hợp trong máy móc tự động.
Có nhiều mã sản phẩm để lựa chọn theo cấu hình sử dụng.
Phù hợp cho các ứng dụng đếm, phát hiện vị trí và xác định trạng thái cơ cấu.
Không tạo ma sát trực tiếp với vật thể nên hạn chế hao mòn cơ học.
Có thể kết hợp với bộ điều khiển và các thiết bị tự động hóa khác.

Cấu tạo

Công tắc quang điện Omron EE-SX gồm bộ phát ánh sáng, bộ thu ánh sáng, mạch xử lý tín hiệu, mạch ngõ ra và thân cảm biến dạng khe.

Khoảng khe ở giữa tạo thành vùng phát hiện. Khi vật thể đi vào khe, nó che hoặc làm gián đoạn đường truyền ánh sáng giữa bộ phát và bộ thu. Mạch xử lý nhận biết sự thay đổi này và tạo tín hiệu đầu ra tương ứng.

Phần rãnh dẫn dây giúp dây kết nối được bố trí theo hướng phù hợp với kết cấu của thiết bị, hạn chế tình trạng dây bị vướng trong quá trình vận hành.

Nguyên lý hoạt động

Công tắc quang điện dạng khe hoạt động dựa trên nguyên lý phát – thu ánh sáng. Bộ phát liên tục tạo tia sáng hướng đến bộ thu ở phía đối diện.

Khi không có vật thể trong khe, ánh sáng truyền từ bộ phát đến bộ thu và cảm biến duy trì trạng thái ban đầu. Khi một vật thể đi qua khe, đường truyền ánh sáng bị che chắn, làm thay đổi tín hiệu tại bộ thu. Mạch điện tử xử lý sự thay đổi này và chuyển trạng thái ngõ ra.

Tín hiệu có thể được đưa về bộ điều khiển để thực hiện các thao tác như đếm sản phẩm, xác định vị trí hoặc điều khiển cơ cấu máy.

Công dụng

Công tắc quang điện Omron EE-SX670/671/672/673A/674P/675/676-WR được sử dụng để:

Phát hiện vật thể đi qua khe cảm biến.
Đếm sản phẩm trên dây chuyền.
Xác định vị trí của chi tiết hoặc cơ cấu.
Phát hiện điểm cuối hành trình.
Giám sát chuyển động của bánh răng, đĩa hoặc cơ cấu quay.
Kiểm tra sự có mặt của linh kiện.
Tạo tín hiệu điều khiển cho máy tự động.

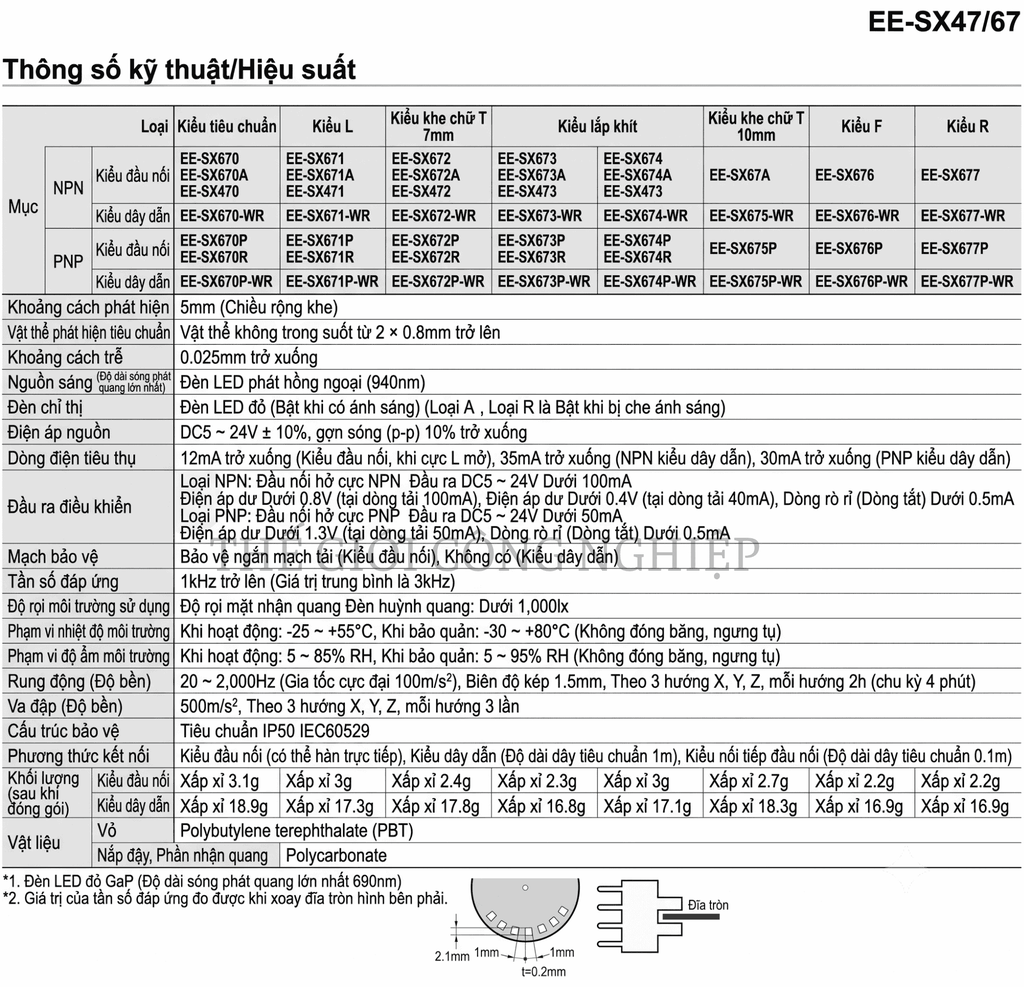

Thông số kỹ thuật

Cam kết khi mua hàng

Cung cấp đúng mã Omron EE-SX670/671/672/673A/674P/675/676-WR theo yêu cầu.
Hỗ trợ tư vấn lựa chọn công tắc quang điện phù hợp với máy móc.
Kiểm tra sản phẩm trước khi đóng gói và giao hàng.
Hỗ trợ tra cứu mã thay thế khi khách hàng chưa xác định được sản phẩm tương ứng.
Cung cấp hóa đơn, chứng từ theo yêu cầu, bao gồm hóa đơn VAT.
Nhận cung cấp số lượng lẻ, số lượng lớn và đơn hàng cho doanh nghiệp.
Hỗ trợ giao hàng trên toàn quốc.
