📌 1. Tổng quan sản phẩm
-

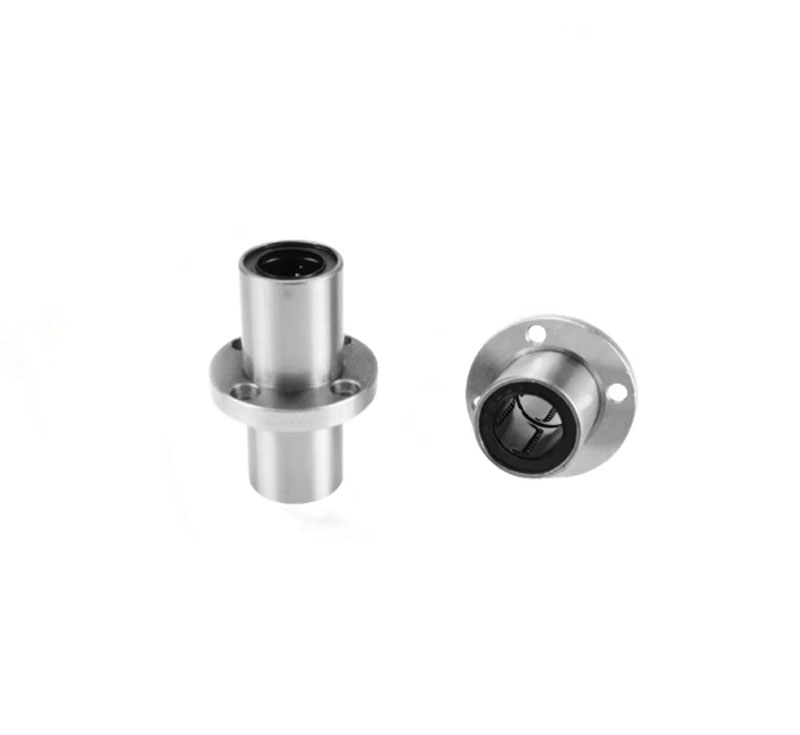

Tên sản phẩm: Con trượt tuyến tính C-LHMRW / LHMRW
-
Loại: Bạc trượt tuyến tính có mặt bích (Flanged Linear Bushing)
-
Chức năng: Dẫn hướng chuyển động thẳng với ma sát thấp, độ chính xác cao
-
Ứng dụng: Máy tự động hóa, máy CNC, robot công nghiệp, bàn trượt cơ khí, thiết bị đo lường, máy đóng gói, hệ thống truyền động tuyến tính.
🧱 2. Cấu tạo chi tiết
➤ Thân bạc trượt
-
Chế tạo từ thép chịu lực có xử lý nhiệt tăng độ cứng và khả năng chống mài mòn.
-
Bề mặt trong được mài chính xác để đảm bảo tiếp xúc lăn ổn định với trục dẫn hướng.
-
Có các rãnh tuần hoàn bi giúp chuyển động liên tục, không giật.
➤ Hệ thống bi lăn
-
Sử dụng bi thép chính xác cao chạy trong mạch tuần hoàn khép kín.
-
Giúp chuyển động tuyến tính mượt, giảm lực cản và hạn chế mài mòn trục.
-
Được bôi mỡ sẵn từ nhà sản xuất.
➤ Mặt bích (Flange)
-
Tích hợp mặt bích tròn giúp cố định chắc chắn vào khung máy.
-
Có lỗ bắt bu lông tiêu chuẩn để lắp đặt dễ dàng.
-
Tăng độ ổn định, giảm lệch tâm khi làm việc ở tải cao.
➤ Phớt chắn bụi
-
Trang bị phớt hai đầu hạn chế bụi bẩn xâm nhập, bảo vệ bi lăn và mạch tuần hoàn.
⚙️ 3. Đặc tính vận hành
-
Chuyển động tuyến tính mượt: Ma sát nhỏ nhờ cơ cấu bi lăn.
-
Độ chính xác cao: Đảm bảo độ đồng tâm và độ lặp lại vị trí tốt.
-
Tải trọng ổn định: Phân bố lực đều quanh thân bạc.
-
Độ bền cao: Vật liệu thép cứng, chịu mài mòn tốt.
-
Lắp đặt nhanh: Nhờ mặt bích định vị sẵn.

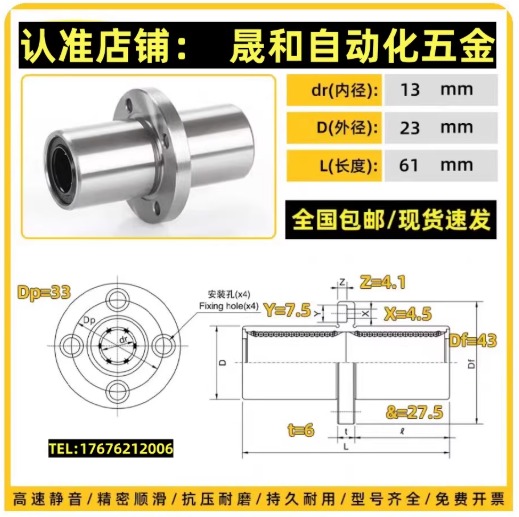

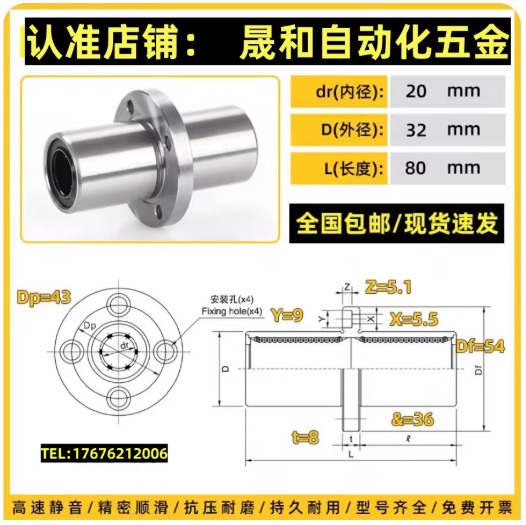

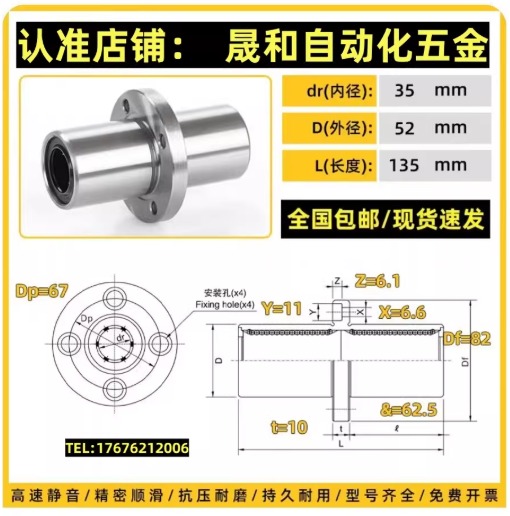

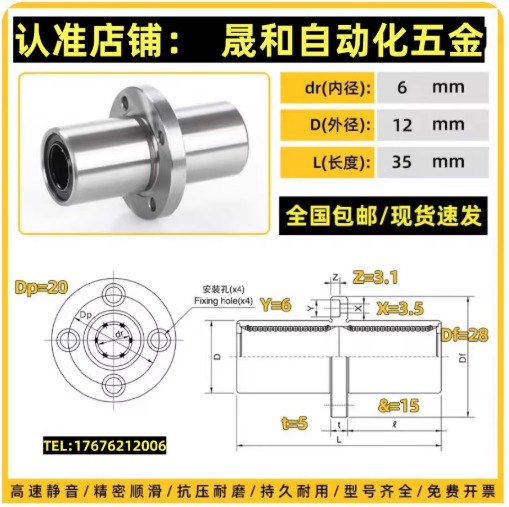

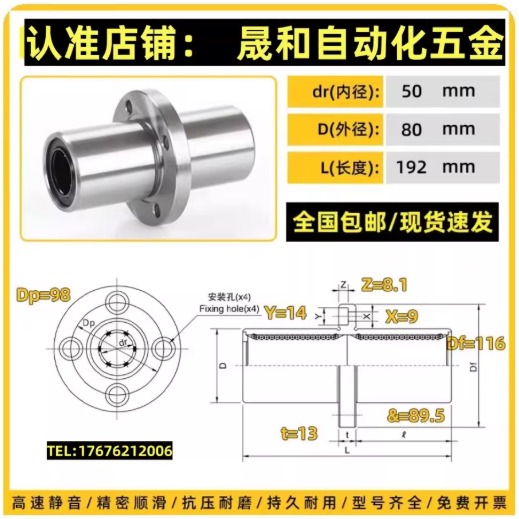

📏 4. Thông số kỹ thuật (tham khảo)
(Tùy mã cụ thể như C-LHMRW10, 12, 16, 20, 25, 30…)
-
Đường kính trục dẫn (d): Theo mã sản phẩm
-
Đường kính ngoài (D): Theo tiêu chuẩn từng model
-
Chiều dài tổng (L): Phù hợp hành trình dẫn hướng
-
Kiểu lắp: Mặt bích bắt bu lông
-
Vật liệu thân: Thép chịu lực
-
Phần tử lăn: Bi thép chính xác
-
Bôi trơn: Mỡ công nghiệp tích hợp
-
Nhiệt độ làm việc: Phù hợp môi trường công nghiệp thông thường
🛠️ 5. Ứng dụng thực tế
-
Hệ thống trượt bàn máy CNC
-
Cơ cấu tịnh tiến trong robot
-
Máy in công nghiệp
-
Dây chuyền đóng gói
-
Thiết bị tự động hóa chính xác
-
Cơ cấu dẫn hướng khuôn và đồ gá
⭐ 6. Ưu điểm
✔ Ma sát thấp – vận hành êm
✔ Độ chính xác định vị cao
✔ Lắp đặt chắc chắn nhờ mặt bích
✔ Tuổi thọ dài
✔ Bảo trì đơn giản
