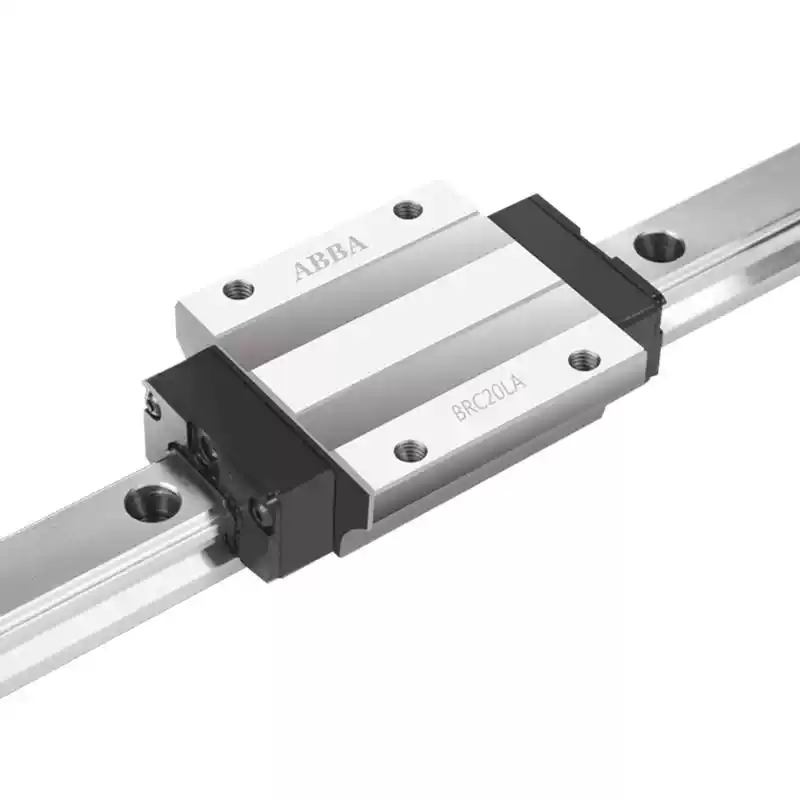

Con Trượt Tuyến Tính ABBA BRH/BRC
Con trượt tuyến tính ABBA BRH/BRC là bộ phận dẫn hướng chuyển động tuyến tính được sử dụng kết hợp với ray trượt tuyến tính ABBA, giúp tạo chuyển động thẳng chính xác, ổn định và giảm ma sát trong các hệ thống máy móc tự động hóa. Sản phẩm phù hợp cho máy CNC, máy gia công cơ khí, thiết bị tự động, máy lắp ráp và nhiều hệ thống chuyển động tuyến tính công nghiệp.
Đặc điểm nổi bật
Con trượt tuyến tính ABBA BRH/BRC được thiết kế với kết cấu chắc chắn, khả năng chịu tải tốt và hỗ trợ chuyển động ổn định trên ray dẫn hướng. Cấu tạo con trượt giúp phân bổ tải đều, hạn chế rung động và duy trì độ chính xác trong quá trình vận hành.

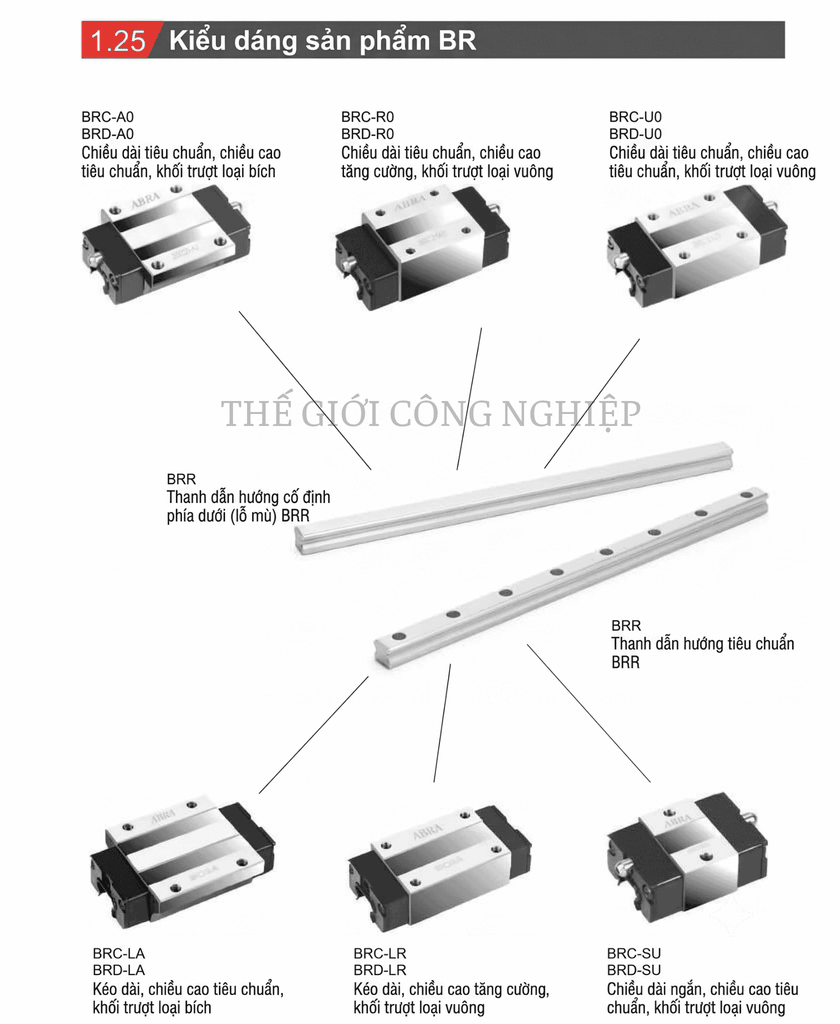

Dòng BRH/BRC có nhiều kích thước và mã sản phẩm, đáp ứng các yêu cầu khác nhau về tải trọng, không gian lắp đặt và thiết kế máy. Con trượt có thể kết hợp với ray tuyến tính tương ứng để tạo thành hệ thống dẫn hướng hoàn chỉnh.

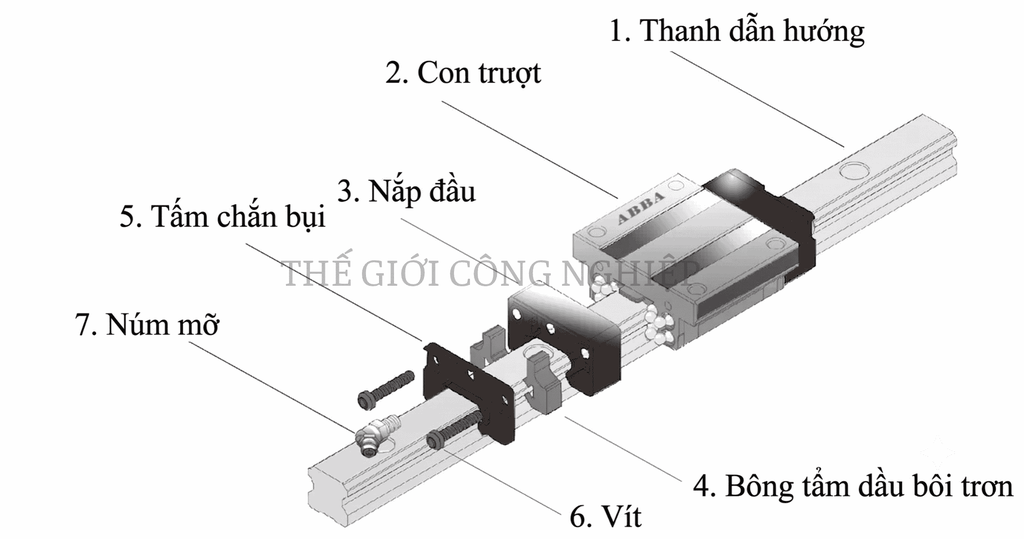

Cấu tạo con trượt tuyến tính ABBA BRH/BRC
Con trượt tuyến tính ABBA BRH/BRC được cấu tạo từ các bộ phận chính gồm thân con trượt, hệ thống bi thép, rãnh tuần hoàn bi, bộ phận giữ bi và phớt chắn bụi. Thân con trượt có kết cấu chắc chắn, được gia công chính xác để đảm bảo khả năng lắp ghép ổn định với ray dẫn hướng.
Hệ thống bi thép được bố trí bên trong các rãnh dẫn hướng, tạo điểm tiếp xúc giữa con trượt và ray. Khi con trượt di chuyển, các viên bi lăn tuần hoàn qua đường bi bên trong thân con trượt, giúp giảm ma sát và hạn chế lực cản trong quá trình vận hành. Phớt chắn bụi hỗ trợ ngăn bụi bẩn, mạt kim loại và tạp chất xâm nhập vào hệ thống tuần hoàn bi.
Nguyên lý hoạt động
Con trượt tuyến tính ABBA BRH/BRC hoạt động dựa trên nguyên lý chuyển động lăn của bi thép trên ray dẫn hướng. Khi có lực tác động, thân con trượt di chuyển dọc theo ray, các viên bi thép đồng thời lăn trong rãnh dẫn hướng và tuần hoàn liên tục bên trong con trượt.
Cơ chế này giúp thay thế ma sát trượt bằng ma sát lăn, từ đó giảm lực cản, hạn chế hao mòn và duy trì chuyển động êm, ổn định. Khi được lắp đặt đúng với ray tương

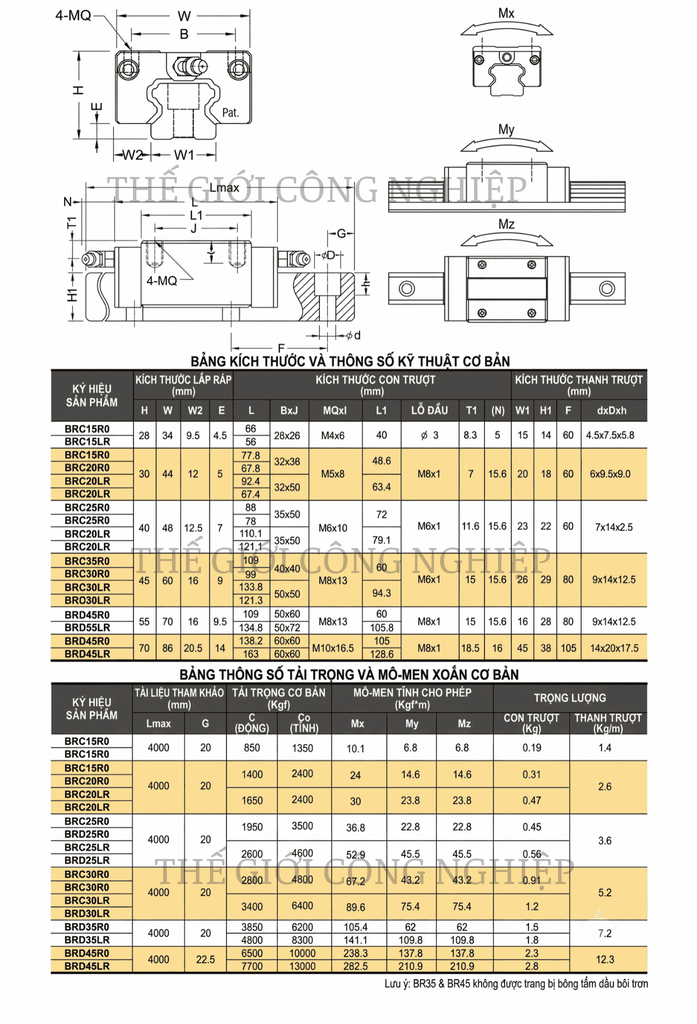

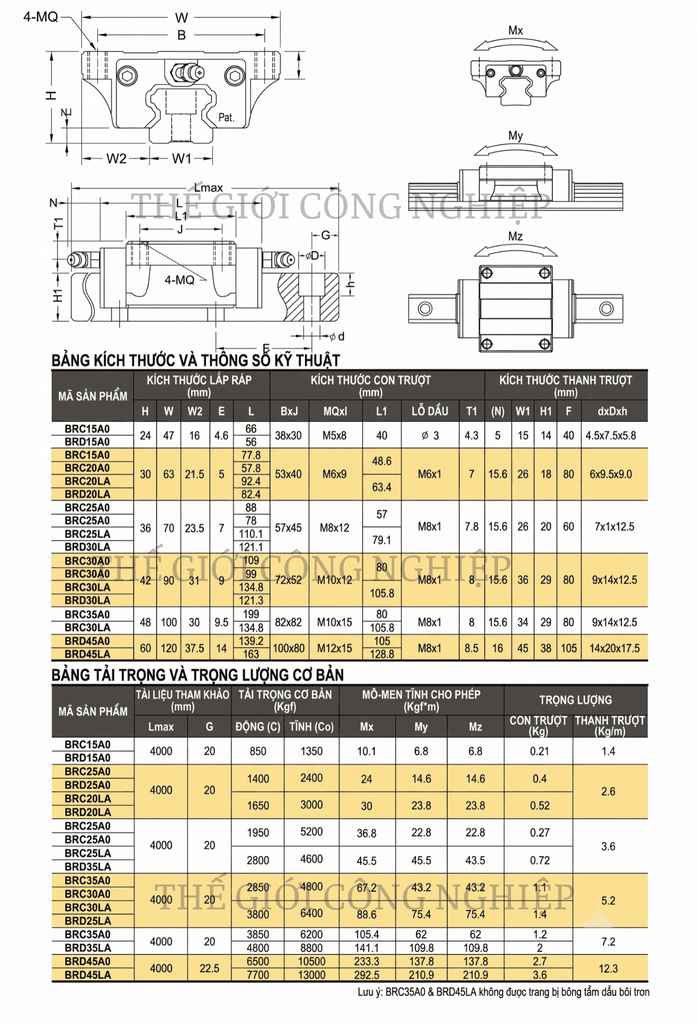

Thông số kỹ thuật
Công dụng
- Dẫn hướng chuyển động thẳng trong máy móc công nghiệp.
- Hỗ trợ bàn máy, cụm trượt và cơ cấu chuyển động tuyến tính.
- Sử dụng trong máy CNC, máy gia công cơ khí và thiết bị tự động hóa.
- Ứng dụng cho máy lắp ráp, máy kiểm tra, máy đóng gói và dây chuyền sản xuất.
- Kết hợp với ray dẫn hướng ABBA để xây dựng hệ thống chuyển động có độ chính xác cao
Cam kết
- Cam kết cung cấp đúng mã sản phẩm, đúng quy cách và chủng loại theo yêu cầu.
- Hỗ trợ tư vấn lựa chọn con trượt và ray dẫn hướng phù hợp với thiết kế máy.
- Sản phẩm được kiểm tra trước khi giao nhằm hạn chế sai sót trong quá trình đặt hàng.
- Cung cấp đầy đủ hóa đơn, chứng từ theo yêu cầu của khách hàng.
- Hỗ trợ khách hàng trong quá trình lắp đặt, thay thế và lựa chọn sản phẩm.
- Nhận cung cấp số lượng bán lẻ, bán sỉ và đơn hàng số lượng lớn.
- Hỗ trợ giao hàng trên toàn quốc.
Liên hệ ngay để nhận báo giá con trượt ABBA BRH/BRC và tư vấn lựa chọn sản phẩm phù hợp cho hệ thống của bạn!
