⚙️ Mô tả chi tiết Cần gạt chân đế từ gắn đồng hồ so
Cần gạt chân đế từ gắn đồng hồ so là một thiết bị gá lắp chuyên dụng trong gia công cơ khí, dùng để cố định và định vị đồng hồ so (đồng hồ đo độ lệch) trong quá trình đo kiểm các chi tiết máy, phôi gia công hoặc kiểm tra độ phẳng, độ đảo trục. Thiết bị được cấu tạo chắc chắn, thiết kế linh hoạt với cơ cấu gạt từ tiện lợi, giúp người dùng dễ dàng thao tác và cố định vị trí một cách nhanh chóng và chính xác.
🧱 Cấu tạo
-

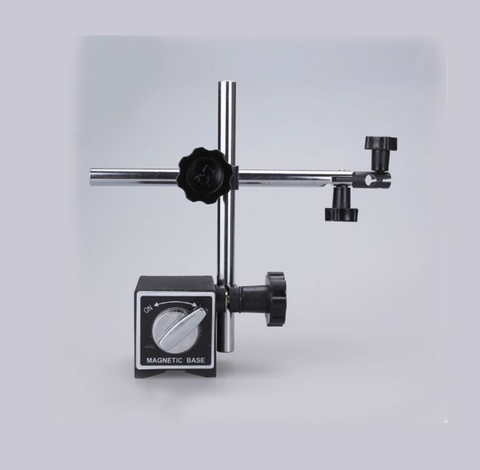

Đế từ:
-
Là phần chân đế gắn nam châm vĩnh cửu có lực hút mạnh, giúp bám chặt lên các bề mặt kim loại (máy tiện, bàn máy, phôi...).
-
Tích hợp cần gạt bật/tắt từ lực nhanh gọn, thuận tiện trong quá trình làm việc.
-
-
Cần gá:
-

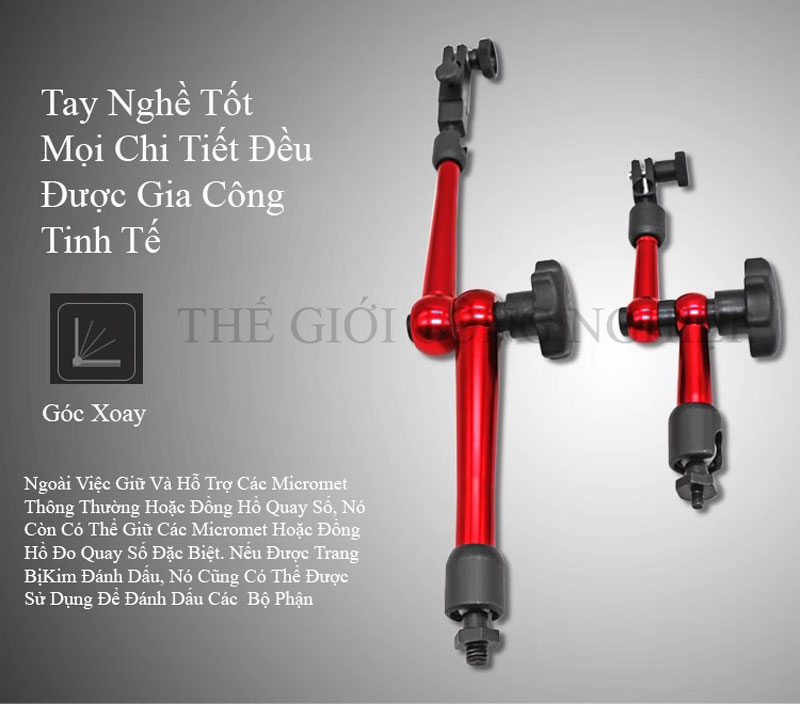

Cần gắn đa khớp hoặc cần xoay linh hoạt, cho phép điều chỉnh vị trí đồng hồ so theo nhiều hướng.
-
Một số loại có thiết kế khóa đòn bẩy trung tâm hoặc xoay 360° giúp tăng độ linh hoạt.
-
-

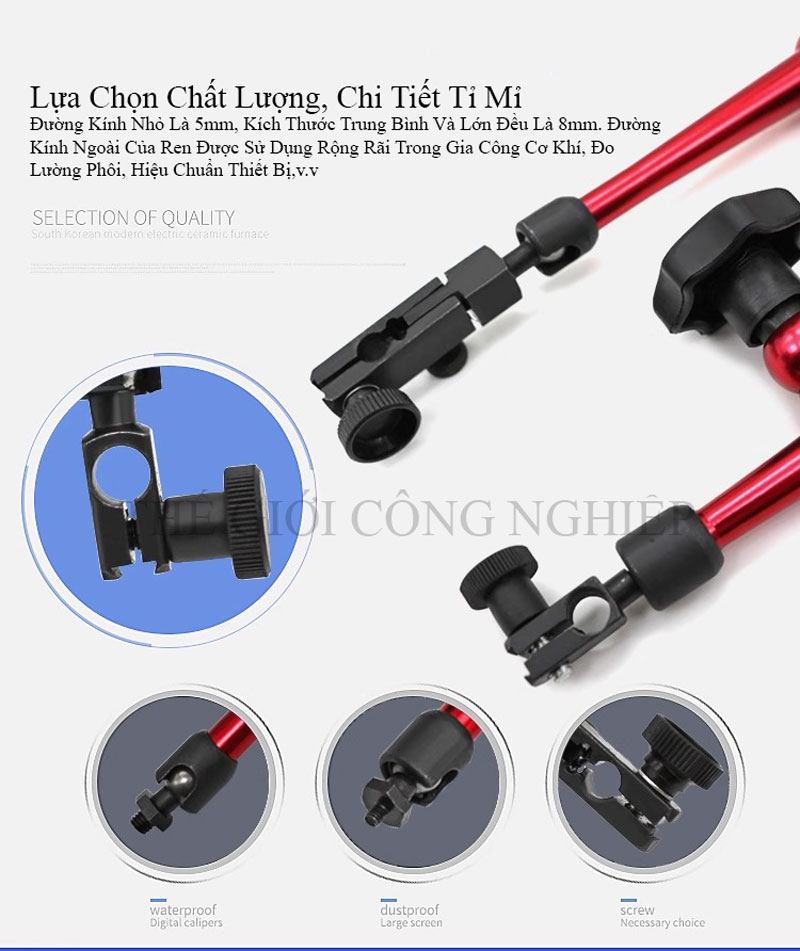

Đầu giữ đồng hồ:
-
Tương thích với nhiều loại đồng hồ so (cả loại chân ngắn và dài).
-
Kẹp giữ chắc chắn, dễ điều chỉnh vị trí đo.
-
📐 Thông số kỹ thuật cơ bản (tham khảo)
-
Chiều dài cần gá: Thường từ 200mm – 400mm (tùy loại)
-
Kích thước đế từ: Khoảng 50x60x55mm
-
Lực hút đế từ: Từ 40kgf – 80kgf
-
Chất liệu: Hợp kim thép + nhựa kỹ thuật (cần gá), thép cứng (đế từ)
-
Loại cố định: Gạt từ (ON/OFF)
-

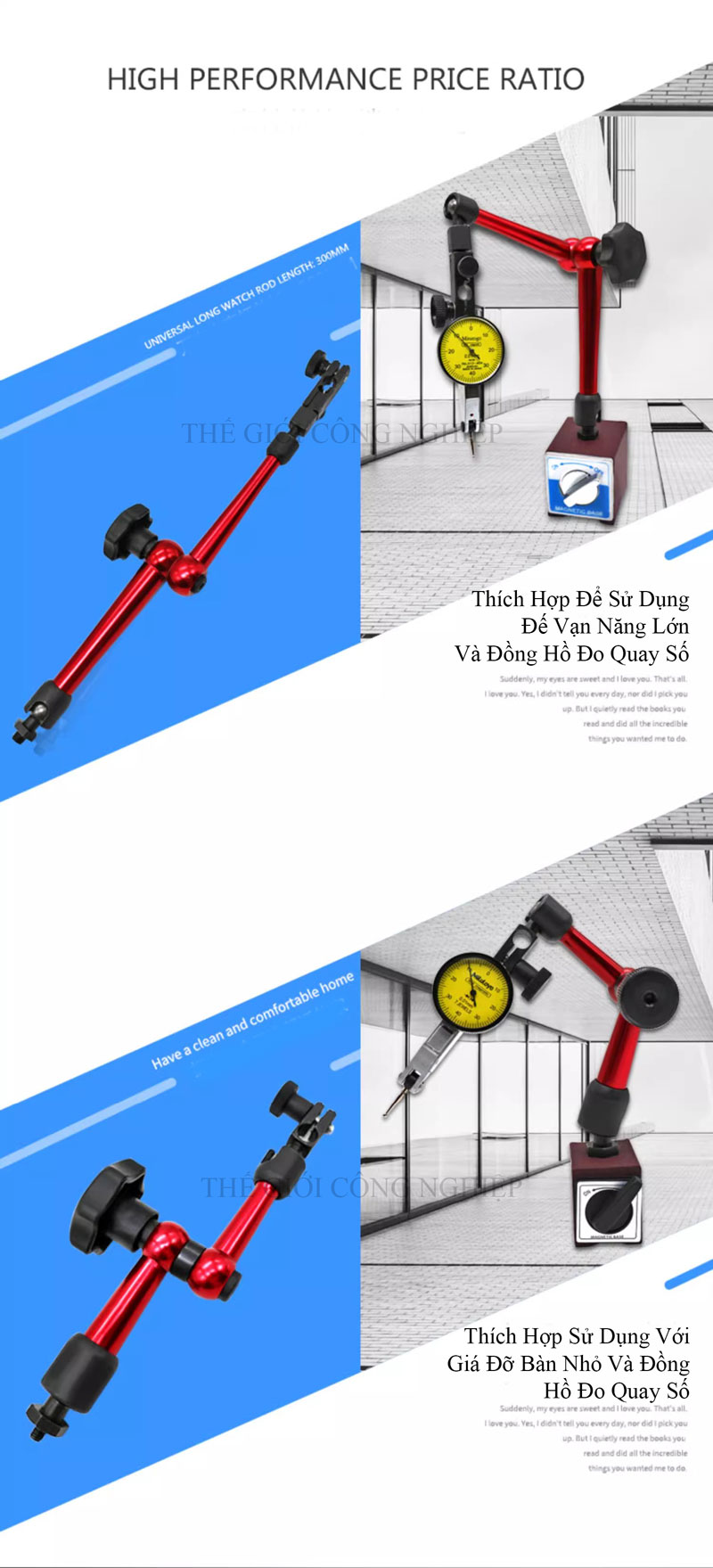

Tương thích: Đồng hồ so kim loại cơ học hoặc đồng hồ so điện tử
🛠 Ứng dụng
-
Đo kiểm độ đảo trục trong máy tiện, máy mài
-
Kiểm tra độ phẳng, độ cao, độ song song của chi tiết
-
Gá đồng hồ so trong đo độ lệch tâm, độ dày, độ võng
-
Sử dụng rộng rãi trong nhà máy cơ khí chính xác, xưởng sửa chữa, trường dạy nghề
✅ Ưu điểm nổi bật
-
Lực hút mạnh – thao tác nhanh: Nhờ đế từ tích hợp công tắc gạt
-
Điều chỉnh linh hoạt – độ chính xác cao: Cần gá đa khớp giúp dễ dàng định vị
-
Tương thích với nhiều loại đồng hồ so – dễ tháo lắp
-
Thiết kế chắc chắn – bền bỉ – không gỉ sét, phù hợp môi trường gia công
