Bơm dầu bôi trơn thủ công Y-8 / Y-6 / HP-5
1. Cấu tạo:
Bơm dầu bôi trơn thủ công dòng Y (Y-8, Y-6, HP-5) gồm các bộ phận chính:
-
Thân bơm bằng nhôm đúc hoặc hợp kim nhôm sơn tĩnh điện, chắc chắn và chống ăn mòn.
-
Tay gạt (cần bơm) bằng thép mạ hoặc inox, có tay cầm bọc cao su giúp thao tác dễ dàng.
-
Bình chứa dầu tích hợp bên trong thân (thường từ 0.5 đến 2 lít, tùy model).
-
Đầu ra dầu: gồm 1 hoặc 2 cổng ra có ren, đi kèm đầu nối ống dầu bằng đồng (thường dùng cho ống 4mm hoặc 6mm).
-
Nắp chụp bảo vệ đầu bơm, lỗ quan sát dầu và vít gắn cố định.

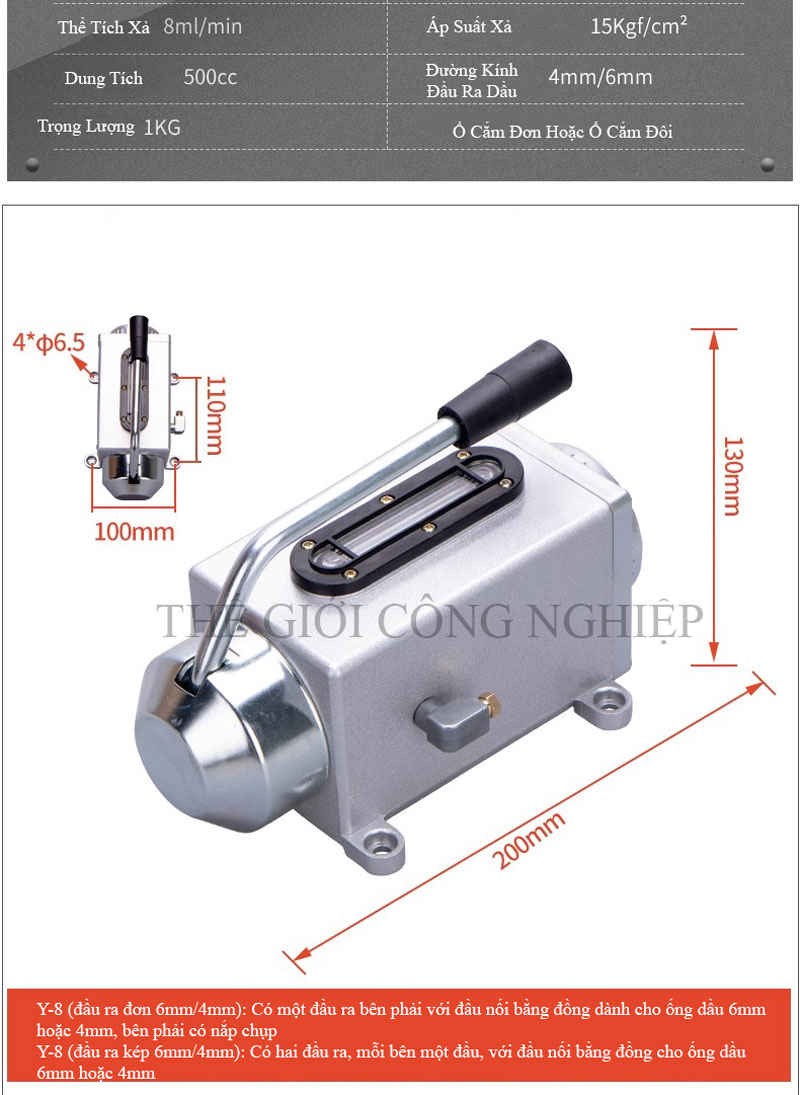

2. Kích thước tham khảo (Model Y-8):
-
Dài: 200mm
-
Rộng: 100mm
-
Cao: 130mm
-
Tay gạt dài 110mm
-
4 lỗ bắt vít đường kính 6.5mm
3. Thông số kỹ thuật:
-
Áp suất làm việc tối đa: khoảng 1.5 – 3 MPa
-
Lưu lượng dầu mỗi lần gạt tay: khoảng 3–5cc
-
Dung tích bình dầu: từ 0.5 lít đến 2 lít
-
Vật liệu ống dầu phù hợp: PA, PU, Nylon 4mm hoặc 6mm
4. Nguyên lý hoạt động:
Người dùng gạt tay cầm theo chiều lên/xuống, tạo áp lực cơ học đẩy dầu từ bình chứa qua đầu ra, đi đến các điểm bôi trơn qua hệ thống ống dẫn và bộ chia dầu. Thường sử dụng cùng van chia dầu tự động hoặc chỉnh tay.
5. Ứng dụng:
-
Dùng trong hệ thống bôi trơn tập trung thủ công cho:
-
Máy CNC, máy tiện, máy phay
-
Máy ép nhựa, máy đột dập, máy cơ khí
-
Các cụm cơ cấu yêu cầu bôi trơn định kỳ
-
-
Phù hợp cho các hệ thống không cần bôi trơn liên tục hoặc không có điều kiện lắp bơm điện
6. Ưu điểm:
-
Thiết kế nhỏ gọn, dễ lắp đặt, vận hành đơn giản
-
Không cần nguồn điện, phù hợp cho môi trường công nghiệp
-
Giá thành thấp, dễ bảo trì
-
Có thể kiểm soát lượng dầu thủ công theo nhu cầu
