Mô tả chi tiết

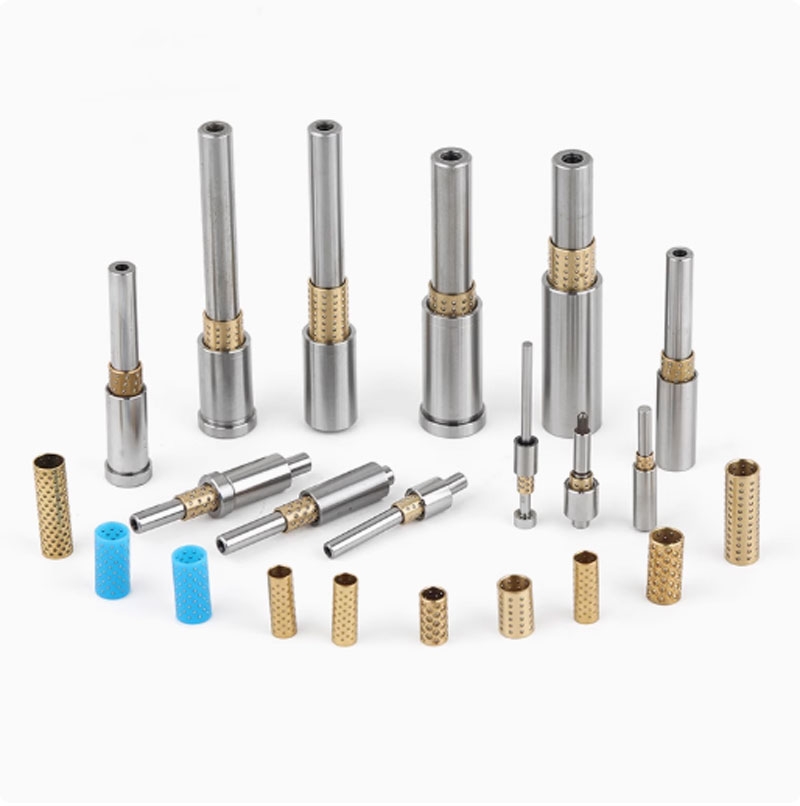

Bộ dẫn hướng vi cầu mini là tổ hợp cơ khí chính xác bao gồm trục dẫn hướng (đôi khi gọi là trụ dẫn, trụ trượt) và ống lót dạng bạc đạn vi cầu (micro ball bushing), thường sử dụng vật liệu đồng hợp kim cho phần lót (copper sleeve). Đây là một thành phần quan trọng trong các cơ cấu dẫn động tuyến tính, đảm bảo chuyển động mượt mà, chính xác và độ bền cao trong không gian nhỏ hẹp, đặc biệt thích hợp cho hệ thống FA (Factory Automation) và thiết bị tự động hóa vi mô.
Cấu tạo:
-
Trục dẫn hướng: Làm từ thép cứng hoặc thép mạ chrome có độ chính xác cao, bề mặt được xử lý đánh bóng và nhiệt luyện để chống mài mòn và tăng độ cứng.
-
Ống lót vi cầu (Ball Bushing): Sử dụng các viên bi nhỏ bên trong để giảm ma sát giữa trục và ống lót. Vỏ lót làm bằng đồng hoặc hợp kim đồng, có độ bền cao và khả năng tự bôi trơn.
-
Cụm lắp: Có thể bao gồm giá đỡ, nắp chặn, khung lắp đồng bộ giúp lắp đặt dễ dàng vào các cơ cấu máy.
Đặc điểm kỹ thuật:
-

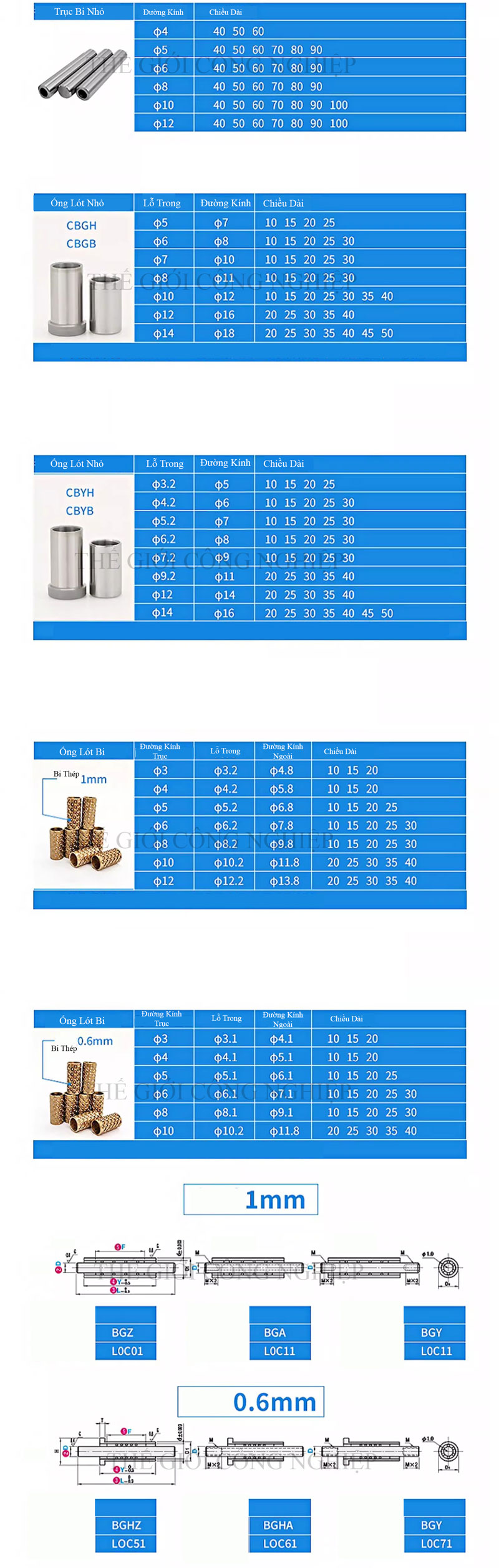

Kích thước: Đường kính trục thường từ 3mm – 12mm (dạng micro), độ dài theo yêu cầu thiết kế.
-
Độ chính xác: Đạt cấp chính xác cao (gần H6), độ đồng tâm và độ song song thấp, phù hợp cơ cấu có yêu cầu dịch chuyển mịn.
-
Tải trọng: Dù nhỏ nhưng vẫn đảm bảo chịu lực theo hướng trục và hướng xuyên tâm trong các cụm truyền động nhẹ.
-
Vật liệu: Thép không gỉ, thép cacbon mạ niken, hợp kim đồng cao cấp, nhựa kỹ thuật (trong trường hợp siêu nhẹ).
Ứng dụng:
-
Thiết bị tự động hóa FA: Cụm trượt, đầu máy nhấn, tay gắp tự động, bệ gá chuyển động...
-
Máy ép nhựa mini: Hướng dẫn chuyển động của khuôn hoặc lõi.
-
Máy đóng gói, dán nhãn, chiết rót: Cơ cấu lên – xuống chính xác.
-
Robot và thiết bị cơ điện tử nhỏ gọn: Cụm dẫn hướng cho tay robot, trục Z, module vi cơ học.
-
Thiết bị quang học và y tế: Dẫn hướng chuyển động tuyến tính siêu nhỏ và êm ái.
Ưu điểm nổi bật:
-
Kích thước siêu nhỏ: Phù hợp với các thiết bị có yêu cầu cao về không gian lắp đặt.
-
Chuyển động chính xác và mượt: Nhờ cơ chế bi cầu, ma sát thấp, không giật cục.
-
Độ bền cao: Chịu tải tốt trong môi trường làm việc liên tục.
-
Dễ lắp đặt: Thiết kế dạng module, đồng bộ hóa dễ dàng với các hệ thống tự động hóa hiện có.
-
Tùy biến đa dạng: Có nhiều kích cỡ, vật liệu và chuẩn kỹ thuật để lựa chọn.
