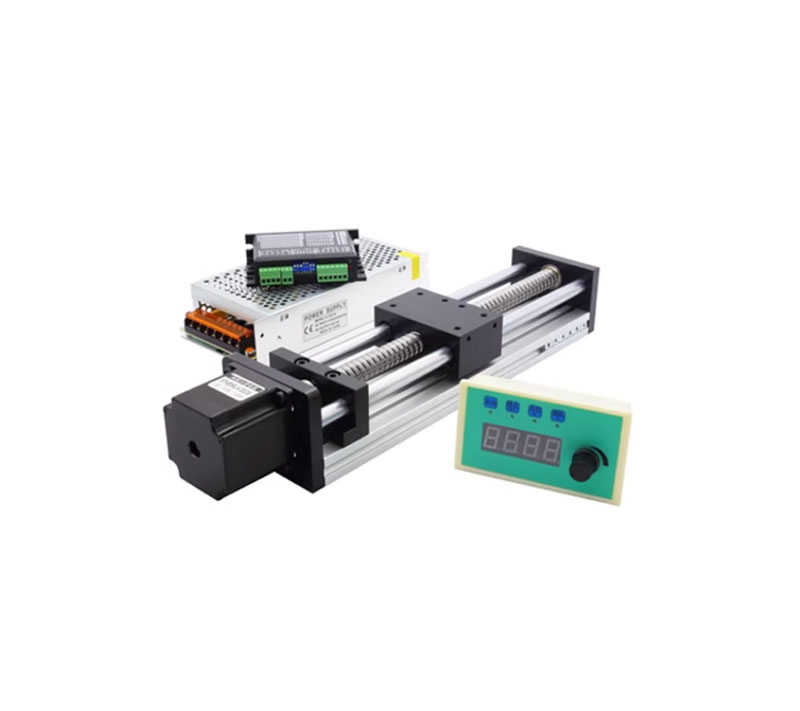

Bàn Trượt Vitme Bi kèm Động Cơ Bước 57

Bàn Trượt Vitme Bi – Module Trượt Tuyến Tính Chữ Thập, Bàn Nâng Hạ, Ray Dẫn Hướng Bi, Động Cơ Bước 57 (NEMA 23)

4

Bàn trượt vitme bi chữ thập (XY) là module chuyển động tuyến tính chính xác cao, tích hợp ray dẫn hướng bi và vitme bi để tạo chuyển động tịnh tiến mượt, ổn định. Kết hợp động cơ bước 57 (NEMA 23) giúp điều khiển vị trí chính xác, phù hợp cho hệ thống tự động hóa, CNC và cơ cấu nâng hạ.

1. Cấu tạo chính

• Vitme bi chính xác cao (Ball Screw)

• Truyền động bằng bi tuần hoàn giúp ma sát thấp, hiệu suất cao.

• Độ rơ nhỏ, đảm bảo độ chính xác vị trí và độ lặp lại tốt.

• Ray dẫn hướng bi tuyến tính (Linear Guide Rail)

• Con trượt bi tuần hoàn giúp chuyển động êm, tải trọng cao.

• Tăng độ cứng vững và ổn định khi làm việc.

• Cụm bàn trượt chữ thập (XY Cross Slide)

• Hai trục vuông góc cho phép di chuyển theo trục X & Y.

• Hỗ trợ định vị, căn chỉnh và gia công chính xác.

• Cơ cấu nâng hạ tuyến tính

• Chuyển đổi chuyển động quay → tịnh tiến để nâng/hạ bàn làm việc.

• Hoạt động ổn định, không giật rung.

• Động cơ bước 57 (NEMA 23)

• Điều khiển bước chính xác, dễ tích hợp driver CNC/PLC.

• Mô-men xoắn cao, phù hợp tải trung bình đến nặng.

2. Nguyên lý hoạt động

Động cơ bước quay → truyền động qua vitme bi → đai ốc bi di chuyển tuyến tính → kéo bàn trượt di chuyển theo ray dẫn hướng.
Hệ chữ thập cho phép chuyển động hai chiều chính xác, phục vụ định vị và gia công tự động.

3. Đặc điểm nổi bật

✔ Độ chính xác cao, sai số nhỏ
✔ Chuyển động mượt, ma sát thấp
✔ Tải trọng lớn, độ cứng vững cao
✔ Điều khiển vị trí dễ dàng bằng động cơ bước
✔ Hoạt động ổn định, ít rung & tiếng ồn
✔ Dễ tích hợp vào hệ thống tự động hóa

4. Ứng dụng

• Máy CNC mini, máy khắc laser, máy in 3D

• Bàn định vị & hệ thống pick-and-place

• Cơ cấu nâng hạ thiết bị đo lường

• Dây chuyền tự động hóa & robot công nghiệp

• Thiết bị phòng thí nghiệm & cơ cấu định vị chính xác

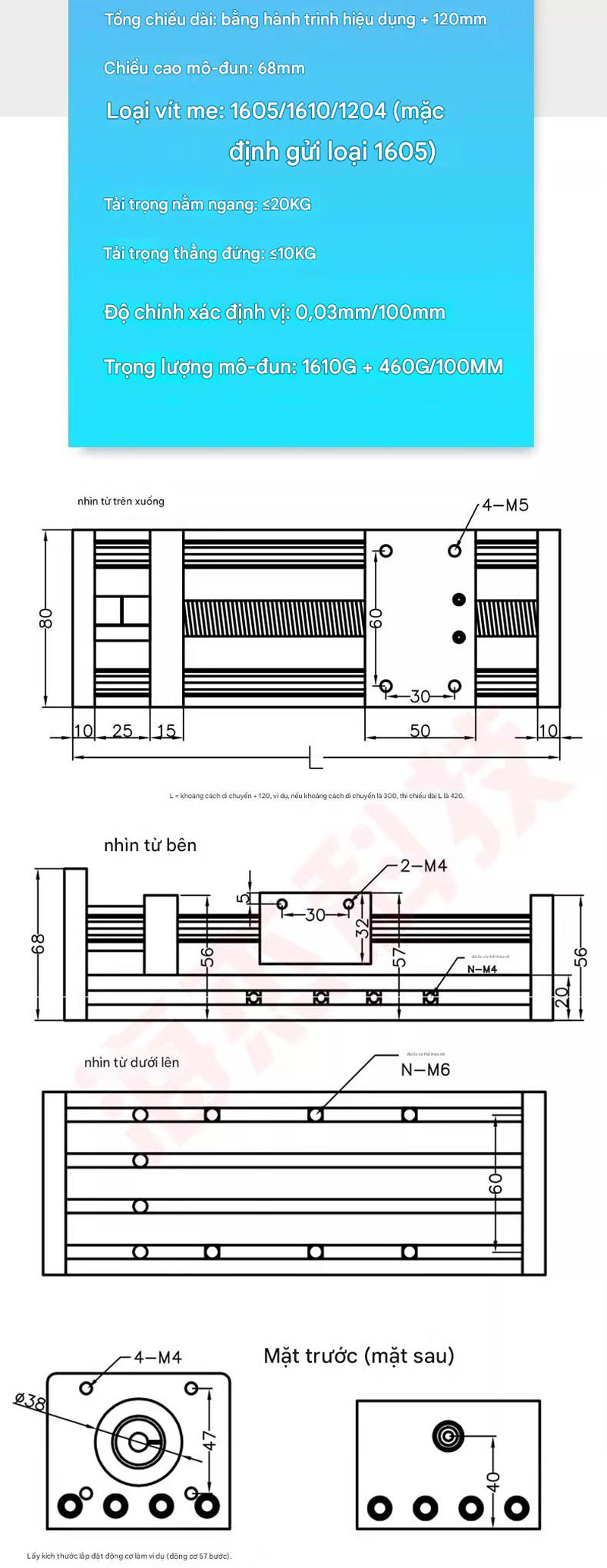

5. Thông số tham khảo (có thể thay đổi theo model)

• Động cơ: NEMA 23 (động cơ bước 57)

• Truyền động: Vitme bi chính xác

• Hành trình: 50 – 500 mm hoặc theo yêu cầu

• Tải trọng: tùy thiết kế module

• Độ lặp lại: ±0.01 mm (tham khảo)

• Vật liệu: nhôm anod hóa + thép hợp kim
