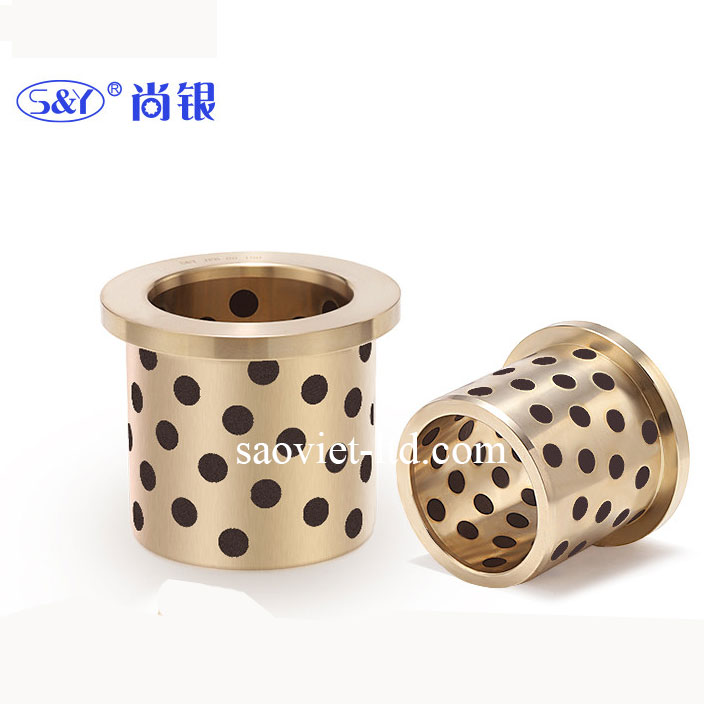

Bạc Đồng Tự Bôi Trơn JFB
Bạc đồng tự bôi trơn JFB (Self-Lubricating Brass Bushing) là dòng bạc lót trục cơ khí tải nặng cao cấp, chế tạo từ hợp kim đồng thau cường lực CuZn24Al6 tích hợp sẵn hệ thống các rãnh lỗ chứa chất bôi trơn rắn chuyên dụng bên trong bề mặt tiếp xúc. Sản phẩm được thiết kế chuyên biệt để triệt tiêu ma sát và chống kẹt trục trong các điều kiện vận hành khắc nghiệt mà mỡ bôi trơn thông thường bị vô hiệu hóa, chịu dải nhiệt độ làm việc siêu rộng từ -200°C đến 500°C, kháng ăn mòn hoàn hảo trước nước biển và dung dịch axit nhẹ. Với dải kích thước lỗ cốt đa dạng từ Ø5mm đến trên Ø100mm, bạc lót JFB thay thế hoàn hảo cho các ổ trượt truyền thống, giúp hệ thống cơ khí vận hành bền bỉ theo cơ chế tự bôi trơn không cần bổ sung dầu mỡ định kỳ.
![]()
1. Ưu điểm nổi bật
- Khả năng tự bôi trơn hoàn toàn không cần cấp dầu mỡ (Maintenance-Free): Các lỗ và rãnh chứa chất bôi trơn rắn phân bố khoa học trên bề mặt làm việc tự động tiết ra màng bôi trơn khi trục quay, loại bỏ 100% chi phí bảo trì, châm mỡ và tránh ô nhiễm dầu ra môi trường sản xuất.
- Dải nhiệt độ làm việc siêu rộng từ -200°C đến 500°C: Vật liệu đồng hợp kim CuZn24Al6 kết hợp phụ gia bôi trơn rắn chịu nhiệt cao, không bị bay hơi, đông cứng hay biến tính trong môi trường lò nung, sấy công nghiệp hoặc các cụm đông lạnh sâu.
- Khả năng chịu tải trọng cực cao và tải trọng va đập lớn: Độ cứng và độ bền kéo của hợp kim đồng thau đúc cường lực giúp phân tán ứng suất đồng đều, chịu được tải trọng động từ 0.5 kN đến trên 50 kN mà không bị biến dạng cục bộ.
- Kháng ăn mòn hóa chất và bền bỉ trong môi trường nước biển: Thành phần hợp kim đồng bền vững ngăn ngừa quá trình rỉ sét, vận hành ổn định trong các cơ cấu ngập nước, van thủy lực, máy móc khai thác mỏ và công trình hàng hải.
- Dải quy cách kích thước tiêu chuẩn phong phú từ Ø5mm đến trên Ø100mm: Tương thích với hầu hết các đường kính cốt trục công nghiệp tiêu chuẩn, dễ dàng thay thế cho các loại bạc lót cũ mà không cần chỉnh sửa kết cấu bệ máy.

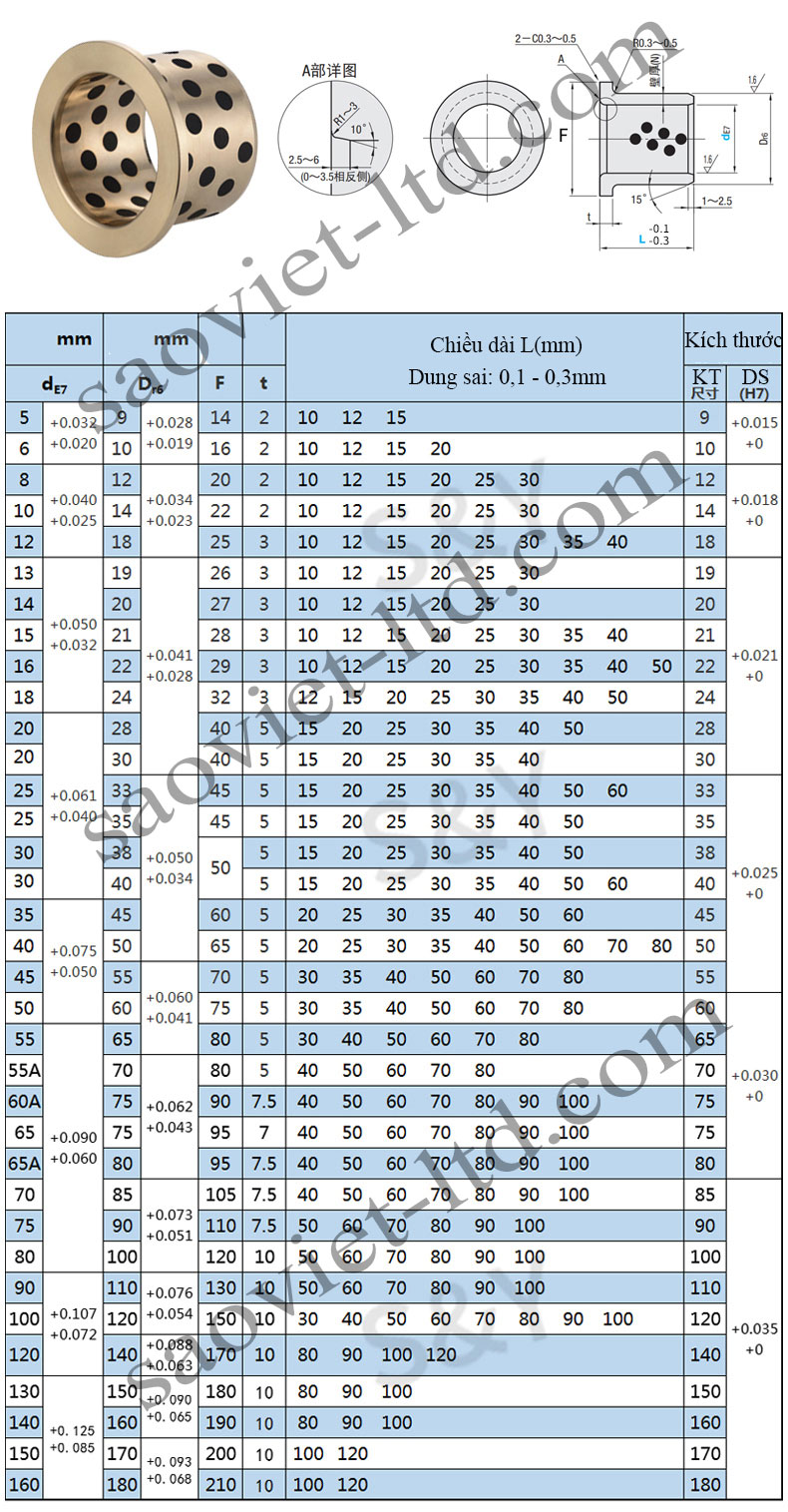

2. Thông số kỹ thuật chi tiết
![]()
|
Đường kính trong IDE7 |
Dung sai IDE7 |
Đường kính ngoài OD r6 |
Dung sai OD r6 |
F |
Kích thước (-0.10) |
L = 15 |
L = 20 |
L = 25 |
L = 30 |
L = 35 |
L = 40 |
L = 50 |
L = 60 |
L = 80 |
L = 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10 |
+0.040 / +0.025 |
14 |
+0.034 / +0.023 |
22 |
2 |
1015F |
1020F |
||||||||
|
12 |
+0.050 / +0.032 |
18 |
+0.041 / +0.028 |
25 |
3 |
1215F |
1220F |
||||||||
|
13 |
+0.050 / +0.032 |
19 |
+0.041 / +0.028 |
26 |
3 |
1315F |
1320F |
||||||||
|
14 |
+0.050 / +0.032 |
20 |
+0.041 / +0.028 |
27 |
3 |
1415F |
1420F |
||||||||
|
15 |
+0.050 / +0.032 |
21 |
+0.041 / +0.028 |
28 |
3 |
1515F |
1520F |
1525F |
1530F |
||||||
|
16 |
+0.050 / +0.032 |
22 |
+0.041 / +0.028 |
29 |
3 |
1615F |
1620F |
1625F |
1630F |
||||||
|
20 |
+0.061 / +0.040 |
30 |
+0.050 / +0.034 |
40 |
5 |
2015F |
2020F |
2025F |
2030F |
2040F |
|||||
|
25 |
+0.061 / +0.040 |
35 |
+0.050 / +0.034 |
45 |
5 |
2515F |
2520F |
2525F |
2530F |
2540F |
|||||
|
30 |
+0.061 / +0.040 |
40 |
+0.050 / +0.034 |
50 |
5 |
3020F |
3025F |
3030F |
3035F |
3040F |
3050F |
||||
|
31.5 |
+0.075 / +0.050 |
40 |
+0.050 / +0.034 |
50 |
5 |
3120F |
3135F |
||||||||
|
35 |
+0.075 / +0.050 |
45 |
+0.060 / +0.041 |
60 |
5 |
3520F |
3530F |
3540F |
3550F |
||||||
|
40 |
+0.075 / +0.050 |
50 |
+0.060 / +0.041 |
65 |
5 |
4020F |
4030F |
4040F |
4050F |
||||||
|
45 |
+0.075 / +0.050 |
55 |
+0.060 / +0.041 |
70 |
5 |
4530F |
4540F |
4550F |
4560F |
||||||
|
50 |
+0.075 / +0.050 |
60 |
+0.060 / +0.041 |
75 |
5 |
5030F |
5040F |
5050F |
5060F |
||||||
|
55 |
+0.090 / +0.060 |
65 |
+0.062 / +0.043 |
80 |
5 |
5540F |
5560F |
||||||||
|
60 |
+0.090 / +0.060 |
75 |
+0.062 / +0.043 |
90 |
7.5 |
6040F |
6050F |
6080F |
|||||||
|
63 |
+0.090 / +0.060 |
75 |
+0.062 / +0.043 |
90 |
7.5 |
6380F |
|||||||||
|
70 |
+0.090 / +0.060 |
85 |
+0.073 / +0.051 |
105 |
7.5 |
7050F |
7080F |
||||||||
|
75 |
+0.090 / +0.060 |
90 |
+0.073 / +0.051 |
110 |
7.5 |
7560F |
|||||||||
|
80 |
+0.090 / +0.060 |
100 |
+0.073 / +0.051 |
120 |
7.5 |
8060F |
8080F |
80100F |
|||||||
|
90 |
+0.107 / +0.072 |
110 |
+0.076 / +0.054 |
130 |
10 |
9060F |
9080F |
||||||||
|
100 |
+0.107 / +0.072 |
120 |
+0.076 / +0.054 |
150 |
10 |
10080F |
100100F |
||||||||
|
120 |
+0.107 / +0.072 |
140 |
+0.088 / +0.063 |
170 |
10 |
12080F |
120100F |
3. Cấu tạo
Bạc đồng tự bôi trơn JFB được cấu tạo từ các thành phần hợp nhất mang tính đột phá về vật liệu học:
- Khung nền hợp kim đồng CuZn24Al6 (High-Tensile Brass Base): Được đúc chính xác từ hợp kim đồng thau giàu kẽm và nhôm cường độ cao. Kim loại nền này đóng vai trò chịu tải trọng cơ học chính, cung cấp độ bền nén tuyệt hảo và dẫn nhiệt nhanh chóng ra khỏi bề mặt tiếp xúc, ngăn ngừa hiện tượng tích nhiệt gây bó trục.
- Hệ thống chất bôi trơn rắn tích hợp (Solid Lubricant Plugs): Bề mặt làm việc bên trong được khoan các hốc lỗ hoặc rãnh hình học chiếm tỷ lệ bề mặt từ 25% – 30%. Các hốc này được nhồi ép chất bôi trơn rắn gốc graphite (than chì tinh khiết), kết hợp với disunfua molypden (MoS2) và chất liên kết chịu nhiệt. Khi trục quay tạo ra ma sát, một lượng chất bôi trơn siêu mịn sẽ được giải phóng liên tục.
- Bề mặt làm việc gia công bóng mịn: Lòng trong của bạc lót được doa mài tinh xảo đạt độ nhẵn cao, các góc mép được vát C giúp trục dẫn hướng đi vào êm ái mà không làm cấn xước bề mặt.
- Nguyên lý hoạt động tự giải phóng màng bôi trơn vi mô
- Khởi động chuyển động và cọ xát vi mô: Khi trục quay bắt đầu chuyển động tương đối so với lòng bạc lót, lực ma sát và nhiệt sinh ra tại các đỉnh nhấp nhô tế vi của kim loại sẽ kích hoạt lớp bôi trơn rắn.
- Hình thành màng chuyển dời (Transfer Film): Chất bôi trơn rắn từ các hốc rãnh thẩm thấu ra ngoài và bám dính chặt chẽ lên bề mặt trục quay. Sau một thời gian ngắn vận hành, giữa trục và bạc sẽ hình thành một lớp màng bôi trơn thể rắn siêu mỏng, ngăn cách hoàn toàn sự tiếp xúc trực tiếp giữa kim loại với kim loại.
- Cơ chế tự bù đắp liên tục: Lớp màng mỏng này tự động duy trì và tái tạo liên tục trong suốt vòng đời làm việc, giúp hệ số ma sát giảm sâu xuống mức ổn định, giảm thiểu mài mòn và hạn chế tối đa tiếng ồn.
4. Nguyên lý hoạt động
Bạc được lắp cố định trong lỗ bạc/chân đỡ, trục quay xuyên qua bên trong. Khi trục hoạt động, lớp bôi trơn bên trong sẽ:
-
Dần thấm ra bề mặt tiếp xúc giữa trục và bạc.
-
Hình thành màng bôi trơn thủy động hoặc rắn giúp giảm ma sát.
-
Hạn chế mài mòn, nóng máy và kéo dài tuổi thọ cho cả trục và bạc.
Do được bôi trơn sẵn, sản phẩm giảm nhu cầu bảo trì định kỳ, phù hợp môi trường làm việc khó tiếp cận.

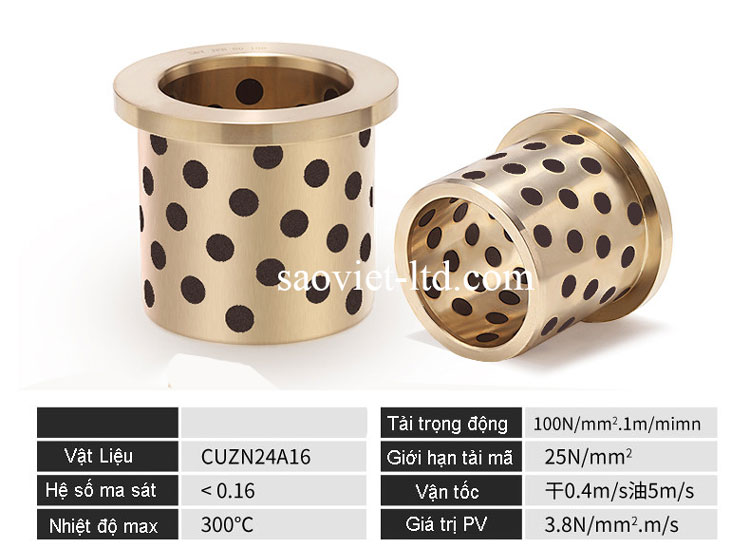

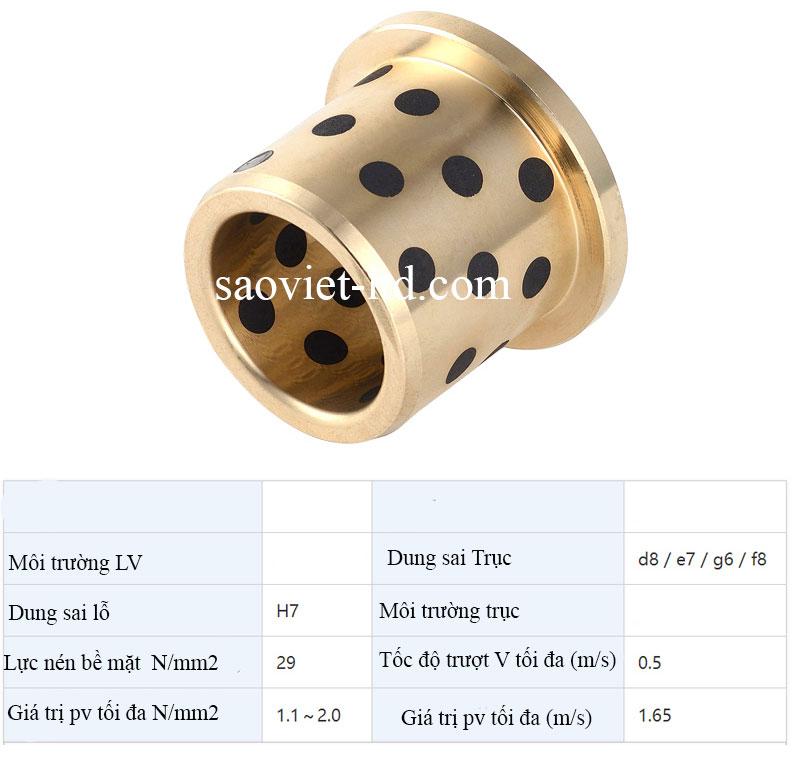

5. Chất liệu & tính năng kỹ thuật
| Thành phần | Chất liệu / Công nghệ | Tính năng chính |
|---|---|---|
| Thân bạc | Đồng hợp kim (thau/chì/kẽm…) | Chịu tải tốt, phân tán nhiệt |
| Lớp bôi trơn tích hợp | Mỡ đặc biệt / chất bôi trơn rắn | Tự cung cấp dầu, giảm ma sát |
| Bề mặt làm việc | Gia công chính xác, nhẵn mịn | Giảm mài mòn, chạy êm |
| Rãnh/groove dẫn bôi trơn | Thiết kế tối ưu | Phân phối mỡ đều |
6. Ứng dụng thực tế
- Ngành luyện kim, lò nung và đúc kim loại: Làm bạc trượt dẫn hướng cửa lò nung, bàn con lăn cán thép, trục xe goòng sấy nhiệt độ cao nơi các loại mỡ chịu nhiệt bị cháy khét.
- Cơ cấu thủy lực và công trình cảng biển: Lắp đặt tại các trục bản lề cửa xả đập thủy điện, cẩu trục cảng biển, trục bánh lái tàu thuyền chịu ngâm nước biển liên tục.
- Máy móc công trình, máy xúc và khai thác mỏ: Bạc lót trục cần gầu máy xúc, khớp xoay máy ủi, máy nghiền đá chịu rung động va đập dữ dội và nhiều bụi đất.
- Máy ép dập kim loại và thiết bị đúc nhựa: Làm bạc dẫn hướng trụ khuôn dập áp lực cao, trục kẹp khuôn máy ép phun hoạt động với tần suất hành trình liên tục.
- Hệ thống băng tải và dây chuyền sản xuất tự động: Lắp tại các trục quay băng tải con lăn, máy đóng gói trong ngành thực phẩm/dược phẩm nhằm chống rò rỉ mỡ làm bẩn sản phẩm.
